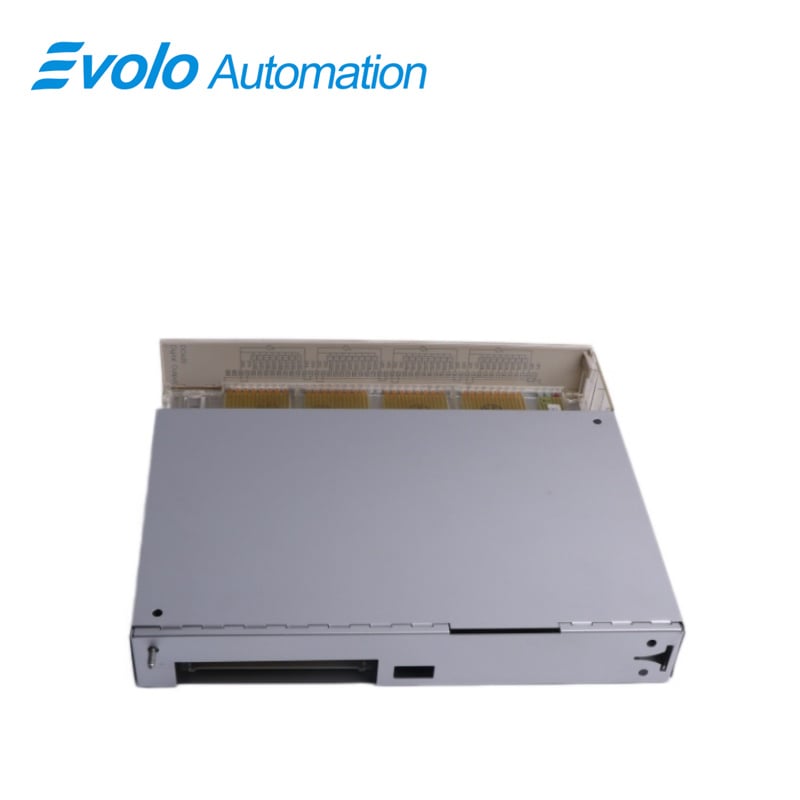

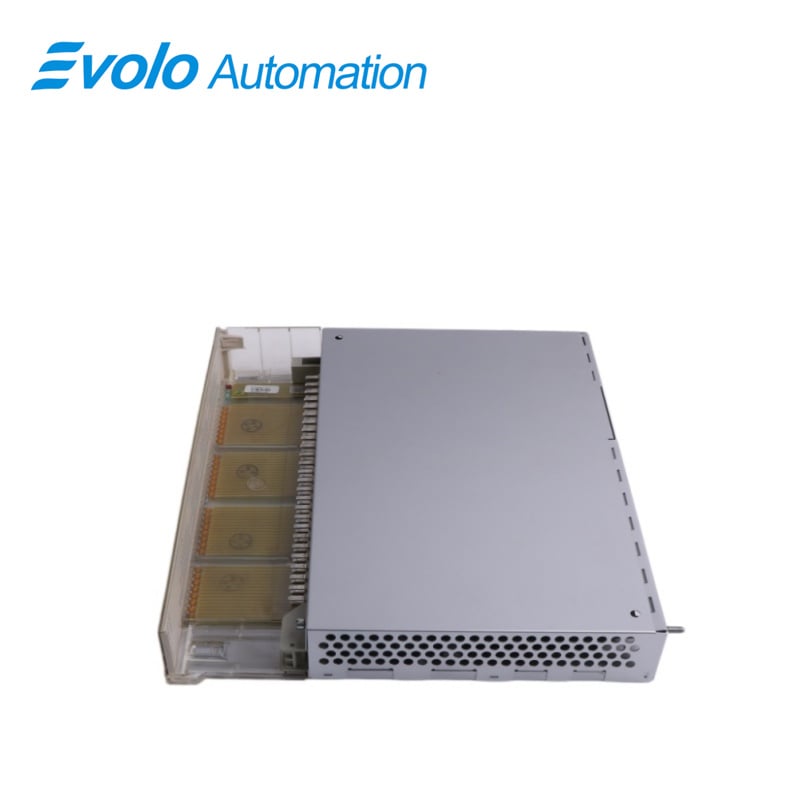

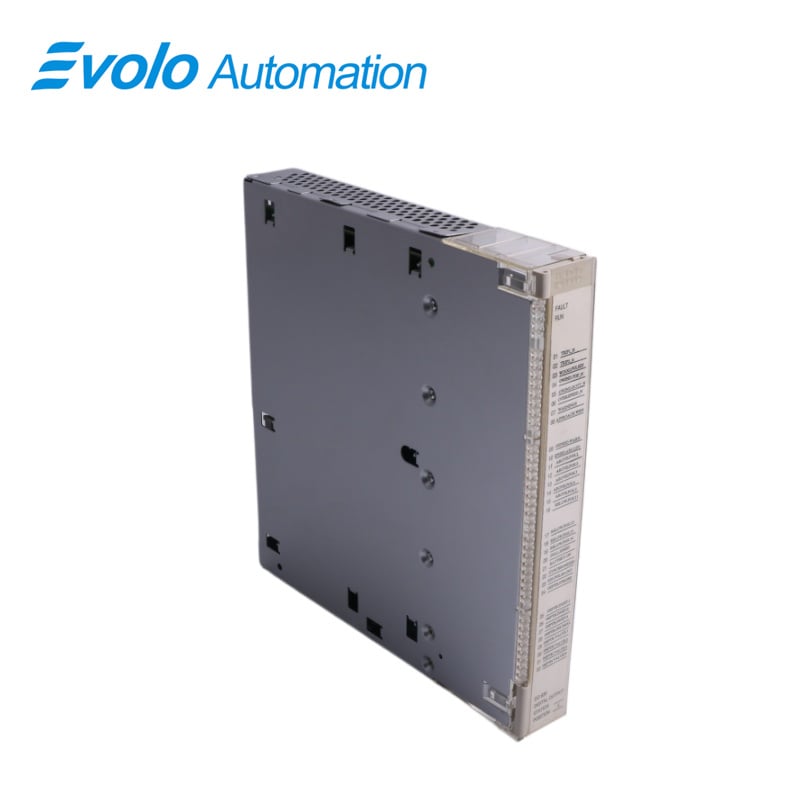

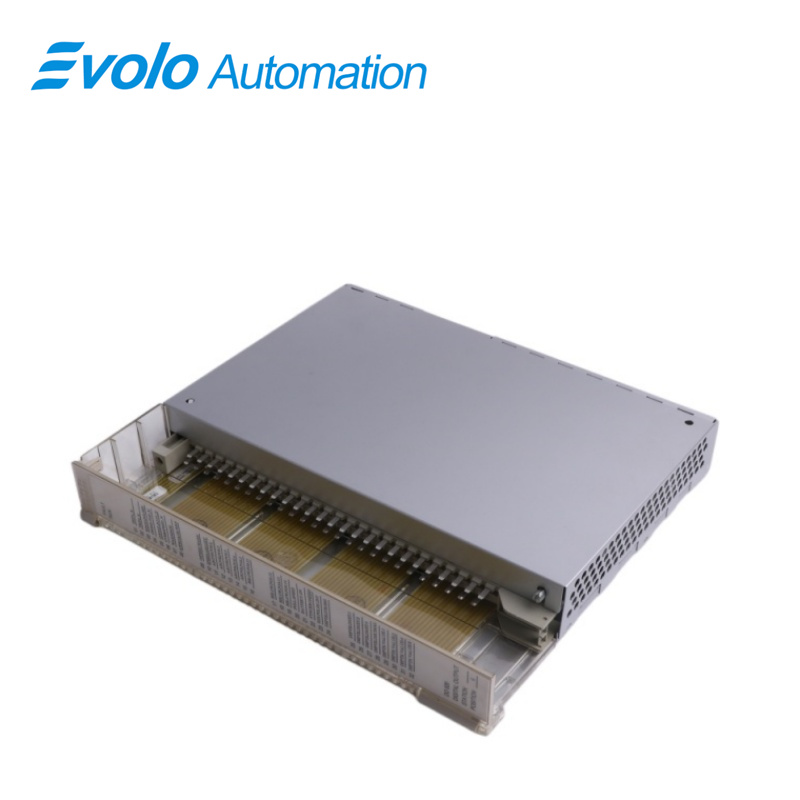

DO620 3BHT300009R1 Raqamli chiqish moduli

Umumiy ko'rinish

Kelib chiqish joyi:	Shvetsiya
Brend nomi:	ABB
Model raqami:	DO620 3BHT300009R1
Qadoqlash tafsilotlari:	Asl yangi Zavod tomonidan sigillangan
Yetkazib berish muddati:	5-7 kun
To'lov shartlari:	T/T
Yetkazib berish qobiliyati:	E'tiborlangan

Texnik xususiyatlari

Tavsif

ABB DO620 3BHT300009R1 moduli Advant S600 I/O oilasiga mansub raqamli chiqish modulidir va odatda jarayon avtomatlashtirishida Advant boshqaruv qurilmalari bilan birga ishlatiladi. Shaxsiy tajribamdan kelib chiqqanda, bu modul 24 VDC chiqish signallarini zich va ishonchli tarzda berish uchun (masalan, oraliq relelar, lampalar, solenoidlar va umumiy yoqish/o‘chirish qurilmalari uchun) kabinet maydonini tejash shartida tanlanadigan asosiy kartadir.

Qo'llanilishi

Katta quvvat elektr stansiyalari va quvvat ishlab chiqarish zavodlari:

Kotellarning ventilyatorlarini, nasos boshqaruvlarini va katta solenoidli klapanlarni boshqaradi. Uning yuqori ishonchliligi quvvat elektr stansiyalarining murakkab bloklovchi mantiqida (masalan, favqulodda bosimni tushirish) chiqish buyruqlarini aniq bajarishini ta'minlaydi.

Neft-kimyo va konvertatsiya zavodlari:

Maydonida pnevmatik yopish ventillarini va ogohlantirish g'umbaklarini boshqaradi. Uning ajoyib izolyatsiya qilish xususiyati uzun masofali uzatishda va kuchli elektromagnit to'siq muhitida maydon shovqini AC450 asosiy boshqaruvchi apparatiga ta'sir qilishini oldini oladi.

Po'lat va metallurgiya zavodlari:

Sovuq yoki issiq valtslash liniyalari bo'yicha gidravlik stansiyalari uchun elektromagnit ventillarni boshqaradi. Metallurgiya ob'ektlarida yuqori darajadagi tebranish va qattiq muhit tufayli DO620 ning sanoat darajasidagi qattiq qurilishi uzoq muddatli barqaror ishlashni ta'minlaydi.

Xususiyatlari

Advant S600 shakli – Tez almashtirish va tartibli sim ulanishlari uchun S600 kirish/chiqish ekotizimi va ulanish bloklariga mos keladi.

Zich raqamli chiqishlar – Odatda relelar, lampalar va elektromagnit ventillarni boshqarish uchun ko'p kanalli 24 VDC tranzistorli chiqish kartasi sifatida ishlatiladi.

Kanal holati LED-lari – Sozlash yoki nosozliklarni aniqlash jarayonida holatni bir qarashda diagnostika qilishingiz mumkin.

Guruh bo'lib izolyatsiya qilish va himoya qilish – Ko'pincha chiqishlar guruhga ajratilgan bo'lib, bu nosozliklarni cheklash va sig'nalni osonlashtirishga yordam beradi.

Xizmat ko'rsatishga qulay almashtirish — Maydon simlari asos/terminal qurilmasida qoladi; modulni minimal to'xtatish bilan almashtirish mumkin.

Tizim integratsiyasi — Advant boshqaruv qurilmalari va S600 interfeyslari bilan ishlaydi; odatda maxsus adaptatorlar talab qilinmaydi.

Raqobat afzalligi

Ishonchlilik — Yillar davomida minimal siljish bilan ishlaydigan, sinovdan o'tgan Advant S600 apparati.

Moslik — Mavjud S600 terminal qurilmalari va Advant boshqaruv qurilmalari uchun bevosita mos keladi, ya'ni qayta jihozlash ishlari kamayadi.

Hayot davri qo'llab-quvvatlash — Advant tizimlarining foydalanish muddatini kabinet sxemasini qayta loyihalashga ehtiyoj bermasdan uzaytirishga yordam beradi.

Xarajatlarni nazorat qilish — Yuqori kanal zichligi har bir nuqtaga to'g'ri keladigan xarajatlarni kamaytiradi; oraliq relelar faqat kerakli joylarga qo'shiladi.

Texnik qo'llab-quvvatlash — Biz firmware mosligini tekshirishda yordam beramiz va mos terminal asoslari hamda akssesorilar tavsiya etamiz.

MONTAJ VA KUTILMA

Kabinet muhiti — Tozalik va quruqlikni ta'minlovchi, yetarli ventilyatsiyaga ega yopiq idishda saqlang; VFD yoki kontaktorlarga yaqin issiq joylardan (hotspot) saqlaning.

Simli ulanish amaliyoti – Chiqishlar uchun to'g'ri darajadagi 24 VDC simli ulanishdan foydalaning; chiqish banki bo'yicha guruhli sig'imalar tavsiya etiladi.

Yerlanganlik/shielding – Shovqinni uzun uzatishlarda cheklash uchun DIN reykalarni bir-biriga ulang va bitta nuqtada referensni saqlang.

Texnik xizmat ko'rsatish – Kanalning qutbliligini (manba yoki maydon simli ulanishi) tekshiring va topshirishdan oldin har bir muhim chiqishni yuk bilan sinab ko'ring.

Texnik xizmat ko'rsatish – Terminal qisqichlarining mahkamlanishini muntazam ravishda tekshiring, changni tozalang va belgilangan to'xtatishlar paytida kanal diagnostikasi/LED-larni ko'rib chiqing.

Ehtiyot qismi strategiyasi – Avariyaviy to'xtatishlar narxli bo'lganda, har bir shkaf qatorida kamida bir dona DO620 3BHT300009R1 ehtiyot qismi saqlang; almashtirish odatda terminal birligida tez amalga oshiriladi.

Tez-tez so'raladigan savollar

S1: DO620 3BHT300009R1 va DO610 o'rtasidagi asosiy farqlar nimalardan iborat?
J: Ularning arxitekturalari o'xshash bo'lsa-da, DO620 3BHT300009R1 odatda ochiq zanjir yoki qisqa tutashuvni aniqlash kabi yanada to'liq kanal diagnostikasiga ega bo'ladi, shu sababli u biroz yuqori xavfsizlik talablari bilan bog'liq bloklovchi zanjirlarga mos keladi.

S2: DO620 3BHT300009R1 qizdirib almashtirishni qo'llab-quvvatlaydimi?
J: Qizdirib almashtirish tavsiya etilmaydi. Orqa panel aloqa chipini (Bus In/Out) himoya qilish uchun almashtirishdan oldin doim rack quvvatini uzib qo'ying.

S3: DO620 3BHT300009R1 o'zidan o'zgaruvchan tok yuklarini boshqara oladimi?
J: Afsuski, yo'q. U faqat 24 V doimiy tokni qo'llab-quvvatlaydi. O'zgaruvchan tok 220 V qurilmalarini boshqarish uchun oraliq rele o'rnatilishi kerak.

S4: Nima uchun DO620 3BHT300009R1 mening muhandislik dasturimda "O'chirilgan" deb ko'rsatiladi?
J: Asosiy manzil DIP tugmalarining noto'g'ri o'rnatilganligini tekshiring yoki I/O interfeys kartasining (masalan, CI626) to'g'ri aloqa qilishini tekshiring.

S5: DO620 3BHT300009R1 ning maksimal kanal chiqish toki qanchalik?
J: Bitta kanalning odatdagi chiqish toki 0,5 A bo'lib, bu aksariyat standart sanoat elektromagnit ventillarining spirallarini boshqarish uchun yetarli.
