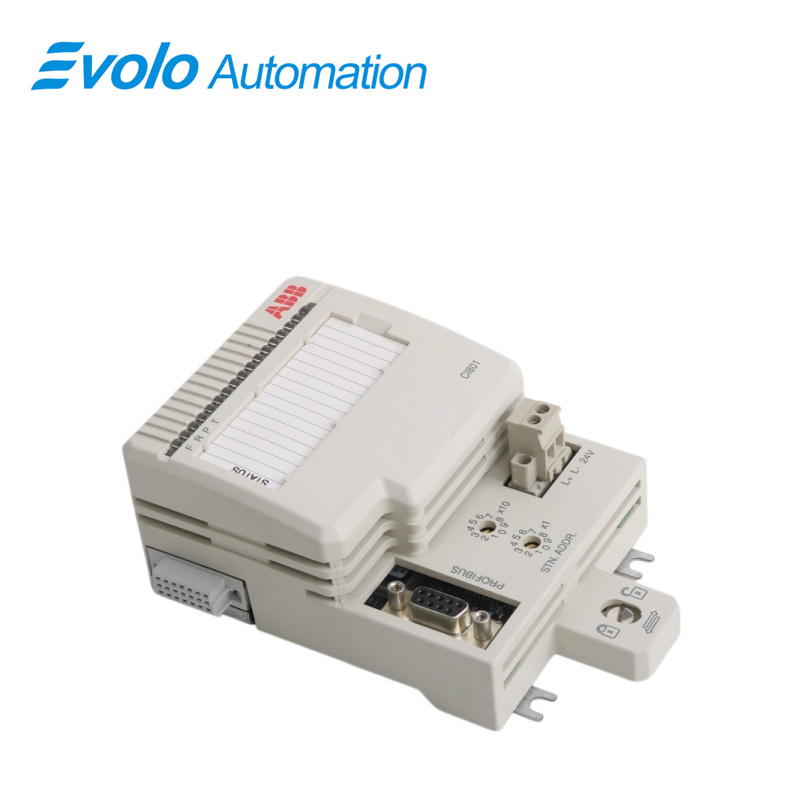

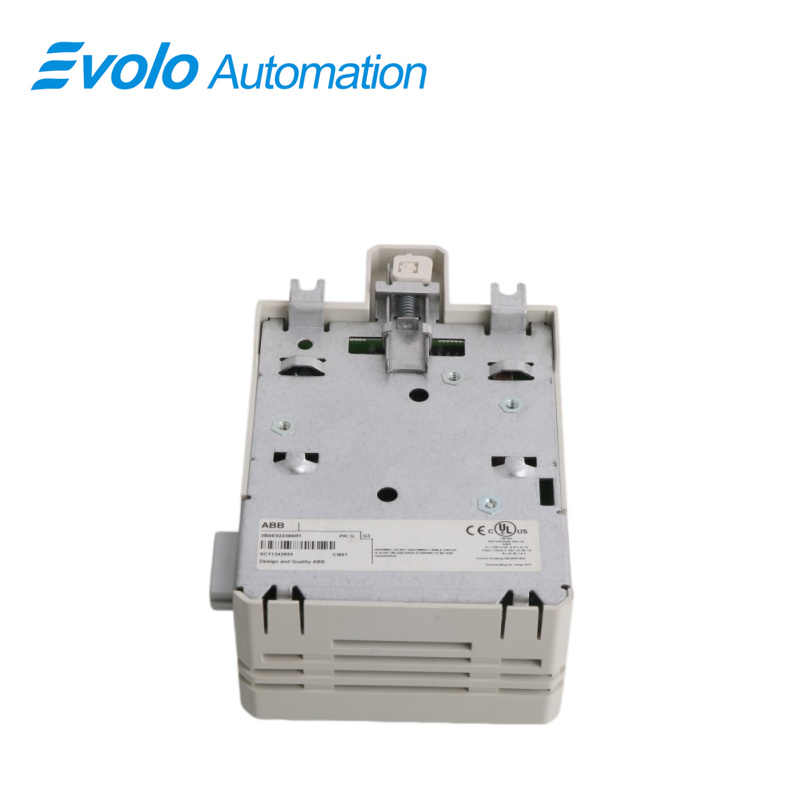

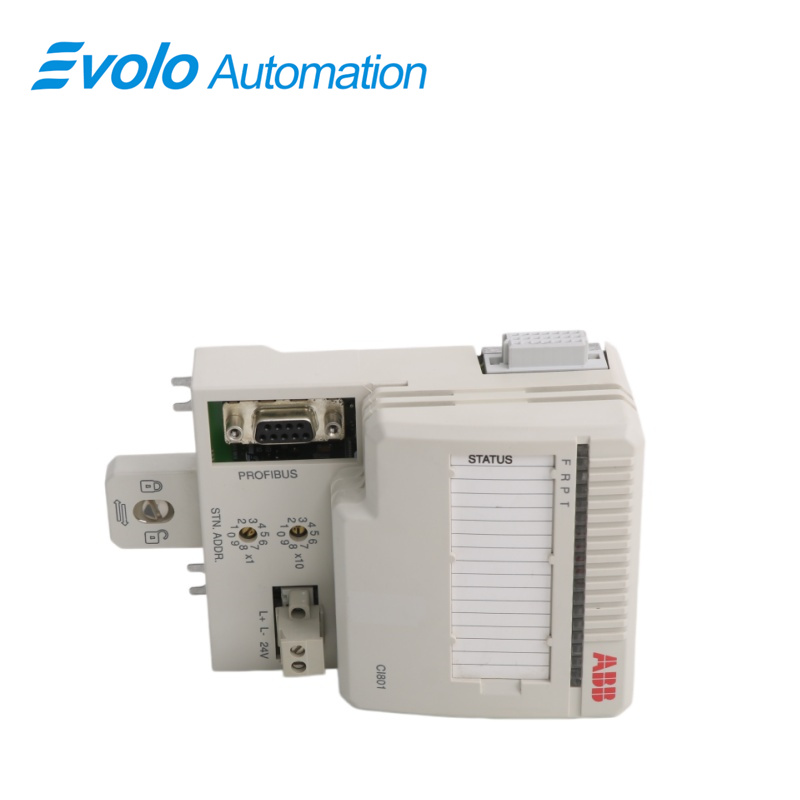

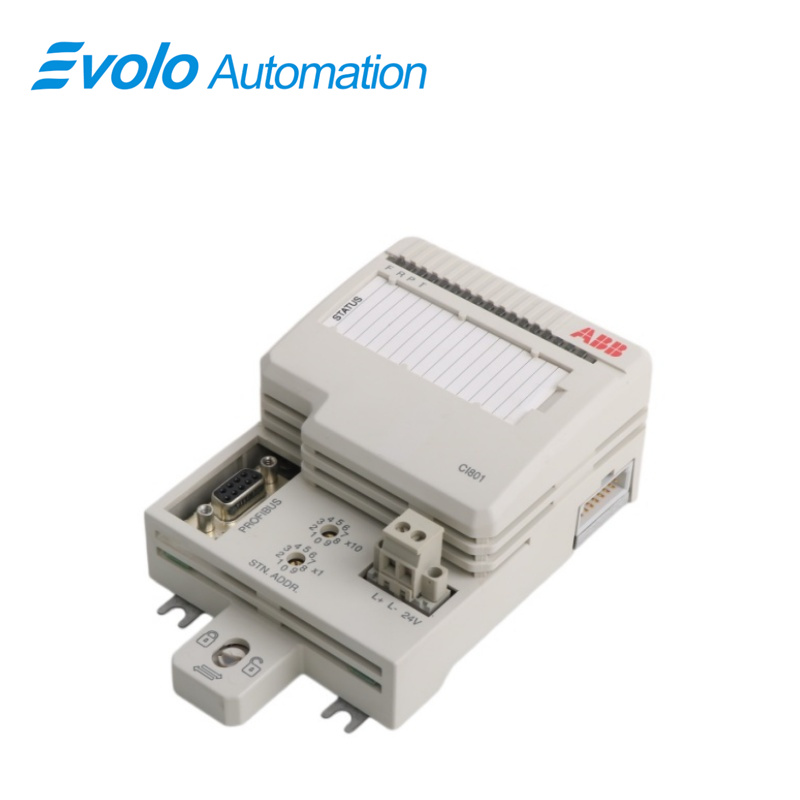

Umumiy ko'rinish
Kelib chiqish joyi: |
Shvetsiya |
Brend nomi: |
ABB |
Model raqami: |
CI801 3BSE022366R1 |
Qadoqlash tafsilotlari: |
Asl yangi Zavod tomonidan sigillangan |
Yetkazib berish muddati: |
5-7 kun |
To'lov shartlari: |
T/T |
Yetkazib berish qobiliyati: |
E'tiborlangan |
Texnik xususiyatlari
|
Parametr |
Mahsulot tafsilotlari |
|
Model |
CI801 3BSE022366R1 |
|
Quruvchi turi |
Aloqa interfeys moduli |
|
Tarmoq oʻlchamlari |
13,5 x 9 x 5,7 sm |
|
Sof og'irligi |
0.26 кг |
|
Aloqa protokoli |
Profibus DP-V1 |
|
Bosh yoki quvur |
Quvur |
|
Liniya redundansiyasi |
No |
|
Modul qo'shimcha nusxasi |
No |
|
Issiq almashinuv |
No |
|
HI boshqaruv qurilmasi bilan ishlatiladi |
Ҳа |
|
24 V isteʼmol (oʻrtacha) |
140 mA |
|
CE belgisi |
Ҳа |
|
Elektr xavfsizligi |
EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201 |
|
XAVFLI JOY |
C1 Div 2 cULus, C1 zona 2 cULus, ATEX zona 2 |
|
Dengiz sertifikatlari |
ABS, BV, DNV-GL, LR |
|
Ishlash temperaturasida |
0 dan +55 °C gacha (+32 dan +131 °F gacha), +5 dan +55 °C gacha sertifikatlar berilgan |
|
Saqlanish harorati |
-40 dan +70 °C gacha (-40 dan +158 °F gacha) |
|
Ifloy darajasi |
Daraja 2, IEC 60664-1 |
|
Korrozziya Himoyalari |
ISA-S71.04: G3 |
|
Nisbiy namlik |
5 dan 95 % gacha, kondensatsiyasiz |
|
Maksimal atrof-muhit harorati |
55 °C (131 °F), vertikal o'rnatilgan holda 40 °C (104 °F) |
|
Himoya sinfi |
EN60529 va IEC 529 standartlariga muvofiq IP20 |
|
ROHS talablariga mos kelish |
Yevropa Ittifoqi RoHS, BAA RoHS, Xitoy RoHS |
|
WEEE mosligi |
DIREKTIVA/2012/19/EU |
Tavsif
S800 I/O — bu sanoatda qoʻllaniladigan maydon avtobuslari orqali ota boshqaruv qurilmalari va PLC-lar bilan aloqa qiluvchi, keng qamrovli, tarqoq va modulli jarayon I/O tizimidir. CI801 Maydon avtobusi aloqa interfeysi (FCI) moduli — signallarni qayta ishlash, nazorat maʼlumotlarini yigʻish, OSP boshqaruvi, ishlayotganda issiq konfiguratsiya, HART oʻtkazish va I/O modullarini sozlash kabi amallarni bajaruvchi sozlanadigan aloqa interfeysidir. FCI moduli PROFIBUS-DP V1 maydon avtobusi orqali boshqaruv qurilmasiga ulanadi.
Qo'llanilishi
Issiqlik elektr stansiyalari: Yordamchi sexlarga (suvni tozalash, g'alla olib tashlash) taqsimlangan boshqaruv.
Neft kimyoviy zavodlari: Uzoq masofali asboblar signallarini markazlashtirilgan qabul qilish va uzoq masofali uzatish.
Temir va po'lat metallurgiya zavodlari: Davom etayotgan quyish va silliqlash ishlab chiqarish chiziqlari uchun maydon I/O ulanishlari.
Qog'oz va massali zavodlar: Ishlab chiqarish chizig'ining turli bo'limlarida tarqatilgan sensor ma'lumotlarini boshqarish.
Avtomobil ishlab chiqarish zavodlari: Bo'yoq qilish va montaj chiziqlari uchun avtomatlashtirilgan mantiqiy aloqa.
Xususiyatlari va afzalliklari
PROFIBUS DP PROFIBUS-DPV1 fieldbus interfeysi.
I/O moduli shinalarining nazorat funksiyalari
I/O modullarga izolyatsiyalangan quvvat manbai
OSP qayta ishlash va sozlash
Kirish quvvati sig'imi bilan himoyalangan
Ishlayotganda issiq konfiguratsiya
HART o'tkazish
Tez-tez so'raladigan savollar
Savol: Qaysi maksimal stansiya manzillari sonini qo'llab-quvvatlaydi? CI801 3BSE022366R1 ?
Javob: CI801 3BSE022366R1 PROFIBUS stansiya manzillarining 1 dan 125 gacha bo'lgan qiymatlarini qo'llab-quvvatlaydi; ular aylanma tayyorlov (rotary dial) orqali sozlanadi.
S: CI801 3BSE022366R1 va CI840?
Javob: CI801 3BSE022366R1 yagona ulanishli interfeys, shu bilan birga CI840 esa redundat avtobus ulanishlarini qo'llab-quvvatlaydi.
Savol: Qandaydir maxsus ulanish stantsiyasi kerakmi? CI801 3BSE022366R1 ?
Javob: Ha. CI801 3BSE022366R1 odatda TU801 yoki shunga o'xshash ulanish stantsiyasi orqali o'rnatiladi.
Savol: CI801 3BSE022366R1 issiq almashtirishni qo'llab-quvvatlaydimi?
Javob: Kiritish/chiqarish (I/O) modullarining issiq almashtirilishi qo'llab-quvvatlanadi, lekin CI801 3BSE022366R1 ni o'zini almashtirish shu stansiyada qisqa muddatli aloqa uzilishiga sabab bo'ladi.
Savol: Qanday qilib men CI801 3BSE022366R1 ?
Javob: CI801 3BSE022366R1 ni Control Builder M yoki mos keladigan boshqa uchinchi tomon dasturiy ta'minot vositasiga uning GSD faylini import qilish orqali sozlash mumkin.
