Umumiy ko'rinish
Kelib chiqish joyi: |
Shvetsiya |
Brend nomi: |
ABB |
Model raqami: |
CI531 3BSE003825R1 |
Qadoqlash tafsilotlari: |
Asl yangi Zavod tomonidan sigillangan |
Yetkazib berish muddati: |
5-7 kun |
To'lov shartlari: |
T/T |
Yetkazib berish qobiliyati: |
E'tiborlangan |
Texnik xususiyatlari
|
Parametr |
Qiymat |
|
Modul |
Interfeys Submoduli |
|
Interfeys turi |
RS232 |
|
Mahsulotning tarmoq chuqurligi/uzunligi |
125 mm |
|
Mahsulotning tarmoq balandligi |
20 mm |
|
Mahsulotning tarmoq kengligi |
260 mm |
|
Махсулот чистый веси |
0,145 kg |
|
RoHS holati |
RoHS talablariga mos kelmaydi |
|
WEEE toifasi |
5 kichik jihoz (tashqi oʻlchami 50 sm dan oshmaydi) |
|
Battariya soni |
0 |
|
Ishlash temperaturasida |
-20 °C dan +60 °C gacha |
|
Saqlanish harorati |
-40 °C dan +85 °C gacha |
|
Himoya Reytingi |
IP65 |
Tavsif

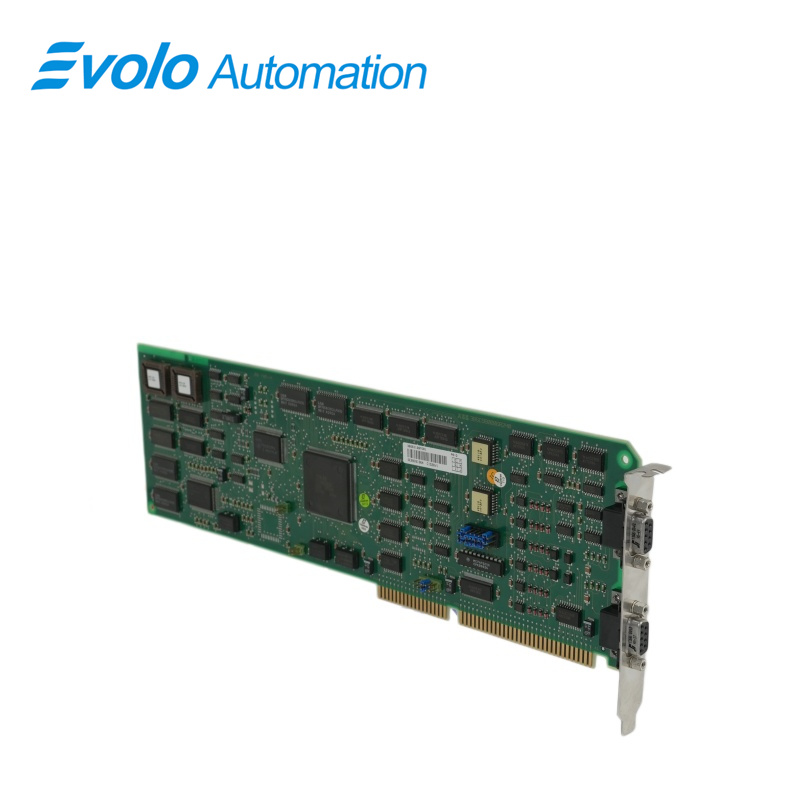

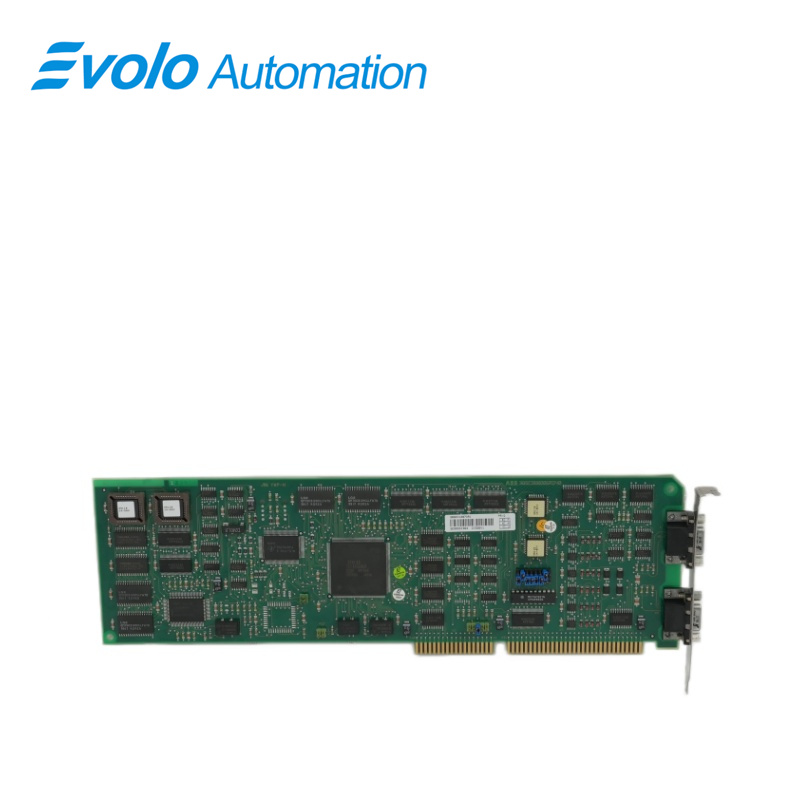

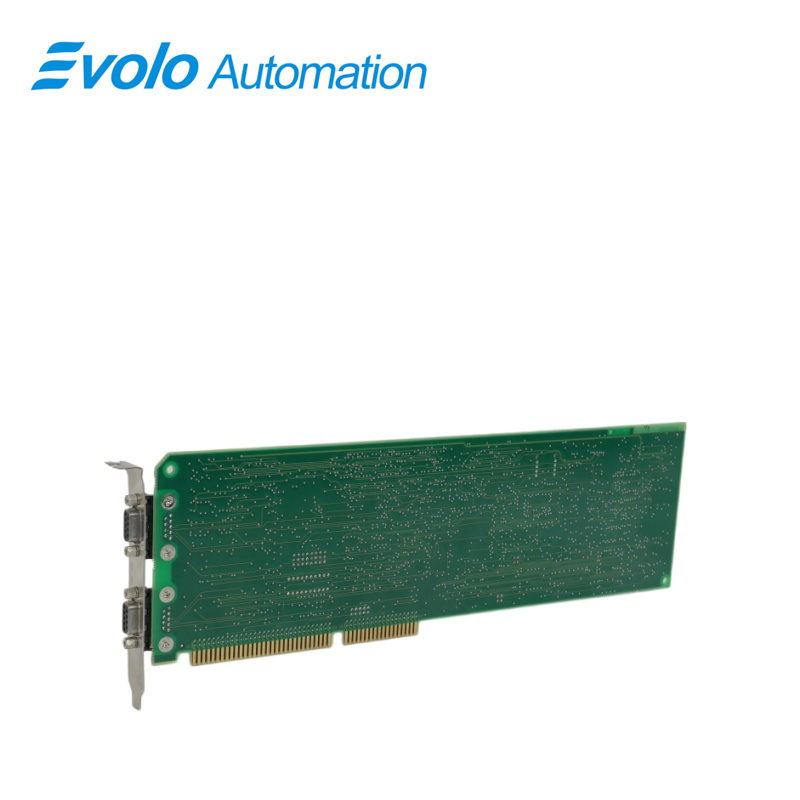

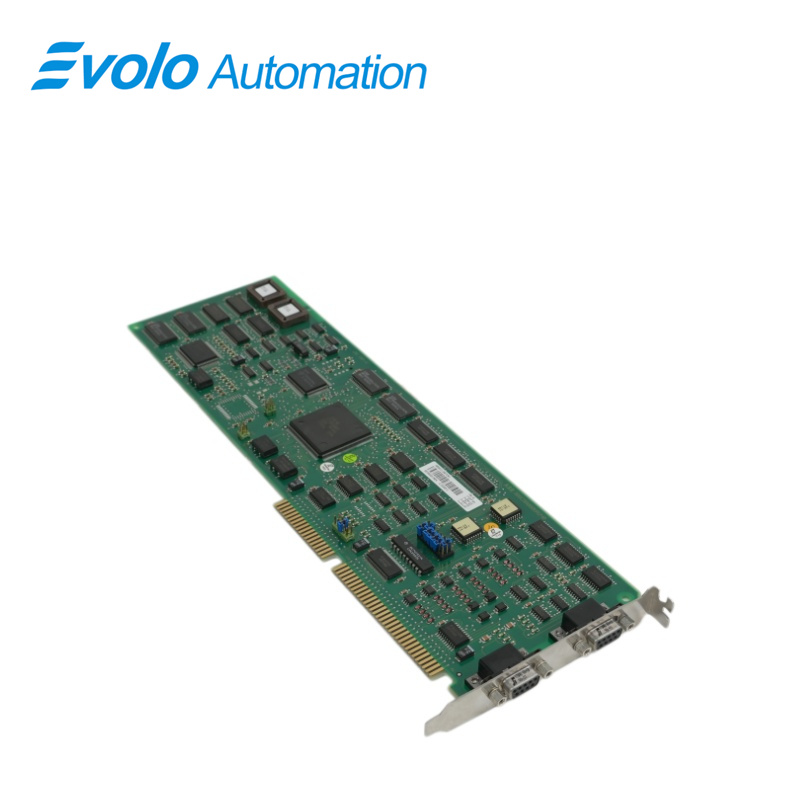

ABB CI531 3BSE003825R1 bu ABB dasturlanuvchi mantiqli boshqaruv qurilmalari (PLC) uchun RS232 interfeysini ta'minlaydigan RS232 interfeys modulidir. Ikki ta RS232 kanali bilan printerlar, modemlar, operator panellari va uzoqdan nazorat qilish tizimlari kabi qurilmalar bilan ketma-ket aloqa o'rnatadi. Uning uzunligi 125 mm, balandligi 20 mm, kengligi 260 mm va og'irligi 0,145 kg ni tashkil qiladi. U Advant Controller 410, 450 va 450RMC bilan mos keladi va maksimal ma'lumot uzatish tezligi 115,2 kbit/s ni tashkil qiladi. Modulli tuzilishi tufayli sanoat tizimlariga oson integratsiya qilish imkonini beradi va kengaytiriladigan aloqa infratuzilmasini ta'minlaydi.
Qo'llanilishi
Kimyo zavodlari (ketma-ket oqim hisoblagichlarini, og‘irlik o'lchov asboblari yoki maydonchi printerlarni ulash)
Qog'oz zavodlari (harakat tizimi sozlash terminali yoki eski HMI-larni ulash uchun)
Po'lat zavodlari (maxsus sensorlarni yoki uchinchi tomon PLC-larini ulash uchun)
Elektr stansiyalari (yordamchi tizimlarga ketma-ket monitoring uskunalarni ulash uchun)
Sement zavodlari (laboratoriya ma'lumotlarini kiritish yoki maxsus boshqaruv asboblari tarmog'ini ulash uchun)
Raqobat afzalligi
Yaxshilangan ulanish: PLC-ni aloqa imkoniyatlarini kengaytiradi
Moslashuvchanlik: Turli xil ketma-ket qurilmalar va protokollarni qo'llab-quvvatlaydi
Ishonchlilik: Sanoat muhitiga chidamli qilib ishlab chiqilgan
Foydalanish qulayligi: Oddiy sozlash va integratsiya
Moslik: ABB PLC tizimlari bilan shovqin-siz integratsiya qiladi
Tez-tez so'raladigan savollar
Savol: CI531 3BSE003825R1 mustaqil ishlashingiz mumkinmi?
J: Yo'q. CI531 3BSE003825R1 — bu modulning qismi bo'lib, u ishlashi uchun mos ABB asosiy aloqa moduliga o'rnatilishi kerak.
Q: Nechta aloqa kanaliga ega? CI531 3BSE003825R1 taqdim etish?
J: U ikkita mustaqil RS-232 aloqa kanalini (1-kanal va 2-kanal) ta'minlaydi.
Savol: CI531 3BSE003825R1 modbus aloqa protokolini qo'llab-quvvatlaydimi?
J: U apparat darajasida RS-232 fizik ulanishlarini qo'llab-quvvatlaydi. Odatda u Modbus RTU slave yoki master funksiyalarini amalga oshirish uchun Advant Master Modbus dasturiy ta'minot kutubxonasi bilan birga ishlatiladi.
Savol: Qanday qilib men CI531 3BSE003825R1 dasturiy ta'minotda?
J: Composer yoki mos keladigan sozlash dasturida siz ushbu modulning qismini asosiy aloqa moduli ostida qo'shishingiz va har bir kanal uchun ketma-ket port parametrlarini sozlashingiz kerak.
Q: Qanday qilib CI531 3BSE003825R1 modulning ko'rsatkich chiroqlarining holatini tekshirish mumkin?
A: Uni ishlayotgan holati odatda asosiy moduldagi LED-lar bilan ko'rsatiladi. Agar aloqa faol bo'lsa, mos keladigan tashqi TX/RX signallari chiziqlarida kuchlanish o'zgarishi bo'ladi.
