330130-070-00-00 3300 XL Standart uzaytirish kabeli

Umumiy ko'rinish

Kelish joyi:	AQSH
Brend nomi:	Bently Nevada
Model raqami:	330130-070-00-00
Minimal buyurtma miqdori:	1
Paketlash tafsilotlari:	Asl yangi Zavod tomonidan sigillangan
Yetkazib berish muddati:	5-7 kun
To'lov shartlari:	T/T
Yetkazib berish imkoniyati:	E'tiborlangan

Tez tafsilot

Tavsif

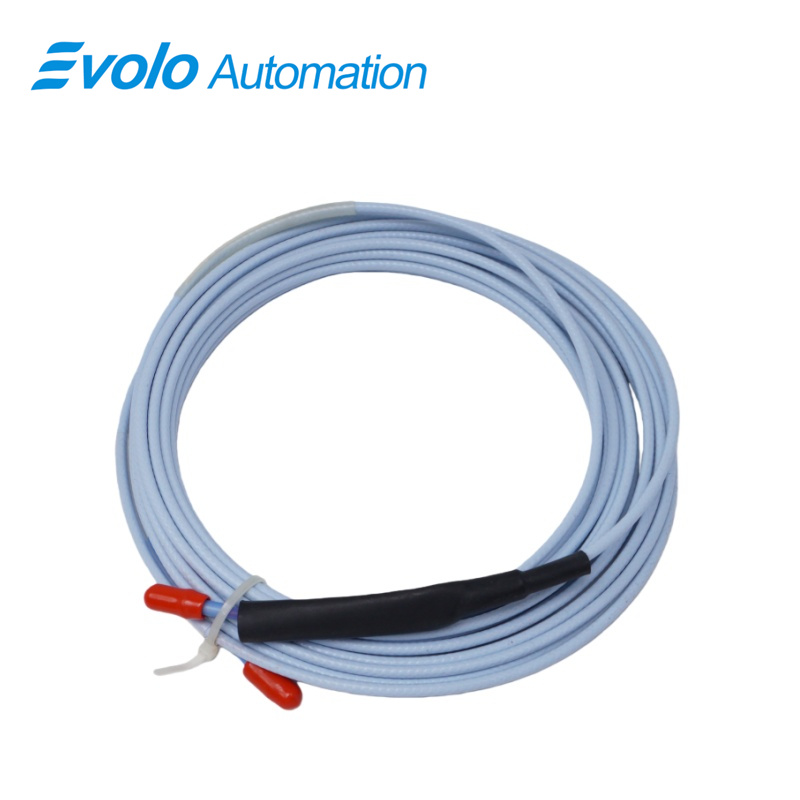

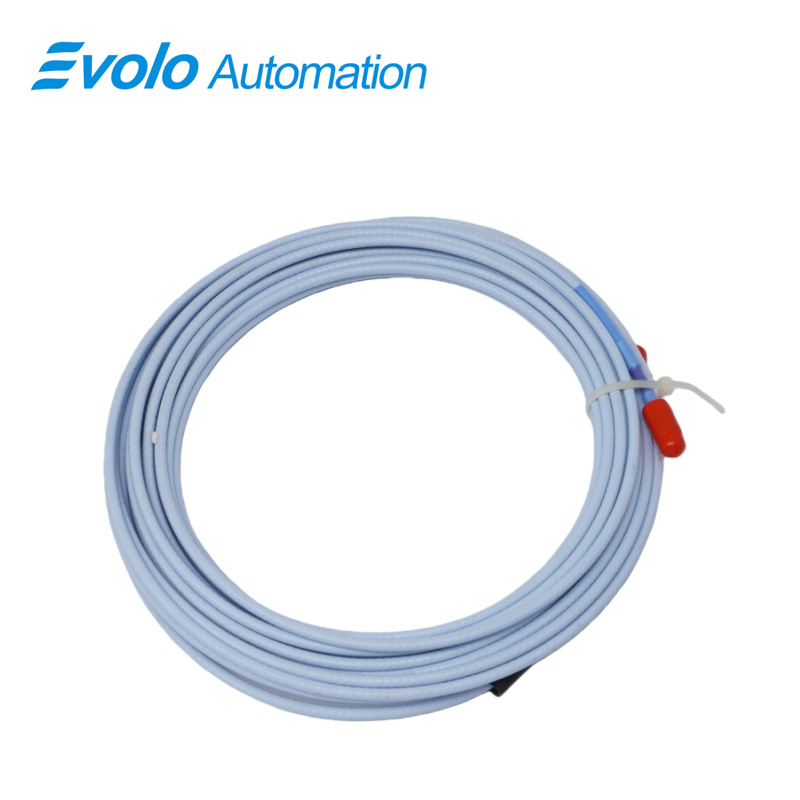

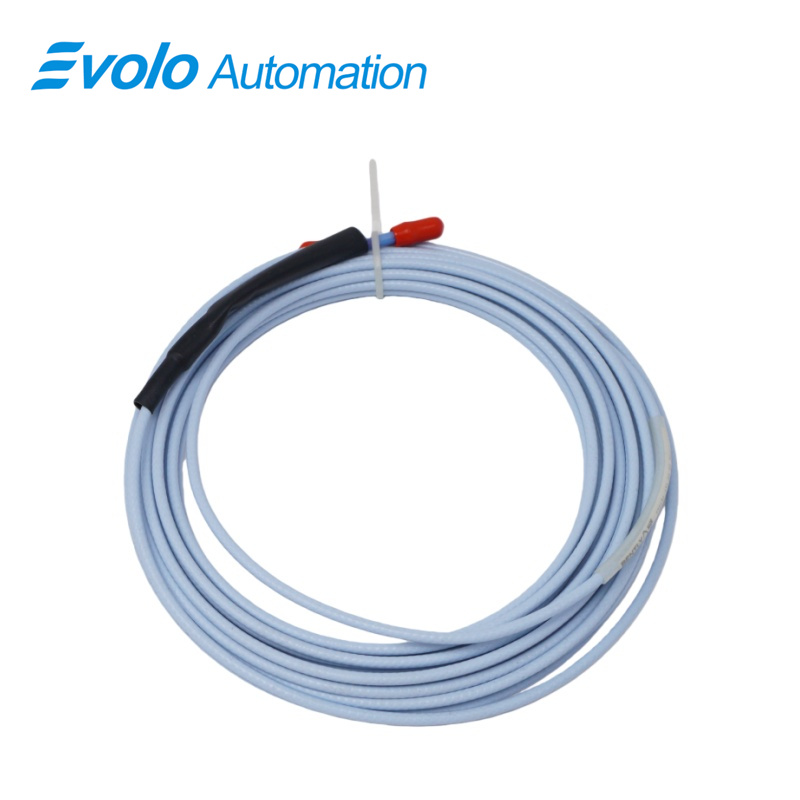

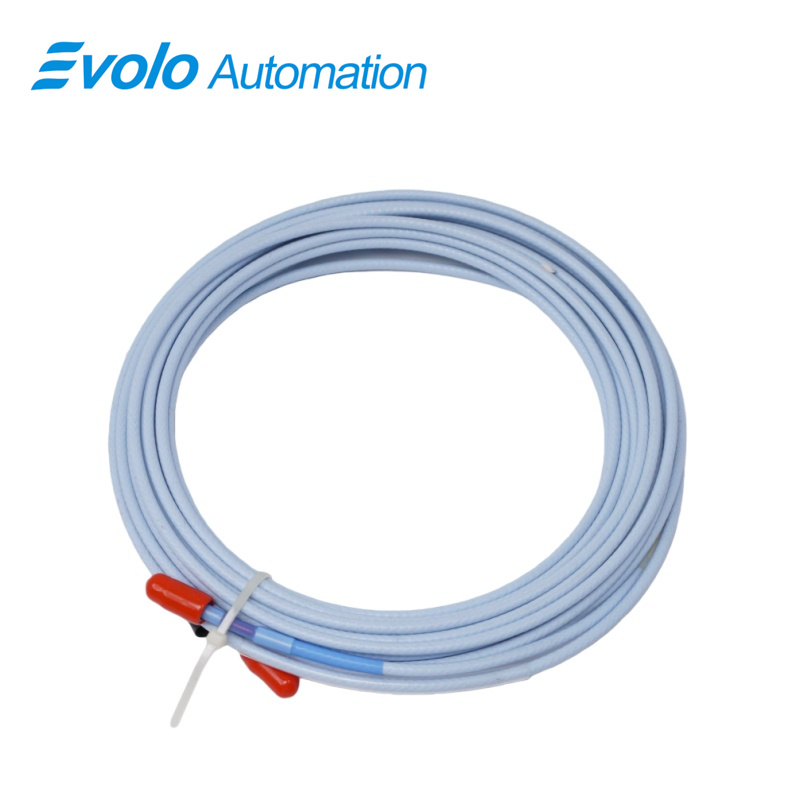

330130-070-00-00 3300 XL Standart kengaytirish kabeli 3300 XL 8 mm yaqinlik transduser tizimi uchun maxsus ishlab chiqilgan yuqori samarali kengaytirish yechimi bo'lib, sanoat avtomatlashtirish muhitida ishonchli va aniq signallarni uzatish imkonini beradi. 7,0 metr (22,9 fut) kabel uzunligi standart 75 Ω triakktsiyali fluoroetilen propilen (FEP) izolyatsiyalangan kabelda minimal signal pasayishini ta'minlaydi va kirish kuchlanishidagi har bir volt o'zgarishiga nisbatan chiqish kuchlanishida 2 mV dan kam o'zgarish bilan yuqori sezgirlikdagi o'lchovlarni qo'llab-quvvatlaydi. Ushbu kengaytirish kabeli 50 Ω chiqish qarshiligi va odatda 69,9 pF/m sig'imiga ega bo'lib, maydonga qadar 305 metrgacha (1000 fut) simdan statik pozitsiya hamda dinamik tebranish ma'lumotlarini aniq uzatish imkonini beradi. 0,2 dan 1,5 mm² (16 dan 24 AWG) maydon simlariga mos keladi, 2 mm (80 mil) chiziqli o'lchash doirasini va 15,2 mm (0,6 dyuym) diametrli minimal maqsad hajmini qo'llab-quvvatlaydi. 3300 XL Proximitor tizimi bilan silliq integratsiya qilish uchun mo'ljallangan bu kengaytirish kabeli sondalar va sensorlar bilan almashtirilishni qo'llab-quvvatlaydi va qayta kalibrlashsiz tizimni yangilash va texnik xizmat ko'rsatishni osonlashtiradi. Qo'shimcha variant sifatida ulagichni himoya qiluvchi, suyuqlikli mexanizmlarda sizib chiquvchini oldini olish uchun FluidLoc kabel konfiguratsiyasi mavjud bo'lib, qattiq sanoat sharoitida barqarorlik va ishonchlilikni ta'minlaydi. 3300 XL kengaytirish kabelining mustahkam dizayni patentlangan CableLoc tizimini o'z ichiga oladi, bu esa 330 N (75 lbf) tortish kuchi ta'minlab, tebranishga moyil sohalarda mustahkam mahkamlanish va uzoq muddatli mexanik barqarorlikni ta'minlaydi.

Qo'llanish sohaları

1. Suyuq plyonkali podshipniklarda tebranishni nazorat qilish
3300 XL kengaytirilgan kabel 8 mm yaqinlikdagi zondlardan val tebranishini nazorat qilish uchun yuqori sifatli signallarni uzatadi, haqiqiy vaqt rejimida texnik xizmat ko'rsatish qarorlarini qo'llab-quvvatlaydi hamda tashkil etilishi mumkin bo'lgan o'q devorida ishdan chiqishni oldini oladi. Chiziqli doira 2 mm aniq tebranish o'zgarishlarini aniqlashni ta'minlaydi.

2. Aylanuvchi mexanizmlarda pozitsiya his qilish
Turbinlar va kompressorlarda rotor yoki valning pozitsiyasini aniq o'lchaydi, minimal maqsad hajmi 15,2 mm bo'lib, nasoslarda, generatorlarda va sanoat dvigatellarida aniq tekislash va operatsion diagnostikani ta'minlaydi.

3. Tezlik va Keyphasor signali uzatish
Tezlikni o'lchash va fazani aniqlash uchun Keyphasor referens signallarini uzatishni qo'llab-quvvatlaydi. Yuqori chastotali reaksiya 10 kHz gacha bo'lgani uchun turbin va kompressor boshqaruv tizimlari uchun aniq sinxronizatsiyani ta'minlaydi.

4. Tizimlarni modernizatsiya qilish va yangilash
Mavjud 3300 XL 5 mm va 8 mm zondlar bilan orqaga moslik ega bo'lishi tizimni to'liq qayta loyihalashtirish shart emas, bu neft va gaz, shuningdek quvvat stansiyalarida so'ndirish va o'rnatish xarajatlarini kamaytiradi.

5. Qattiq muhitda ishlaydigan mexanizmlarni nazorat qilish
Opsional FluidLoc kabeli yog'ning o'tishini oldini oladi, shu bilan birga mustahkam FEP izolyatsiyasi yuqori harorat, kuchli tebranish yoki yog' bilan ta'minlangan muhitda uzluksiz ishlashni ta'minlaydi.

Koʻrsatkichlari

Raqobat ustunligi

1. Yuqori signallar butunligi
Uzoq kabel uzunliklari bo'ylab ham kirishga nisbatan 2 mV dan kam chiqish farqini saqlab, sanoat monitoring tizimlarida ishonchli tebranish va joylashuv ma'lumotlarini ta'minlaydi.

2. Robast mekhanik dizayn
Patentlangan CableLoc birlashtiruvchi qurilmasi 330 N tortish kuchiga ega bo'lib, sensor ulanishlarini mustahkamlaydi va yuqori tebranish sharoitida kabelning uzilish xavfini kamaytiradi.

3. To'liq tizim almashinuvchanligi
Barcha 3300 XL 8 mm va 5 mm probalari hamda Proximitor sensorlari bilan mos keladi, sozlash uchun maxsus uskunalar talab qilinmaydi va maydonni texnik xizmat ko'rsatish hamda yangilash jarayonini soddalashtiradi.

4. Kengaytirilgan maydon simlari imkoniyati
Katta sanoat ob'ektlarida moslashtirish imkonini berib, signallarning sezilarli darajada pasayishi sodir bo'lmasdan, 305 metrgacha (1000 fut) sim uzunligini qo'llab-quvvatlaydi.

5. Qattiq sharoitlarda ishonchlilik
FEP izolyatsiyasi va ixtiyoriy FluidLoc konfiguratsiyasi neft, namlik va mexanik tiklanishga qarshilik yaratadi, petrokimyoviy, quvvat va og'ir texnika sohalarida uzoq muddatli ishonchlilikni ta'minlaydi.
