Umumiy ko'rinish
Kelib chiqish joyi: |
AQSH |
Brend nomi: |
Honeywell |
Model raqami: |
10302/2/1 |
Qadoqlash tafsilotlari: |
Asl yangi Zavod tomonidan sigillangan |
Yetkazib berish muddati: |
5-7 kun |
To'lov shartlari: |
T/T |
Yetkazib berish qobiliyati: |
E'tiborlangan |
Texnik xususiyatlari
|
Tavsif |
Xususiyat |
|
Model |
10302/2/1 |
|
Qism nomi |
Watchdog takrorlagichi |
|
O'lchovlar |
2x18,8x12,8 sm |
|
Vazn |
0.15 kg |
|
Maʼqullash |
CE, TÜV, UL |
|
Dasturiy ta'minot versiyalari |
≥ 3,00 |
|
Joy Talabi |
4 TE, 3 HE (4 HP, 3U) |
|
Quvvat talablari (5 V doimiy tok) |
35 mA (WDROUT chiquvchi tokisiz) |
|
Quvvat talablari (24 V DC) |
25 mA |
|
WDG1 + WDG2 kiruvchi toki |
0,1 mA |
|
Modul kodi (kalit kodlash) |
A5, A9 teshiklari |
|
Rack kodi (kalit kodlash) |
Katta qisqichlar A5, A9 |
Tavsif

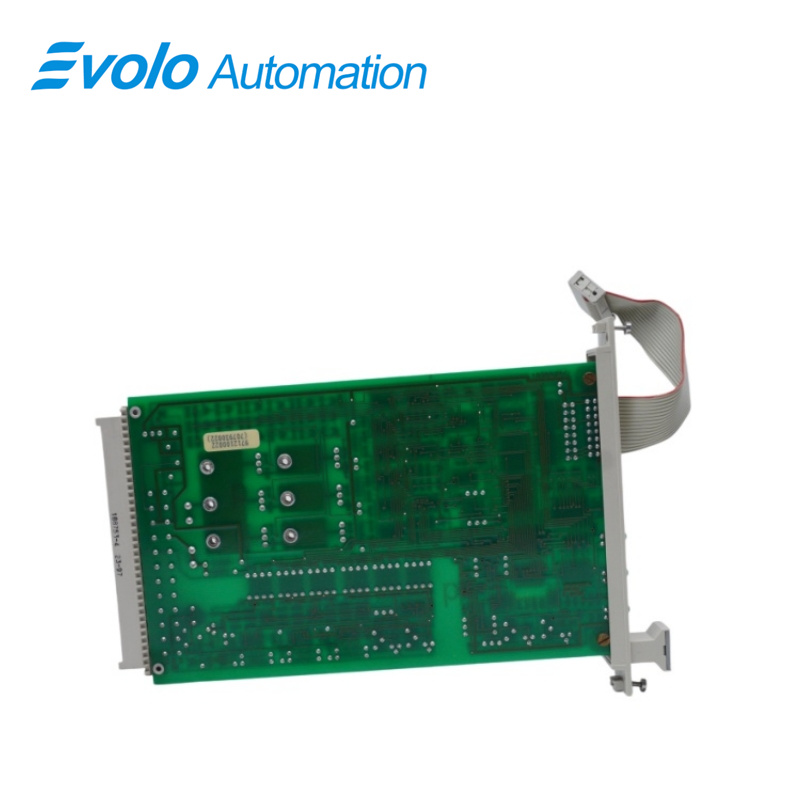

The 10302/2/1bu Honeywell xavfsizlik boshqaruvi tizimidagi kuzatuvchi rele moduli. U tizimdagi kuzatuvchi signallarni nazorat qiladi, izolyatsiya qiladi va kuchaytiradi, shu bilan xavfsizlik tizimi mantiqiy qarorlari va bajaruvchi qurilmalari o'rtasidagi aloqa ulanishini nazorat ostida saqlaydi.
Qo'llanilishi
Kimyo zavodi: Tizimlar bo'ylab xavfsiz bloklovchi aloqa uzluksizligini saqlash uchun shkaflar orasida kuzatuvchi signal uzatishni uzaytirish.
Neft qayta ishlash zavodi: Asosiy boshqaruv qurilmalaridan keladigan kuzatuvchi signallarni kuchaytirish va krakkinq qurilmasi shkafidagi uzoq masofali qayta ishga tushirish tugmachalarini boshqarish.
Elektrostansiya: Turbina himoya tizimlarida elektr ta'sirini oldini olish uchun boshqaruv racklari orasidagi kuzatuvchi chiziqlarni izolyatsiya qilish.
Po'lat zavodi: Puxta pech portlashga chidamli kuzatuvchi impulslarini uzatish, uzun masofali kabel bo'ylab signal yo'qolishini oldini olish.
Praktik foydalanish
Quyidagi hollarda nazorat qiluvchi takrorlovchi qurilma talab qilinadi:
ko'p PSU konfiguratsiyalarida har bir keyingi 24 Vdc dan 5 Vdc gacha bo'lgan quvvat ta'minot qurilmasi uchun, masalan, PSU 2, 3, 4.
agar 24 Vdc quvvati M24-20 HE yoki M24-12 HE quvvat manbai orqali berilsa.
agar 24 Vdc quvvati 31,0 Vdc dan yuqori quvvat kuchlanishlarini ta'minlay oladigan quvvat manbai orqali berilsa. (24 Vdc manbaining maksimal chiqish
kuchlanishi 24 Vdc quvvat manbai qurilmasining bitta yoki ikkita nosozlik holatida ham 37 Vdc dan kam bo'lishi kerak.)
Agar sizga qo'shimcha ma'lumot kerak bo'lsa, iltimos, menga murojaat qiling.
Tez-tez so'raladigan savollar
Savol: Modul 10302/2/1 uchun qo'llab-quvvatlanadigan dasturiy ta'minot versiyasi talabi qanday?
Javob: Dasturiy ta'minot versiyasi ≥ 3.00 bo'lishi kerak.
Savol: Modulning hozirgi iste'moli qancha? 10302/2/15 V doimiy tokda?
J: 35 mA (WDROUT chiqish tokini hisobga olmagan holda).
S: Modulning asosiy tok talabi qanday? 10302/2/124 V doimiy tokda?
J: 25 mA.
S: Modulning kuzatuvchi kirish toki (WDG1 + WDG2) qanday? 10302/2/1?
J: 0,1 mA.
S: Modulning noto'g'ri ulanishga qarshi kodlashi qanday? 10302/2/1va stend interfeysi?
J: A5 va A9 kodlash.
