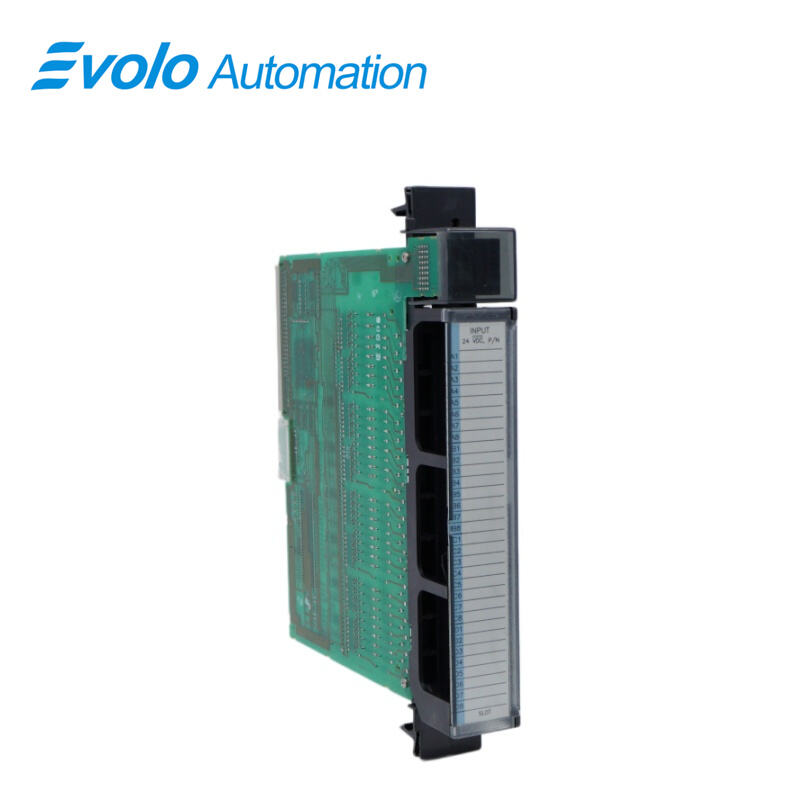

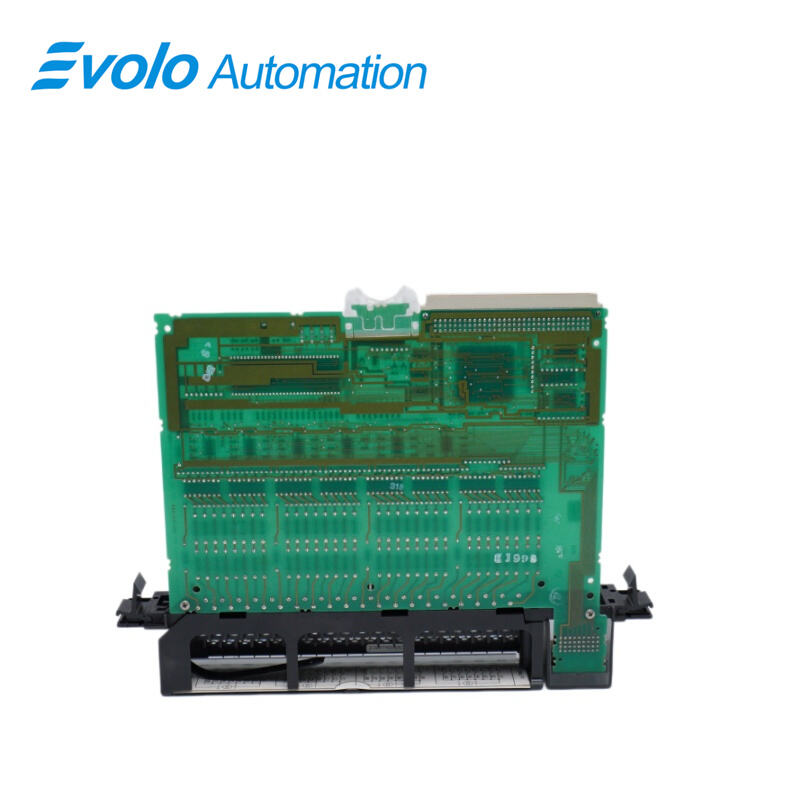

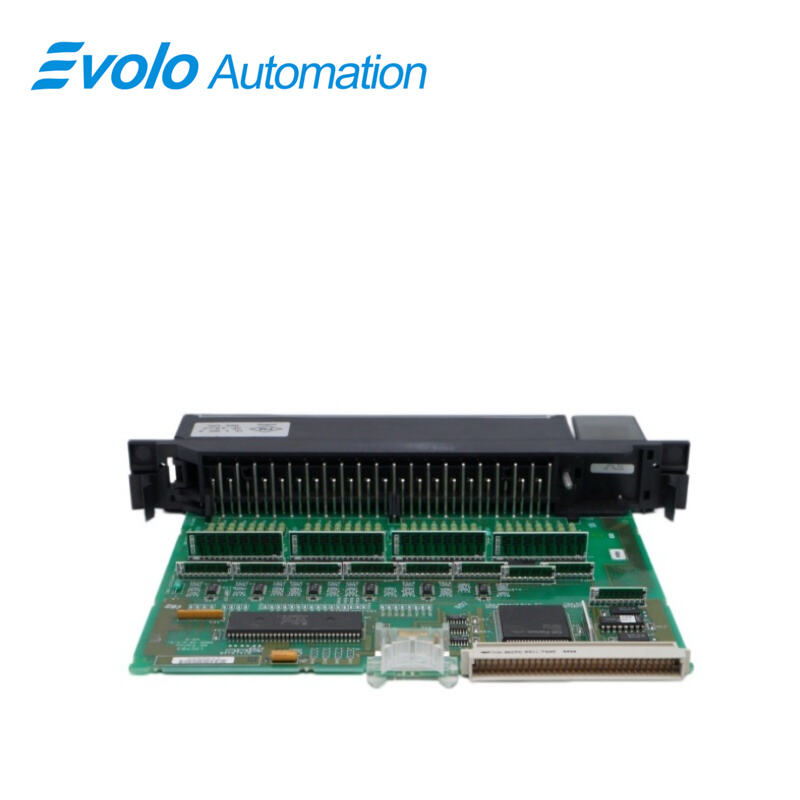

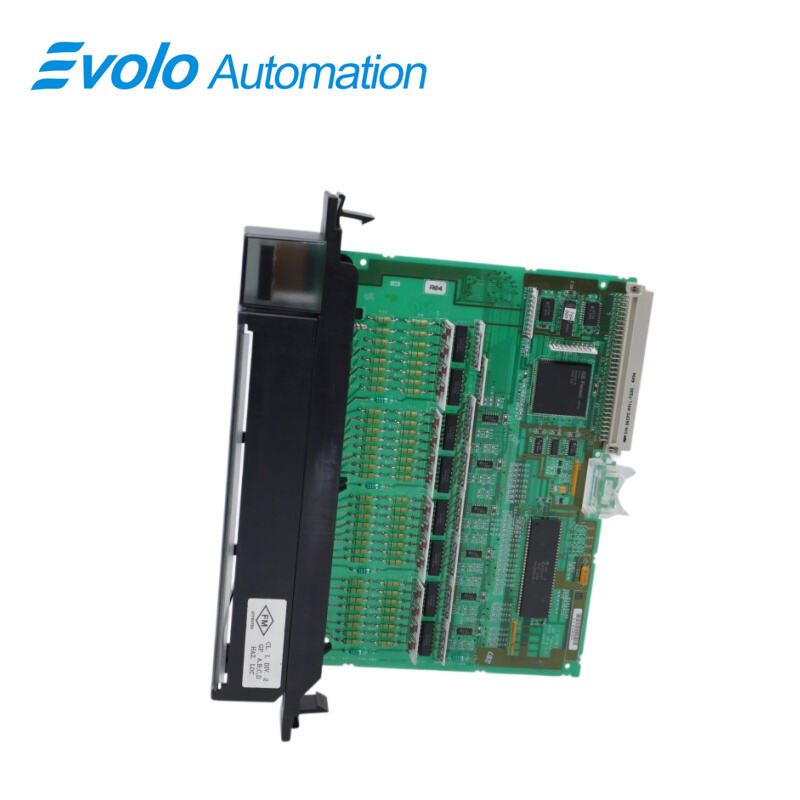

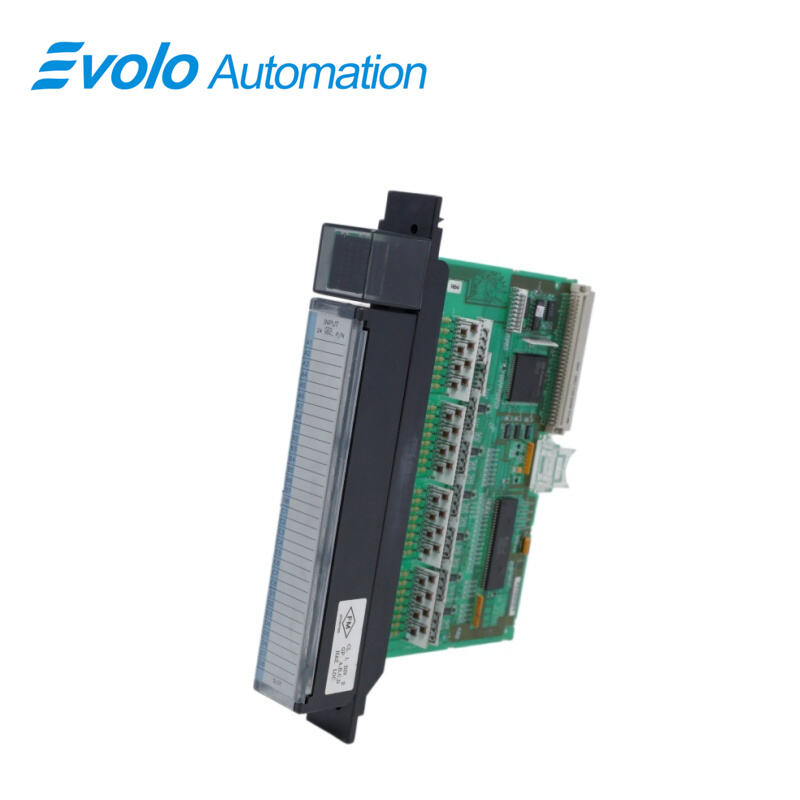

IC697MDL653 Giriş Modülü

Genel Bakış

Menşei Yeri:	ABD
Marka Adı:	GE
Model Numarası:	IC697MDL653
Paketleme Detayları:	Orijinal yeni Fabrika Mühürü
Teslim Süresi:	5-7 Gün
Ödeme Şartları:	T\/T
Tedarik Yeteneği:	Stokta

Özellikler

Açıklama

IC697MDL653, Seri 90-70 Programlanabilir Mantık Denetleyicisi (PLC) serisinin bir parçası olan dijital giriş modülüdür. Bu modül daha önce GE Fanuc Otomasyon tarafından üretilmekteydi; ancak son zamanlarda Otomasyon şirketi tarafından satın alınmıştır. Yüksek yoğunluklu giriş kanallarına sahip olup, toplam otuz iki (32) ayrık giriş kanalını dört (4) grupta, her grupta sekiz (8) kanal olacak şekilde içerir ve bu gruplar birbirinden izole edilmiştir. Bu modül, -3 ila +3 VDC aralığında giriş gerilimiyle çalışacak şekilde tasarlanmıştır; nominal gerilimi 24 VDC’dir ve 24 VDC’de giriş akımı 10 mA, tipik giriş empedansı ise 2,6 kΩ’dur. IC697MDL653’ün açık-durum gerilimi ve açık-durum akımı sırasıyla 13,5 ila 30 volt ve 6 mA ila 15 mA arasındadır. Buna karşılık kapalı-durum gerilimi ve kapalı-durum akımı sırasıyla 0 ila 5 volt ve 0 ila 2 mA (5 V girişte en az 2 mA) değerlerindedir. Bu modülün her bir giriş kanalı, yazılım üzerinden yapılandırılabilen 1 ms veya 10 ms’lik bir giriş gecikme süresine sahiptir.

Uygulamalar

Otomotiv üretim tesisleri: Montaj robotları, kaynak istasyonları ve konveyör bantları için sınır anahtarlarının izlenmesi.

Gıda ve içecek tesisleri: Yüksek hızlı doldurma hatları ve ambalaj makineleri için şişe konum algılama ve sınıflandırma sensörü veri toplama.

Elektronik/yarı iletken tesisleri: Hassas yerleştirme makineleri ve yonga işleme ekipmanları için yüksek hızlı mantık geri bildirimi.

İlaç tesisleri: Üretim partiyi doğruluğunu sağlamak amacıyla otomatik ambalaj ve tartım sistemlerinde anahtar sayısı izleme.

Özellikler

32 Nokta – Her biri sekiz noktalı dört izole grup

Pozitif/Negatif Mantık Uyumluluğu

Yakınlık anahtarına uyumlu

Giriş filtresi seçilebilir – 1 ms veya 10 ms

İlk giriş kesinti olarak yapılandırılabilir

Fonksiyonlar

24 Volt DC Pozitif/Negatif Giriş Modülü, her biri sekiz noktalı dört izole grup halinde toplam 32 giriş noktası sağlar. Giriş akım–gerilim karakteristikleri IEC standardı (tip 1) spesifikasyonlarını karşılar. Devrenin mantık (PLC) tarafında her noktanın AÇIK–KAPALI durumunu gösteren LED göstergeler modülün üst kısmında yer alır.

Giriş özellikleri

Bu modül hem pozitif hem de negatif mantık özelliklerine sahiptir; giriş cihazından kullanıcı ortak noktasına doğru akım çeker veya akım sağlar. Giriş cihazı, yukarıda gösterildiği gibi güç veri yolu ile modül girişi arasına bağlanır. Bu modül, aşağıdaki gibi çeşitli giriş cihazlarıyla uyumludur: ▪ Butonlar, sınır anahtarları, seçici anahtarlar;

▪ Elektronik yakınlık anahtarları (2 ve 3 telli olanlar dahil).

Ayrıca, bu modüle ait girişler, uyumlu bir voltaj çıkışı modülü tarafından doğrudan sürülebilir. Giriş devresi, anahtarlama cihazının güvenilir çalışmasını sağlamak için yeterli akım sağlar. Giriş akımı genellikle AÇIK konumdayken 10 mA’dir. KAPALI konumda olan bir giriş, kendiliğinden açılmadan önce maksimum 2 mA kaçak akımı kabul edebilir.

SSS

S: IC697MDL653 nedir?
Y: IC697MDL653, GE Fanuc Series 90-70 serisine ait, 24 Volt DC, Pozitif/Negatif Mantık, 32 Noktalı Giriş modülüdür.

S: Hangi özelliklere sahiptir?
Y: 32 nokta – her biri 8 noktalı, 4 izole grup; Pozitif/Negatif Mantık Uyumluluğu; Yakınlık Anahtarına Uyumlu; Giriş Filtresi Seçilebilir – 1 ms veya 10 ms; Bir giriş kesme olarak yapılandırılabilir
Bu özellikler, tüm IC697 PLC’leri için mevcuttur. Ancak bu modül diğer tür PLC’lerle kullanıldığında bu özellikler mevcut olmayabilir.

S: LED göstergeler (modülün üst kısmında yer alır) ne işe yarar?
Y: Devrenin mantık (PLC) tarafındaki her noktanın AÇIK/KAPALI durumunu gösterirler.

S: G/Ç referanslarında ne özel bir şey vardır?
A: Modüldeki atlama telleri veya DIP anahtarları kullanılmadan yapılandırılabilirler.

S: IC697MDL653'ün yapılandırması nasıl yapılır?
A: IC697MDL653’ün yapılandırması, MS-DOS’un yapılandırma işlevi aracılığıyla; Windows 95 üzerindeki Windows programlama yazılımı aracılığıyla; Ethernet TCP/IP üzerinden Windows NT aracılığıyla ya da SNP portu aracılığıyla tamamlanır.
