Genel Bakış
Üretim Yeri: |
Amerika |
Marka Adı: |
Bently Nevada |
Model Numarası: |
330930-65-03-05 |
En Düşük Sipariş Miktarı: |
1 |
Paketleme Detayları: |
Orijinal yeni Fabrika Mühürü |
Teslimat Süresi: |
5-7 Gün |
Ödeme Şartları: |
T\/T |
Tedarik Kapasitesi: |
Stokta |
Hızlı Detay
|
Kablo Uzunluğu Seçeneği: |
6,5 metre (21,3 feet) |
|
Konnektör ve Kablo Seçeneği: |
Paslanmaz çelik zırhsız, konektör koruyuculu |
|
Onay Kuruluşu Seçeneği: |
Çoklu Onaylar |
|
Boyut: |
18x18x2cm |
|
Ağırlık: |
0.12kg |
Tanım

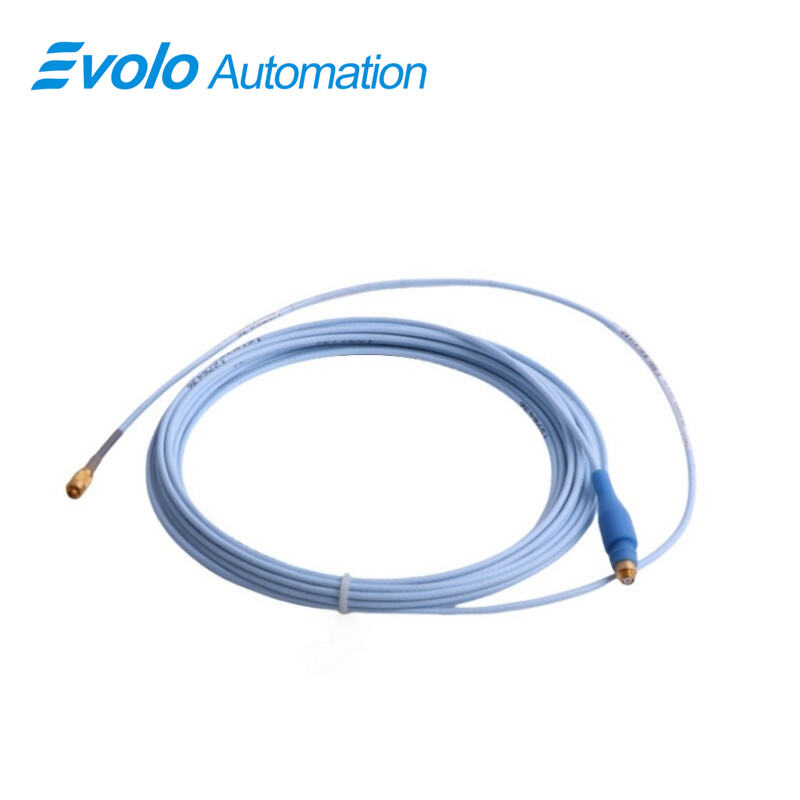

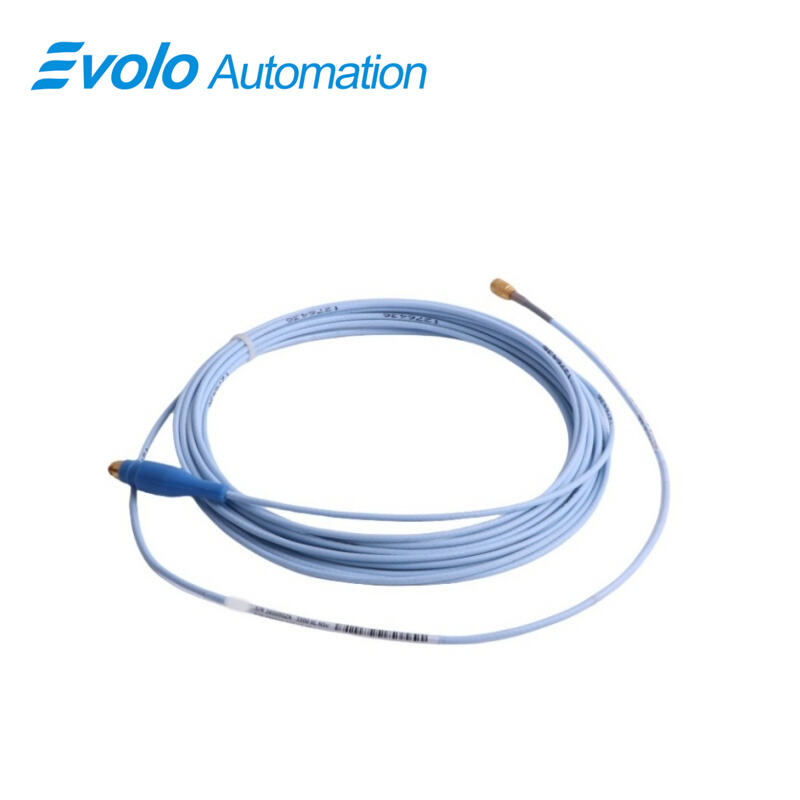

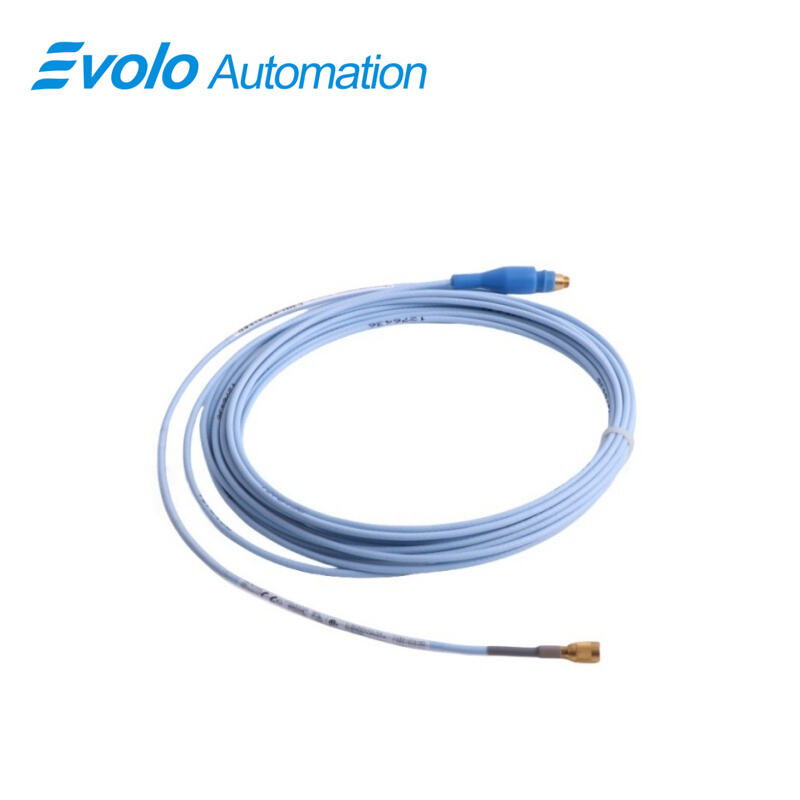

3300 NSv Uzatma Kablosu (model 330930-65-03-05), gelişmiş endüstriyel otomasyon uygulamalarında Bently Nevada 3300 XL NSv Yakınlık Transdüser Sistemi'ni desteklemek üzere hassas olarak tasarlanmış bir kablodur. Standart uzunluğu 6,5 metre (21,3 feet) olan bu kablo, santrifüj hava kompresörleri, soğutma kompresörleri ve proses gaz kompresörleri dahil olmak üzere dar alanlarda NSv probları ile izleme sistemleri arasında güvenilir bağlantı sağlar. Yüksek kaliteli, zırhlı olmayan malzemelerden üretilmiş ve konektör koruyucuya sahip olan uzatma kablosu, -52°C ile +177°C (-62°F ile +351°F) sıcaklık aralığındaki ortamlarda sağlam performans sunar.
Sıkı montaj alanları için tasarlanan 3300 NSv Uzatma Kablosu, giriş voltajındaki her volt değişimde 2 mV'den az değişiklikle sinyal bütünlüğünü koruyarak hassas titreşim, konum ve faz ölçümlerini destekler. Önceki 3300 RAM ve 3000/7000 serisi transdüser sistemleriyle uyumluluğu, mekanik ve elektriksel güvenilirliği korurken sistem yükseltmelerini kolaylaştırır. Polifenilen sülfür (PPS) probların ucu ve AISI 304 paslanmaz çelik prob muhafazalarıyla birlikte kullanılan kablo, uzun süreli kimyasal direnç ve dayanıklılığa katkı sağlar ve küçük milli veya sınırlı yan görünüşlü uygulamaların otomatik izlenmesi için ideal hale getirir. Patentli ClickLoc ve CableLoc tasarımları, güvenli elektrik bağlantıları ve yüksek çekme dayanımı sağlarken, konektör koruyucuları kontaminasyonu ve sinyal bozulmasını önler.
Uygulamalar
Küçük Millerde Radyal Titreşim Ölçümü
3300 NSv Uzatma Kablosu, 51 mm'den (2 inç) küçük millerde radyal titreşim ölçümlerini destekler ve proses ve soğutma kompresörlerinin hassas otomatik izlenmesini sağlar.
Eksenel Konum (İtme) Ölçümü
NSv probalarla birlikte kullanıldığında, 15 mm'den (0.6 inç) küçük düz hedeflerde doğru eksenel konum ölçümleri sağlar ve sıvı film yataklı makinelerin tahmine dayalı bakımını artırır.
Devir ölçer ve Sıfır Hız Ölçümü
Yakınlık probalarıyla entegre olarak yüksek devirli döner makinelerde otomatik kontrol sistemlerini destekleyen güvenilir devir ölçer ve sıfır hız sinyalleri sağlar.
Faz Referansı ve Keyphasor Sinyal İletimi
Makine izleme için yüksek sadakatli faz referansı sinyallerinin iletimini kolaylaştırarak otomasyon sistemlerinde hassas dönme analizine olanak tanır.
Sistem Güncellemeleri ve Uyumluluk
Tam kablolama değişimi yapmaya gerek kalmadan 3300 RAM veya 3000/7000 serisi transdüser sistemlerinden sorunsuz yükseltme imkanı sunar ve yatırımın korunmasını sağlarken otomatik izleme özelliklerini geliştirir.
Özellikler
|
Prob Sıcaklık Aralığı: |
-52°C ile +177°C (-62°F ile +351°F) |
|
Depolama sıcaklığı: |
-52°C ile +177°C (-62°F ile +351°F) |
|
Prob Ucu Malzemesi: |
Polifenil Sulfid (PPS) |
|
Prob Gövdesi Malzemesi: |
AISI 304 paslanmaz çelik (SST) |
|
Alan Kablolaması: |
0,2 ila 1,5 mm² (16 ila 24 AWG) [ferrullü: 0,25 ila 0,75 mm² (18 ila 23 AWG)] |
|
Doğrusal Aralık: |
1,5 mm (60 mil) |
|
Önerilen Aralık Ayarı: |
1,0 mm (40 mil) |
|
Çıkış Direnci: |
50 Ω |
|
Besleme Duyarlılığı: |
Giriş voltajındaki her volt değişim için çıkış voltajında 2 mV'den az değişiklik |
Rekabetçi Avantaj
Yüksek Sıcaklık ve Kimyasallara Direnç
-52°C ile +177°C (-62°F ile +351°F) aralığında çalışmak üzere tasarlanmış ve kimyasal olarak agresif ortamlara uyumlu olan kablo, endüstriyel süreç otomasyonunda uzun vadeli güvenilirlik sağlar.
Sinyal Bütünlüğü ve Gerilim Değişimlerine Düşük Duyarlılık
Giriş voltajındaki değişim başına 2 mV'den az çıkış değişimiyle uzatma kablosu, otomatik tahmini bakım sistemleri için kritik olan yüksek doğrulukta titreşim ve konum ölçümlerini korur.
Sağlam mekanik tasarım
Patentli CableLoc ve ClickLoc bağlantıları 220 N (50 lb) çekme dayanımı sağlayarak otomatik makinelerde yanlışlıkla bağlantının kopmasını önler ve sinyal kararlılığını korur.
Kısıtlı Alanlarda Esnek Kurulum
6,5 metrelik kablo uzunluğu ve zırhlanmamış, konnektör korumalı tasarım, santrifüj kompresörler ve diğer küçük hedefli uygulamalarda tipik olan dar, yandan görünüm veya ters montaj ortamlarına kurulum imkanı sağlar.
Kusursuz Sistem Güncelleme Uyumluluğu
NSv probları ve mevcut 3300 RAM veya 3000/7000 serisi sistemlerle tamamen uyumlu olup tüm donanımın değiştirilmesine gerek kalmadan maliyet açısından verimli otomasyon sistemi yükseltmelerine olanak tanır.
