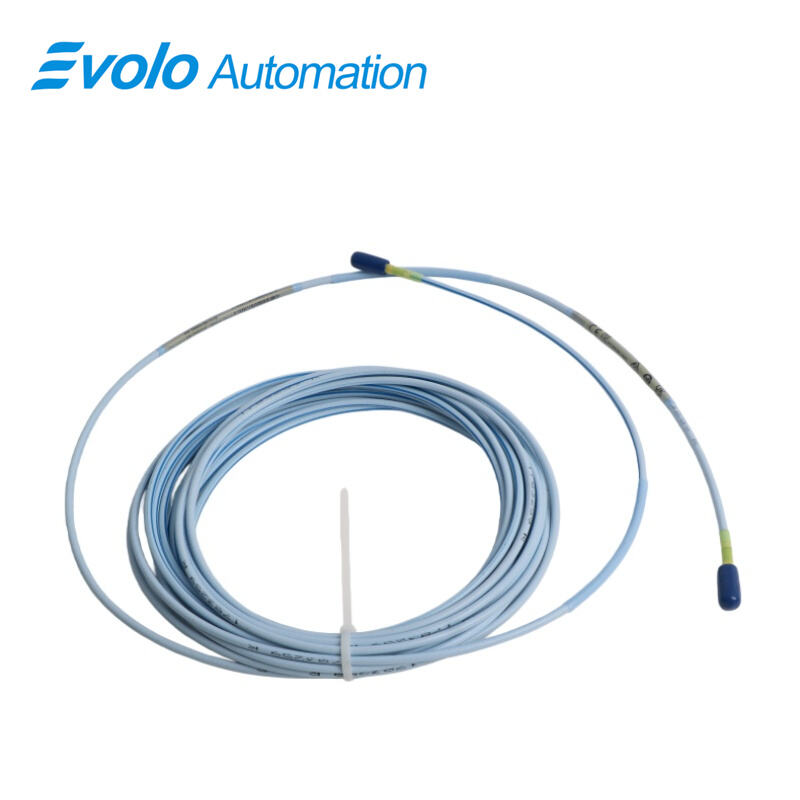

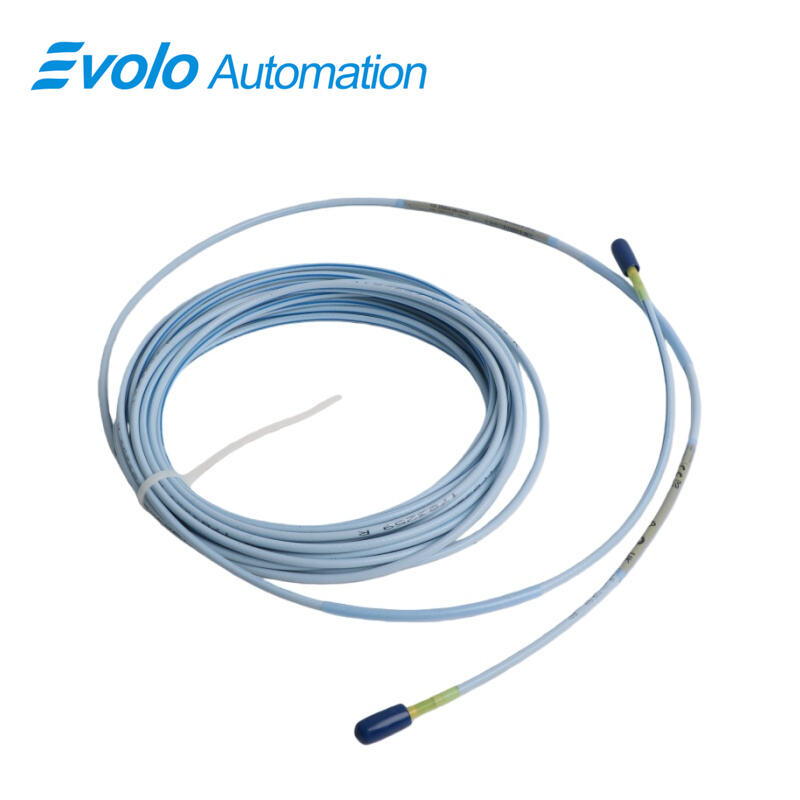

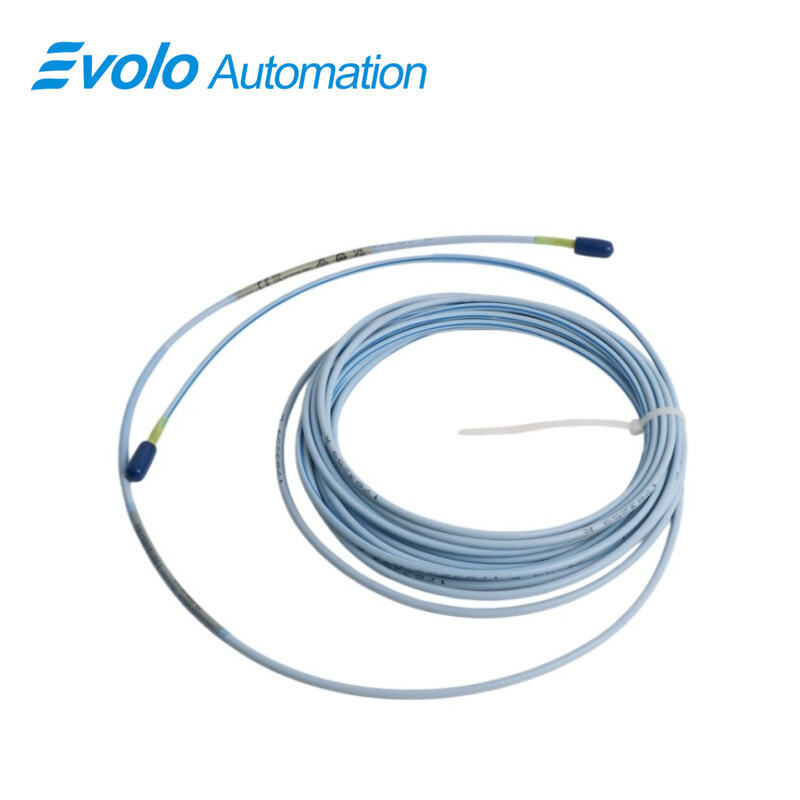

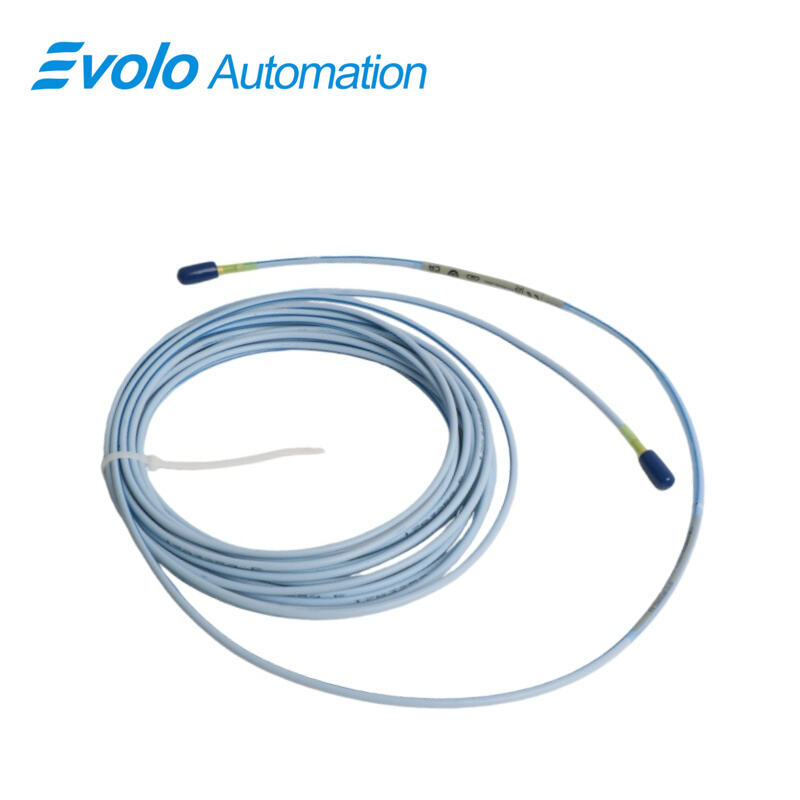

330854-080-24-00 3300 XL 25 mm Uzatma Kablosu

Genel Bakış

Üretim Yeri:	Amerika
Marka Adı:	Bently Nevada
Model Numarası:	330854-080-24-00
Paketleme Detayları:	Orijinal yeni Fabrika Mühürü
Teslimat Süresi:	5-7 Gün
Ödeme Şartları:	T\/T
Tedarik Kapasitesi:	Stokta

Hızlı Detay

Açıklama

330854-080-24-00buhar türbini diferansiyel genişleme izleme sistemlerinde kullanılan bir 3300 XL 25 mm uzatma kablosudur. 3300 XL transdüser zincirinde 330854-080-24-0025 mm prob ile Proximitor sensörünü birleştirir ve 0,787 V/mm’lik sinyali 8,0 m’lik bir mesafe boyunca ileterek aktarır. 75 Ω’luk triaksial PFA FluidLoc yapısıyla 330854-080-24-00tipik bir kapasite değeri olan 69,9 pF/m sağlar; bu da buhar türbini jeneratörlerinde rotor eksenel hareketi ölçümü için gereken 12,7 mm ölçüm aralığında doğru iletimi mümkün kılar.

−35°C ila +200°C arasında derecelendirilmiştir; 330854-080-24-00yağ buharı ve ısıya maruz kalan türbin muhafazaları ile itme yatağı bölgelerinin içinde çalışır. Yüksek sıcaklık dayanımlı FluidLoc kılıfı 330854-080-24-00akışkanın kablo yolu boyunca yayılmasını önler ve 16–24 AWG aralığındaki alan kablolaması, izleme rafalarına ve DCS titreşim koruma panolarına doğrudan bağlanır. Otomasyon sistemlerinde, 330854-080-24-00prob yer değiştirme verilerini koruma monitörlerine aktararak operatörlerin, başlangıç, yükleme ve durma koşulları sırasında rotor ile stator büyüme farklarını gözlemlemesini sağlar.

Uygulamalar

Buhar türbinlerinde mil eksenel hareketinin izlenmesi
3300 XL diferansiyel genişleme sisteminde, 330854-080-24-0025 mm’lik probtan alınan 0,787 V/mm yer değiştirme sinyalini, 8,0 m’lik bir mesafe boyunca Proximitor sensöre taşır. 12,7 mm’lik doğrusal ölçüm aralığıyla, 330854-080-24-00operatörlerin türbin başlangıcında ve yük artışı sırasında rotor büyümesini takip etmesine olanak tanır. 69,9 pF/m kablo kapasitesi, gerilim sinyalinin kalibrasyon toleransı içinde kalmasını sağlar; bu sayede eksenel hareket itme sınırlarına yaklaştığında koruma monitörü alarm verebilir.

Rotor ile muhafaza arasındaki diferansiyel genişleme ölçümü
Santral kontrol dolapları, ölçümleri verilerini şuradan alır: 330854-080-24-00rotor ve stator genleşmesini karşılaştırmak için. 330854-080-24-00titreşim izleme ünitelerine ve türbin gözetim ölçüm panolarına doğrudan bağlanır. Mühendisler, iletilen değeri kullanarak ısıtma hızının veya yük rampasının ayarlanması gerekip gerekmediğini belirler.

İtme yatağı muhafazası yakınında yüksek sıcaklık izlemesi
Türbin muhafazalarının içindeki sıcaklıklar 150 °C’yi aşabilir. –35 °C ila +200 °C aralığında çalışacak şekilde tasarlanmıştır. 330854-080-24-00yatak muhafazaları ve yağ contaları yakınında çalışır. PFA yalıtımlı 75 Ω üçlü eksenli yapı, prob sinyalinin sürekli çalışma sırasında sinyal kaybı olmadan otomasyon sistemine ulaşmasını sağlar.

Özellikler

Rekabetçi Avantaj

Prob sinyalini uzun türbin yönlendirme hatları boyunca iletmek
8,0 m uzunluğu 330854-080-24-00i̇zleme ünitesinin sıcak bölge dışında kalırken probun türbin muhafazasının içine monte edilmesini sağlar. Tipik 69,9 pF/m kapasite, diferansiyel genleşme ölçümlerinde ölçüm hatasını önleyerek tam kablo boyunca doğru sinyal genliğini korur.

Yağ buharı ve yüksek sıcaklık ortamlarında çalıştırılabilir
FluidLoc PFA kılıfı, 330854-080-24-00kabloda yağ geçişini engeller ve 200°C’ye kadar sıcaklıklara dayanır. Bu, yağlama yağı ve ısı bulunduğu yerlerde, özellikle itme yataklarına yakın kurulum yapılmasına olanak tanır.

Elektromanyetik alanlardan kaynaklanan ölçüm bozulmasını azaltın
Kullanılan 75 Ω üçlü koaksiyel ekranlama, 330854-080-24-00yakındaki jeneratörler ve uyarma sistemlerinden kaynaklanan elektromanyetik girişimi en aza indirir. İletilen yer değiştirme gerilimi, jeneratör salonlarında bile koruma izleme cihazları tarafından okunabilir kalır.

Uyarlama elemanı olmadan doğrudan koruma izleme cihazlarına bağlanın
330854-080-24-000,2 ila 1,5 mm² arası saha kablolamasını kabul eder ve doğrudan Proximitor sensörlerine ve izleme modüllerine yönlendirilir. Bakım ekipleri, türbin izleme panosundaki kablolamayı değiştirmeden kablo değişimini gerçekleştirebilir.
