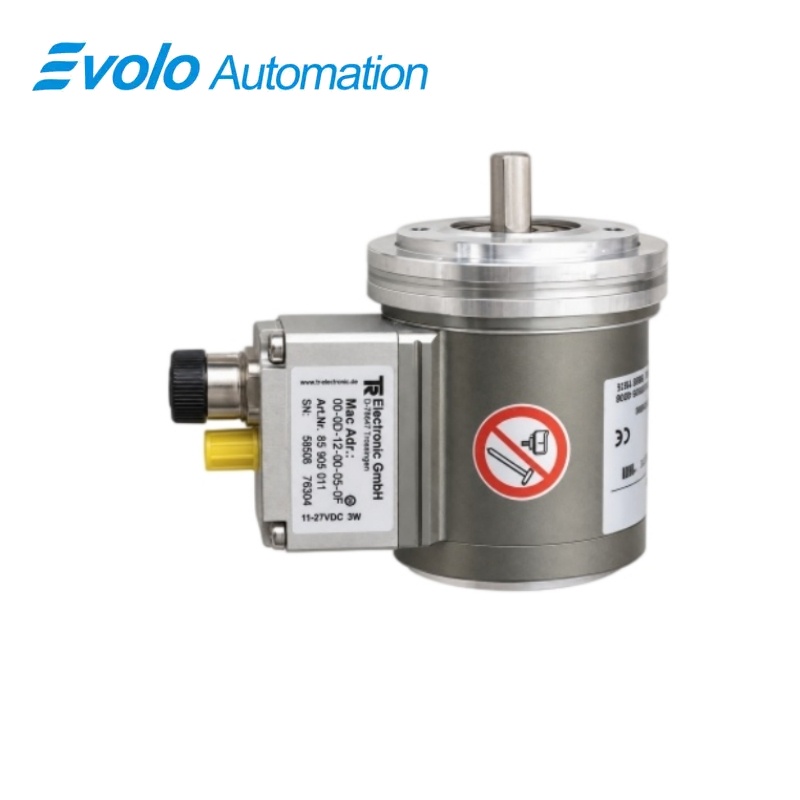

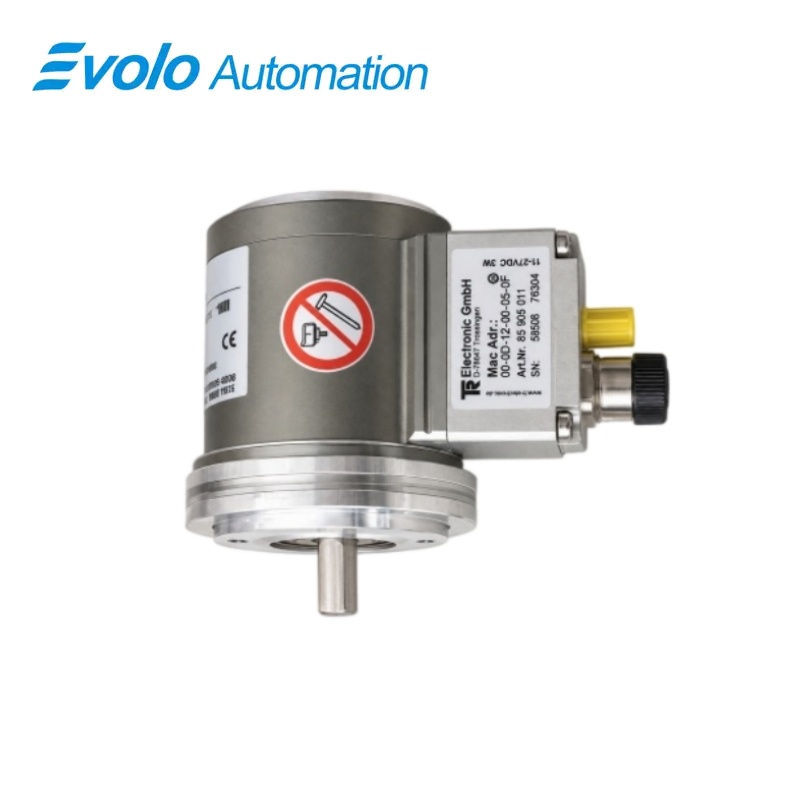

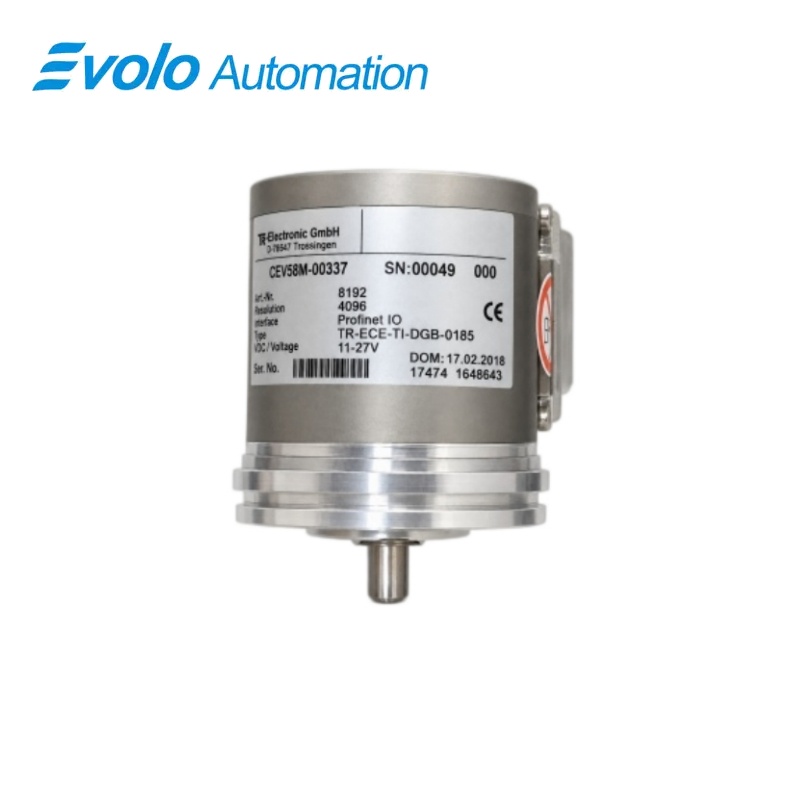

TR-Electronic CEV58M PROFINET IO Absolute Rotary Encoder CEV58M-00337
Tagagawa: TR-Electronic
Kondisyon: Brand New
Lead Time: Nasa Stock
Pinagmulan: Alemanya
Garantiya: 12 Buwan
Email: [email protected]
whatsApp: +86-18150117685
- Buod
- Buod ng Produkto
- Mga Pangunahing Function
- Opisyal na Mga Tukoy
- Kadalasang Itinatanong na mga Katanungan
- Kakatayan at Mga Paalala sa Pag-order
- Mga Best-Selling na Modelo
- Mga Iminumungkahing Produkto
Buod
SIEMENS · TR-Electronic CEV58M
CEV58M-00337 CEV58M PROFINET IO Absolute Rotary Encoder
Ang TR-Electronic CEV58M ay isang multiturn absolute rotary encoder na may 8,192 hakbang bawat pag-ikot, 4,096 na pag-ikot, at isang PROFINET IO interface sa loob ng isang IP65 housing.
Sa Isang Sulyap
| Brand | TR-Electronic |
|---|---|
| Modelo | CEV58M-00337 |
| Uri ng Produkto | multiturn PROFINET IO absolute rotary encoder |
| Koreng paggawa | Nag-uulat ng tiyak na posisyon ng shaft sa pamamagitan ng isang real-time industrial Ethernet interface |
| Aplikasyon o Compatible na Seri | PROFINET IO motion, positioning, at machine-feedback systems |
Tumpak na Pagkakakilanlan
I-match ang CEV58M-00337 letra-katawan at kumpirmahin ang buong CEV58M PROFINET IO Absolute Rotary Encoder designation.
Pagsasaayos ng Interface
I-verify ang nakainstalang power supply, mga port, field connections, at kinakailangang accessories bago ikonekta ang kapalit.
Pagsusuri ng Konpigurasyon
Panatilihin ang naaprubahang engineering project, network parameters, at application data na ginagamit ng nakainstalang sistema.
Buod ng Produkto
Ang TR-Electronic CEV58M ay isang multiturn absolute rotary encoder na may 8,192 hakbang bawat pag-ikot, 4,096 na pag-ikot, at isang PROFINET IO interface sa loob ng isang IP65 housing.
Ang encoder ay nakakaresolba ng 8,192 hakbang bawat pag-ikot sa loob ng 4,096 na pag-ikot para sa patuloy na position feedback. Ang dalawang D-coded M12 Ethernet socket at Conformance Class C ay sumusuporta sa integrasyon sa real-time PROFINET IO networks. Ang 10 mm shaft, ZB50 flange, at IP65 enclosure ay angkop para sa machine-mounted position feedback.
Mga Pangunahing Function
Panghuling Sukat na Multiturn
Ang encoder ay nagreresolba ng 8,192 na hakbang bawat isang pag-ikot sa loob ng 4,096 na pag-ikot para sa tuloy-tuloy na feedback ng posisyon.
Konektibidad ng PROFINET IO
Dalawang D-coded na M12 Ethernet socket at suporta sa Conformance Class C para sa integrasyon sa real-time na PROFINET IO network.
Industriyal na Disenyo ng Mekanikal
Isang 10 mm na shaft, ZB50 na flange, at IP65 na enclosure na angkop para sa machine-mounted na position feedback.
Opisyal na Mga Tukoy
| Mga Hakbang Bawat Isang Pag-ikot | 8,192 |
|---|---|
| Bilang ng pag-ikot | 4,096 |
| Interface ng Komunikasyon | PROFINET IO |
| PROFINET Conformance Class | C |
| PROFINET na espesipikasyon | 2.2 |
| Boltahe ng suplay | 11 hanggang 27 V DC |
| Konektor ng Enerhiya | 1 x 4-pin na M12 |
| Mga Network Connector | 2 x 4-pin na M12 D-coded na female |
| Oriyentasyon ng connector | Radial |
| Flange | ZB50 / 65 mm |
| Shaft | 10 mm na may 19.5 mm na patag |
| Temperatura ng pagpapatakbo | 0 hanggang 60 °C |
| Antas ng proteksyon | IP65 |
| Reference ng firmware | 437742 |
Kadalasang Itinatanong na mga Katanungan
Anong saklaw ng posisyon ang ibinibigay ng CEV58M-00337?
Nakakaresolba ito ng 8,192 na posisyon bawat rebolusyon sa loob ng 4,096 na rebolusyon.
Anong network ang ginagamit ng CEV58M-00337?
Ang encoder ay nakikipag-usap sa pamamagitan ng PROFINET IO at sumusunod sa Conformance Class C.
Anong suplay ang dapat ikonekta sa CEV58M-00337?
Magbigay ng reguladong 11 hanggang 27 V DC na suplay gamit ang apat-na-pin na M12 power connector.
Paano isinisisi ang mga kable ng PROFINET sa CEV58M-00337?
Gamitin ang dalawang radial na apat-na-pin na M12 D-coded na pambabae na Ethernet connector.
Maaari bang i-install ang CEV58M-00337 sa isang lugar na may IP65 rating?
Oo; ang kahon ay may IP65 rating kapag tama ang pag-mount at koneksyon nito.
Anong mga mechanical na sukat ang dapat suriin para sa CEV58M-00337?
Kumpirmahin ang ZB50 flange, 65 mm na diameter ng flange, at 10 mm na shaft kasama ang 19.5 mm na flat nito.
Anong mga setting ang dapat i-record bago palitan ang CEV58M-00337?
I-record ang pangalan ng device, mga parameter ng IP, scaling, preset, direksyon, at konpigurasyon ng controller.
Kakatayan at Mga Paalala sa Pag-order
Compatibility Checklist
- Tugmaan ang ZB50 flange, 10 mm na shaft, at clearance ng radial connector.
- Kumpirmahin ang suporta sa PROFINET Conformance Class C sa controller at engineering project.
- Panatilihin ang pangalan ng device, mga parameter ng network, resolusyon, direksyon, at mga setting ng preset.
