TB805 3BSE008534R1 Adaptor para sa Kable ng Modulebus Extension, Tsina TB805 3BSE008534R1 Adaptor para sa Kable ng Modulebus Extension Mga Tagagawa, Mga Tagasuplay, Pabrika

Pangkalahatang Paglalarawan

Pinagmulan:	Sweden
Pangalan ng Brand:	ABB
Numero ng Modelo:	TB805 3BSE008534R1
Mga Detalye ng Pakete:	Orihinal na bagong nakaselyad sa pabrika
Oras ng Pagpapadala:	5-7 araw
Mga Tuntunin sa Pagbabayad:	T/T
Kakayahang Mag-supply:	Nasa imbentaryo

Mga teknikal na tukoy

Parameter	Halaga
Modelo	TB805 (3BSE008534R1)
Mga sukat	11.6 x 2.8 x 3.1 cm
Timbang	0.04 kg
Uri ng module	Adaptor para sa Kable ng Modulebus Extension
Uri ng Konektor	D-sub 25 Babae
Pangunahing Gamit	Isa ang kailangan bawat TK801 extension cable
Serye	S800
Impormasyon Tungkol sa RoHS	Sumasunod sa Direktiba ng EU 2011/65/EU
Kategorya ng WEEE	5. Maliit na Kagamitan (Walang Sukat sa Labas na Hihigit sa 50 cm)
Bilang ng mga baterya	0
CE mark	Oo
Kaligtasan sa Koryente	IEC 61131-2; UL 61010-1; UL 61010-2-201
MAPANLINLANG NA LOKASYON	C1 Div 2 cULus; C1 Zone 2 cULus; ATEX Zone 2
Sertipikasyon para sa Dagat	ABS; BV; DNV; LR
Operating Temperature	0°C hanggang +55°C
Storage temperature	-25°C hanggang +70°C
Relatibong kahalumigmigan	5% hanggang 95% RH, hindi nagkakondensar
Antas ng polusyon	Antas 2 (IEC 60664-1)
Proteksyon Laban sa Corrosion	ISA-S71.04: G3
Protection Class	IP20 (IEC 60529)
Mga Pamantayan sa Mekanikal	IEC 61131-2
EMC	EN 61000-6-4; EN 61000-6-2
Overvoltage Category	IEC/EN 60664-1
Klase ng Kagamitan	Klase I (IEC 61140, protektado sa lupa)
Pagpapatupad ng ROHS	EU RoHS; UAE RoHS; CN RoHS
Pagsunod sa WEEE	DIRECTIVE 2012/19/EU

Paglalarawan

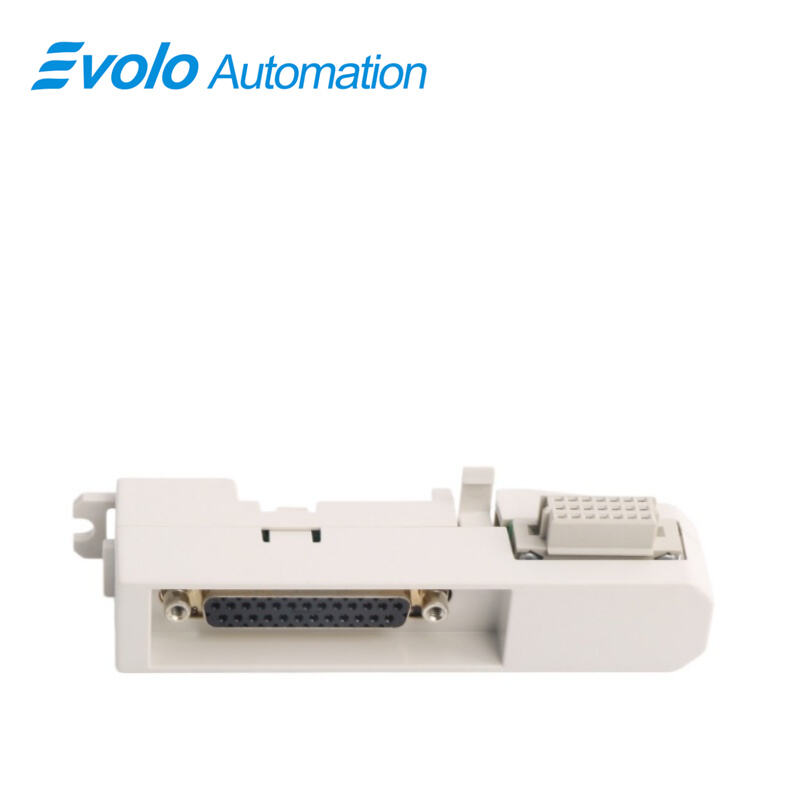

Ang TB805 3BSE008534R1 Ginagamit ang ModuleBus Cable Adaptor kasama ang TB806 at TK801V0xx upang palawigin ang ModuleBus. Sa pamamagitan ng extension na ito, maaaring i-mount ang mga I/O module sa parehong electrical ModuleBus sa iba’t ibang DIN rail. Mayroon itong D-sub 25 female connector at kinakailangan para sa bawat koneksyon ng TK801 extension cable.

Mga Aplikasyon

Mga halaman ng petrochemical: Ginagamit para sa mga distributed monitoring station at para ikonekta ang mga I/O module sa iba’t ibang cabinet.

Mga malalaking power plant: Nagpapahintulot ng bus extension sa loob ng kumplikadong DCS system sa mga control room.

Mga offshore drilling plant: Karaniwang ginagamit sa mga automation cabinet sa offshore platform dahil sa kanilang marine certification.

Mga steel at metallurgical plant: Ginagamit sa mga field control unit sa mahabang production line.

Mga wastewater treatment plant: Ginagamit para ikonekta ang mga pump station at monitoring unit na nakadistribyu sa iba’t ibang lugar.

Mga katangian

Extension Connectivity: Nagbibigay ng maaasahang koneksyon para sa mga Modulebus extension cable

Uri ng Connector: D-sub 25 female interface para sa integrasyon ng TK801 cable

Kompaktong Disenyo: Mga manipis na sukat para sa madaling pag-install sa mga sistema ng kontrol

Kailangan ng Sistema: Isa pang TB805 ang kailangan bawat TK801 na extension cable

Pagsunod sa Pamantayan: Sumusunod sa RoHS, WEEE Category 5 (maliit na kagamitan)

Tibay: Magaan ngunit matibay na konstruksyon para sa mga industriyal na kapaligiran

Pagpapanatili

Pagsuri sa Pagpapakete: Suriin ang mga turnilyo sa mga koneksyon ng kable para sa anumang luwag bawat anim na buwan.

Proteksyon Laban sa Alikabok sa Interface: Sa mga madumi na kapaligiran sa pabrika, tiyaking naka-install ang adapter sa isang maayos na nakasiradong kabinet.

Madalas Itanong

Q: Ilan ang TB805 3BSE008534R1 mga kinakailangang adapter para sa isang koneksyon ng bus expansion?
Sagot: Karaniwan, isa ang TB805 3BSE008534R1 adapter na kailangan sa isang dulo ng bawat TK801 na expansion cable.

T: Ang TB805 3BSE008534R1 isang pasibong o aktibong device?
A: Ito ay isang pasibong mekanikal/interface adapter at hindi nangangailangan ng panlabas na power supply.

Q: Maaari bang ikonekta ang expansion cable sa pamamagitan ng TB805 3BSE008534R1 maaaring i-plug habang naka-on?
A: Hindi inirerekomenda. Ang hot-plugging sa bus interface ay maaaring mag-trigger ng ModuleBus error at magdulot ng fault state sa CPU.

Q: Ano ang maximum na suportadong haba ng expansion kapag ginagamit ang TB805 3BSE008534R1 ?
A: Ito ay nakasalalay sa napiling TK801 cable type. Ang S800 system bus expansion ay karaniwang limitado ng maximum na payagan na haba ng bus na tinakda ng mga technical specification ng sistema.

Tanong: Ano ang pagkakaiba ng TB805 3BSE008534R1 at TB806?
A: TB805 3BSE008534R1 ay karaniwang ginagamit bilang bus “out” adapter, samantalang ang TB806 ay ginagamit bilang bus “in” adapter sa expansion chain.
