Siemens 6ES7193-6BP40-0BA1 SIMATIC ET 200SP BU15-P16+A0+12B/T BaseUnit

Pangkalahatang-ideya

SIEMENS SIMATIC ET 200SP

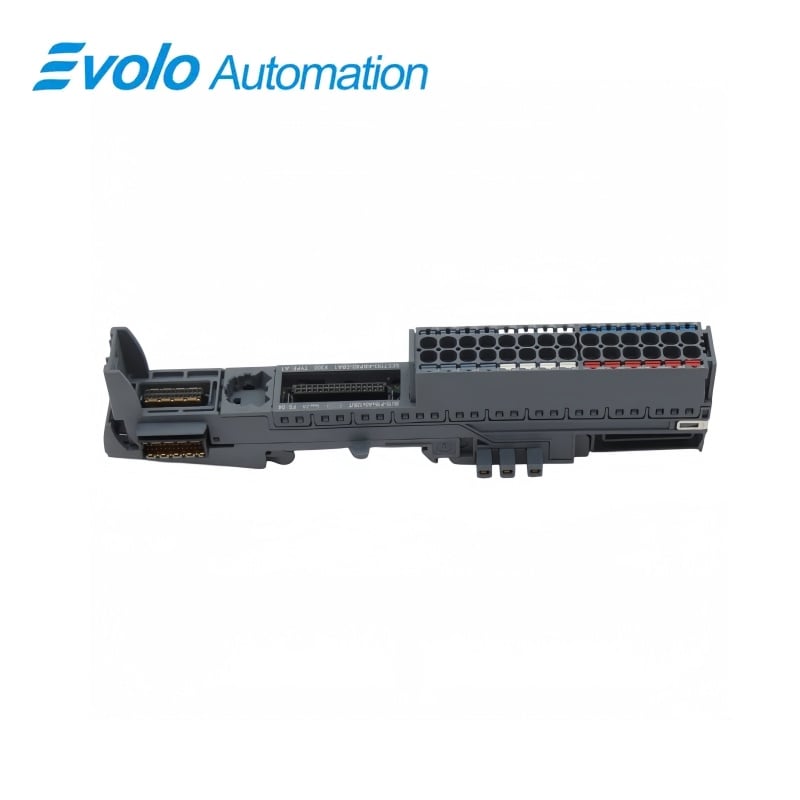

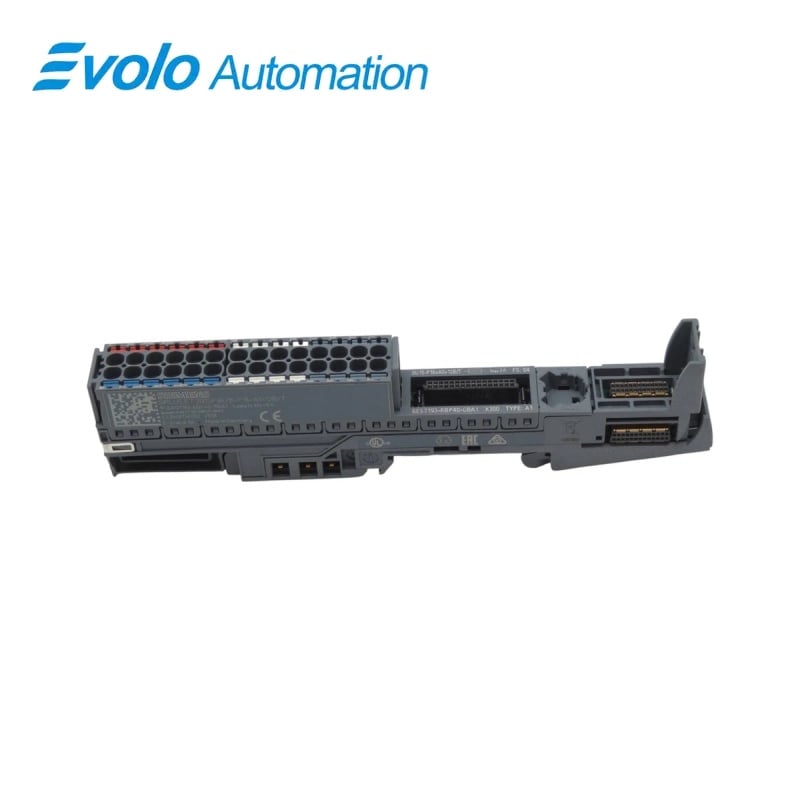

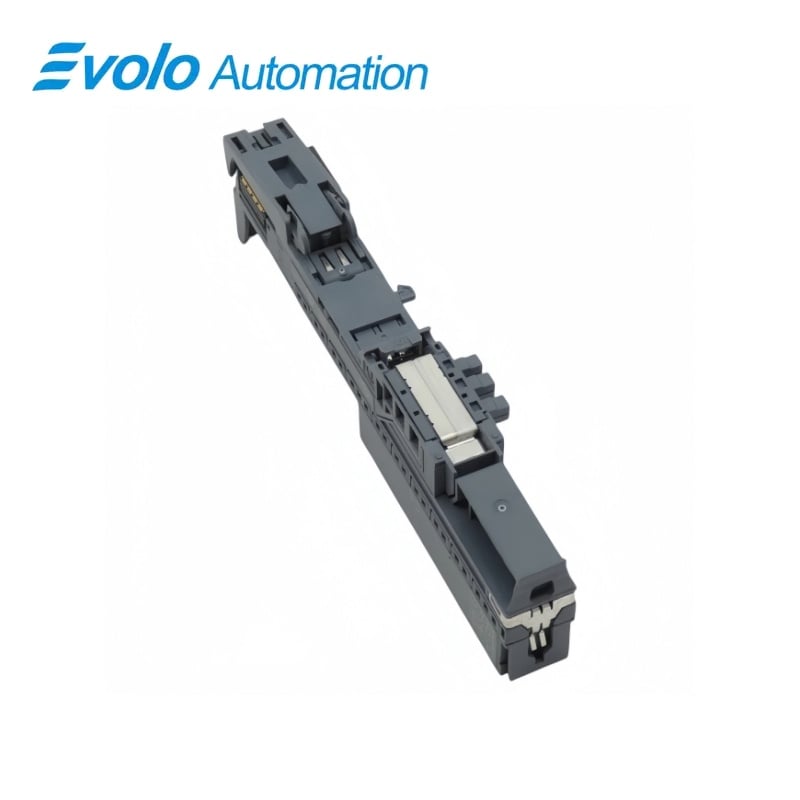

6ES7193-6BP40-0BA1 SIMATIC ET 200SP BU15-P16+A0+12B/T BaseUnit

Isang A1 BaseUnit na may nakaimplimentong pagkuha ng temperatura, 16 na proseso ng terminal, at dalawang grupo ng limang add-on terminal, na nag-uugnay sa load group mula sa kaliwa.

Sa Isang Sulyap

Tatak	Siemens
Modelo	6ES7193-6BP40-0BA1
Uri ng Produkto	A1 BaseUnit
Koreng paggawa	Nagbibigay ng terminal base para sa pagkuha ng temperatura
Aplikasyon	Kasalungat na mga module ng input ng temperatura para sa ET 200SP

Nakaimbak na sensor ng temperatura

Ang base na A1 ay kasama ang pagkuha ng temperatura.

Sampung karagdagang koneksyon

Dalawang grupo ng limang terminal ang nagpapalawak sa lokal na kaayusan ng kable.

Patuloy na potensyal na grupo

Ang suplay ay dinadaan mula sa BaseUnit sa kaliwa.

Buod ng Produkto

6ES7193-6BP40-0BA1 Nagbibigay ng kaayusan ng BU15-P16+A0+12B/T para sa mga module ng ET 200SP na nangangailangan ng base na A1 para sa pagkuha ng temperatura.

Ang extended na housing na may sukat na 141 mm ay pinauunlad ang proseso ng mga terminal kasama ang sampung karagdagang koneksyon habang pinapanatili ang umiiral na load group.

Pokus sa pag-order: Isumasalo ang kinakailangan ng pagkuha ng temperatura sa A1 at ang kaayusan ng patuloy na grupo, imbes na pumili ng bagong grupo ng BaseUnit na may iba’t ibang layout ng terminal.

Mga Pangunahing Function

Magbigay ng lokal na sanggunian ng temperatura

Ang nakaimbak na sensor ng temperatura ang nagbibigay ng function ng pagkuha ng temperatura na kailangan para sa katumbas na kaayusan ng module.

Palawakin ang mga kable na koneksyon

Dalawang set ng limang karagdagang terminal ang kasama ng 16 na proseso ng terminal at dalawang koneksyon ng supply-bus na P1/P2.

Ipatuloy ang umiiral na grupo ng karga

Ang BaseUnit ay nag-uugnay sa potensyal na grupo mula sa kaliwa at hindi nagsisimula ng bagong grupo.

Opisyal na Mga Tukoy

Nakatakdang boltahe ng suplay	24 V DC
Layout ng Proseso-Terminal	16 na push-in na terminal; walang AUX na terminal
Layout ng Karagdagang Terminal	Dalawang grupo ng limang terminal
Mga Koneksyon ng Supply-Bus	Dalawang terminal na nakakonekta sa P1 at P2
Pinakamataas na Kasalukuyang Bus	10 A sa P1 at P2
Pinakamataas na Kasalukuyang Proseso-Terminal	2 A
Proteksyon sa Supply-Line	24 V DC, 10 A na miniature circuit breaker na may B o C na katangian
Uri ng Pampinsala–Boltaheng Pagsusulit	707 V DC
Seksyon ng Conductor	0.14–2.5 mm² (AWG 26–14)
Temperatura ng operasyon sa pahalang	−30 hanggang +60 °C
Temperatura ng operasyon sa patayo	−30 hanggang +50 °C
Pinakamataas na taas para sa instalasyon	5,000 m; may mga limitasyon sa taas na higit sa 2,000 m
Pinakamababang Punto ng Rosas	−60 °C, angkop para sa mga aplikasyon sa dry-room
Mga Label sa Pagkakakilanlan ng Terminal	CC00–CC09 para sa mga process terminal; CC74 para sa mga add-on terminal
Kabuuang sukat	15 × 141 × 35 mm (Lapad × Taas × Lalim)
Humigit-kumulang na timbang	50 g

Opisyal na sanggunian: Siemens A1 Temperature BaseUnit Data Sheet

Mga Madalas Itanong

Bukabuka ba ng 6ES7193-6BP40-0BA1 ang hiwalay na potential group para sa aking temperature module?

Ang BaseUnit ay nagpapatuloy sa grupo sa kaliwa nito at hindi nagbubuo ng bagong posibleng grupo.

Kailangan ko ba ng hiwalay na sensor ng temperatura sa loob ng 6ES7193-6BP40-0BA1?

Ang pagkuha ng temperatura ay nakaimbak na sa A1 BaseUnit.

Ilang karagdagang punto ng kable ang ibinibigay ng 6ES7193-6BP40-0BA1 bukod sa mga terminal ng proseso nito?

Ang base ay nagbibigay ng dalawang grupo ng limang karagdagang terminal at dalawang koneksyon sa mga bus na P1/P2.

Aling mga label ng pagkakakilanlan ang naghihiwalay sa mga karagdagang terminal sa 6ES7193-6BP40-0BA1?

Ang mga karagdagang terminal ay gumagamit ng mga label na CC74, samantalang ang mga terminal ng proseso ay tumatanggap ng mga label na CC00–CC09.

Ang 6ES7193-6BP40-0BA1 ba ay umaangkop sa parehong lawak ng taas na para sa isang 117 mm na BaseUnit?

Ang extended base na ito ay 141 mm ang taas, kaya kailangan nito ng higit pang espasyo sa vertical.

Maaari ko bang idagdag ang ET 200SP shield connection sa 6ES7193-6BP40-0BA1?

Ang koneksyon ng shield na naka-integrate sa sistema ay magagamit bilang opsyon.

Anong proteksyon sa sangay ang dapat kong ibigay para sa grupo na naglalaman ng 6ES7193-6BP40-0BA1?

Protektahan ang mga linya ng suplay gamit ang 24 V DC, 10 A miniature circuit breaker na may B o C characteristic.

Kakatayan at Mga Paalala sa Pag-order

Bago mag-order ng 6ES7193-6BP40-0BA1: Piliin ang A1 temperature-sensing BaseUnit na may sampung add-on terminal, isang bridged potential group, at sapat na espasyo para sa 141 mm housing.

Compatibility Checklist para sa 6ES7193-6BP40-0BA1

• I-match ang I/O module sa BU type A1 at sa kanyang kinakailangan sa pagkuha ng temperatura.
• Ituloy ang isang tama nang na-supply na load group mula sa kaliwa.
• Bigyan ng pahintulot ang 141 mm housing height at 15 mm station width.
• Gamitin ang CC74 identification sa mga add-on terminal group.
• Panatilihin ang kasalukuyang proseso-terminal sa loob ng 2 A at ang kasalukuyang P1/P2 bus sa loob ng 10 A.
• Pumili ng anumang accessory na pang-shield at mga limitasyon sa taas para sa pag-install.
