Siemens 6ES7131-6BF00-0BA0 SIMATIC ET 200SP DI 8x24VDC ST Input Module

Pangkalahatang-ideya

SIEMENS SIMATIC ET 200SP

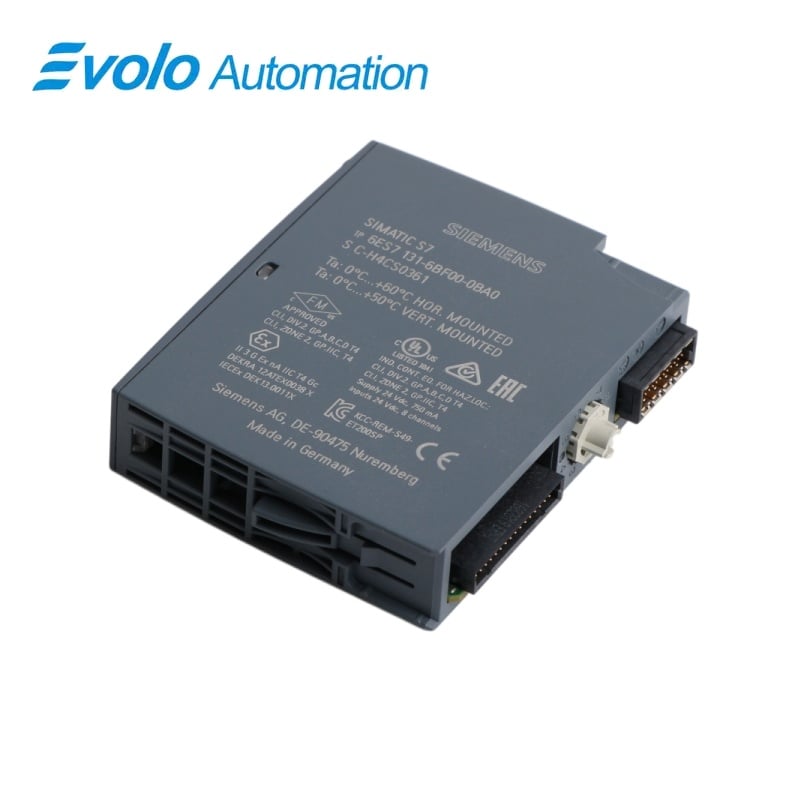

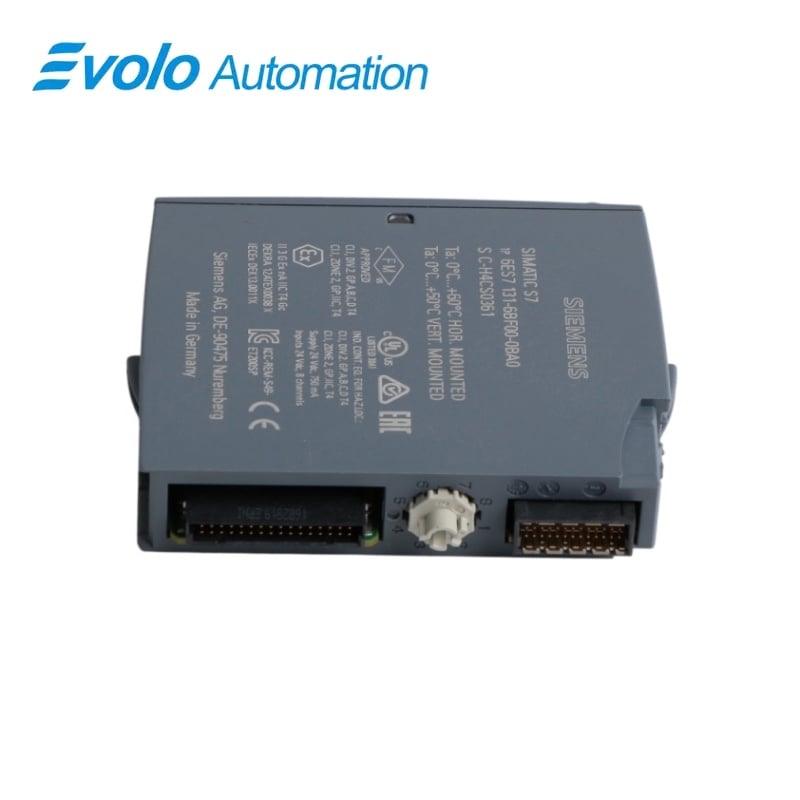

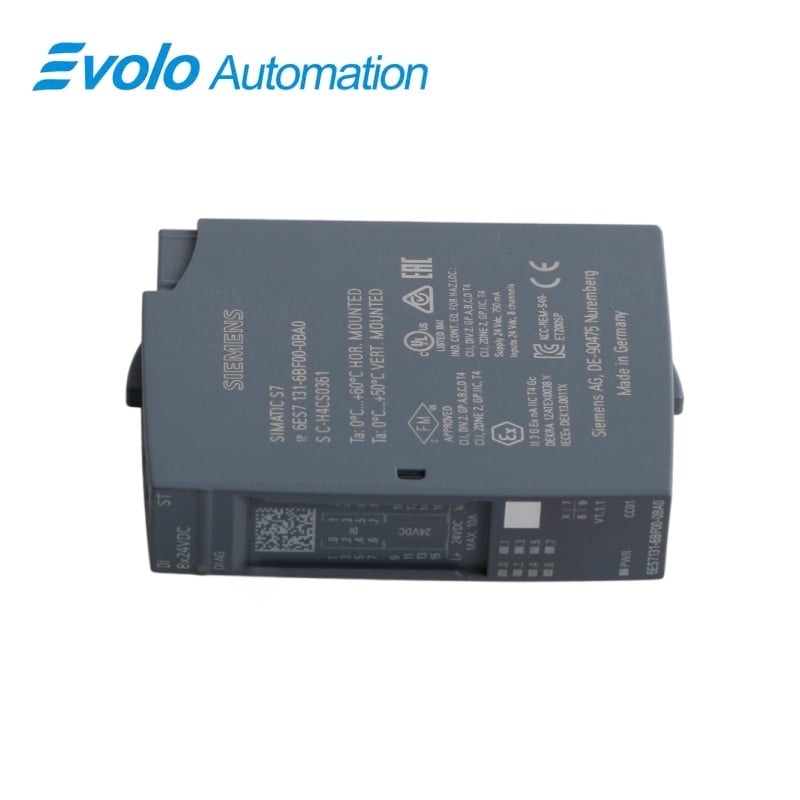

6ES7131-6BF00-0BA0 SIMATIC ET 200SP DI 8x24VDC ST Input Module

Isang walong-channel na PNP input module na may configurable na input delay, module diagnostics, at opsyonal na quality information para sa mga switch at two-wire sensors.

Sa Isang Sulyap

Tatak	Siemens
Modelo	6ES7131-6BF00-0BA0
Uri ng Produkto	Standard digital input module
Koreng paggawa	Nababasa ang discrete field signals
Aplikasyon	ET 200SP stations with A0 BaseUnits

Pagsusuri sa antas ng modyul

Ang mga pagsusuring mapipili ay sumasaklaw sa suplay na boltahe, putol na kawad, at maikling kircuit.

Input Filtering

Ang pagkaantala sa input ay maaaring pipiliin mula sa 0.05 hanggang 20 ms.

Opsyonang katayuan ng halaga

Ang impormasyon tungkol sa kalidad ay nagdaragdag ng isang byte sa lugar ng input address.

Buod ng Produkto

6ES7131-6BF00-0BA0 Kumukuha ng walo (8) na 24 V DC na field signal gamit ang isang sink-input circuit para sa PNP sensors at mga switch.

Ang Standard na modyul ay pinauunlad sa pamamagitan ng mapipiling pagsusuri, nakakonfigurang pag-filter, at opsional na data ng katayuan ng halaga, gamit ang A0 BaseUnits at CC01 terminal identification.

Pokus sa pag-order: Panatilihin ang Standard na bersyon na hiwalay mula sa Basic at High Feature na mga modyul, at isama lamang ang opsional na quality byte kapag ginagamit ng proyekto ang value status.

Mga Pangunahing Function

I-filter ang mga transisyon ng field-input

Ang mapipiling pagkaantala sa input mula sa 0.05 hanggang 20 ms ay nagbibigay-daan sa aplikasyon na balansehin ang oras ng tugon at pag-filter.

I-ulat ang mga kahinaan para sa input module

Ang diagnostics ay maaaring i-ulat ang nawawalang supply voltage, wire break, at short circuit, kung saan ang DIAG indicator ay nagpapakita ng kondisyon ng module.

Magbigay ng hiwalay na data-quality byte

Kapag naka-enable ang value status, isang karagdagang input byte ang nagpapahiwatig ng validity, at ang isang channel fault ay ginagawa ang value status na zero para sa lahat ng channels sa module na ito.

Opisyal na Mga Tukoy

Bilang ng Input Channel at Circuit	8 sink inputs para sa PNP signals
Saklaw ng Boltahe ng Suplay	24 V DC nominal; 19.2–28.8 V DC
Pinakamataas na Current Consumption ng Module	50 mA
Sensor-Supply Output	24 V DC, hanggang 700 mA, na may short-circuit protection
Mga Threshold ng Input Signal	Signal 0: −30 hanggang +5 V; signal 1: +11 hanggang +30 V
Karakteristikong kasalukuyang input ng signal-1	2.5 mA
Maaaring Piliin ang mga Pagkaantala sa Input	0.05, 0.1, 0.4, 0.8, 1.6, 3.2, 12.8 o 20 ms, kasama ang 30–500 µs depende sa haba ng kable
Kasalukuyang Kalmado ng Sensor na May Dalawang Wire	1.5 mA maximum
Karaktistikang Input	Mga uri ng IEC 61131 na 1 at 3
Input Address Allocation	1 byte ng mga input, kasama ang 1 byte kapag naka-enable ang impormasyon tungkol sa kalidad
Pinakamahabang haba ng signal cable	1,000 m na may shield; 600 m na walang shield
Kasaganaang pagkawala ng kapangyarihan	1 W
Potensyal na Pagkakaiba sa Pagitan ng mga Circuit	75 V DC o 60 V AC na may pangunahing insulation
Uri ng Pampinsala–Boltaheng Pagsusulit	707 V DC
Temperatura ng operasyon sa pahalang	0 hanggang +60 °C
Temperatura ng operasyon sa patayo	0 hanggang +50 °C
Lapad at timbang ng module	15 mm; humigit-kumulang 28 g

Opisyal na sanggunian: Siemens DI 8x24VDC ST Manual

Mga Madalas Itanong

Gaano karaming input address space ang dapat kong i-reserve para sa 6ES7131-6BF00-0BA0 na may impormasyon tungkol sa kalidad?

I-reserve ang isang byte para sa mga input at isang karagdagang byte para sa impormasyon tungkol sa kalidad.

Bakit naging zero ang lahat ng quality bits pagkatapos ng isang channel fault sa 6ES7131-6BF00-0BA0?

Ang isang fault sa isang channel ay nagtatakda ng value status na zero para sa lahat ng channel ng module na ito.

Maaari ko bang maikli ang input filter sa 6ES7131-6BF00-0BA0 para mas mabilis na tugon sa pag-switch?

Ang nakakonfigurang delay ay maaaring bawasan hanggang 0.05 ms, kasama ang karagdagang cable-dependent delay na 30–500 µs.

Anong mga two-wire sensor ang maaaring ikonekta sa 6ES7131-6BF00-0BA0?

Gamitin ang mga sensor kung saan ang quiescent current ay hindi lalampas sa 1.5 mA at kung saan ang mga signal ay sumusunod sa mga input characteristics.

Paano tumutulong ang mga indikador na PWR at DIAG sa pag-troubleshoot ng 6ES7131-6BF00-0BA0?

Ang PWR ay nagpapahiwatig ng presensya ng load supply, samantalang ang DIAG ay nagpapakilala sa module parameterization at diagnostic condition.

Maaari ko bang baguhin ang mga parameter sa 6ES7131-6BF00-0BA0 habang nananatili ang CPU sa RUN?

Ang mga parameter ay maaaring i-transfer gamit ang WRREC kasama ang data record 128, habang ang mga STEP 7 parameters ay muling magiging aktibo pagkatapos ng restart.

Kaya bang pabigyan ng kuryente ang sensor ang bawat panlabas na karga sa loob ng kabinet gamit ang 6ES7131-6BF00-0BA0?

Ang nakaimbak na sensor supply ay limitado sa 700 mA at dapat sukatin nang wasto para sa mga nakakonektang sensor.

Kakatayan at Mga Paalala sa Pag-order

Bago mag-order ng 6ES7131-6BF00-0BA0: Pumili ng walong-channel na Standard module kasama ang kanyang A0 BaseUnit, CC01 identification, at ang mga project settings para sa diagnostics, input delay, at value status.

Compatibility Checklist para sa 6ES7131-6BF00-0BA0

• Gamitin ang BU type A0 BaseUnit at CC01 terminal identification.
• Gamitin ang light-colored na BaseUnit para sa unang potential group sa station.
• I-reserve lamang ang dagdag na input byte kapag ang value status ay naka-enable.
• Sukatin nang wasto ang quiescent current ng dalawang-wire sensor at ang 700 mA sensor supply.
• I-assign ang supply, wire-break, at short-circuit diagnostics ayon sa kailangan ng application.
• Panatilihin ang eksaktong artikulo ng hardware na BF00 kapag pinapanatili ang umiiral na proyekto.
