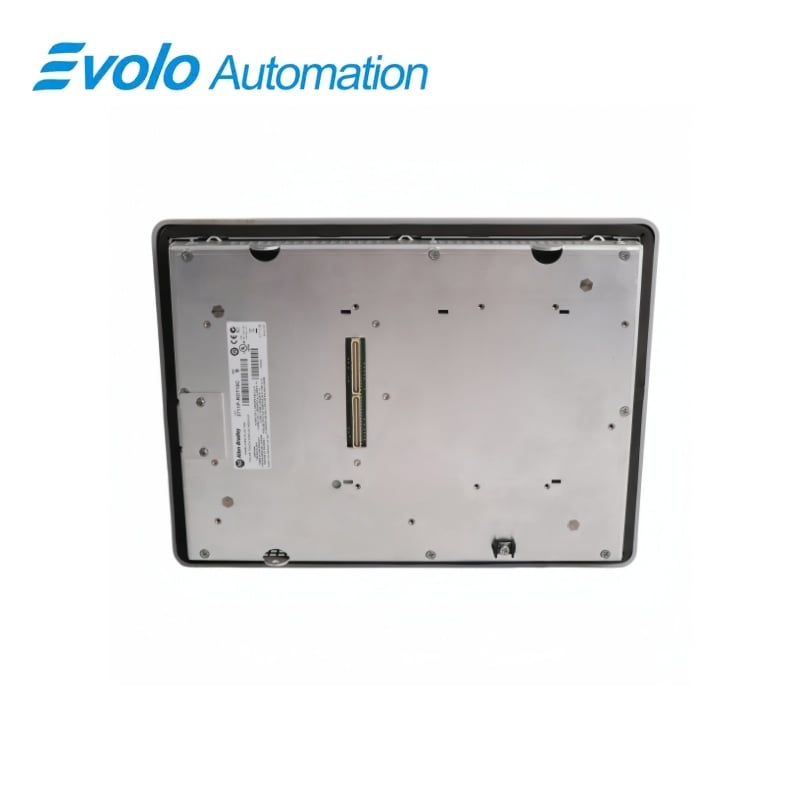

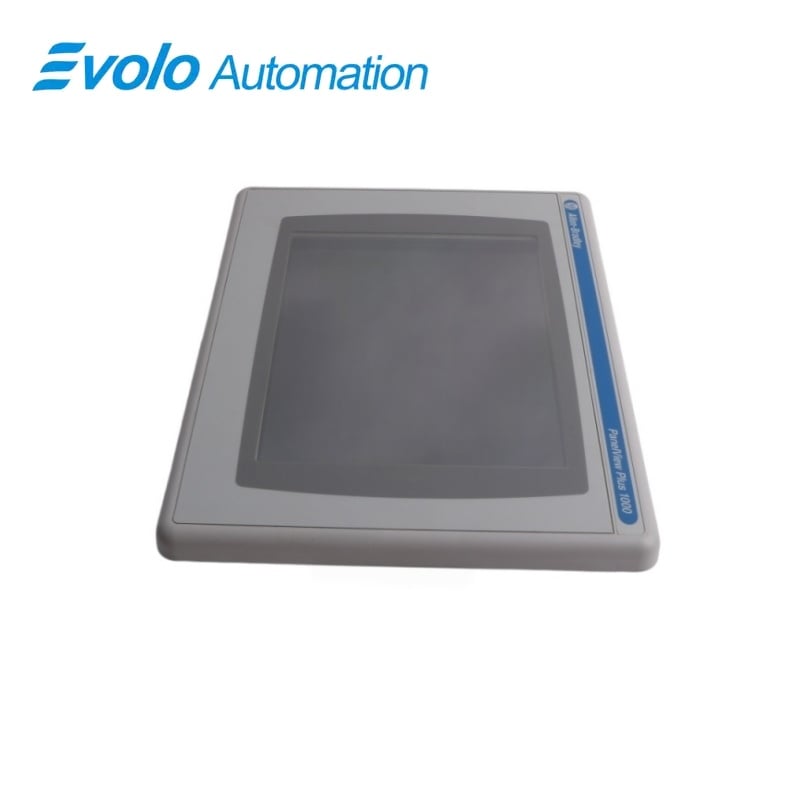

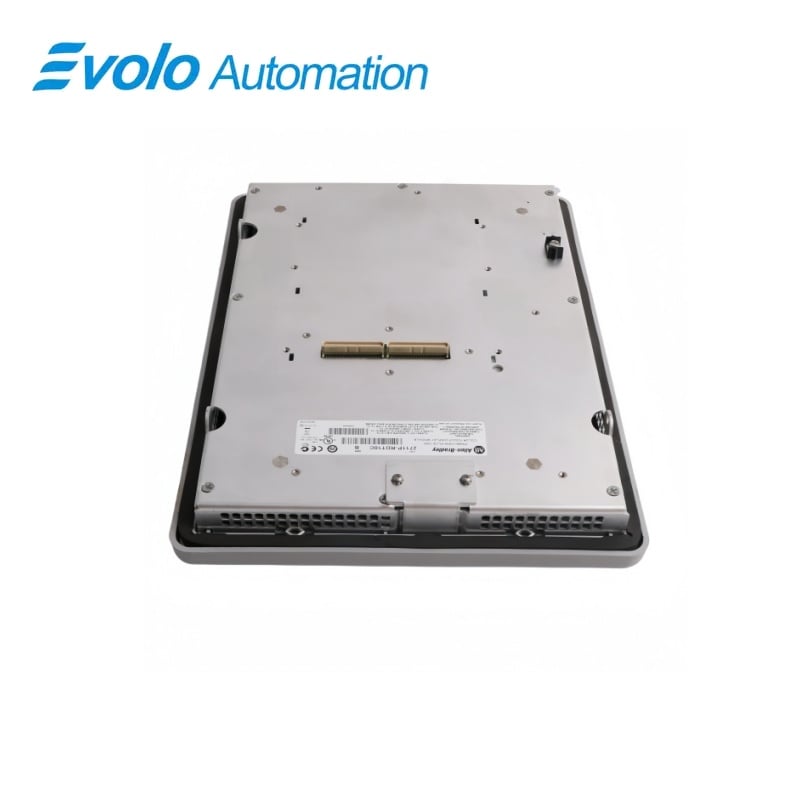

Rockwell Automation PanelView Plus 1000 Touch Color Display Module 2711P-RDT10C
Tagagawa: Rockwell Automation
Kondisyon: Brand New
Lead Time: Nasa Stock
Pinagmulan: Estados Unidos
Garantiya: 12 Buwan
I-email: [email protected]
whatsapp: +86-18150117685
- Pangkalahatang-ideya
- Buod ng Produkto
- Mga Pangunahing Function
- Opisyal na Mga Tukoy
- Mga Madalas Itanong
- Kakatayan at Mga Paalala sa Pag-order
- Mga Best-Selling na Modelo
- Mga Inirerekomendang Produkto
Pangkalahatang-ideya
Rockwell Automation • PanelView Plus Display Modules
2711P-RDT10C PanelView Plus 1000 Touch Color Display Module
Ang Allen-Bradley PanelView Plus display module ay nagkakasama ng 10.4-inch color TFT LCD at analog-resistive touch input para sa mga compatible na PanelView Plus 1000 terminals.
Sa Isang Sulyap
| Tatak | Allen-Bradley |
|---|---|
| Modelo | 2711P-RDT10C |
| Uri ng Produkto | 10.4-inch color touch display module |
| Koreng paggawa | Nagbibigay ng operator display at analog-resistive touch interface para sa mga compatible na PanelView Plus logic modules |
| Aplikasyon o Compatible na Seri | Mga PanelView Plus 1000 terminals na gumagamit ng tugmang display at logic-module architecture |
Tumpak na Pagkakakilanlan
I-match ang 2711P-RDT10C letra-katawan at i-konperma ang buong pagtukoy ng PanelView Plus 1000 Touch Color Display Module.
Pagsasaayos ng Interface
I-verify ang nakainstalang power supply, mga port, field connections, at kinakailangang accessories bago ikonekta ang kapalit.
Pagsusuri ng Konpigurasyon
Panatilihin ang naaprubahang engineering project, network parameters, at application data na ginagamit ng nakainstalang sistema.
Buod ng Produkto
Ang Allen-Bradley PanelView Plus display module ay nagkakasama ng 10.4-inch color TFT LCD at analog-resistive touch input para sa mga compatible na PanelView Plus 1000 terminals.
Ang aktibong-matriks na TFT ay nagpapakita ng 640 x 480 na larawan na may 211 x 158 mm na lugar para sa pagtingin. Ang harapang ibabaw na may kakayahang kumilos sa pamamagitan ng pagdikit ay nagbibigay ng direkta at walang hiyang pakikipag-ugnayan sa operator nang hindi kailangang magkaroon ng hiwalay na hardware para sa keyboard. Ang module ay idinisenyo upang makasalungat sa mga katugmang logic module ng PanelView Plus at maaaring pansinin nang hiwalay.
Mga Pangunahing Function
10.4 Pulgada na Kulay na Pagpapakita
Ang aktibong-matriks na TFT ay nagpapakita ng 640 x 480 na larawan na may 211 x 158 mm na lugar para sa pagtingin.
Analogong Resistibo na Input sa Pamamagitan ng Pagdikit
Ang harapang ibabaw na may kakayahang kumilos sa pamamagitan ng pagdikit ay nagbibigay ng direkta at walang hiyang pakikipag-ugnayan sa operator nang hindi kailangang magkaroon ng hiwalay na hardware para sa keyboard.
Arkitektura ng Display na Maaaring Palitan
Ang module ay idinisenyo upang makasalungat sa mga katugmang logic module ng PanelView Plus at maaaring pansinin nang hiwalay.
Opisyal na Mga Tukoy
| Laki ng display | 10.4 sa |
|---|---|
| Uri ng Display | LCD na kulay na aktibong-matriks na TFT |
| Resolusyon ng pixel | 640 x 480 |
| Sukat ng pagpapakita | 211 x 158 mm |
| Teknolohiyang Pambuhos | Analog na resistive |
| Rating ng Pagpapagana sa Pamamagitan ng Pagdikit | isang Milyong Presyon |
| Luminansiya | 300 cd/m² |
| Pag-iilaw ng likod | CCFL, hindi bababa sa 50,000 na oras |
| Flash Memory para sa Paggamit | 20 MB para sa mga logic module, Series A hanggang D |
| Panlabas na CompactFlash | maximum na 512 MB |
| Konsumo ng Kuryente | maximum na 70 W; karaniwan ay 39 W |
| Harapang Proteksyon | IP65; NEMA Type 12, 13, at 4X para sa loob ng gusali |
| Ang altitude ng operasyon | maximum na 2,000 metro |
| Relatibong kahalumigmigan | 5 hanggang 95%, hindi nakakapag-condense |
| Pagsusunod sa Panel | 224 x 305 mm |
| Kabuuang sukat | 329 x 248 x 55 mm |
| Humigit-kumulang na timbang | 2.6 Kg |
| Katayuan sa Buhay | Hindi na ginagawa; kailangan ng kapalit na engineering |
Mga Madalas Itanong
Aling pamilya ng terminal ang tumatanggap ng 2711P-RDT10C?
Gamitin lamang ito kasama ang compatible na PanelView Plus 1000 logic-module at bezel architecture.
Kumpleto ba ang 2711P-RDT10C bilang operator terminal?
Hindi; ito ay ang display at touch module at nangangailangan ng tamang logic module at power arrangement.
Anong panel cutout ang kailangan para sa 2711P-RDT10C?
Ang mounting opening ay dapat sumunod sa inilathala na 224 x 305 mm cutout at panatilihin ang front seal.
Maaari bang gamitin ang 2711P-RDT10C sa labas ng gusali?
Ang Type 4X rating ay para sa indoor use, kaya protektahan ang assembly mula sa hindi suportadong environmental exposure.
Ano ang dapat i-back up bago palitan ang 2711P-RDT10C?
Itago ang aplikasyon, mga setting ng komunikasyon, mga recipe, at nilalaman ng removable storage mula sa kaugnay na logic module.
Paano susuriin ang touchscreen ng 2711P-RDT10C?
Kumpirmahin ang calibration, ang pagtugon sa pagpindot sa buong aktibong lugar, at ang tamang pagpapatakbo ng bawat kritikal na screen control.
Anong isyu sa lifecycle ang nakaaapekto sa 2711P-RDT10C?
Ang display module ay hindi na ginagawa, kaya kumpirmahin ang availability ng repair at anumang engineered replacement bago mag-order.
Kakatayan at Mga Paalala sa Pag-order
Compatibility Checklist
- Kumpirmahin ang tugmang PanelView Plus logic-module series.
- Panatilihin ang panel cutout, mounting hardware, at environmental seal.
- Suriin ang discontinued lifecycle status bago magplano ng kapalit.
