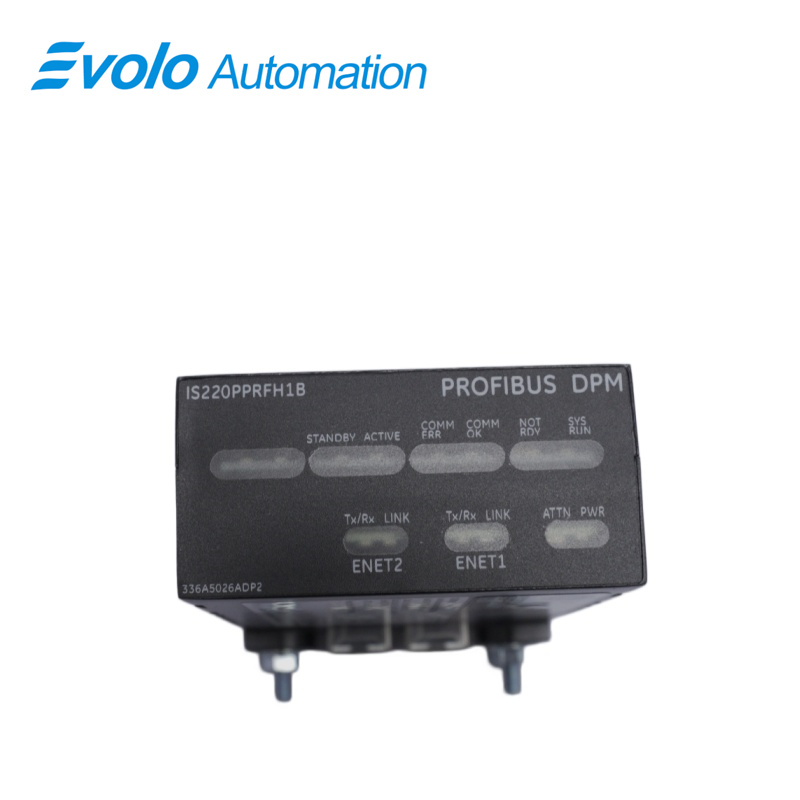

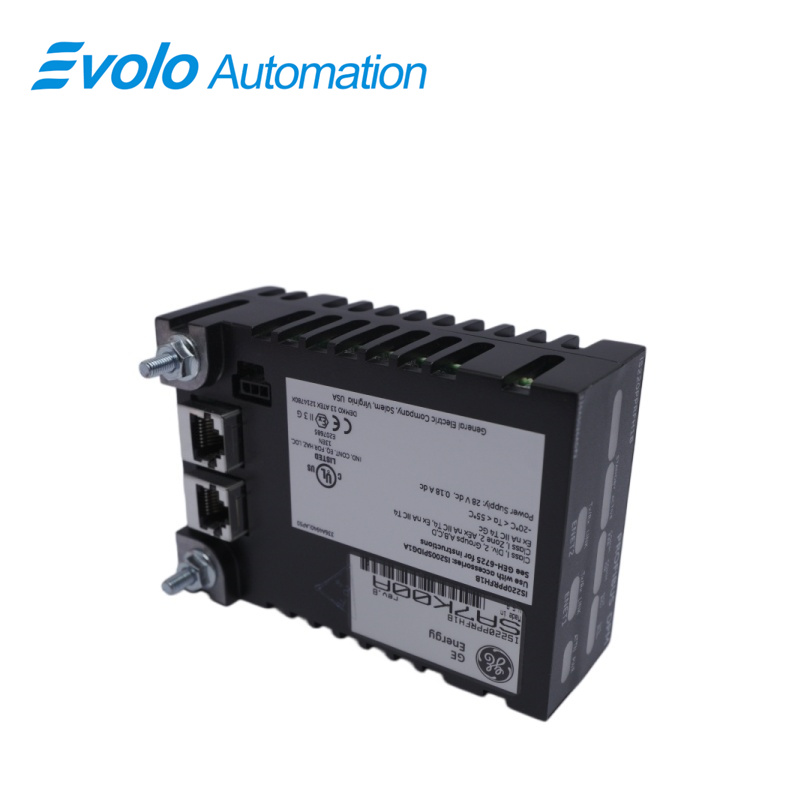

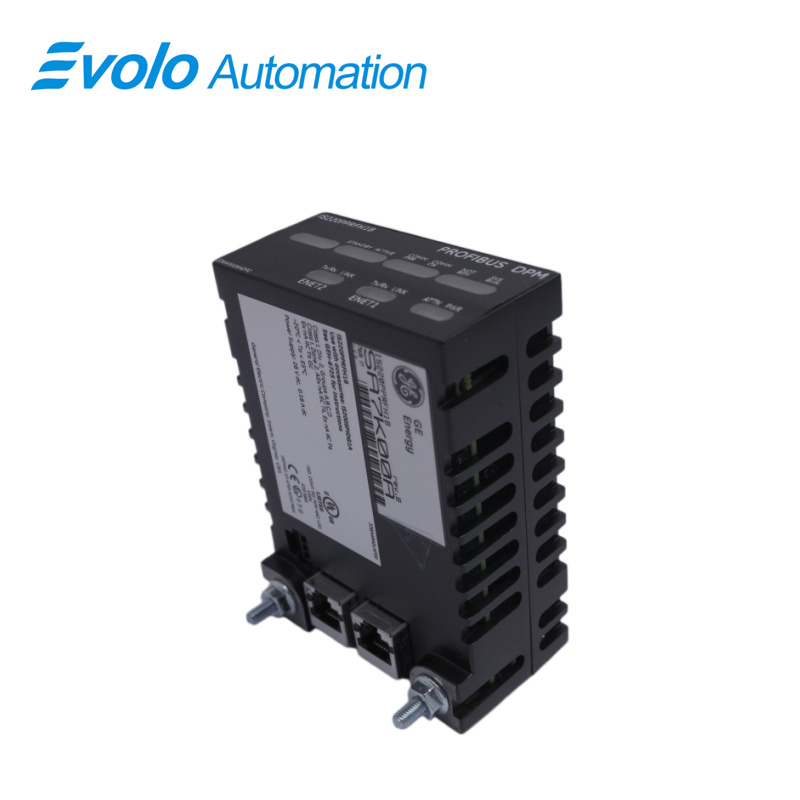

Modyul ng I/O na PROFIBUS Master Gateway IS220PPRFH1B

Pangkalahatang Paglalarawan

Pinagmulan:	USA
Pangalan ng Brand:	Mga
Numero ng Modelo:	IS220PPRFH1B
Mga Detalye ng Pakete:	Orihinal na bagong nakaselyad sa pabrika
Oras ng Pagpapadala:	5-7 araw
Mga Tuntunin sa Pagbabayad:	T/T
Kakayahang Mag-supply:	Nasa imbentaryo

Mga teknikal na tukoy

Paglalarawan

Ang IS220PPRFH1B ay isang PROFIBUS Master Gateway I/O Module na ginawa ng GE sa ilalim ng serye ng Mark Vle. Ito ay isang PROFIBUS DPV0, Class 1 master na nagmamapa ng mga controller ng Mark Vle sa I/O Ethernet patungo sa I/O mula sa mga device na PROFIBUS slave. Ang module ay kasama ang isang processor board na ibinabahagi ng lahat ng distributed I/O modules ng Mark Vle at isang acquisition carrier board na mayroong COM-C PROFIBUS communication module na gawa ng Hilscher GmbH.

Mga Aplikasyon

Mga planta ng gas turbine na may mataas na kapasidad: Ginagamit sa mga gas turbine ng GE Frame 6, 7, at 9 series. Ito ang pangunahing hardware para sa pagpapatupad ng Emergency Trips.

Mga malalaking planta ng steam turbine: Sinusubaybayan ang mga signal ng proteksyon tulad ng sobrang bilis ng turbine, paglipat ng thrust bearing, at mababang vacuum.

Mga planta ng pagproseso ng langis at gas: Pananagutan para sa mekanikal at pisikal na proteksyon sa mga unit ng turbine na nagsisilbing pampatakbo ng malalaking compressor.

Konbensiyonal na isla ng nuclear power plant: Ginagamit sa mga digital na sistema ng proteksyon para sa mga turbine ng nuclear power upang matiyak ang ligtas na pag-shutdown ng yunit.

Mga katangian

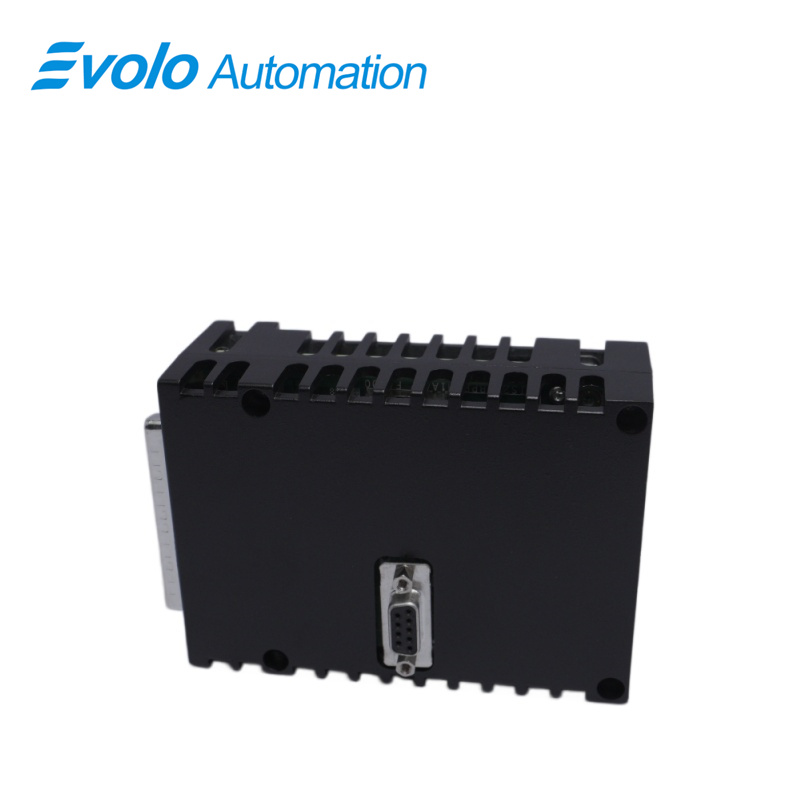

1 Ang isang PROFIBUS RS-485 interface ay ibinibigay ng COM-C module sa pamamagitan ng DE-9 D-sub receptacle connector. Gumagana ito bilang PROFIBUS DP master, na sumusuporta sa hanggang 125 slaves na may bawat isa ay 244 bytes ng inputs at outputs, kasama ang mga rate ng transmisyon mula 9.6 KBaud hanggang 12 MBaud.

2 Ang mga sumusunod na opsyon para sa redundancy ay suportado ng PPRF

Isang solong I/O Ethernet connection para sa isang solong I/O pack (walang redundancy)

Isang solong I/O pack na may dalawang Ethernet connection para sa mga I/O

Hot-backup Ethernet connections na may dalawang port

3 Ang iba pang I/O packs ay nagbabahagi ng disenyo ng twin I/O Ethernet connection. Gayunpaman, dalawang PPRF ang ginagamit sa hot-backup system, kung saan ang isa ay aktibo at nakakonekta sa mga slave device sa pamamagitan ng PROFIBUS, habang ang isa pa ay pasibo at nasa standby mode, handa nang tumawid kung sakaling mabigo ang aktibong master.

Pagkakatugma

Operasyon

Proseso

Ang I/O pack o module na board para sa pagkuha ng impormasyon ay konektado sa processor board. Ang soft-start circuit ay pabagalang itinaas ang voltage na available sa processor board kapag inilapat ang input power. Ang processor reset ay binabawi at ang lokal na power supply ay isinasaksak nang sunud-sunod. Pagkatapos kumpletuhin ang mga self-test routine, ang processor ay naglo-load ng application code mula sa flash memory na partikular sa uri ng I/O pack o module. Upang mapatunayan na ang application code, ang acquisition board, at ang terminal board ay tama ang pagkakapareho, ang application code ay binabasa ang impormasyon ng board ID.

Hardware ng PROFIBUS Gateway

Ang tampok na PROFIBUS DP (Decentralized Periphery) ay ipinatutupad ng firmware sa PPRFs COM-C module, na batay sa teknolohiyang Siemens ASPC2. Ang PPRF ay nag-aalok lamang ng pangunahing kakayahan ng DPV0, na kinabibilangan ng pag-configure ng mga slave device, siklikong pagpapalitan ng I/O data kasama nila, at pagtanggap ng mga diagnostic ng PROFlBUS, kahit na ang COM-C module ay may kakayahang DPV1.

Daloy ng Data sa Pagitan ng PPRF at Controller

Ang Fixed I/O at PROFIBUS I/O ay ang dalawang uri ng daloy ng data na dumadaan sa pagitan ng PPRF at controller. Ang ilang input at output na nakafixed ay kasama ang mga ibinabahagi ng lahat ng I/O pack, kabilang ang L3DIAG at IOPackTmpr, ngunit walang output na pinapagana ng application. Ang firmware ng PPRF ay naglalaman ng isang pre-defined na set ng fixed I/O. Ayon sa konfigurasyon ng hardware na ipinagkaloob ng application, ang PROFIBUS I/O ay tinutukoy bilang ang data na inuusap sa pagitan ng mga PROFIBUS slave device.

Mga madalas itanong

Tanong: Ano ang IS220PPRFH1B?

Sagot: Ang IS220PPRFH1B ay isang PROFIBUS Master Gateway I/O Module na ginawa ng General Electric sa ilalim ng Mark Vle series.

Tanong: Ano ang rating ng ambient temperature ng IS220PPRFH1B?

Sagot: Ang rating ng ambient temperature ng IS220PPRFH1B ay mula -20 hanggang +55 degree Celsius.

Tanong: Ano ang rating ng input current ng IS220PPRFH1B?

Sagot: Ang maximum input current rating ng IS220PPRFH1B ay 18 Adc.

Tanong: Ano ang nominal input voltage rating ng IS220PPRFH1B?

A: Ang nominal na rating ng input voltage ng IS220PPRFH1B ay 28V DC.

Q: Paano makakuha ng IS220PPRFH1B?

A: Nagbibigay kami ng IS220PPRFH1B kasama ang iba pang mga produkto para sa kontrol ng turbina. Makipag-ugnayan kay John para sa mga detalye ng pagbili.
