Buod
Lugar ng pinagmulan: |
USA |
Pangalan ng Brand: |
Bently Nevada |
Numero ng Modelo: |
31000-16-10-00-085-03-02 |
Minimum Order Quantity: |
1 |
Packaging Details: |
Orihinal na bagong nakaselyad sa pabrika |
Delivery Time: |
5-7 araw |
Payment Terms: |
T/T |
Kakayahang Suplay: |
Nasa imbentaryo |
Mabilis na Detalye
|
Probe na may Connector: |
3300 XL 8 mm probe |
|
Haba ng Cable ng Probe: |
1.0 m (39 in) |
|
Haba ng Standoff Adapter (Opsyon C Sukat): |
Walang standoff adapter |
|
Opsyon ng Pagpasok ng Probe (Opsyon D Sukat): |
8.5 pulgada |
|
Mga kagamitan: |
Dalawang plug, isang 3/4-14 NPT fitting, Isang 3/4-14 papalabang 1/2-14 NPT SST reducer, Isang cable seal grip na may grommets para sa mga sumusunod na sukat ng cable: • 1/8 hanggang 3/16 pulgada • 1/4 hanggang 5/16 pulgada • 5/16 hanggang 3/8 pulgada |
|
Opsyon sa Thread ng Mounting: |
3/4-14 NPT (Kinakailangan kung nag-uorder ng Standoff Adapter Option). |
|
Sukat: |
32.02x9.14x9.14cm |
|
Timbang: |
1.2 kg |
Paglalarawan

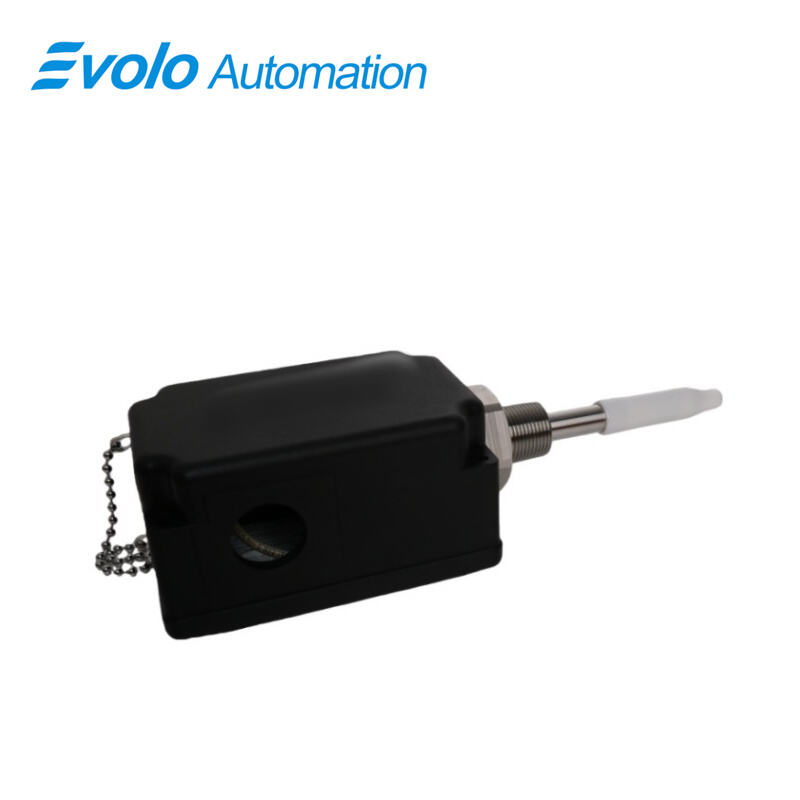

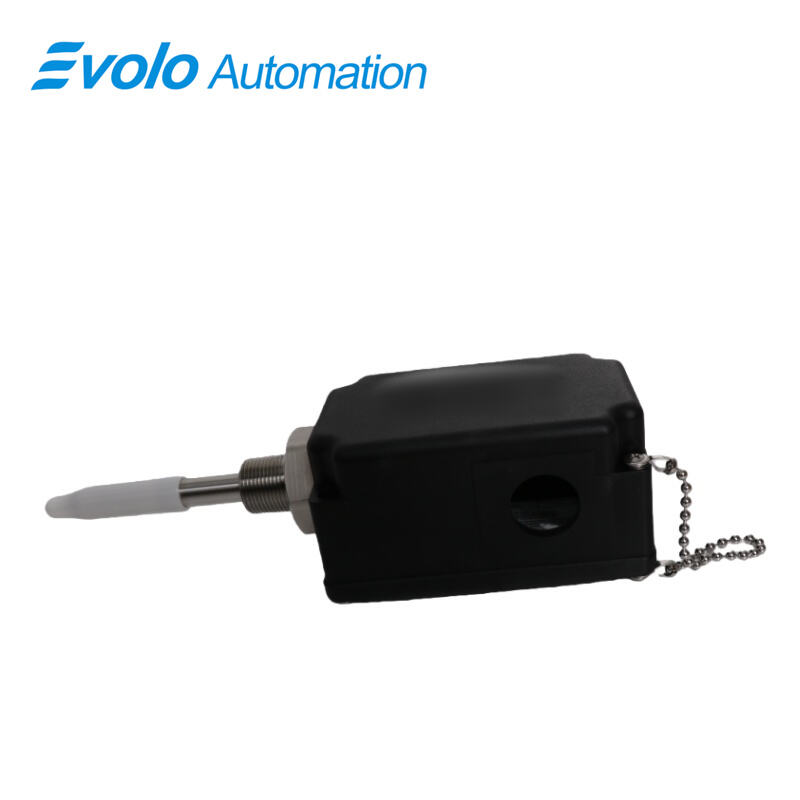

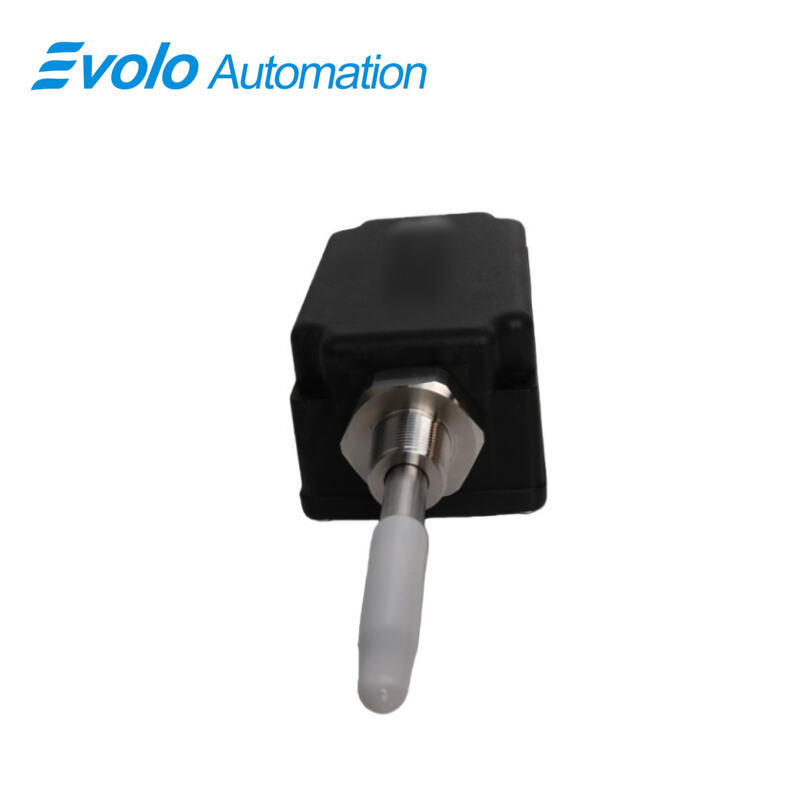

Ang 31000-16-10-00-085-03-02 Proximity Probe Housing Assembly ay isang matibay na solusyon para sa pag-mount ng 3300 XL 8 mm proximity probes sa pamamagitan ng mga machine casing, na perpekto para sa mga aplikasyon sa industriyal na automation at pagmamatyag sa pag-vibrate ng makinarya. Binibigyan nito ng panlabas na daan ang probe at extension cable, na nagpapahintulot sa pag-aayos ng puwang, pagpapalit ng probe, o pangangalaga nang walang pangangailangan na i-disassemble ang mahahalagang makinarya. Gawa ito mula sa glass-reinforced Polyphenylene Sulfide (PPS) thermoplastic na may mga conductive fiber, kaya nagbibigay ito ng mataas na mechanical strength, lumalaban sa corrosion, at nagdudulot ng electrostatic dissipation.
Ang lahat ng istrukturang bahagi, kabilang ang mga sleeve, retaining chain, at panlabas na turnilyo, ay gawa sa corrosion-resistant na stainless steel (AISI 304 at 303), habang ang neoprene O-rings ang nagsisiguro ng mahigpit na selyo para sa Type 4X environmental protection. Ang pagkakagawa ay sumusuporta sa haba ng probe cable na 1.0 m (39 in) at probe penetration na 8.5 in, at kasama nito ang iba't ibang conduit fitting upang tugmain ang maraming sukat ng cable. Sertipikado ng CSA at BASEEFA, ang housing assembly na ito ay nakakatagal ng impact na 4 Joules sa matitinding temperatura (-39°C hanggang +115°C), na angkop ito para sa maselang industrial na kapaligiran. Ganap na sumusunod sa API 670 standard, ang serye 31000 ay nagbibigay-daan sa ligtas na paggamit kasama ang intrinsically safe transducer system sa mapanganib na lugar, na nagdudulot ng maaasahang pagsukat ng vibration at Keyphasor sa mga automated na proseso.
Mga Aplikasyon
1. Pagmamatyag sa Radial Vibration
Naglalaman ng radially mounted na 3300 XL probes upang sukatin ang vibrations ng makina casing, na nagpapahintulot sa predictive maintenance sa mga turbine, compressor, at pump.
2. Pagkuha ng Senyas ng Keyphasor
Nagbibigay ng panlabas na access para sa mga Keyphasor probe, tinitiyak ang tumpak na senyales ng rotational phase reference para sa mga automated control at speed monitoring system.
3. Pag-aayos at Pagpapalit ng Probe Gap
Pinapayagan ang mga teknisyen na i-adjust ang probe gap o palitan ang mga probe nang hindi kinakailangang buwagin ang makinarya, nababawasan ang downtime hanggang 30% sa mahahalagang operasyon.
4. Mga Aplikasyon sa Mapanganib at Mahihirap na Kapaligiran
Ang PPS housing na may stainless steel na bahagi ay lumalaban sa korosyon at pag-usbong ng elektrostatiko, kaya ito angkop para sa mga kemikal na planta, offshore na instalasyon, at kapaligiran na mataas ang kahalumigmigan.
5. Automatikong Mapanganib na Area
Kasabay ng mga intrinsically safe system, maaaring mai-install ang housing sa mapanganib na kapaligiran habang pinapanatili ang Type 4X na proteksyon, na nagbibigay-daan sa ligtas na pagmomonitor ng industrial automation.
Mga Spesipikasyon
|
Mga Rating ng Proteksyon: |
Sertipikadong Type 4X rating ng Canadian Standards Association (CSA) |
|
Housing material: |
Polyphenylene Sulfide (PPS) termoplastik na may glass reinforcement na naglalaman ng konduktibong hibla |
|
Materyal ng Sleeve at Retaining Chain: |
AISI 304 stainless steel |
|
Panlabas na Sleeve at Panlabas na Turnilyo: |
AISI 303 stainless steel |
|
Materyal ng O-Ring: |
Neoprene |
|
Rekomendadong Torque (retaining nut): |
29.4 N·m (260 in·lb) |
|
Lakas ng Housing (typikal): |
Ang panlabas na manggas ay naka-mount sa isang test stand na may axis na parallel sa horizontal at ang housing ay naka-mount sa panlabas na manggas sa pamamagitan ng isang butas sa dulo |
|
Lakas ng Impact ng Housing: |
Sertipikado ng BASEEFA na kayang tumagal ng dalawang magkahiwalay na 4 Joule (3.0 ft·lb) impact sa -39°C (-38°F) at sa 115°C (239°F) |
Kapaki-pakinabang na Pakinabang
1. Mataas na Lakas na Thermoplastic na Konstruksyon
Ang glass-reinforced PPS housing ay nagbibigay ng mahusay na mekanikal na lakas, resistensya sa kemikal, at pag-alis ng elektrostatiko para sa maaasahang, pangmatagalang operasyon.
2. Mga Bahaging Stainless Steel na Lumalaban sa Korosyon
Ang panlabas na manggas, mga naka-retain na kadena, at mga turnilyo (AISI 303/304) ay nagpapahaba ng haba ng buhay sa mapaminsalang industriyal na kapaligiran at nagpapanatili ng istrukturang integridad sa ilalim ng pag-vibrate.
3. Panlabas na Pag-access para sa Pagmaministra
Nagbibigay-daan sa pag-aayos ng puwang ng probe, pagpapalit, at pamamahala ng kable nang walang pagkakabukod ng makina, piniminimina ang oras ng hindi paggamit at gastos sa pagmaministra.
4. Paglaban sa Impact at Temperatura
Sertipikado upang matiis ang 4 Joule na impekto sa temperatura mula -39°C hanggang +115°C, tiniyak ang operasyon sa ilalim ng matinding mekanikal at thermal na kondisyon.
5. API 670 at CSA na Pagsunod
Buong naaayon sa mga pamantayan ng API 670 para sa mga housing ng proximity probe at sertipikado para sa proteksyon na Type 4X, sinusuportahan ang mga intrinsikong ligtas na sistema ng automation sa mapanganib na kapaligiran.
