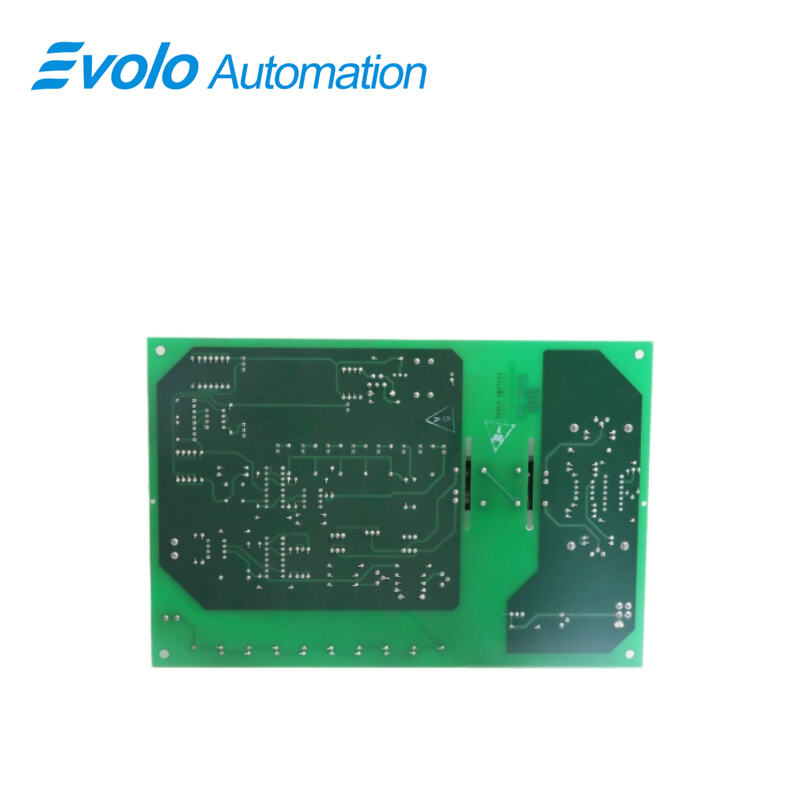

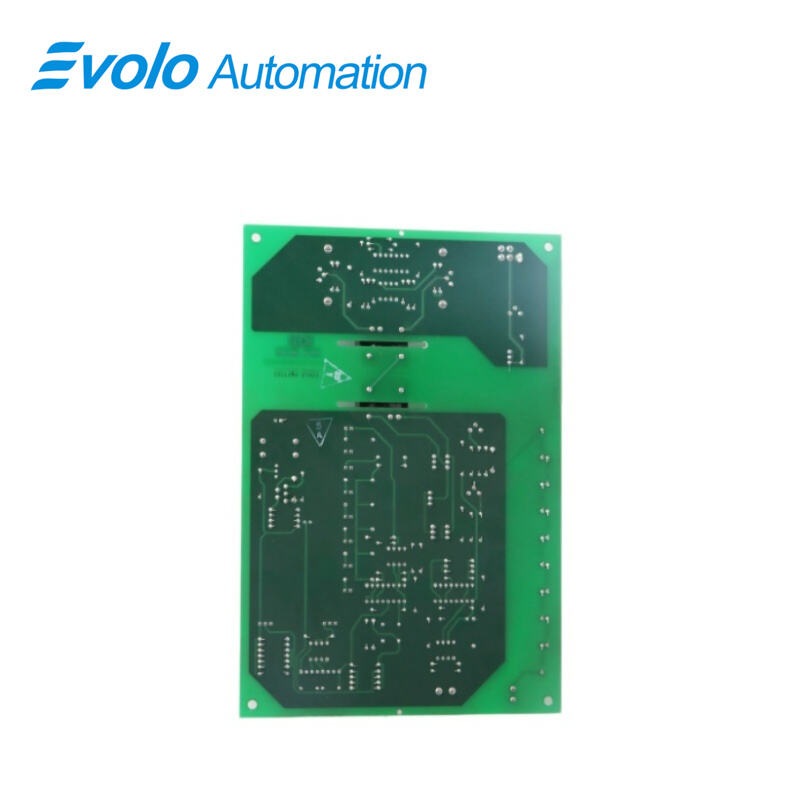

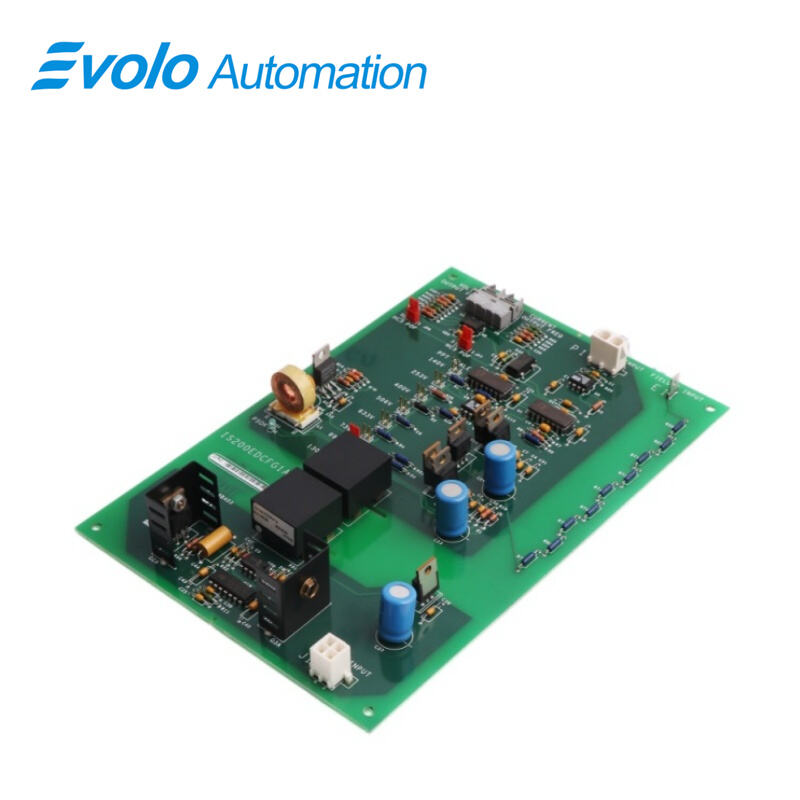

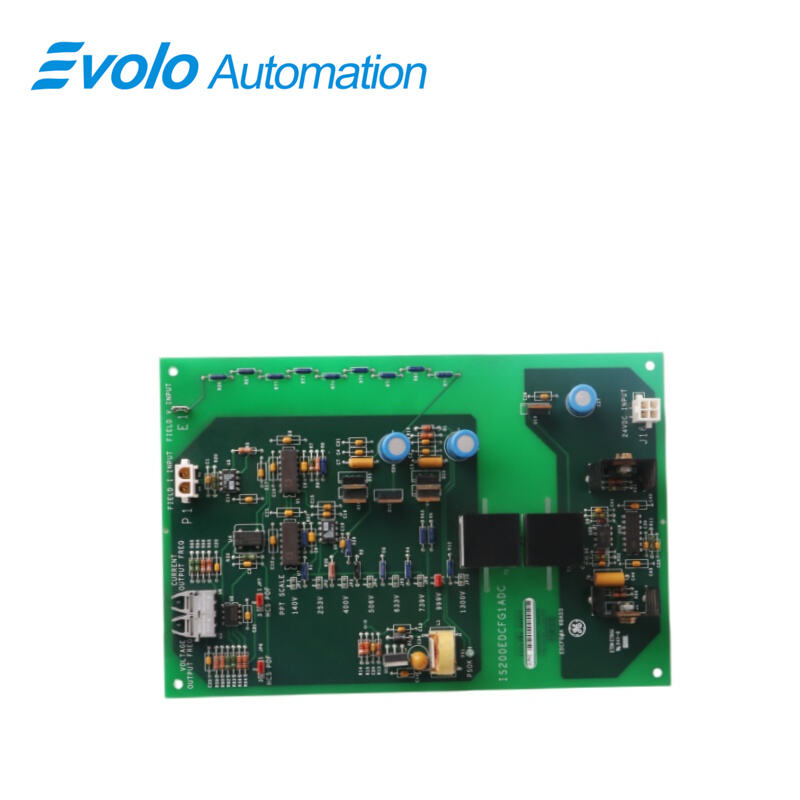

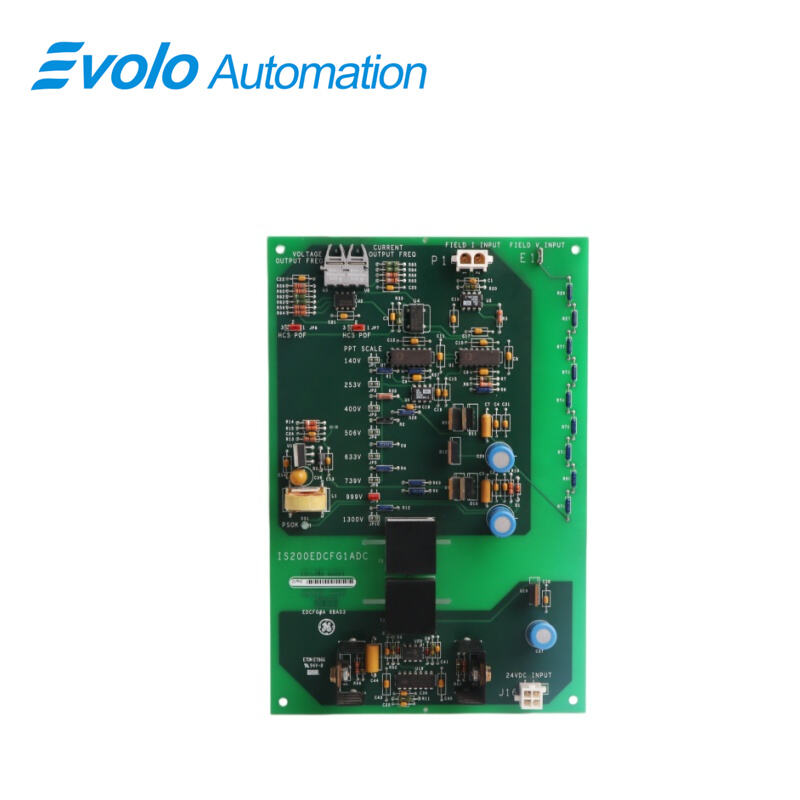

บอร์ดส่งสัญญาณย้อนกลับกระแสตรงสำหรับเครื่องกำเนิดไฟฟ้า (Exciter DC Feedback Board) รุ่น IS200EDCFG1ADC

ภาพรวม

สถานที่ผลิต:	สหรัฐอเมริกา
ชื่อแบรนด์:	จีอี
หมายเลขรุ่น:	IS200EDCFG1ADC
รายละเอียดการบรรจุภัณฑ์:	ของใหม่ของแท้จากโรงงาน บรรจุภัณฑ์ยังไม่เปิด
ระยะเวลาจัดส่ง:	5-7 วัน
เงื่อนไขการชำระเงิน:	T/T
ความสามารถในการจัดหาสินค้า:	สินค้าพร้อมส่ง

ข้อกำหนด

คำอธิบาย

IS200EDCFG1ADC คือบอร์ดฟีดแบ็กกระแสตรงสำหรับตัวกระตุ้น (Exciter DC Feedback Board) ที่พัฒนาโดยบริษัท GE ซึ่งเป็นส่วนหนึ่งของระบบกระตุ้น EX2100e บอร์ดนี้มีบทบาทสำคัญในระบบควบคุม EX2100e โดยทำหน้าที่วัดกระแสสนามแม่เหล็กและแรงดันสนามแม่เหล็กที่สะพาน SCR (Silicon-Controlled Rectifier) นอกจากนี้ยังสร้างการเชื่อมต่อที่จำเป็นกับบอร์ด EISB บนแผงควบคุม โดยใช้ลิงก์ใยแก้วนำแสงความเร็วสูง วิธีการสื่อสารขั้นสูงนี้มีข้อได้เปรียบหลักหลายประการ ได้แก่ การแยกแรงดันไฟฟ้า (voltage isolation) และความต้านทานต่อสัญญาณรบกวนสูง (high noise immunity) ซึ่งช่วยให้มั่นใจได้ถึงความน่าเชื่อถือและความแม่นยำในการถ่ายโอนข้อมูลระหว่างบอร์ด

การประยุกต์ใช้งาน

อุตสาหกรรมพลังงาน: ตู้ระบบกระตุ้น GE EX2100 สำหรับโรงไฟฟ้าพลังความร้อน (เช่น โรงไฟฟ้าถ่านหินและโรงไฟฟ้าก๊าซเทอร์บิน) และโรงไฟฟ้าพลังน้ำ

โรงไฟฟ้าอุตสาหกรรมหนัก: การควบคุมระบบกระตุ้นสำหรับมอเตอร์ซิงโครนัสขนาดใหญ่ในโรงงานผลิตเหล็ก โรงงานผลิตอลูมิเนียม เป็นต้น

การขับเคลื่อนเรือ: การตรวจสอบระบบพลังงานสำหรับเรือเคมีวิศวกรรมหรือเรือสำราญขนาดใหญ่ที่ใช้ระบบขับเคลื่อนแบบไฟฟ้าทั้งหมด

ลักษณะสําคัญ

1 การวัดกระแสสนามและแรงดันสนาม: บอร์ดนี้มีความสามารถในการวัดกระแสสนามและแรงดันสนามอย่างแม่นยำที่สะพาน SCR ข้อมูลนี้มีความสำคัญอย่างยิ่งต่อการตรวจสอบและควบคุมกระบวนการกระตุ้น (excitation) ในระบบผลิตพลังงาน

2 การสื่อสารผ่านสายไฟเบอร์ออปติก: บอร์ดนี้เชื่อมต่อสื่อสารกับบอร์ด EISB ผ่านสายไฟเบอร์ออปติกความเร็วสูง วิธีการสื่อสารนี้มีข้อได้เปรียบหลายประการ ได้แก่ อัตราการถ่ายโอนข้อมูลสูง การแยกฉนวนทางไฟฟ้า และความทนทานต่อการรบกวนจากคลื่นแม่เหล็กไฟฟ้า (EMI)

3 การแยกฉนวนแรงดัน: สายไฟเบอร์ออปติกทำหน้าที่แยกฉนวนแรงดันระหว่าง EDCF กับบอร์ด EISB ซึ่งเป็นสิ่งจำเป็นเพื่อรักษาความปลอดภัยด้านไฟฟ้า และป้องกันปัญหาที่อาจเกิดขึ้นจากความต่างของแรงดัน

4 ความต้านทานต่อสัญญาณรบกวนสูง: การใช้เส้นใยแก้วนำแสงช่วยเพิ่มความสามารถในการต้านทานสัญญาณรบกวนของระบบ ซึ่งช่วยลดผลกระทบจากสัญญาณรบกวนและสิ่งรบกวนทางไฟฟ้า ทำให้ความน่าเชื่อถือโดยรวมของลิงก์การสื่อสารดีขึ้น

5 การจัดวางแบบสองเส้นใย: ลิงก์การสื่อสารใช้เส้นใยสองเส้น — เส้นหนึ่งสำหรับกระแสสนามแม่เหล็ก และอีกเส้นหนึ่งสำหรับแรงดันสนามแม่เหล็ก การจัดวางแบบสองเส้นใยนี้ช่วยให้สามารถส่งสัญญาณแต่ละสัญญาณอย่างอิสระ จึงรับประกันการถ่ายโอนข้อมูลที่แม่นยำและไม่บิดเบือน

6 ประเภทเส้นใยสำหรับระยะทางที่ต่างกัน: ระบบรองรับเส้นใยสองประเภท ซึ่งแต่ละประเภทเหมาะกับระยะทางที่แตกต่างกัน ได้แก่ เส้นใยชนิดพลาสติก (Plastic Type Fiber) ที่ออกแบบมาสำหรับระยะทางสูงสุด 10 เมตร และเส้นใยชนิดซิลิกาเคลือบแข็ง (Hard Clad Silica Type) ที่เหมาะกับระยะทางไกลกว่า ซึ่งสามารถใช้งานได้สูงสุดถึง 90 เมตร

7 รัศมีการโค้งงอขั้นต่ำ: รัศมีการโค้งงอขั้นต่ำสำหรับสายเคเบิลเส้นใยแก้วนำแสงเหล่านี้ระบุไว้ที่ 1.5 นิ้ว การปฏิบัติตามข้อกำหนดนี้จะช่วยให้ระบบทำงานได้อย่างมีประสิทธิภาพสูงสุดและยืดอายุการใช้งานของสายเคเบิล

8 ประเภทของเส้นใยและระยะทาง: เส้นใยชนิดพลาสติกเหมาะสำหรับการส่งสัญญาณในระยะสั้น โดยให้การสื่อสารที่เชื่อถือได้สูงสุดถึง 10 เมตร ขณะที่เส้นใยชนิด Hard Clad Silica เหมาะสำหรับการส่งสัญญาณในระยะไกล ซึ่งสามารถขยายระยะการสื่อสารได้สูงสุดถึง 90 เมตร

ข้อดีของวงจรตอบกลับแรงดันไฟฟ้าสนาม

ความสามารถในการปรับขนาด: การตั้งค่าตัวเลือกช่วยให้ระบบสามารถปรับขนาดได้ รองรับการใช้งานในแอปพลิเคชันของสะพาน (bridge) ที่หลากหลาย

ความแม่นยำ: แอมพลิฟายเออร์แบบดิฟเฟอเรนเชียลเพิ่มความแม่นยำโดยการขยายส่วนต่างของแรงดันไฟฟ้า

การตอบสนองแบบไดนามิก: วงจร VcO ทำให้เกิดการตอบสนองแบบไดนามิกต่อการเปลี่ยนแปลงของแรงดันสนามแม่เหล็ก จึงสามารถตรวจสอบสถานะแบบเรียลไทม์ได้
