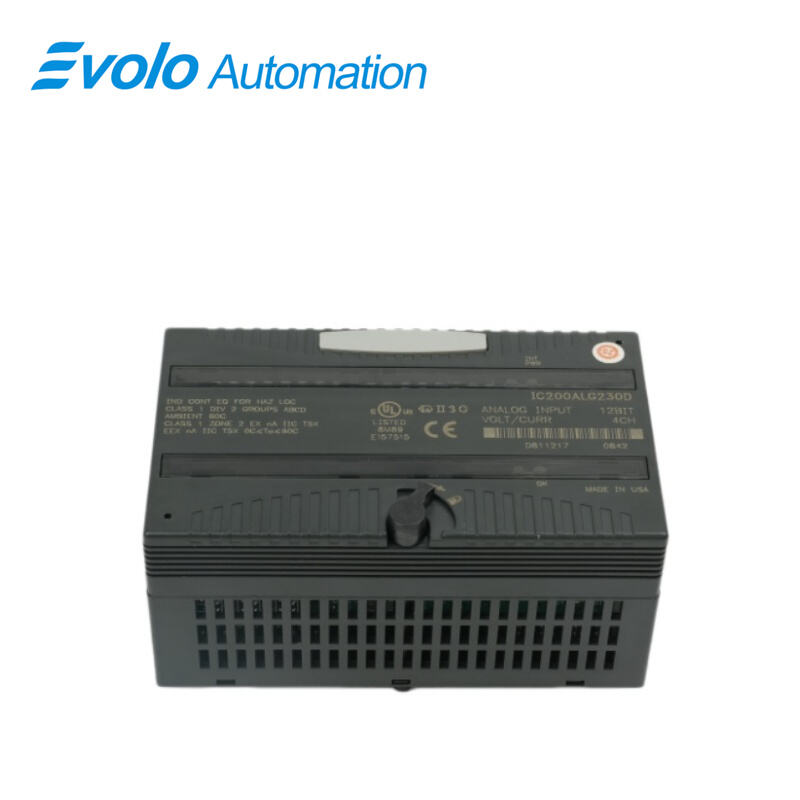

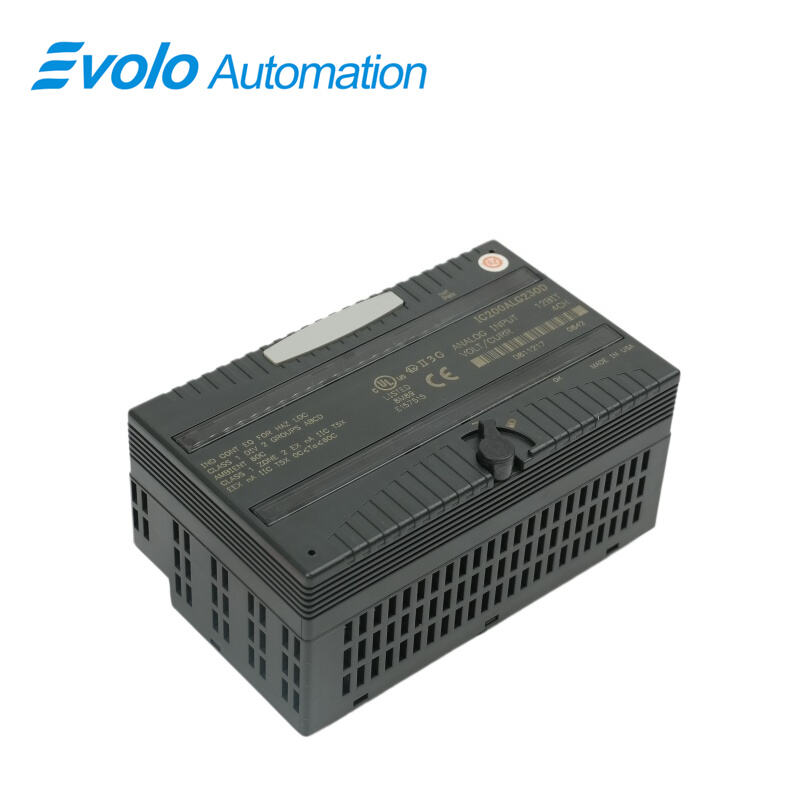

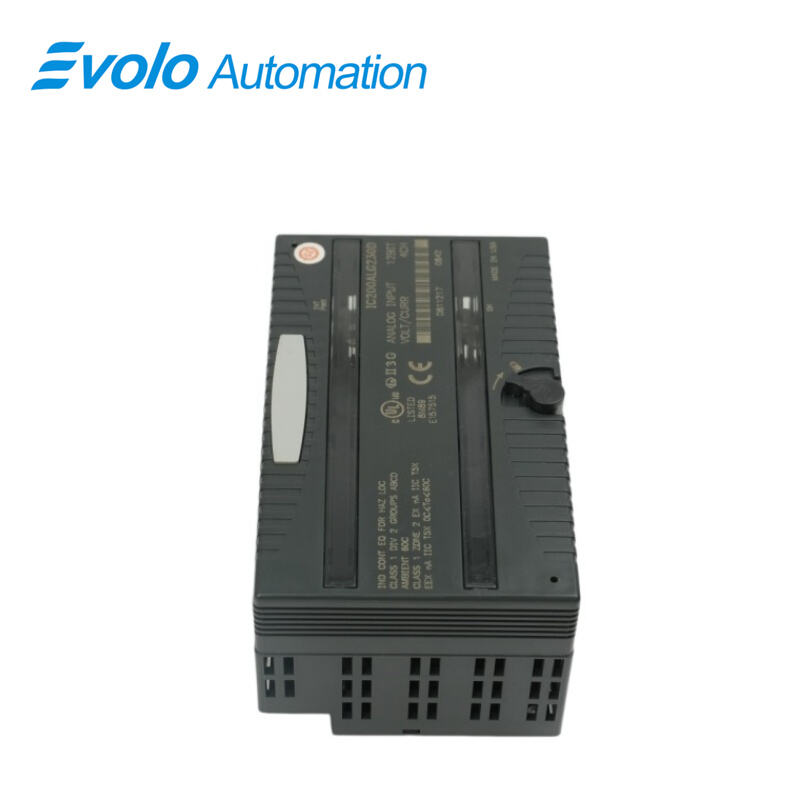

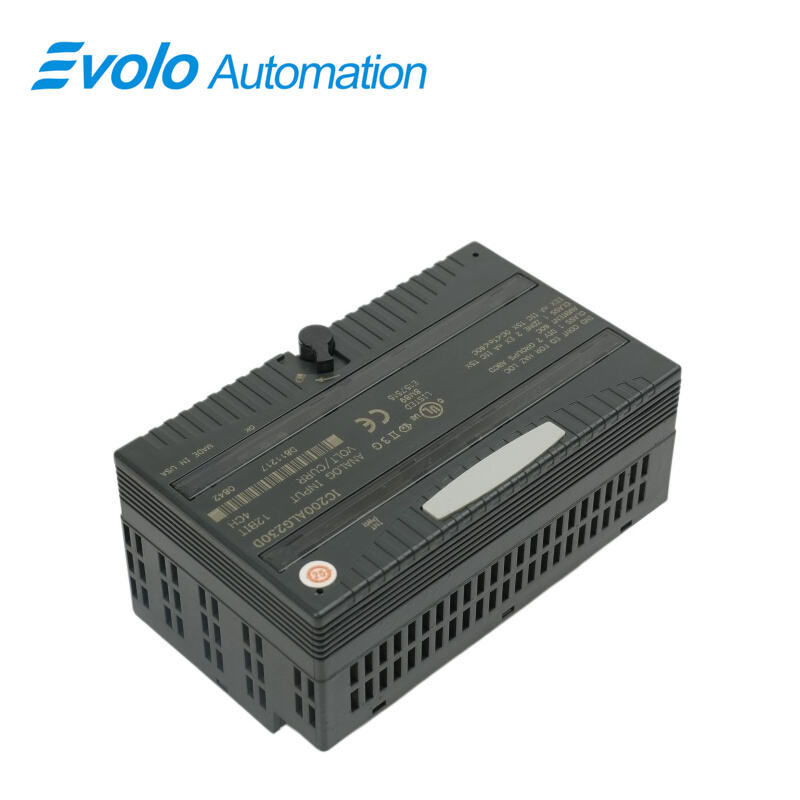

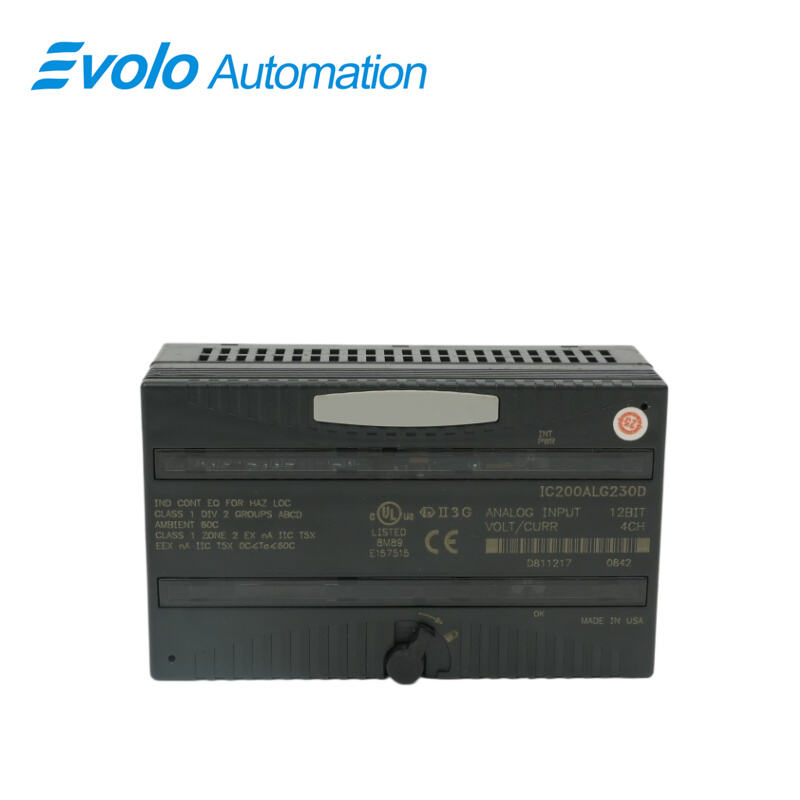

โมดูลขาเข้าแบบแอนะล็อก IC200ALG230

ภาพรวม
ข้อกำหนด
คำอธิบาย
การประยุกต์ใช้งาน
คุณสมบัติ
การวินิจฉัยและตัวบ่งชี้ LED
คำถามที่พบบ่อย
สินค้าที่แนะนำ

ภาพรวม

สถานที่ผลิต:	สหรัฐอเมริกา
ชื่อแบรนด์:	จีอี
หมายเลขรุ่น:	IC200ALG230
รายละเอียดการบรรจุภัณฑ์:	ของใหม่ของแท้จากโรงงาน บรรจุภัณฑ์ยังไม่เปิด
ระยะเวลาจัดส่ง:	5-7 วัน
เงื่อนไขการชำระเงิน:	T/T
ความสามารถในการจัดหาสินค้า:	สินค้าพร้อมส่ง

ข้อกำหนด

รุ่น:	IC200ALG230
ประเภทโมดูล:	โมดูลอินพุตอะนาล็อก
ขนาด (สูง x กว้าง x ลึก):	11 x 5.5 x 6.5 ซม.
น้ำหนัก:	0.15 กิโลกรัม
ช่อง:	4 ช่องแบบ single-ended หนึ่งกลุ่ม
รหัสโมดูล:	FFFF9004
การแยกส่วน:	แรงดันไฟฟ้าขาเข้าของผู้ใช้ไปยังลอจิกและกราวด์ของเฟรม: 250 VAC แบบต่อเนื่อง, 1500 VAC เป็นเวลา 1 นาที; ระหว่างกลุ่มต่อกลุ่ม: ไม่มีข้อมูล (N/A); ระหว่างช่องต่อช่อง: ไม่มี
ตัวชี้วัด LED:	INT PWR (มีแหล่งจ่ายไฟสนามภายใน); OK (มีแหล่งจ่ายไฟแบ็กเพลน)
การใช้กระแสไฟฟ้าของแผงด้านหลัง:	5 โวลต์แบบกระแสตรง: สูงสุด 125 มิลลิแอมแปร์
แหล่งจ่ายไฟภายนอก:	ไม่มี
การลดกำลังเนื่องจากอุณหภูมิ:	ไม่มี
พารามิเตอร์การกำหนดค่า:	การเลือกช่วงวัด การเลือกโหมด (ใช้จัมเปอร์บนแผงวงจรหลัก)
การวินิจฉัย:	สูญเสียแหล่งจ่ายไฟภายใน
โหมดขาเข้า (แรงดันไฟฟ้า):	แบบไบโพลาร์ ±10 โวลต์แบบกระแสตรง (ค่าเริ่มต้น); แบบยูนิโพลาร์ 0–10 โวลต์ สามารถกำหนดค่าได้
อิมพีแดนซ์ขาเข้า (แรงดันไฟฟ้า):	สูงสุด 126 กิโลโอห์ม
ความแม่นยำ (แรงดันไฟฟ้า):	±0.3% ของช่วงการวัดเต็มรูปแบบโดยทั่วไป, ±0.5% สูงสุดของช่วงการวัดเต็มรูปแบบ ที่อุณหภูมิ 25°C; ±1% สูงสุดของช่วงการวัดเต็มรูปแบบ (0–60°C)
ความละเอียด (แรงดันไฟฟ้า):	2.5 มิลลิโวลต์ = 8 ค่า (แบบสองขั้ว/แบบขั้วเดียว)
เวลาตอบสนองของตัวกรอง (แรงดันไฟฟ้า):	5 มิลลิวินาที
อัตราการอัปเดต:	0.4 มิลลิวินาที ต่อโมดูล
แรงดันไฟฟ้าแบบคอมมอนโมด์:	0 V
การลดสัญญาณรบกวนระหว่างช่องสัญญาณ:	อย่างน้อย 30 เดซิเบล
โหมดการป้อนข้อมูล (ปัจจุบัน):	4–20 mA
อิมพีแดนซ์การป้อนข้อมูล (ปัจจุบัน):	สูงสุด 200 โอห์ม
ความแม่นยำ (ปัจจุบัน):	±0.3% ของช่วงการวัดเต็มรูปแบบโดยทั่วไป, ±0.5% สูงสุดของช่วงการวัดเต็มรูปแบบ ที่อุณหภูมิ 25°C; ±1% สูงสุดของช่วงการวัดเต็มรูปแบบ (0–60°C)
ความละเอียด (ปัจจุบัน):	4 ไมโครแอมแปร์ = 8 ค่า
การตอบสนองของตัวกรอง (ปัจจุบัน):	5 มิลลิวินาที

คำอธิบาย

โมดูลอินพุตอะนาล็อก IC200ALG230 ทำหน้าที่เป็นอินเทอร์เฟซสำหรับสัญญาณอินพุตแรงดัน 4 ช่อง หรือสัญญาณอินพุตกระแส 4 ช่อง โดยอินพุตแต่ละช่องเป็นแบบ single-ended และทุกช่องใช้จุดกลับร่วม (common return) เดียวกัน โมดูลนี้รับพลังงานจากแหล่งจ่ายไฟบนแบ็กเพลน (backplane power supply) จึงไม่จำเป็นต้องใช้แหล่งจ่ายไฟภายนอกสำหรับการทำงานของโมดูล อย่างไรก็ตาม ผู้ใช้ต้องจัดหาแหล่งจ่ายไฟให้กับทรานส์ซีเวอร์ของตนเองแยกต่างหาก การประมวลผลอัจฉริยะสำหรับโมดูลนี้ดำเนินการโดย CPU หรือ NIU โมดูลนี้ให้ข้อมูลอินพุตอะนาล็อกจำนวน 4 คำ (words)

การประยุกต์ใช้งาน

โรงบำบัดน้ำ: ใช้ตรวจสอบระดับสถานีสูบน้ำเสีย เครื่องวัดอัตราการไหล และเครื่องส่งสัญญาณค่า pH

โรงงานอาหารและเครื่องดื่ม: ใช้ตรวจสอบแรงดันในสายการบรรจุขวด การตรวจจับระดับของเหลวในถังเก็บ และการเก็บรวบรวมข้อมูลอุณหภูมิสำหรับกระบวนการฆ่าเชื้อ

โรงงานผลิตอุตสาหกรรมเบา: ใช้สำหรับตรวจสอบแรงดันของเครื่องอัดอากาศ ระดับน้ำมันในสถานีไฮดรอลิก และระดับสุญญากาศบนสายการผลิต

โรงงานเครื่องจักรบรรจุภัณฑ์: ใช้เซ็นเซอร์วัดความดันในเครื่องปิดผนึก และใช้สำหรับรับค่าแรงตึงย้อนกลับในระบบม้วนขดลวด

คุณสมบัติ

1 ช่องรับสัญญาณแรงดันและกระแสไฟฟ้า: มีตัวเลือกการรับสัญญาณที่หลากหลาย รองรับได้ทั้ง 4 ช่องรับสัญญาณแรงดัน หรือ 4 ช่องรับสัญญาณกระแสไฟฟ้า ซึ่งทำให้สามารถปรับใช้งานได้กับระบบอุตสาหกรรมชนิดต่าง ๆ อย่างกว้างขวาง โมดูลนี้จึงสามารถเชื่อมต่อเข้ากับทรานสดิวเซอร์ เซ็นเซอร์ หรืออุปกรณ์ภาคสนามประเภทต่าง ๆ ได้อย่างราบรื่น ช่วยเพิ่มความยืดหยุ่นในการออกแบบและกำหนดค่าระบบ

2 ความละเอียด 12 บิต: โมดูลนี้ให้ความละเอียด 12 บิต ทั้งสำหรับสัญญาณแรงดันและสัญญาณกระแสไฟฟ้า ซึ่งหมายถึงความแม่นยำสูงในการวัดและควบคุมสัญญาณแอนะล็อก ซึ่งมีความสำคัญอย่างยิ่งต่อการประยุกต์ใช้งานที่ต้องการการตรวจสอบตัวแปรกระบวนการอย่างแม่นยำ เช่น ความดัน อุณหภูมิ หรืออัตราการไหล

3 ช่องสัญญาณแบบปลายเดียว: ตั้งค่าด้วยกลุ่มช่องสัญญาณแบบปลายเดียวสูงสุดสี่ช่อง โดยสัญญาณขาเข้าทั้งหมดใช้จุดรีเทิร์นร่วมกัน ซึ่งช่วยทำให้การเดินสายและการตั้งค่าเรียบง่ายยิ่งขึ้น ลดความซับซ้อนในการติดตั้งและโอกาสเกิดข้อผิดพลาดจากการเดินสาย โดยเฉพาะในระบบที่มีขนาดใหญ่หรือซับซ้อน

4 จ่ายพลังงานผ่านแบ็กเพลน: โมดูลรับพลังงานจากแหล่งจ่ายไฟบนแบ็กเพลน จึงไม่จำเป็นต้องใช้แหล่งจ่ายไฟภายนอกสำหรับการทำงานของโมดูลเอง ซึ่งช่วยลดความต้องการเดินสายและทำให้การตั้งค่าระบบโดยรวมเรียบง่ายยิ่งขึ้น จึงเป็นโซลูชันที่กะทัดรัดและมีประสิทธิภาพสำหรับแอปพลิเคชัน I/O

การวินิจฉัยและตัวบ่งชี้ LED

1 สูญเสียพลังงานภายใน: โมดูลสามารถแจ้งเตือนข้อผิดพลาด 'สูญเสียพลังงานภายใน' สำหรับวงจรฝั่งฟิลด์ ซึ่งช่วยให้ระบุปัญหาที่เกี่ยวข้องกับแหล่งจ่ายไฟภายในได้อย่างรวดเร็ว และป้องกันข้อผิดพลาดของระบบหรือการสูญเสียข้อมูล

2 ไฟแสดงสถานะ LED แบบ INT PWR: ไฟ LED สีเขียว INT PWR แสดงว่ามีพลังงานสำหรับฝั่งฟิลด์ที่สร้างขึ้นภายในอยู่ และทำงานได้ตามปกติสำหรับวงจรอะนาล็อกฝั่งฟิลด์

3 OK LED: ไฟแสดงสถานะสีเขียว OK จะติดขึ้นเมื่อมีกระแสไฟฟ้าจ่ายให้กับแผงหลัง (backplane) ซึ่งยืนยันว่าโมดูลได้รับพลังงานที่จำเป็นจากระบบแผงหลังของระบบ

คำถามที่พบบ่อย

Q: ไอซี200อัลจี230 มีการรับประกันหรือไม่?
A: ใช่ ไอซี200อัลจี230 มีการรับประกันเป็นเวลา 1 ปี

Q: สัญญาณใดบ้างที่ไอซี200อัลจี230 รองรับ?
A: ไอซี200อัลจี230 รองรับสัญญาณกระแสเข้าแบบ 4–20 mA และสัญญาณแรงดันเข้าแบบ -10 VDC / +10 VDC

Q: ความละเอียดของช่องสัญญาณเข้าคือเท่าใด?
A: ไอซี200อัลจี230 มีความละเอียดของช่องสัญญาณอะนาล็อกอยู่ที่ 12 บิต

Q: การใช้กระแสไฟฟ้าจากแผงหลังของไอซี200อัลจี230 คือเท่าใด?
A: ไอซี200อัลจี230 ใช้กระแสไฟฟ้าจากแผงหลัง 125 mA ที่แรงดัน 5 VDC

Q: ไฟแสดงสถานะ LED ทำงานอย่างไร?
A: ไฟแสดงสถานะ OK แสดงว่าโมดูลได้รับพลังงานจากแผงวงจรย้อนกลับ (backplane) แล้ว ซึ่งยืนยันว่าโมดูลทำงานได้ตามปกติ ไฟแสดงสถานะ INT PWR แสดงว่าวงจรภาคสนามแบบแอนะล็อกได้รับพลังงานแล้ว ทำให้มั่นใจได้ว่าสัญญาณขาเข้ากำลังถูกประมวลผลอย่างถูกต้อง
