โมดูลอินพุตอะนาล็อก 8C-TAIXB1 51307129-175 ประเทศจีน ผู้ผลิต ผู้จัดจำหน่าย และโรงงานผู้ผลิตโมดูลอินพุตอะนาล็อก 8C-TAIXB1 51307129-175

ภาพรวม

สถานที่ผลิต:	สหรัฐอเมริกา
ชื่อแบรนด์:	ฮันนี่เวลล์
หมายเลขรุ่น:	8C-TAIXB1 51307129-175
รายละเอียดการบรรจุภัณฑ์:	ของใหม่ของแท้จากโรงงาน บรรจุภัณฑ์ยังไม่เปิด
ระยะเวลาจัดส่ง:	5-7 วัน
เงื่อนไขการชำระเงิน:	T/T
ความสามารถในการจัดหาสินค้า:	สินค้าพร้อมส่ง

ข้อกำหนด

พารามิเตอร์	ค่า
หมายเลขชิ้นส่วน	8C-TAIXB1 51307129-175
ประเภทชิ้นส่วน	โมดูลอินพุตอะนาล็อก
มิติ	29.3 x 12 x 6.5 ซม.
น้ำหนัก	0.36 กก.
ระบบสำรอง	ซ้ำซ้อน
ชั้นเคลือบ	ใช่
ประเภทข้อมูล	กระแสไฟฟ้า (ใช้กับทรานสมิตเตอร์แบบ 2-wire หรือแบบจ่ายพลังงานเอง)
ช่องทางการเข้า	16 ช่องสัญญาณ (แบบ single-ended)
ความละเอียดของตัวแปลงสัญญาณแอนะล็อกเป็นดิจิทัล (A/D Converter Resolution)	16 บิต
ช่วงอินพุต	4–20 มิลลิแอมแปร์ (ผ่านความต้านทาน 250 โอห์ม)
ค่าแรงดันไฟฟ้า	24 วอลต์ DC
กระแสที่กำหนดให้กับโมดูล	110 mA
อัตราส่วนการลดสัญญาณรบกวนแบบ common mode (ตั้งแต่กระแสตรงถึงความถี่ 60 Hz โดยมีความไม่สมดุลของความต้านทาน 500 Ω)	70 เดซิเบล
แรงดันไฟฟ้าแบบคอมมอนโมด (ตั้งแต่ความถี่ตรงจนถึง 60 เฮิร์ตซ์)	-6 ถึง +5 V ที่จุดสูงสุด
อัตราส่วนการลดสัญญาณรบกวนแบบปกติ (60 เฮิร์ตซ์)	19 dB
การตอบสนองของตัวกรองแบบปกติ	ตัวกรองแบบ RC แบบโพลเดียว จุดลดสัญญาณ -3 dB ที่ความถี่ 6.5 Hz
แรงดันขาเข้าสูงสุดแบบปกติ	±30 โวลต์
การรบกวนระหว่างช่องสัญญาณ (จากกระแสตรงถึง 60 เฮิร์ตซ์)	-60 เดซิเบล
แรงดันไฟฟ้าอินพุตสูงสุด (โดยไม่ทำให้เกิดความเสียหาย)	±30 โวลต์
อัตราการสแกนสัญญาณขาเข้า	50 มิลลิวินาที
ความแม่นยำของฮาร์ดแวร์ (ที่อุณหภูมิ 23.5°C ±2°C)	±0.075% ของค่าเต็มสเกล
ความแม่นยำของฮาร์ดแวร์ (ที่อุณหภูมิ 0 ถึง 60°C)	±0.15% ของค่าเต็มสเกล
การแยกกัลวาเนีย	1000 โวลต์ AC RMS หรือ ±1000 โวลต์ DC
เทคนิคการแยกสัญญาณ	ICoupler (ใน IOM)
การปรับสภาพพลังงานสนามของตัวส่งสัญญาณ	วงจรจำกัดกระแสแบบแยกช่องกันแต่ละช่อง (ไม่จำเป็นต้องใช้ฟิวส์)
การถอดหรือใส่โมดูลขณะจ่ายไฟ	การสนับสนุน

คำอธิบาย

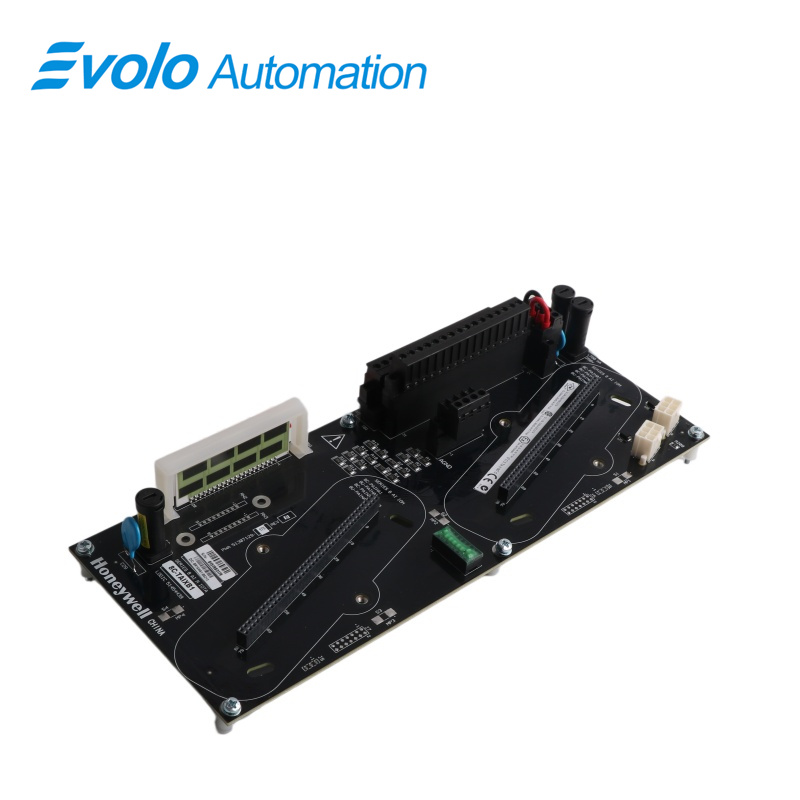

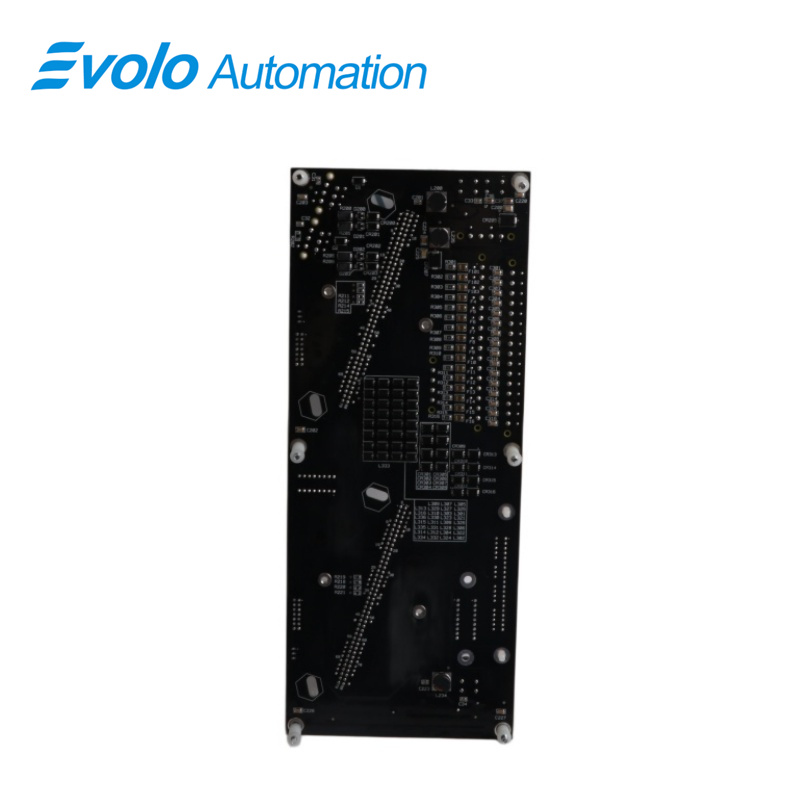

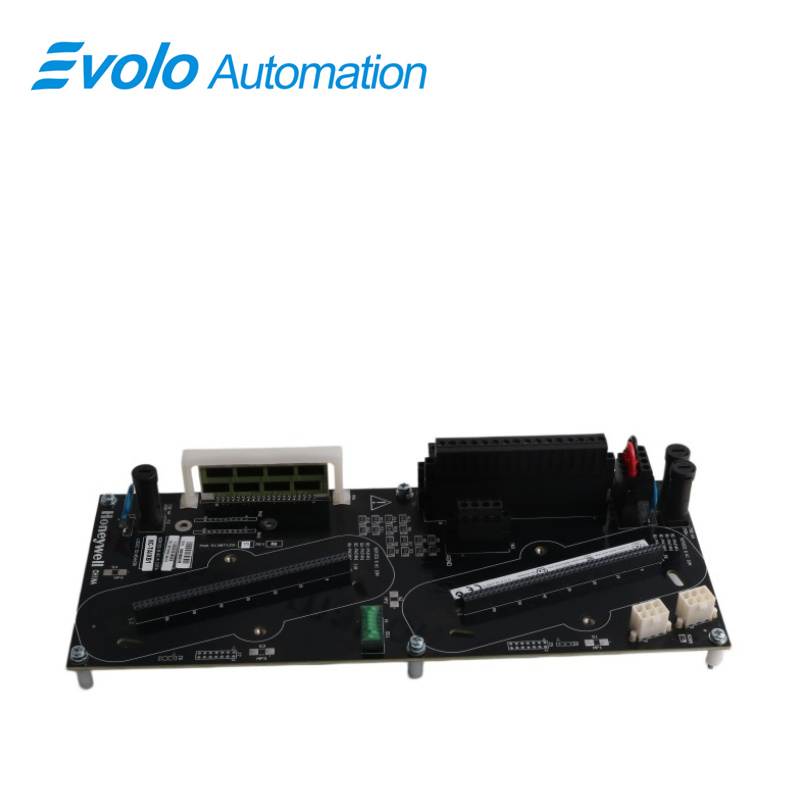

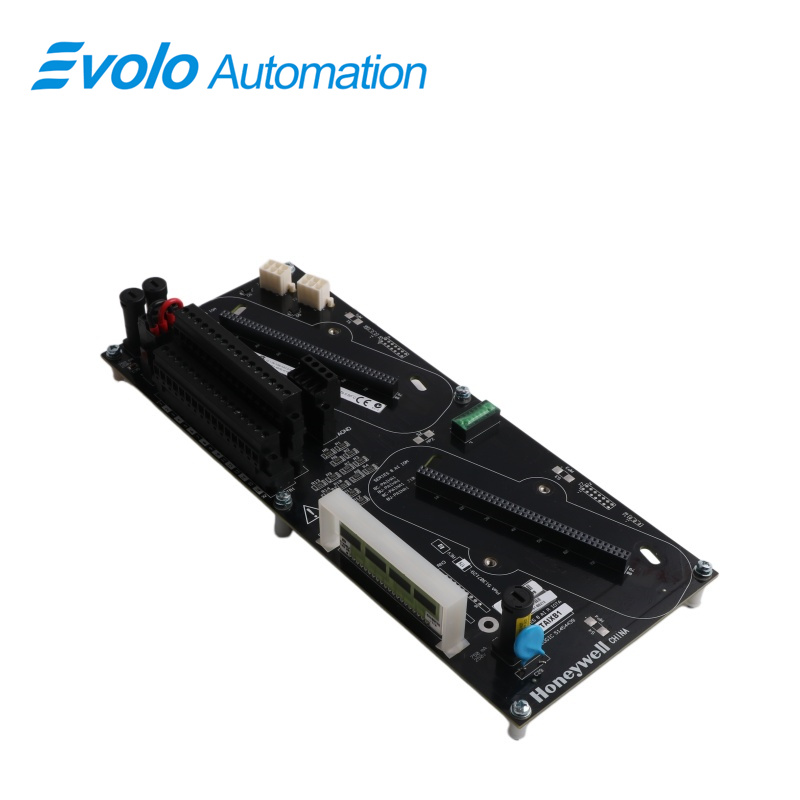

Honeywell 8C-TAIXB1 51307129-175 เป็นโมดูลอินพุตอะนาล็อกในระบบควบคุม Honeywell Series 8 โมดูลนี้ทำหน้าที่รับสัญญาณกระแสไฟฟ้าแบบ 4–20 มิลลิแอมแปร์จากทรานสมิตเตอร์ภาคสนาม เซนเซอร์ และอุปกรณ์อื่นๆ จากนั้นส่งสัญญาณกระบวนการที่ผ่านการประมวลผลแล้วไปยังคอนโทรลเลอร์

การประยุกต์ใช้งาน

โรงกลั่นขนาดใหญ่: ใช้สำหรับตรวจสอบแรงดันและอัตราการไหลในหน่วยการผลิตหลัก โดยมีการติดตั้งแบบสำรอง (redundant configuration) เพื่อให้ระบบสามารถดำเนินงานต่อเนื่องได้โดยไม่เกิดการหยุดชะงัก

แท่นขุดเจาะน้ำมันและก๊าซนอกชายฝั่ง: การแยกแม่เหล็ก (magnetic isolation) และการเคลือบป้องกันช่วยลดผลกระทบจากสัญญาณรบกวนแม่เหล็กไฟฟ้าและการกัดกร่อนในสภาพแวดล้อมทางทะเลที่รุนแรง

โรงไฟฟ้านิวเคลียร์: การรับสัญญาณความละเอียดสูงช่วยให้สามารถตรวจสอบการเปลี่ยนแปลงของแรงดันในระบบระบายความร้อนได้อย่างแม่นยำ พร้อมเพิ่มความปลอดภัยด้านไฟฟ้า

โรงงานสารเคมีขั้นสูง: ประสิทธิภาพการสแกนที่รวดเร็วทำให้สามารถตรวจสอบกระบวนการปฏิกิริยาที่เกิดขึ้นอย่างรวดเร็วแบบเรียลไทม์ ขณะเดียวกันก็ลดความจำเป็นในการบำรุงรักษาในพื้นที่อันตราย

โรงผลิตและจ่ายน้ำประปา: สถาปัตยกรรมแบบสำรอง (redundant) ช่วยให้มั่นใจได้ว่าการวัดและการควบคุมอัตราการไหลจะดำเนินต่อเนื่องและเชื่อถือได้สำหรับท่อจ่ายน้ำสำคัญ

คุณสมบัติเด่น

การวินิจฉัยตนเองอย่างกว้างขวาง

ความสามารถในการสำรอง (Redundancy) แบบเลือกได้

อุปกรณ์แบบหลายตัวแปรที่รองรับ HART

การสแกนลูปอย่างรวดเร็ว

การเลือกแหล่งจ่ายไฟสำหรับภาคสนามแบบภายในหรือภายนอก

แหล่งจ่ายไฟกระตุ้นในตัว (ไม่จำเป็นต้องใช้แหล่งจ่ายไฟแบบมาชัลลิง)

เหมาะสำหรับการกำหนดค่า / สถานะของอุปกรณ์ HART

การแยกกัลวาเนีย

คำถามที่พบบ่อย

Q: โมดูลนี้มีจำนวนช่องสัญญาณเท่าใด และสถานะการแยกสัญญาณ (isolation) เป็นอย่างไร? 8C-TAIXB1 51307129-175 มีอะไรบ้าง และเป็นประเภทอินพุตแบบใด?
ตอบ: มี 16 ช่องแบบ single-ended รองรับเฉพาะสัญญาณอินพุตกระแสไฟฟ้า 4–20 mA เท่านั้น

คำถาม: ความแม่นยำในการวัดด้านฮาร์ดแวร์และอัตราการสแกนของ 8C-TAIXB1 51307129-175 ?
A: ความแม่นยำภายใต้สภาวะแวดล้อม ±0.075% ของค่าเต็มสเกล (F.S.) อัตราการสแกน 50 มิลลิวินาที (ใช้ ADC 16 บิต)

คำถาม: ความแตกต่างหลักระหว่าง 8C-TAIXB1 51307129-175 กับรุ่นก่อนหน้า (8C-TAIXA1) คืออะไร?
ตอบ: รุ่นนี้โดยทั่วไปเป็นเวอร์ชันแบบสำรอง (redundant) ขณะที่ TAIXA1 เป็นแบบไม่มีระบบสำรอง (non-redundant)

คำถาม: แรงดันไฟฟ้าสูงสุดที่ฉนวนกันไฟฟ้าทนได้ และเทคโนโลยีที่ใช้คืออะไร? 8C-TAIXB1 51307129-175 ?
คำตอบ: แรงดันไฟฟ้าฉนวนกันความเครียด 1000 โวลต์ แบบกระแสสลับรากที่สองเฉลี่ย (VAC RMS) / ±1000 โวลต์ แบบกระแสตรง (VDC) ใช้เทคโนโลยีการแยกสัญญาณแบบ iCoupler

ถาม: ทำไหม 8C-TAIXB1 51307129-175 ต้องใช้ฟิวส์สำหรับแหล่งจ่ายไฟภายนอกหรือไม่ และรองรับการเปลี่ยนชิ้นส่วนขณะระบบกำลังทำงาน (hot swapping) หรือไม่
A: ติดตั้งระบบป้องกันการจำกัดกระแสไฟฟ้าแบบแยกช่อง ไม่จำเป็นต้องใช้ฟิวส์ และรองรับการเปลี่ยนชิ้นส่วนขณะจ่ายไฟได้อย่างเต็มที่
