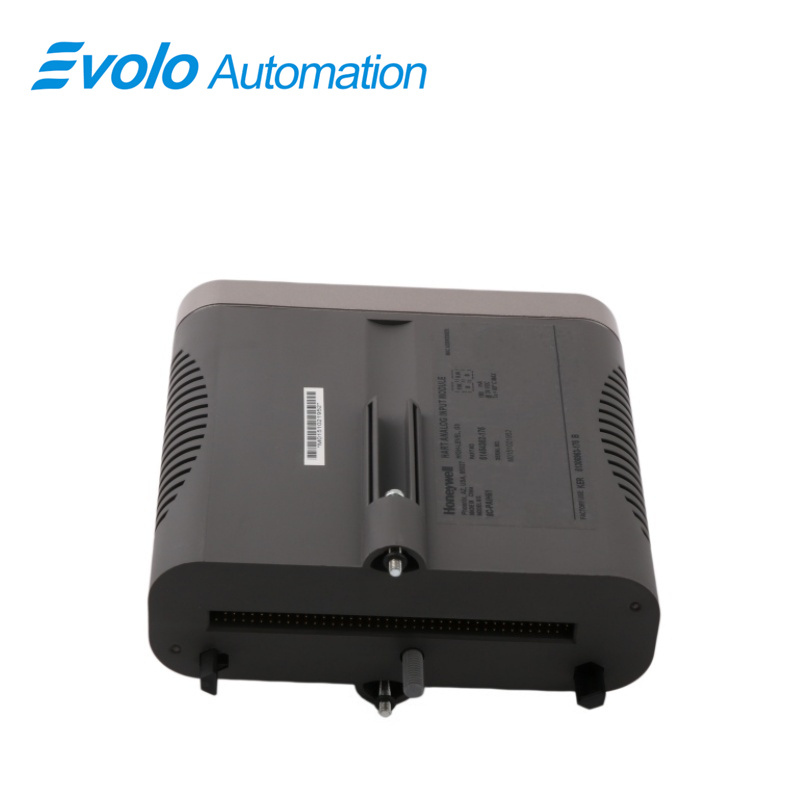

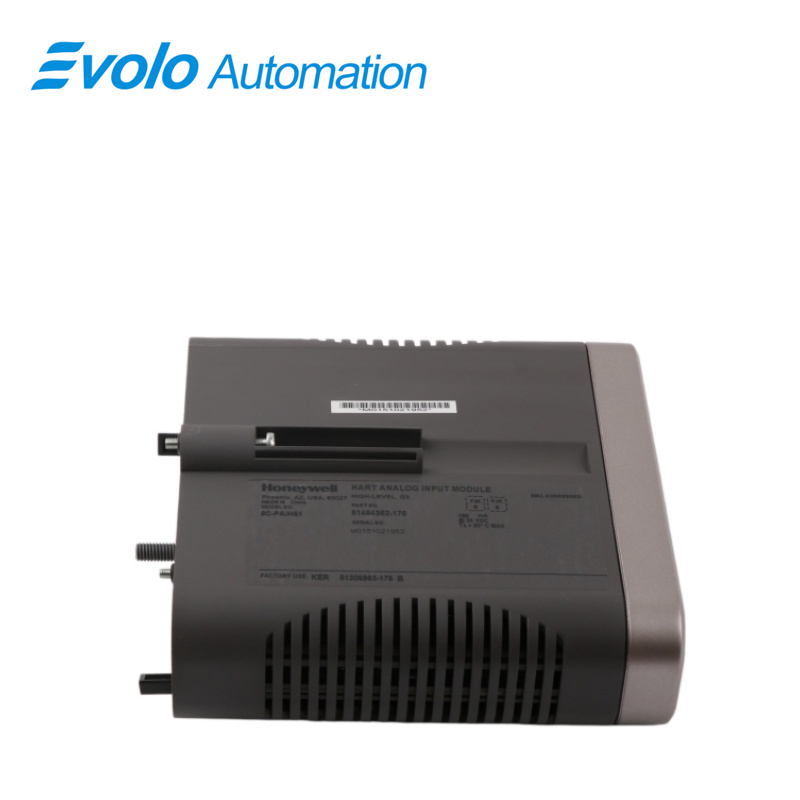

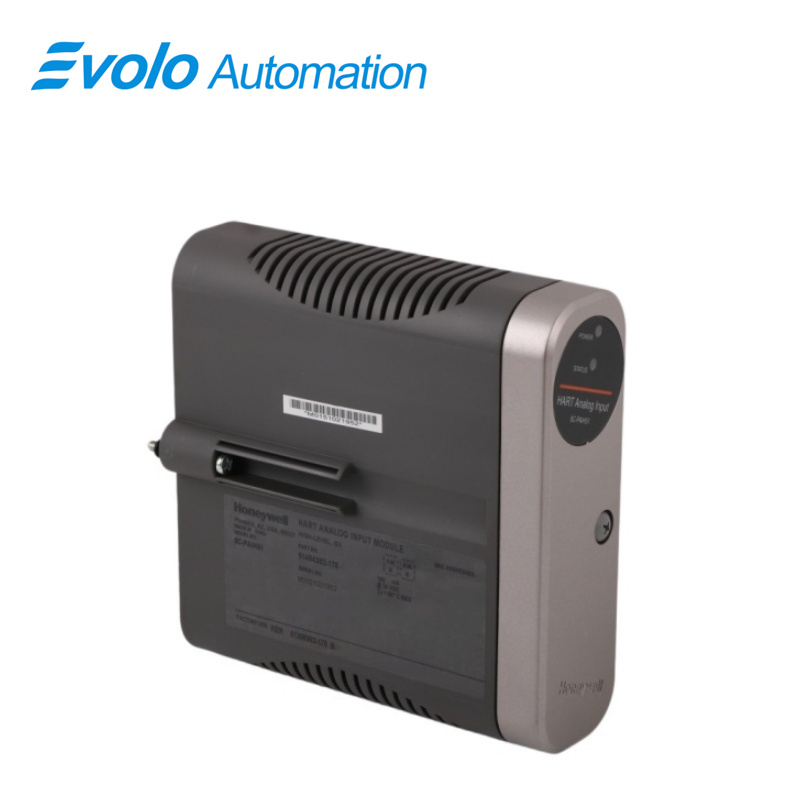

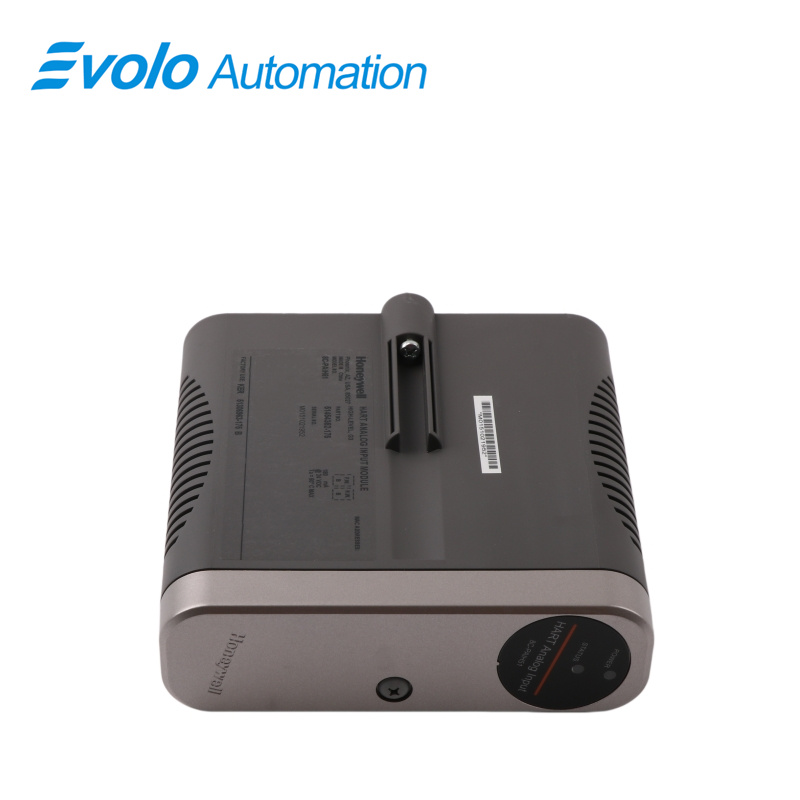

โมดูลอินพุตแบบแอนะล็อก รุ่น 8C-PAIH51 51454352-175 ประเทศจีน ผู้ผลิต ผู้จัดจำหน่าย และโรงงานผู้ผลิตโมดูลอินพุตแบบแอนะล็อก รุ่น 8C-PAIH51 51454352-175

ภาพรวม

สถานที่ผลิต:	สหรัฐอเมริกา
ชื่อแบรนด์:	ฮันนี่เวลล์
หมายเลขรุ่น:	8C-PAIH51 51454352-175
รายละเอียดการบรรจุภัณฑ์:	ของใหม่ของแท้จากโรงงาน บรรจุภัณฑ์ยังไม่เปิด
ระยะเวลาจัดส่ง:	5-7 วัน
เงื่อนไขการชำระเงิน:	T/T
ความสามารถในการจัดหาสินค้า:	สินค้าพร้อมส่ง

ข้อกำหนด

พารามิเตอร์	ค่า
หมายเลขชิ้นส่วน	8C-PAIH51 51454352-175
ประเภทชิ้นส่วน	โมดูลอินพุตอะนาล็อก
มิติ	6 × 15.6 × 14.3 ซม.
น้ำหนัก	0.3 กก.
ประเภทข้อมูล	กระแสไฟฟ้า (ใช้กับทรานสมิตเตอร์แบบ 2-wire หรือแบบจ่ายพลังงานเอง)
ช่องทางการเข้า	16 ช่องสัญญาณ (แบบ single-ended ทั้งหมด)
ช่วงอินพุต	เฉพาะสัญญาณ 4–20 mA (ผ่านความต้านทาน 200 Ω)
ความละเอียดของตัวแปลงสัญญาณแอนะล็อกเป็นดิจิทัล (A/D Converter Resolution)	16 บิต
อัตราการสแกนสัญญาณขาเข้า	50 มิลลิวินาที
อัตราส่วนการลดสัญญาณรบกวนแบบ common mode (ตั้งแต่กระแสตรงถึงความถี่ 60 Hz โดยมีความไม่สมดุลของความต้านทาน 500 Ω)	70 เดซิเบล
แรงดันไฟฟ้าแบบคอมมอนโมด (ตั้งแต่ความถี่ตรงจนถึง 60 เฮิร์ตซ์)	-6 ถึง +5 V ที่จุดสูงสุด
อัตราส่วนการลดสัญญาณรบกวนแบบปกติ (60 เฮิร์ตซ์)	19 dB
การตอบสนองของตัวกรองแบบปกติ	ตัวกรองแบบ RC แบบโพลเดียว จุดลดสัญญาณ -3 dB ที่ความถี่ 6.5 Hz
แรงดันขาเข้าสูงสุดแบบปกติ	±30 โวลต์
การรบกวนระหว่างช่องสัญญาณ (จากกระแสตรงถึง 60 เฮิร์ตซ์)	-60 เดซิเบล
ความแม่นยำของฮาร์ดแวร์ (ที่อุณหภูมิ 23.5°C ±2°C)	±0.075% ของค่าเต็มสเกล
ความแม่นยำของฮาร์ดแวร์ (ที่อุณหภูมิ 0 ถึง 60°C)	±0.15% ของค่าเต็มสเกล
ช่วงอุณหภูมิในการทำงาน	-25°C ถึง +60°C
ระยะอุณหภูมิการเก็บรักษา	-40°C ถึง +85°C

คำอธิบาย

Honeywell 8C-PAIH51 51454352-175 เป็นโมดูลอินพุตแบบอะนาล็อก โมดูลนี้รับและประมวลผลสัญญาณกระแสไฟฟ้าหรือแรงดันไฟฟ้าแบบอะนาล็อกที่ส่งมาจากทรานสมิตเตอร์ภาคสนาม ไม้บรรทัดวัดความดัน มิเตอร์วัดอัตราการไหล และเครื่องมือวัดอื่นๆ ที่หลากหลาย โดยใช้หน่วยปรับสัญญาณ (modulation) และถอดสัญญาณ (demodulation) ภายในตัวเพื่ออ่านข้อมูลจากเครื่องมือเหล่านี้ จากนั้นจึงอัปโหลดข้อมูลอุตสาหกรรมนี้ไปยังคอนโทรลเลอร์หลักแบบเรียลไทม์ผ่านฐานและเครือข่ายการสื่อสาร เพื่อการวิเคราะห์ข้อมูลระบบและการตัดสินใจตามตรรกะกระบวนการ

การประยุกต์ใช้งาน

โรงงานผลิตเคมีภัณฑ์ขั้นสูง: ตรวจสอบความดันและอัตราการไหลในปฏิกิริยาเพื่อควบคุมกระบวนการอย่างปลอดภัยและแม่นยำ

โรงงานแปรรูปก๊าซธรรมชาติ: เก็บรวบรวมสัญญาณจากทรานสมิตเตอร์เพื่อควบคุมความดันจากระยะไกลและการตรวจสอบการรั่วไหล

โรงงานบำบัดน้ำ: ติดตามระดับน้ำ อัตราการไหล และสถานะของปั๊มจ่ายสารเคมีเพื่อควบคุมกระบวนการบำบัดโดยอัตโนมัติ

โรงงานหลอมเหล็ก: ตรวจสอบเซ็นเซอร์ของระบบไฮดรอลิกและระบบระบายความร้อนในสภาพแวดล้อมที่มีอุณหภูมิสูง

การแก้ไขปัญหาและการบํารุงรักษา

การแก้ไขปัญหา: หากค่าของช่องสัญญาณผิดปกติ ให้ตรวจสอบความต้านทานของวงจรภายนอกที่จับคู่กัน และการต่อสายดินของชั้นป้องกันสัญญาณ โมดูลรองรับการทดสอบตนเองของแต่ละช่องสัญญาณ ซึ่งสามารถระบุข้อบกพร่องแบบวงจรเปิดหรือวงจรลัดได้อย่างรวดเร็ว

คำแนะนำในการบำรุงรักษา: แนะนำให้ตรวจสอบความแม่นยำของแต่ละช่องสัญญาณอย่างสม่ำเสมอ และทำความสะอาดชั้นออกไซด์ที่ขั้วต่อของโมดูล; ควรจัดให้มีการระบายอากาศที่ดีในสภาพแวดล้อมการทำงาน เพื่อหลีกเลี่ยงการใช้งานที่มีอุณหภูมิสูงเป็นเวลานาน ซึ่งอาจส่งผลต่ออายุการใช้งานของชิ้นส่วนอิเล็กทรอนิกส์

คำถามที่พบบ่อย

Q: มีกี่ช่องสัญญาณ 8C-PAIH51 51454352-175 โมดูลอินพุตแบบแอนะล็อกรองรับอะไร และช่วงสัญญาณอินพุตคือเท่าใด
ตอบ: 16 ช่องแบบ single-ended เท่านั้น รองรับสัญญาณกระแสไฟฟ้าเพียงชนิดเดียว คือ 4–20 mA

ถาม: ความละเอียดของตัวแปลงสัญญาณ A/D และความแม่นยำของฮาร์ดแวร์คือเท่าใด 8C-PAIH51 51454352-175 ?
ตอบ: ความละเอียด 16 บิต ความแม่นยำ ±0.075% ของค่าเต็มสเกล (F.S.) ที่อุณหภูมิ 23.5°C ±2°C

ถาม: อัตราการสแกนของ 8C-PAIH51 51454352-175 โมดูลอินพุตคือเท่าใด
ตอบ: อัตราการสแกนอินพุต 50 มิลลิวินาที

คำถาม: แรงดันขาเข้าโหมดปกติสูงสุดที่อุปกรณ์รับได้คือเท่าใด 8C-PAIH51 51454352-175 ?
คำตอบ: สูงสุด ±30 V

คำถาม: ช่วงอุณหภูมิในการทำงานของ 8C-PAIH51 51454352-175 ?
คำตอบ: -25°C ถึง +60°C
