ภาพรวม
สถานที่ผลิต: |
สหรัฐอเมริกา |
ชื่อแบรนด์: |
เบนท์ลี่ เนวาดา |
หมายเลขรุ่น: |
3500/42M 176449-02 |
รายละเอียดการบรรจุภัณฑ์: |
ของใหม่ของแท้จากโรงงาน บรรจุภัณฑ์ยังไม่เปิด |
ระยะเวลาจัดส่ง: |
5-7 วัน |
เงื่อนไขการชำระเงิน: |
T/T |
ความสามารถในการจัดหาสินค้า: |
สินค้าพร้อมส่ง |
รายละเอียดโดยย่อ
|
การตั้งค่า |
Prox/Accel Velomitor |
|
โลตติจ์ไฟฟ้า |
23.9 โวลต์ |
|
กระแสไฟฟ้า |
45.5 มิลลิแอมแปร์ |
|
การใช้พลังงาน |
1.09 วัตต์ |
|
อุณหภูมิในการทำงานของโมดูลอินพุต/เอาต์พุต (ภายใน/ขั้วต่อภายนอก) |
-30°C ถึง +65°C (-22°F ถึง +150°F) |
|
อุณหภูมิในการทำงานของโมดูลอินพุต/เอาต์พุต (ตัวกั้นภายใน) |
0°C ถึง +65°C (32°F ถึง +150°F) |
|
อุณหภูมิการจัดเก็บ |
-40°C ถึง +85°C (-40°F ถึง +185°F) |
|
ความชื้น |
95% ไม่หมัก |
|
ข้อกำหนดพื้นที่สำหรับติดตั้งบนแร็ก |
ช่องด้านหลังแบบเต็มความสูง 1 ช่อง |
|
ตัวกรองการสั่นแบบรัศมีโดยตรง |
-3 เดซิเบล ที่ช่วงความถี่ 4 เฮิร์ตซ์ ถึง 4000 เฮิร์ตซ์ หรือ 1 เฮิร์ตซ์ ถึง 600 เฮิร์ตซ์ ความแม่นยำ ±1% สามารถตั้งค่าได้โดยผู้ใช้ |
|
ขนาด: |
2.5x25.6x24 ซม. |
|
น้ำหนัก: |
0.86KG |
คำอธิบาย

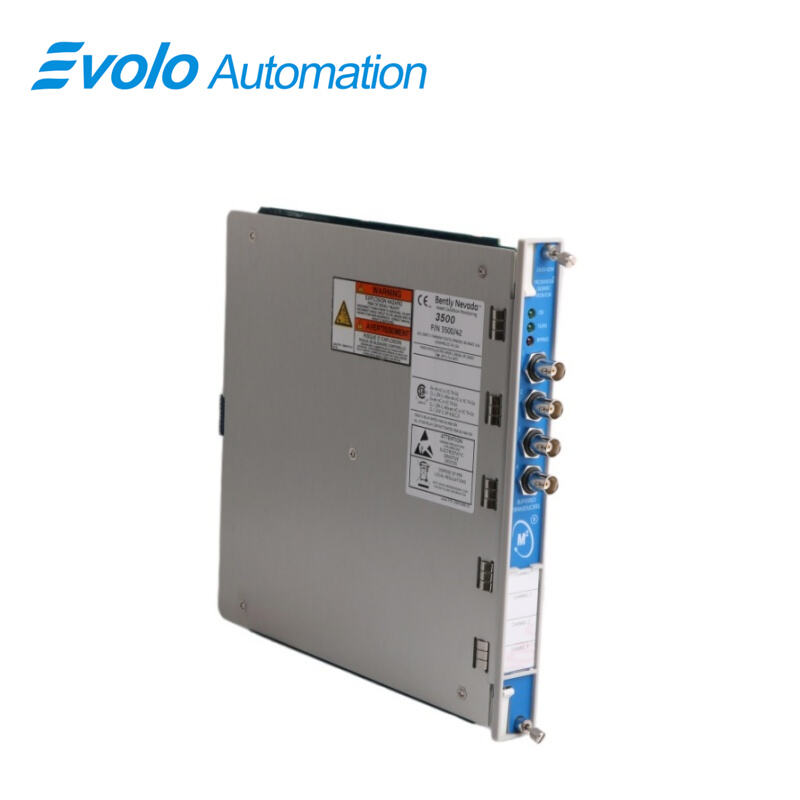

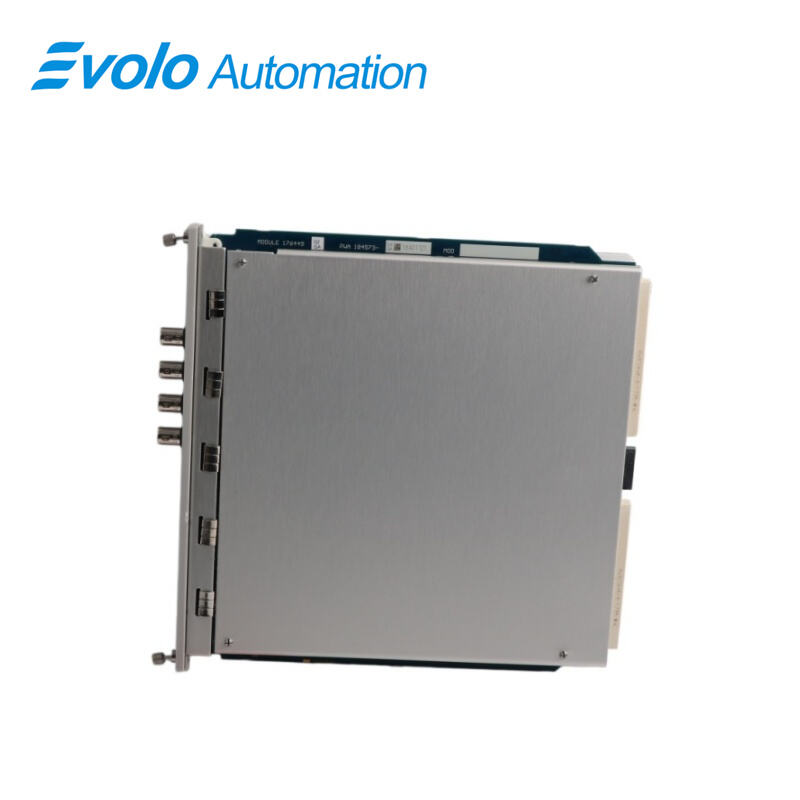

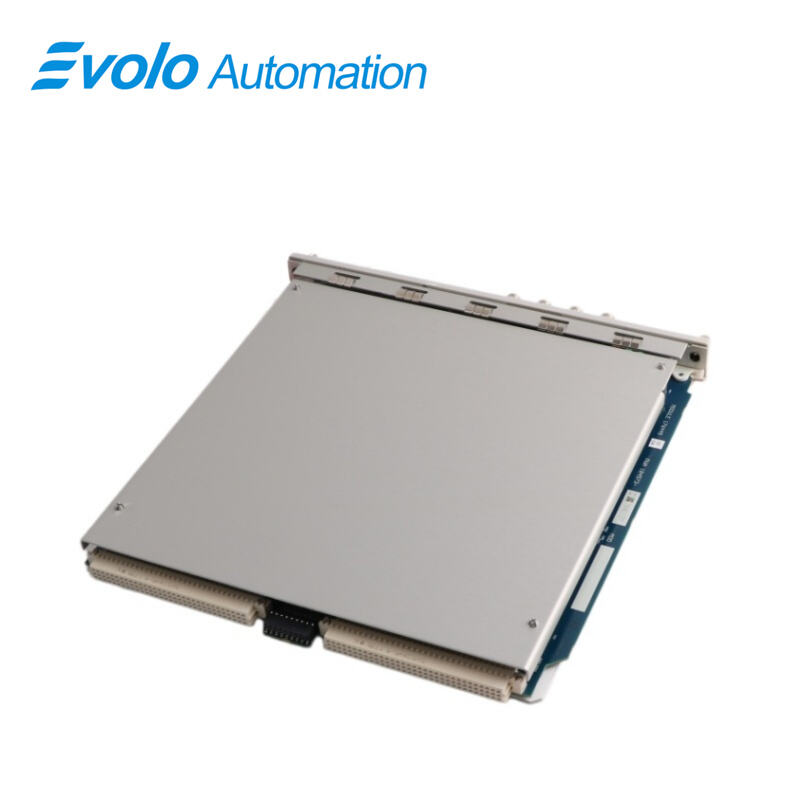

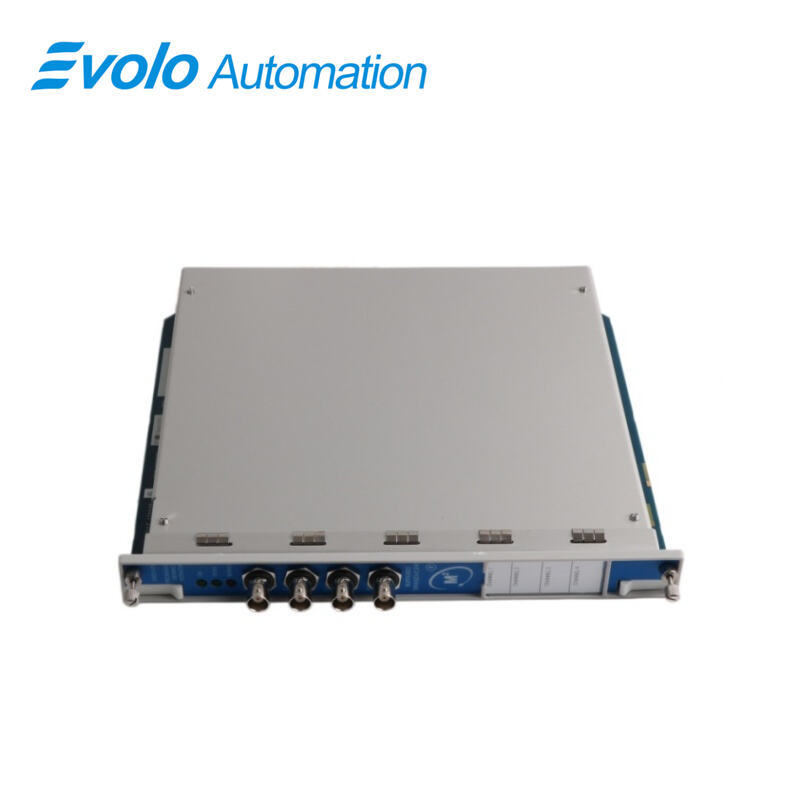

เบนท์ลี เนวาดา™ 3500/42M 176449-02 เครื่องตรวจสอบการสั่นสะเทือนแบบ Proximitor เป็นอุปกรณ์อัตโนมัติแบบสี่ช่องสัญญาณสำหรับการตรวจสอบเครื่องจักรอุตสาหกรรม ซึ่ง 3500/42M 176449-02 สามารถรับสัญญาณจากทรานสดิวเซอร์แบบ proximity, velocity หรือ acceleration และปรับสัญญาณเหล่านั้นเพื่อวัดการสั่นสะเทือนแบบ radial, ตำแหน่งของ thrust, การเร่ง (acceleration), การขยายตัวแบบความแตกต่าง (differential expansion), ตำแหน่งสัมบูรณ์ของเพลา (shaft absolute) และความไม่สมดุลของเพลา (eccentricity) แต่ละช่องสัญญาณของ 3500/42M 176449-02 สามารถตั้งค่าโปรแกรมได้โดยใช้ซอฟต์แวร์กำหนดค่าโครงสร้างระบบ 3500 Rack Configuration Software เพื่อกำหนดเกณฑ์เตือน (alert) และเกณฑ์อันตราย (danger) ทำงานที่แรงดันไฟฟ้า 23.9 โวลต์ กระแสไฟฟ้า 45.5 มิลลิแอมแปร์ และกำลังไฟฟ้า 1.09 วัตต์ 3500/42M 176449-02 ทำงานได้ที่อุณหภูมิ -30°C ถึง +65°C โดยสามารถเก็บรักษาได้สูงสุดที่ 85°C ตัวกรองการสั่นแบบรัศมีครอบคลุมช่วงความถี่ 4 Hz ถึง 4000 Hz รวมถึงตัวกรองแบบ Notch และตัวกรองเวกเตอร์ 1X/2X การวัดค่าการเคลื่อนที่ตามแนวแกน (Thrust) และการขยายตัวแบบเชิงความแตกต่าง (Differential Expansion) มีความแม่นยำ ±0.33% ของช่วงการวัดเต็ม (Full-Scale) 3500/42M 176449-02 ให้ข้อมูลเครื่องจักรแบบเรียลไทม์แก่ฝ่ายปฏิบัติการและฝ่ายบำรุงรักษา ทำให้สามารถตอบสนองโดยอัตโนมัติ วิเคราะห์การสั่น และติดตามตำแหน่งได้ จึงเหมาะอย่างยิ่งสำหรับการควบคุมเครื่องจักรโดยอาศัยเซ็นเซอร์แบบ proximity หรือแบบแผ่นดินไหว (seismic) ในระบบอุตสาหกรรมอัตโนมัติ
การประยุกต์ใช้งาน
การประยุกต์ใช้ในการตรวจสอบการสั่นของเพลาเทอร์ไบน์
The Bently Nevada™ 3500/42M 176449-02 วัดค่าการสั่นแบบรัศมี ตำแหน่งแรงดันตามแนวแกน (thrust position) และความเร่งอย่างต่อเนื่องจากทรานสดิวเซอร์แบบ proximity หรือแบบแผ่นดินไหว (seismic) ตัวกรองการสั่นแบบรัศมีครอบคลุมช่วงความถี่ 4 Hz ถึง 4000 Hz พร้อมตัวกรองเวกเตอร์ 1X/2X และตัวกรองแบบ Notch ซึ่งช่วยให้ตรวจจับความผิดพลาดจากการไม่สมดุลหรือการจัดแนวไม่ตรงได้อย่างแม่นยำ 3500/42M 176449-02 สามารถกระตุ้นการตอบสนองโดยอัตโนมัติเพื่อป้องกันความเสียหายต่อเพลา
การประยุกต์ใช้ในการควบคุมประสิทธิภาพของปั๊มและคอมเพรสเซอร์
The 3500/42M 176449-02 ตรวจสอบการขยายตัวแบบเชิงความแตกต่าง ตำแหน่งตามแกน และความเร็วในปั๊มและคอมเพรสเซอร์ แต่ละหนึ่งในสี่ช่องสัญญาณสามารถตั้งค่าผ่านซอฟต์แวร์กำหนดค่าโครงสร้าง 3500 (3500 Rack Configuration Software) เพื่อกำหนดเกณฑ์แจ้งเตือนและเกณฑ์อันตรายได้ 3500/42M 176449-02 รองรับการปรับความเร็วโดยอัตโนมัติหรือการหยุดทำงานเพื่อป้องกันความล้มเหลวของระบบกลไก
การประยุกต์ใช้ในการจัดแนวเพลาและการติดตามตำแหน่ง
การวัดแรงดันดัน (thrust) และตำแหน่งสัมบูรณ์ของเพลา 3500/42M 176449-02 ให้ความแม่นยำ ±0.33% ของช่วงการวัดเต็ม (full-scale accuracy) ตัวกรองระยะห่าง (gap filter) และตัวกรองโดยตรง (direct filter) ให้การติดตามการเคลื่อนที่ตามแกนอย่างแม่นยำ ทำให้สามารถยืนยันการจัดแนวเพลาโดยอัตโนมัติและตรวจจับความไม่สมดุล (eccentricity) ของเครื่องจักรที่หมุนได้
ข้อกำหนด
|
ตัวกรองช่องว่างการสั่นสะเทือนแบบรัศมี (Radial Vibration Gap Filter) |
-3 เดซิเบล ที่ความถี่ 0.09 เฮิร์ตซ์ |
|
ตัวกรองการสั่นสะเทือนแบบรัศมีที่ไม่ใช่ส่วนประกอบ 1X (Radial Vibration Not 1X Filter) |
60 ครั้งต่อนาที ถึง 15.8 เท่าของความเร็วในการทำงาน ค่า Q คงที่แบบช่องแคบ (notch) ค่าปฏิเสธต่ำสุด -34.9 เดซิเบล |
|
การสั่นในแนวรัศมี Smax |
0.125 ถึง 15.8 เท่าของความเร็วในการทำงาน |
|
ตัวกรองเวกเตอร์ 1X/2X ในแนวรัศมี |
ค่า Q คงที่ ค่าปฏิเสธต่ำสุด -57.7 เดซิเบล |
|
ความแม่นยำของการวัดแรงผลัก (Thrust) และการขยายตัวแบบเชิงอนุพันธ์ (Differential Expansion) |
±0.33% ของช่วงการวัดเต็ม (full-scale) โดยทั่วไป ไม่เกิน ±1% |
|
ตัวกรองแบบตรงสำหรับแรงผลัก (Thrust) และการขยายตัวแบบเชิงอนุพันธ์ (Differential) |
-3 เดซิเบล ที่ความถี่ 1.2 เฮิร์ตซ์ |
|
ตัวกรองช่องว่าง (Gap Filter) สำหรับแรงผลัก (Thrust) และการขยายตัวแบบเชิงอนุพันธ์ (Differential) |
-3 เดซิเบล ที่ความถี่ 0.41 เฮิร์ตซ์ |
|
ความแม่นยำของสัญญาณโดยตรงและช่องว่าง |
±0.33% ของช่วงการวัดเต็ม (full-scale) โดยทั่วไป ไม่เกิน ±1% |
|
ความแม่นยำของส่วนประกอบความถี่ 1X และ 2X |
±0.33% ของช่วงการวัดเต็ม (full-scale) โดยทั่วไป ไม่เกิน ±1% |
|
ความแม่นยำของ Smax |
±5% สูงสุด |
จุดแข็งในการแข่งขัน
ข้อได้เปรียบในการแข่งขัน: การตั้งค่าช่องสัญญาณอย่างรวดเร็ว
The 3500/42M 176449-02 ใช้ซอฟต์แวร์กำหนดค่าโครงสร้าง 3500 (3500 Rack Configuration Software) สำหรับการตั้งค่าช่องสัญญาณและการกำหนดค่าการแจ้งเตือนอย่างรวดเร็ว ทำงานที่แรงดัน 23.9 V กระแส 45.5 mA และกำลังไฟ 1.09 W มีขนาดพอดีกับช่องติดตั้งแบบเต็มความสูง (full-height rack slot) เพียงหนึ่งช่อง ทำให้สามารถรวมเข้ากับระบบควบคุมอัตโนมัติได้อย่างรวดเร็ว
ข้อได้เปรียบในการแข่งขัน: การวิเคราะห์การสั่นสะเทือนความถี่สูง
สัญญาณนำเข้าการสั่นสะเทือนแบบรัศมี (radial vibration inputs) ของ 3500/42M 176449-02 ครอบคลุมช่วงความถี่ 4 Hz ถึง 4000 Hz รวมถึง Smax, เวกเตอร์ 1X/2X และตัวกรองแบบ Notch ซึ่งช่วยให้สามารถระบุข้อบกพร่องเชิงกลโดยอัตโนมัติ ตรวจสอบสถานะแบบเรียลไทม์ และให้ข้อมูลการสั่นสะเทือนที่สามารถนำไปใช้งานได้จริงสำหรับระบบบำรุงรักษา
ข้อได้เปรียบในการแข่งขัน: การวัดแรงดันตามแนวแกน (Thrust) และการขยายตัวอย่างแม่นยำ
การวัดแรงดันตามแนวแกน (Thrust) และการขยายตัวแบบเชิงอนุพันธ์ (differential expansion) จาก 3500/42M 176449-02 ให้ค่าความแม่นยำโดยทั่วไป ±0.33% ของช่วงการวัดเต็ม (full-scale) ซึ่งรับประกันความแม่นยำของข้อมูลตำแหน่งและข้อมูลตามแนวแกนอย่างแน่นอน ผลลัพธ์ที่ผ่านการประมวลผลแล้วจะส่งตรงเข้าสู่ระบบอัตโนมัติเพื่อควบคุมและตรวจสอบเครื่องจักรแบบเรียลไทม์
