ภาพรวม
สถานที่กำเนิด: |
สหรัฐอเมริกา |
ชื่อแบรนด์: |
เบนท์ลี่ เนวาดา |
หมายเลขรุ่น: |
330907-05-30-10-02-CN |
รายละเอียดบรรจุภัณฑ์: |
ของใหม่ของแท้จากโรงงาน บรรจุภัณฑ์ยังไม่เปิด |
เวลาจัดส่ง: |
5-7 วัน |
เงื่อนไขการชำระเงิน: |
T/T |
ความสามารถในการจัดหา: |
สินค้าพร้อมส่ง |
รายละเอียดรวดเร็ว
|
ตัวเลือกความยาวรวม: |
1.0 เมตร (39 นิ้ว) |
|
ตัวเลือกขั้วต่อ: |
ขั้วต่อ Miniature coaxial ClickLoc, สายเคเบิลมาตรฐาน |
|
ตัวเลือกการรับรองจากหน่วยงาน: |
ได้รับการรับรองหลายประเภท |
|
เกลียวตัวเรือนโพรบ: |
เกลียว M10X1 |
|
การเดินสายภาคสนาม: |
15 มิลลิเมตร |
|
ขนาด: |
1.2x1x111ซม. |
|
น้ำหนัก: |
0.04กก. |
คำอธิบาย

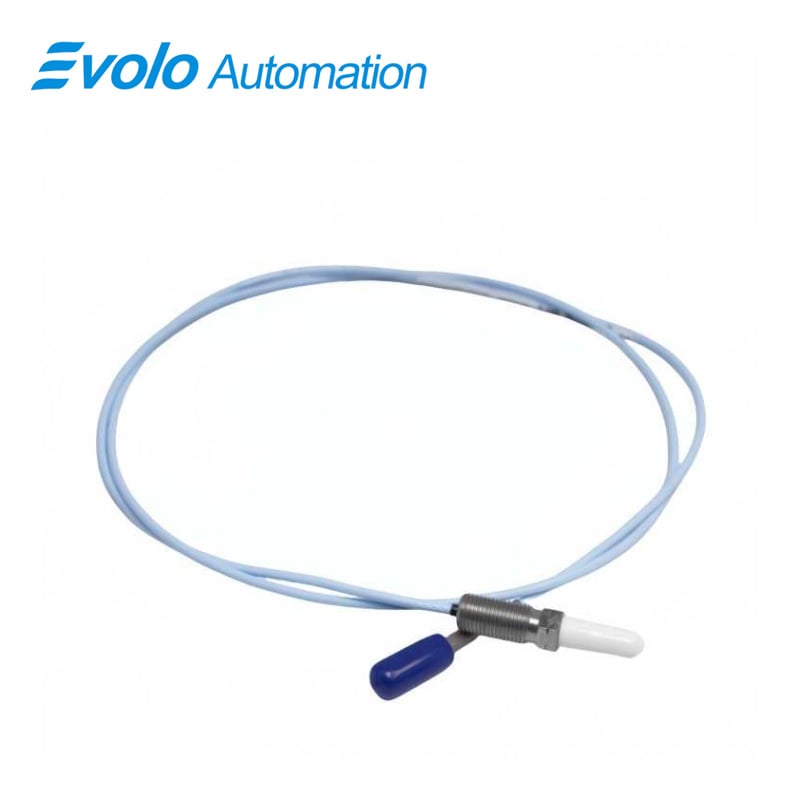

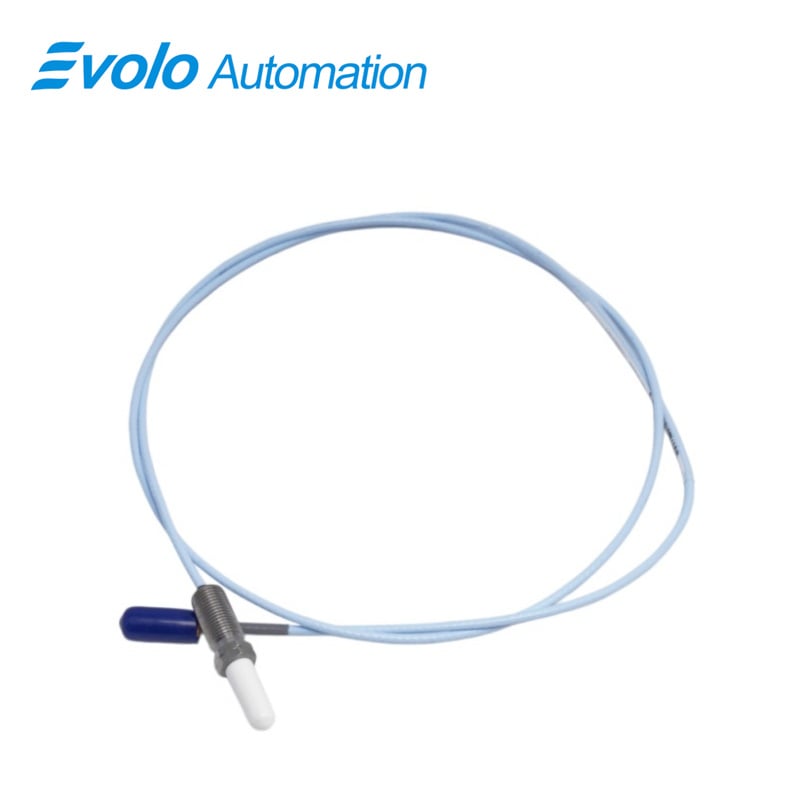

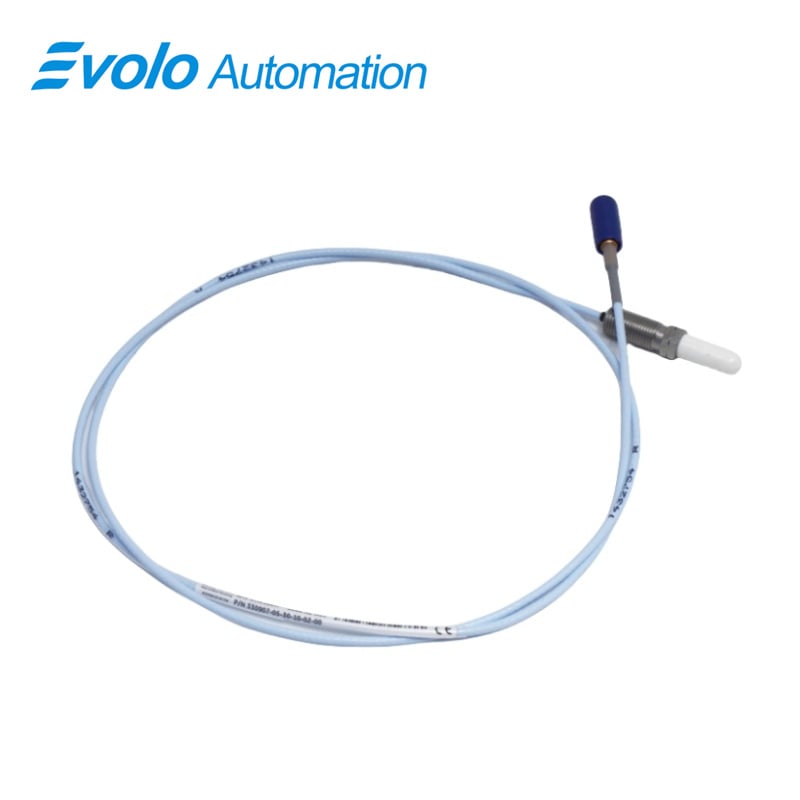

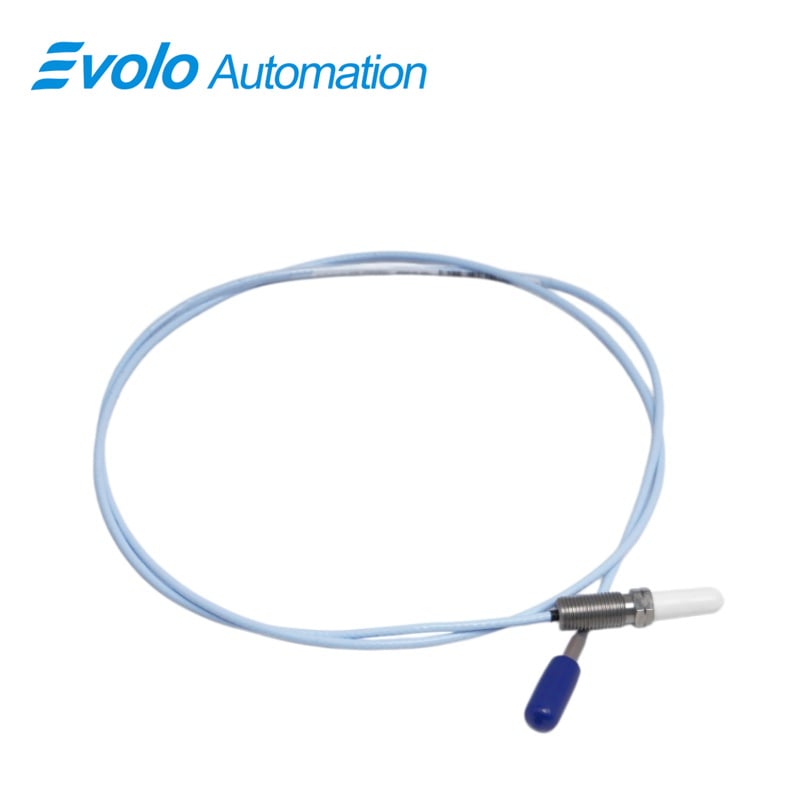

สายพาน 330907-05-30-10-02-CN หัววัดระยะใกล้แบบ 3300 NSv ได้รับการออกแบบมาเพื่อใช้งานกับคอมเพรสเซอร์แบบเหวี่ยงหนีศูนย์ คอมเพรสเซอร์ทำความเย็น และคอมเพรสเซอร์ก๊าซสำหรับกระบวนการ ที่มีพื้นที่ติดตั้งจำกัด โดยมีความยาวรวม 1.0 เมตร ขนาดเกลียวหัวเซ็นเซอร์ M10X1 และความลึกสูงสุดของการขันเกลียว 15 มิลลิเมตร 330907-05-30-10-02-CN 3300 NSv หัววัดระยะใกล้ วัดการสั่นแบบรัศมีบนเพลาที่มีเส้นผ่านศูนย์กลางไม่เกิน 51 มม. และวัดตำแหน่งแบบแกน (axial) บนเป้าหมายที่มีขนาดเล็กกว่า 15 มม. ช่วงเชิงเส้น 1.5 มม. ระยะห่างที่แนะนำคือ 1.0 มม. ปัจจัยสเกล 7.87 V/mm ปลายโพรบที่ทำจากวัสดุ PPS และตัวเรือนทำจากเหล็กกล้าไร้สนิมเกรด AISI 304 ให้ค่าการวัดที่แม่นยำ ตัวเชื่อมต่อแบบโคแอกเซียลขนาดเล็ก (Miniature coaxial ClickLoc) มาตรฐานพร้อมสายเคเบิลรองรับสัญญาณแทโครเมตร (tachometer) สัญญาณความเร็วศูนย์ (zero-speed) และสัญญาณ Keyphasor ขณะที่ความต้านทานเอาต์พุต 50 Ω และความไวต่อแรงจ่ายไฟ <2 mV ทำให้ระบบตรวจสอบอัตโนมัติมีความน่าเชื่อถือสูง 330907-05-30-10-02-CN 3300 NSv หัววัดระยะใกล้ สามารถทนต่ออุณหภูมิได้ตั้งแต่ -52°C ถึง +177°C และสามารถติดตั้งผสานเข้ากับระบบอัตโนมัติของคอมเพรสเซอร์รุ่นใหม่ได้อย่างง่ายดาย
Applications
การวัดการสั่นสะเทือนแบบรัศมีบนเพลาขนาดเล็ก
สายพาน 330907-05-30-10-02-CN 3300 NSv หัววัดระยะใกล้ วัดการสั่นแบบรัศมีบนเพลาที่มีขนาดเล็กกว่า 51 มม. โดยใช้ช่วงเชิงเส้น 1.5 มม. และปัจจัยสเกล 7.87 V/mm ระยะห่างที่แนะนำ 1.0 มม. ช่วยให้ได้ค่าการวัดที่แม่นยำในโครงสร้างบ้านคอมเพรสเซอร์ที่มีพื้นที่จำกัด
การวัดตำแหน่งตามแนวแกน (แรงดันดัน)
สายพาน 330907-05-30-10-02-CN 3300 NSv หัววัดระยะใกล้ จับตำแหน่งแบบแกน (axial) บนเป้าหมายแบนที่มีขนาดเล็กกว่า 15 มม. ด้วยปลายโพรบที่ทำจากวัสดุ PPS และตัวเรือนทำจากเหล็กกล้าไร้สนิมเกรด AISI 304 (SST) ซึ่งเหมาะสำหรับเครื่องจักรที่ใช้ตลับลูกปืนแบบฟิล์มน้ำมัน (fluid-filmed bearing) ที่มีข้อจำกัดในการมองเห็นด้านข้าง
เทโคเมตรและระบบตรวจจับความเร็วศูนย์
สายพาน 330907-05-30-10-02-CN 3300 NSv หัววัดระยะใกล้ แปลงสัญญาณกระแสไหลเวียน (eddy-current) ให้เป็นสัญญาณแรงดันไฟฟ้าที่เชื่อถือได้ ความต้านทานขาออก 50 โอห์ม และความไวต่อแรงดันจ่ายต่ำ (<2 มิลลิโวลต์ต่อโวลต์) ช่วยรักษาความแม่นยำในการตรวจจับความเร็วศูนย์ในระบบคอมเพรสเซอร์แบบอัตโนมัติ
การสร้างสัญญาณอ้างอิงเฟส (Keyphasor)
สายพาน 330907-05-30-10-02-CN 3300 NSv หัววัดระยะใกล้ ส่งสัญญาณคีย์เฟซอร์ (Keyphasor) โดยใช้ขั้วต่อโคแอกเซียลแบบมินิเอเจอร์ ClickLoc ซึ่งรับประกันการประสานเฟสสำหรับการตรวจสอบพลศาสตร์ของโรเตอร์ (rotordynamic monitoring) และการควบคุมเครื่องจักรแบบอัตโนมัติ
คุณสมบัติ
|
ช่วงอุณหภูมิของโพรบ: |
-52°C ถึง +177°C (-62°F ถึง +351°F) |
|
อุณหภูมิในการเก็บรักษา: |
-52°C ถึง +177°C (-62°F ถึง +351°F) |
|
วัสดุปลายโพรบ: |
โพลีฟีนิลซัลไฟด์ (PPS) |
|
วัสดุตัวเรือนโพรบ: |
สแตนเลสสตีล AISI 304 (SST) |
|
การเดินสายภาคสนาม: |
0.2 ถึง 1.5 mm² (16 ถึง 24 AWG) [0.25 ถึง 0.75 mm² (18 ถึง 23 AWG) เมื่อใช้ปลอกปลายลวด] |
|
ช่วงเชิงเส้น: |
1.5 มม. (60 mils) |
|
ค่าระยะห่างที่แนะนำ: |
1.0 มม. (40 mils) |
|
ความต้านทานเอาต์พุต: |
50 โอห์ม |
|
ความไวต่อแหล่งจ่ายไฟ: |
การเปลี่ยนแปลงแรงดันเอาต์พุตไม่เกิน 2 มิลลิโวลต์ ต่อการเปลี่ยนแปลงแรงดันขาเข้า 1 โวลต์ |
|
แรงบิดจากขั้วต่อถึงขั้วต่อ (สูงสุดที่กำหนด): |
22.6 N•m (200 in•lb) |
|
แรงบิดจากขั้วต่อถึงขั้วต่อ (แนะนำ): |
7.5 N•m (66 in•lb) |
ข้อดีต่อการแข่งขัน
ดีไซน์กะทัดรัดสำหรับติดตั้งในพื้นที่จำกัด
สายพาน 330907-05-30-10-02-CN 3300 NSv หัววัดระยะใกล้ มีความยาวรวม 1.0 เมตร และเกลียว M10X1 พร้อมระยะการขันเข้า 15 มิลลิเมตร ทำให้สามารถติดตั้งได้ในพื้นที่จำกัดแบบมองด้านข้าง แบบเจาะร่อง (counter bore) หรือแบบมองด้านหลัง
ทนความร้อนและสารเคมีสูง
ด้วยปลายหัววัดทำจาก PPS และตัวเรือนทำจากสแตนเลสเกรด AISI 304 330907-05-30-10-02-CN 3300 NSv หัววัดระยะใกล้ ทำงานได้อย่างเชื่อถือได้ในช่วงอุณหภูมิตั้งแต่ -52°C ถึง +177°C จึงเหมาะสำหรับคอมเพรสเซอร์กระบวนการที่สัมผัสกับความร้อนและสารเคมี
การอัปเกรดอย่างไร้รอยต่อจากระบบเก่า
สายพาน 330907-05-30-10-02-CN 3300 NSv หัววัดระยะใกล้ มีความเข้ากันได้ทางกลและทางไฟฟ้ากับหัววัด RAM รุ่นก่อนหน้า 3300 ทำให้สามารถอัปเกรดได้โดยไม่จำเป็นต้องเปลี่ยนสายขยายหรือระบบตรวจสอบ และยังคงรักษาระดับช่วงเชิงเส้นที่ 1.5 มิลลิเมตรไว้
การออกแบบขั้วต่อและสายเคเบิลที่แข็งแรงทนทาน
สายพาน 330907-05-30-10-02-CN 3300 NSv หัววัดระยะใกล้ ใช้ขั้วต่อ ClickLoc ที่ชุบทอง พร้อมแรงบิดที่แนะนำไว้ที่ 7.5 นิวตัน-เมตร เพื่อให้มั่นใจในการส่งสัญญาณอย่างมั่นคงภายใต้สภาวะการสั่นสะเทือนและการทำงานแบบอัตโนมัติ
การวัดวัตถุเป้าหมายขนาดเล็กที่ได้รับการปรับแต่งให้เหมาะสม
สายพาน 330907-05-30-10-02-CN 3300 NSv หัววัดระยะใกล้ รักษาความแม่นยำของการเว้นระยะห่างที่ระยะทางที่แนะนำไว้ที่ 1.0 มม. และให้ค่าการวัดแนวรัศมีและแนวแกนที่แม่นยำสำหรับเพลาขนาดเล็กและเป้าหมายแบบแบนที่มีขนาดน้อยกว่า 15 มม.
