ภาพรวม
สถานที่กำเนิด: |
สหรัฐอเมริกา |
ชื่อแบรนด์: |
เบนท์ลี่ เนวาดา |
หมายเลขรุ่น: |
330907-05-30-10-02-00 |
รายละเอียดบรรจุภัณฑ์: |
ของใหม่ของแท้จากโรงงาน บรรจุภัณฑ์ยังไม่เปิด |
เวลาจัดส่ง: |
5-7 วัน |
เงื่อนไขการชำระเงิน: |
T/T |
ความสามารถในการจัดหา: |
สินค้าพร้อมส่ง |
รายละเอียดรวดเร็ว
|
ตัวเลือกความยาวรวม: |
1.0 เมตร (39 นิ้ว) |
|
ตัวเลือกขั้วต่อ: |
ขั้วต่อ Miniature coaxial ClickLoc, สายเคเบิลมาตรฐาน |
|
ตัวเลือกการรับรองจากหน่วยงาน: |
ไม่จําเป็น |
|
เกลียวตัวเรือนโพรบ: |
เกลียว M10X1 |
|
การเดินสายภาคสนาม: |
15 มิลลิเมตร |
|
ขนาด: |
1.2x1x111ซม. |
|
น้ำหนัก: |
0.04กก. |
คำอธิบาย

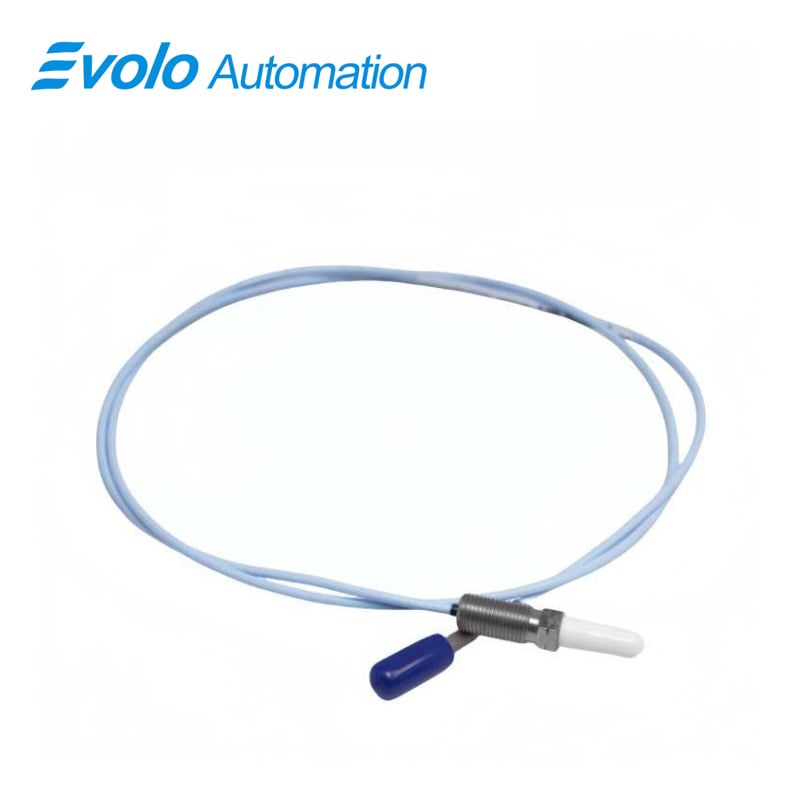

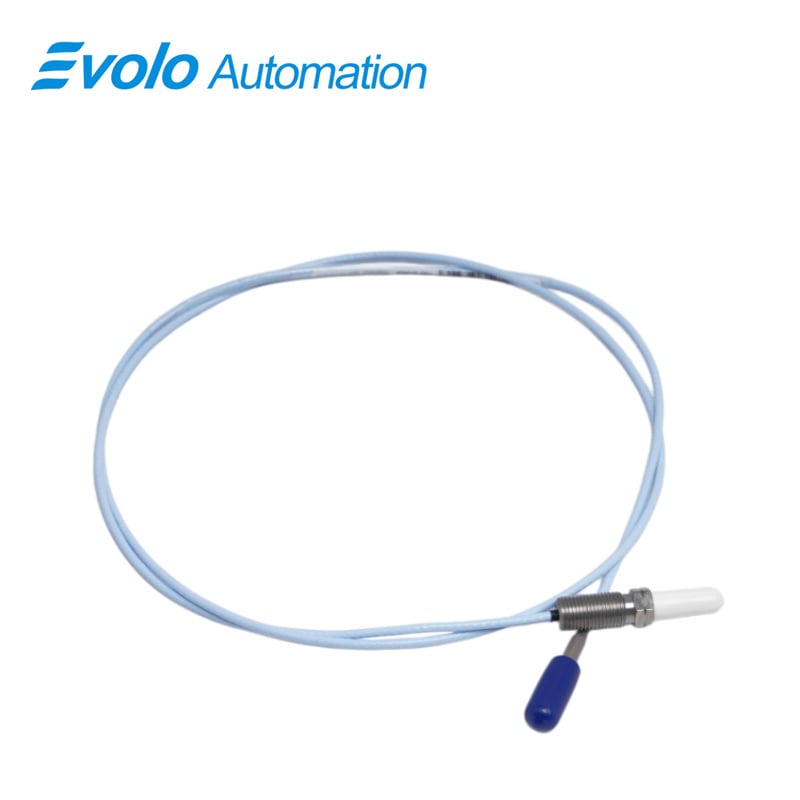

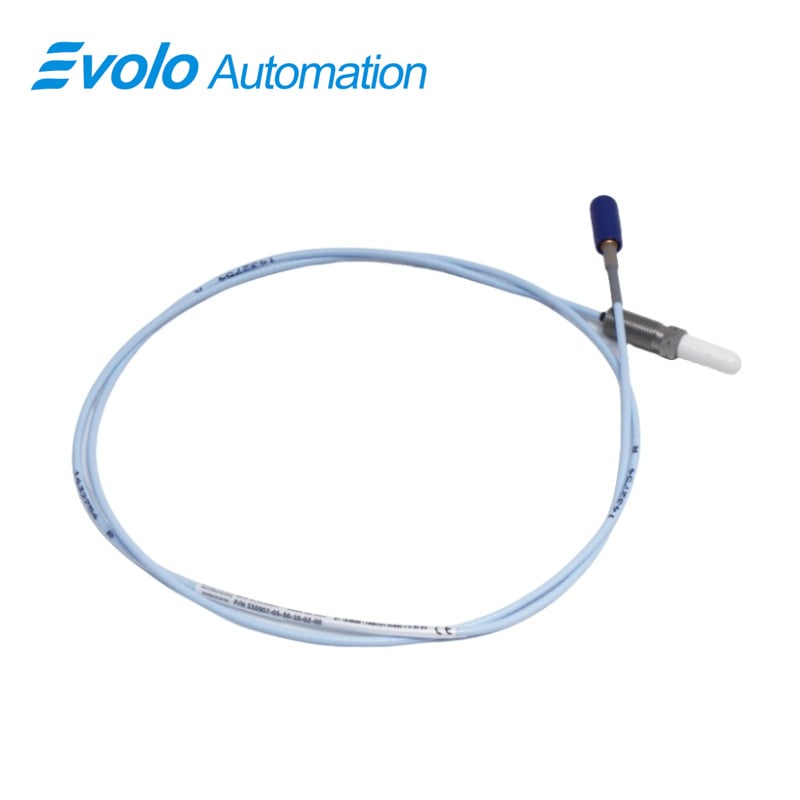

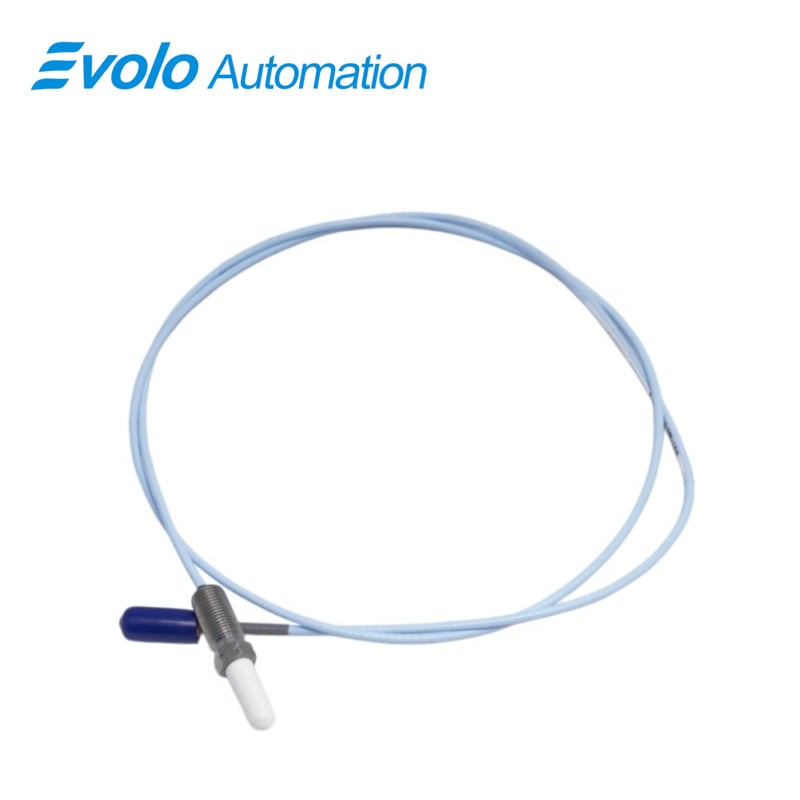

สายพาน 330907-05-30-10-02-00 หัววัดระยะใกล้แบบ 3300 NSv ได้รับการออกแบบมาเพื่อใช้งานกับคอมเพรสเซอร์แบบแรงเหวี่ยง คอมเพรสเซอร์ทำความเย็น และคอมเพรสเซอร์สำหรับกระบวนการที่มีพื้นที่ติดตั้งจำกัด โดยมีความยาวรวม 1.0 เมตร เกลียวหัวเซ็นเซอร์ขนาด M10X1 และความลึกสูงสุดของการขันเกลียว 15 มม. 330907-05-30-10-02-00 3300 NSv หัววัดระยะใกล้ วัดการสั่นสะเทือนแบบรัศมีบนเพลาที่มีเส้นผ่านศูนย์กลางเล็กกว่า 51 มม. และวัดตำแหน่งตามแนวแกนบนเป้าหมายที่มีความหนาไม่เกิน 15 มม. ด้วยช่วงเชิงเส้น 1.5 มม. ปัจจัยสเกล 7.87 โวลต์/มม. ปลายเซ็นเซอร์แบบ PPS และเปลือกทำจากสแตนเลสเกรด AISI 304 330907-05-30-10-02-00 3300 NSv หัววัดระยะใกล้ สามารถทำงานได้ในช่วงอุณหภูมิ -52°C ถึง +177°C โดยยังคงค่าความต้านทานเอาต์พุตที่ 50 โอห์ม ขั้วต่อโคแอกเซียลแบบมินิเอเจอร์แบบ ClickLoc ที่แนะนำให้ขันด้วยแรงบิด 7.5 นิวตัน-เมตร เพื่อให้มั่นใจในการส่งสัญญาณอย่างมั่นคง 330907-05-30-10-02-00 3300 NSv หัววัดระยะใกล้ รองรับการสร้างสัญญาณแทโครมิเตอร์ ความเร็วศูนย์ และคีย์เฟสเซอร์ในระบบตรวจสอบอัตโนมัติ
Applications
การตรวจสอบการสั่นสะเทือนแนวรัศมีบนเพลาขนาดเล็ก
สายพาน 330907-05-30-10-02-00 3300 NSv หัววัดระยะใกล้ วัดการสั่นแบบรัศมีบนเพลาที่มีเส้นผ่านศูนย์กลางเล็กกว่า 51 มม. โดยใช้ช่วงเชิงเส้น 1.5 มม. และปัจจัยสเกล 7.87 โวลต์/มม. ระยะห่างที่แนะนำไว้ที่ 1.0 มม. ช่วยให้ได้ค่าการวัดที่แม่นยำในปลอกคอมเพรสเซอร์ที่มีพื้นที่จำกัด
การตรวจจับตำแหน่งตามแนวแกน (แรงดันดัน)
พร้อมปลาย PPS และเคสทำจากสแตนเลส สตีล 330907-05-30-10-02-00 3300 NSv หัววัดระยะใกล้ วัดตำแหน่งตามแกน (axial positions) บนเป้าหมายที่มีพื้นผิวเรียบซึ่งมีความหนาน้อยกว่า 15 มม. เหมาะสำหรับเครื่องจักรที่ใช้แบริ่งแบบฟิล์มของไหล ซึ่งมีการเข้าถึงด้านข้างจำกัด
การวัดความเร็วรอบและภาวะความเร็วเป็นศูนย์
สายพาน 330907-05-30-10-02-00 3300 NSv หัววัดระยะใกล้ ส่งออกสัญญาณแรงดันไฟฟ้าที่เชื่อถือได้สำหรับการตรวจจับแทโครมิเตอร์และความเร็วศูนย์ ความต้านทานเอาต์พุต 50 โอห์ม และความไวต่อแรงดันจ่ายต่ำ (<2 มิลลิโวลต์ต่อโวลต์) ช่วยรักษาความสมบูรณ์ของสัญญาณในระบบควบคุมอัตโนมัติ
การสร้างสัญญาณอ้างอิงเฟส (Keyphasor)
สายพาน 330907-05-30-10-02-00 3300 NSv หัววัดระยะใกล้ ส่งออกสัญญาณคีย์เฟสเซอร์ที่แม่นยำโดยใช้ขั้วต่อ ClickLoc พร้อมทอร์กที่แนะนำไว้ที่ 7.5 นิวตัน-เมตร เพื่อรองรับการซิงโครไนซ์เฟสอย่างแม่นยำสำหรับการตรวจสอบในอุตสาหกรรม
คุณสมบัติ
|
ช่วงอุณหภูมิของโพรบ: |
-52°C ถึง +177°C (-62°F ถึง +351°F) |
|
อุณหภูมิในการเก็บรักษา: |
-52°C ถึง +177°C (-62°F ถึง +351°F) |
|
วัสดุปลายโพรบ: |
โพลีฟีนิลซัลไฟด์ (PPS) |
|
วัสดุตัวเรือนโพรบ: |
สแตนเลสสตีล AISI 304 (SST) |
|
การเดินสายภาคสนาม: |
0.2 ถึง 1.5 mm² (16 ถึง 24 AWG) [0.25 ถึง 0.75 mm² (18 ถึง 23 AWG) เมื่อใช้ปลอกปลายลวด] |
|
ช่วงเชิงเส้น: |
1.5 มม. (60 mils) |
|
ค่าระยะห่างที่แนะนำ: |
1.0 มม. (40 mils) |
|
ความต้านทานเอาต์พุต: |
50 โอห์ม |
|
ความไวต่อแหล่งจ่ายไฟ: |
การเปลี่ยนแปลงแรงดันเอาต์พุตไม่เกิน 2 มิลลิโวลต์ ต่อการเปลี่ยนแปลงแรงดันขาเข้า 1 โวลต์ |
|
แรงบิดจากขั้วต่อถึงขั้วต่อ (สูงสุดที่กำหนด): |
22.6 N•m (200 in•lb) |
|
แรงบิดจากขั้วต่อถึงขั้วต่อ (แนะนำ): |
7.5 N•m (66 in•lb) |
ข้อดีต่อการแข่งขัน
ดีไซน์กะทัดรัดสำหรับติดตั้งในพื้นที่จำกัด
สายพาน 330907-05-30-10-02-00 3300 NSv หัววัดระยะใกล้ มีความยาว 1.0 เมตร และเกลียว M10X1 พร้อมความลึกของการขัน 15 มม. ทำให้สามารถติดตั้งได้ในพื้นที่จำกัด เช่น พื้นที่มองด้านข้าง พื้นที่เจาะแบบคอร์บอร์ (counter bore) หรือพื้นที่มองด้านหลัง
ทนความร้อนและสารเคมีสูง
ด้วยปลายหัววัดทำจาก PPS และตัวเรือนทำจากสแตนเลสสตีลเกรด AISI 304 330907-05-30-10-02-00 3300 NSv หัววัดระยะใกล้ สามารถทำงานได้อย่างเชื่อถือได้ในช่วงอุณหภูมิ -52°C ถึง +177°C จึงเหมาะสำหรับคอมเพรสเซอร์กระบวนการที่สัมผัสกับความร้อนและสภาพแวดล้อมที่มีสารเคมี
ความเข้ากันได้กับระบบเก่าในการอัปเกรด
สายพาน 330907-05-30-10-02-00 3300 NSv หัววัดระยะใกล้ มีความเข้ากันได้ทั้งในด้านกลไกและไฟฟ้ากับระบบ 3300 RAM รุ่นก่อนหน้า ทำให้สามารถอัปเกรดได้โดยไม่จำเป็นต้องเปลี่ยนสายต่อขยายหรือระบบตรวจสอบ ช่วงการวัดเชิงเส้นที่ 1.5 มม. ช่วยรักษาความแม่นยำของการวัดอย่างสม่ำเสมอ
การเชื่อมต่อสัญญาณที่แข็งแรง
สายพาน 330907-05-30-10-02-00 3300 NSv หัววัดระยะใกล้ มาพร้อมขั้วต่อ ClickLoc ที่ชุบทองและสายมาตรฐาน ซึ่งให้แรงดึงสูงสุด 220 นิวตัน เพื่อป้องกันการหลุดออกของขั้วต่อในเครื่องจักรอัตโนมัติ
การวัดวัตถุเป้าหมายขนาดเล็กที่ได้รับการปรับแต่งให้เหมาะสม
สายพาน 330907-05-30-10-02-00 3300 NSv หัววัดระยะใกล้ รักษาความแม่นยำของการวัดระยะห่าง (gapping) ที่ระยะทางแนะนำที่ 1.0 มม. และให้ค่าการวัดแนวรัศมีและแนวแกนที่แม่นยำบนเพลาและเป้าหมายขนาดเล็กที่มีเส้นผ่านศูนย์กลางน้อยกว่า 15 มม.
