ภาพรวม
สถานที่กำเนิด: |
สหรัฐอเมริกา |
ชื่อแบรนด์: |
เบนท์ลี่ เนวาดา |
หมายเลขรุ่น: |
330103-00-17-10-02-05 |
รายละเอียดบรรจุภัณฑ์: |
ของใหม่ของแท้จากโรงงาน บรรจุภัณฑ์ยังไม่เปิด |
เวลาจัดส่ง: |
5-7 วัน |
เงื่อนไขการชำระเงิน: |
T/T |
ความสามารถในการจัดหา: |
สินค้าพร้อมส่ง |
รายละเอียดรวดเร็ว
|
ตัวเลือกความยาวส่วนที่ไม่มีเกลียว (ความยาวส่วนที่ไม่มีเกลียวขั้นต่ำ): |
00 มม. |
|
ตัวเลือกความยาวตัวเรือนโดยรวม (ความยาวตัวเรือนขั้นต่ำ): |
170 มม. |
|
ตัวเลือกความยาวรวม: |
1.0 เมตร (3.3 ฟุต) |
|
ตัวเลือกขั้วต่อและประเภทสายเคเบิล: |
ขั้วต่อ Miniature coaxial ClickLoc, สายเคเบิลมาตรฐาน |
|
ตัวเลือกการรับรองจากหน่วยงาน: |
ได้รับการรับรอง CSA, ATEX, IECEx |
|
เกลียวตัวเรือนโพรบ: |
M10x1 |
|
การเดินสายภาคสนาม: |
15 มิลลิเมตร |
|
ขนาด: |
1.8x1.6x117ซม. |
|
น้ำหนัก: |
0.44 กก. |
คำอธิบาย

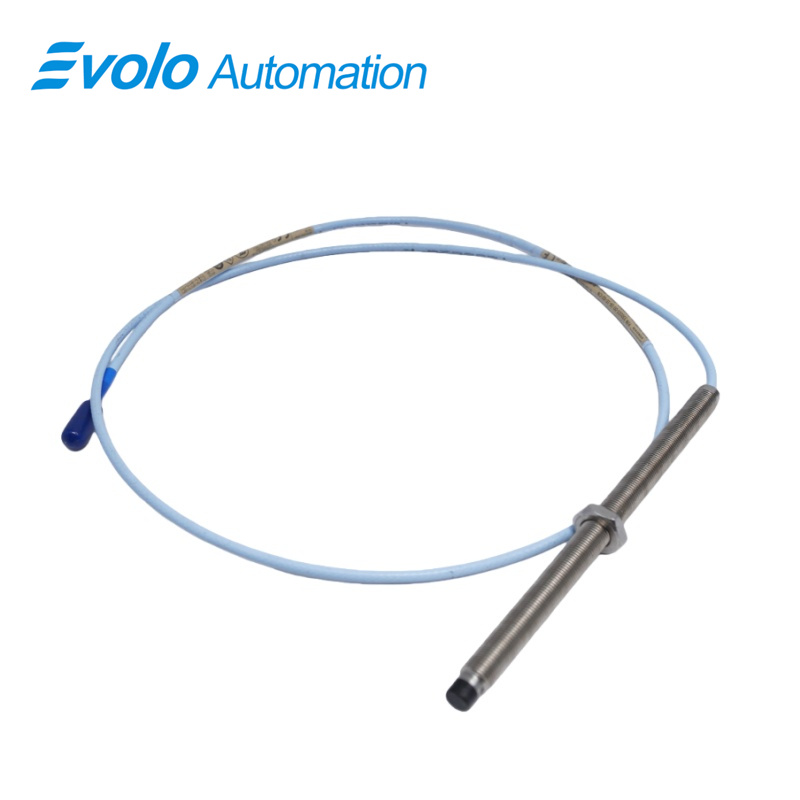

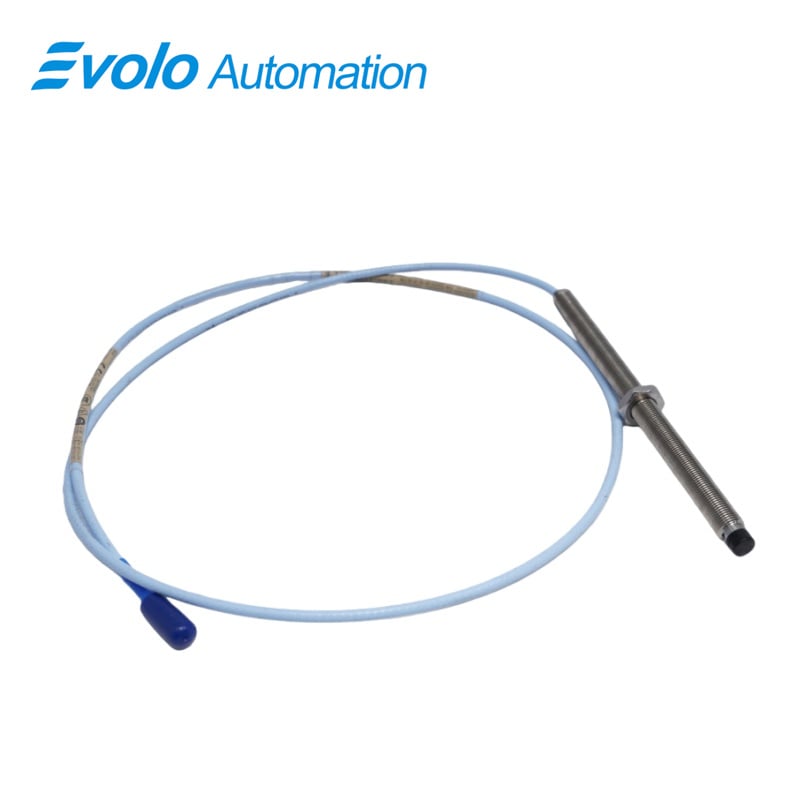

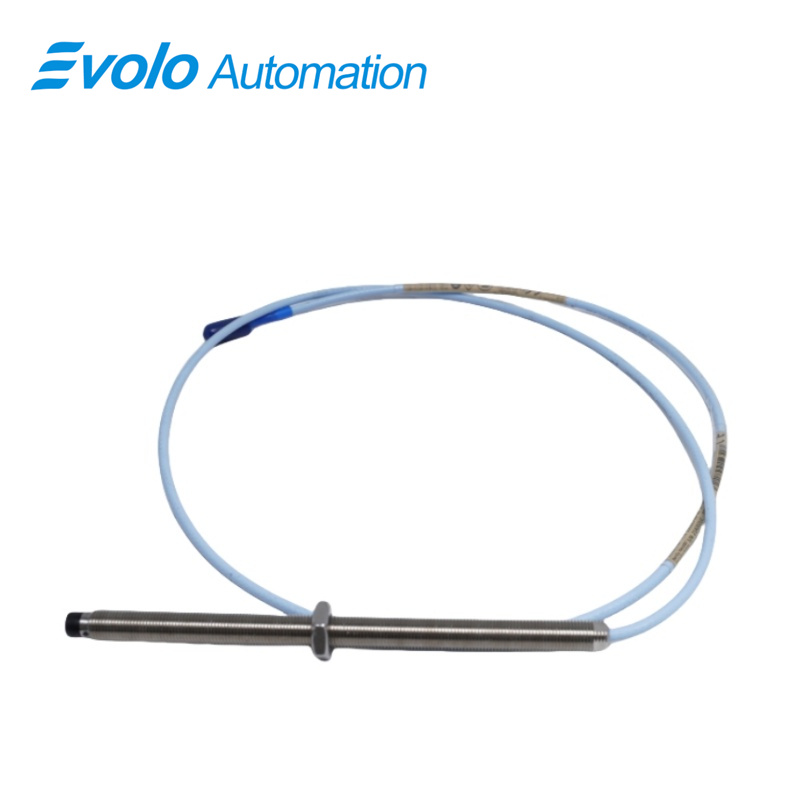

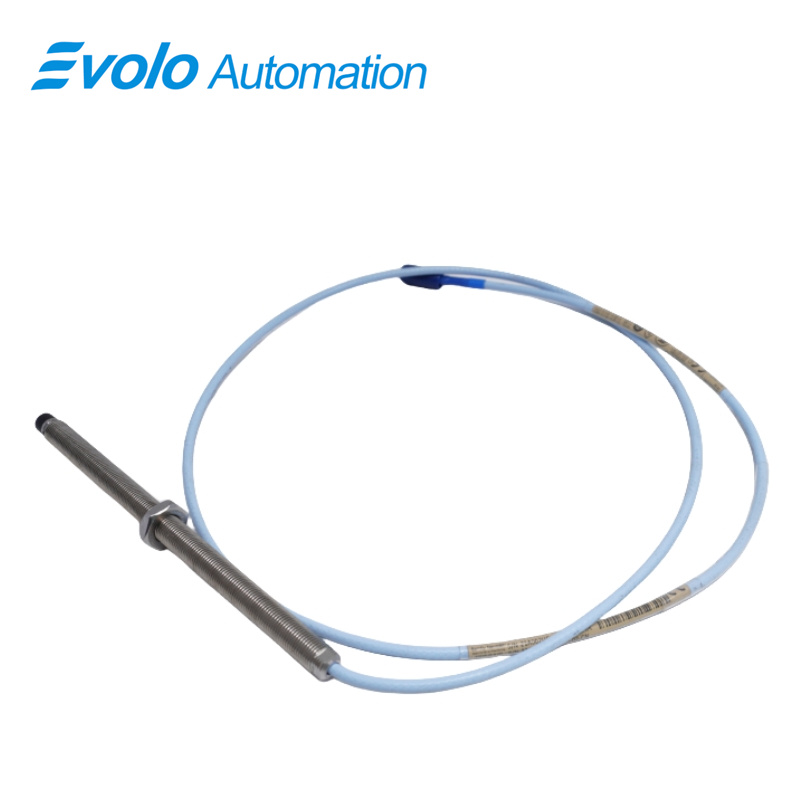

The หัววัดระยะใกล้แบบ Proximity Probe รุ่น 3300 XL ขนาด 8 มม. รุ่น 330103-00-17-10-02-05 เป็นทรานสดิวเซอร์แบบกระแสไหลเวียน (eddy current) ประสิทธิภาพสูงสำหรับระบบอัตโนมัติในอุตสาหกรรม โดยมีความยาวตัวเรือน 170 มม. หัววัดแบบเกลียว M10x1 และความลึกสูงสุดที่เกลียวสามารถขันเข้าไปได้คือ 15 มม. หัววัดระยะใกล้แบบ Proximity Probe รุ่น 3300 XL ขนาด 8 มม. รุ่น 330103-00-17-10-02-05 ให้ค่าการวัดการสั่นสะเทือนแบบสถิตและแบบพลศาสตร์อย่างแม่นยำ ช่วงเชิงเส้นของอุปกรณ์คือ 2 มม. (80 มิลลิเมตร) และความไวต่อแรงจ่ายไฟต่ำกว่า 2 มิลลิโวลต์/โวลต์ ทำให้สัญญาณเอาต์พุตมีความเสถียร ในขณะที่ค่าความจุของสายเคเบิลขยาย (extension cable) เท่ากับ 69.9 พิโคฟารัด/เมตร (21.3 พิโคฟารัด/ฟุต) รองรับการเดินสายในสนามได้อย่างน่าเชื่อถือ
ออกแบบมาเพื่อใช้งานในสภาพแวดล้อมที่รุนแรงเป็นพิเศษ หัววัดระยะใกล้แบบ Proximity Probe รุ่น 3300 XL ขนาด 8 มม. รุ่น 330103-00-17-10-02-05 ทำงานได้ที่อุณหภูมิระหว่าง -52°C ถึง +177°C (-62°F ถึง +350°F) และมาพร้อมขั้วต่อแบบ ClickLoc, การขึ้นรูปปลายโพรบที่ใช้เทคโนโลยี TipLoc และการออกแบบสายเคเบิลแบบ CableLoc ที่มีความต้านทานแรงดึงสูงถึง 330 N (75 lbf) เพื่อความทนทาน สายเคเบิลแบบ FluidLoc ซึ่งเป็นตัวเลือกเสริม ช่วยป้องกันการปนเปื้อน จึงรับประกันประสิทธิภาพการทำงานอย่างสม่ำเสมอในเครื่องจักรอัตโนมัติ รองรับการใช้งานร่วมกับระบบ 3300 XL 8 mm ความยาว 5 เมตร ได้อย่างเต็มรูปแบบ หัววัดระยะใกล้แบบ Proximity Probe รุ่น 3300 XL ขนาด 8 มม. รุ่น 330103-00-17-10-02-05 สนับสนุนการตรวจสอบการสั่นสะเทือน การวัดอ้างอิงความเร็วด้วย Keyphasor และการวัดตำแหน่งแบบรัศมีหรือแนวแกน จึงเป็นส่วนสำคัญสำหรับการบำรุงรักษาเชิงพยากรณ์และการควบคุมกระบวนการแบบเรียลไทม์ในระบบอัตโนมัติอุตสาหกรรม
Applications
การตรวจสอบการสั่นสะเทือนบนแบริ่งแบบฟลูอิดฟิล์ม
The หัววัดระยะใกล้แบบ Proximity Probe รุ่น 3300 XL ขนาด 8 มม. รุ่น 330103-00-17-10-02-05 ให้ค่าการวัดการสั่นสะเทือนแบบไดนามิกที่มีความแม่นยำสูงสำหรับเครื่องจักรที่ใช้แบริ่งแบบฟิล์มของไหล โดยมีช่วงเชิงเส้น 2 มม. (80 มิลลิเมตร) และความต้านทานเอาต์พุต 50 โอห์ม โพรบจึงสามารถตรวจสอบการสั่นสะเทือนของเพลาได้อย่างแม่นยำ เพื่อป้องกันความล้มเหลวของชิ้นส่วนกลไกในอุปกรณ์หมุนความเร็วสูง
การวัด Keyphasor และการวัดอ้างอิงความเร็ว
The หัววัดระยะใกล้แบบ Proximity Probe รุ่น 3300 XL ขนาด 8 มม. รุ่น 330103-00-17-10-02-05 ทำหน้าที่เป็นแหล่งสัญญาณ Keyphasor ที่เชื่อถือได้สำหรับการตรวจจับความเร็วในการหมุน ความไวต่อแรงจ่ายไฟที่ต่ำกว่า 2 มิลลิโวลต์ต่อโวลต์ และความจุของสายเคเบิลขยายที่ 69.9 พิโคฟารัดต่อเมตร (21.3 พิโคฟารัดต่อฟุต) ช่วยให้สามารถผสานเข้ากับระบบควบคุมอัตโนมัติเพื่อการตรวจสอบความเร็วและเฟสแบบเรียลไทม์ได้
การตรวจจับตำแหน่งตามแกน (Axial) และแนวรัศมี (Radial)
The หัววัดระยะใกล้แบบ Proximity Probe รุ่น 3300 XL ขนาด 8 มม. รุ่น 330103-00-17-10-02-05 สามารถวัดตำแหน่งเพลาแบบสถิตย์ รวมทั้งการเคลื่อนที่แบบรัศมีหรือตามแกนได้ ความยาวรวมของหัววัดเท่ากับ 1.0 เมตร (3.3 ฟุต) และเกลียวแบบ M10x1 ที่มีระยะขันเข้า 15 มิลลิเมตร ทำให้เหมาะสำหรับการติดตั้งอย่างแม่นยำในพื้นที่จำกัดของเครื่องอัดอากาศอุตสาหกรรม กังหัน และปั๊ม
สเปก
|
อุณหภูมิการใช้งานและการจัดเก็บ: |
-52°C ถึง +177°C (-62°F ถึง +350°F) |
|
ความไวต่อแหล่งจ่ายไฟ: |
การเปลี่ยนแปลงแรงดันเอาต์พุตไม่เกิน 2 มิลลิโวลต์ ต่อการเปลี่ยนแปลงแรงดันขาเข้า 1 โวลต์ |
|
ความต้านทานเอาต์พุต: |
50 Ω |
|
ความจุของสายเคเบิลต่อความยาว: |
69.9 พิโกฟารัดต่อเมตร (21.3 พิโกฟารัดต่อฟุต) โดยทั่วไป |
|
การเดินสายภาคสนาม: |
0.2 ถึง 1.5 มม.² (16 ถึง 24 AWG) |
|
ช่วงเชิงเส้น: |
2 มม. (80 mils) |
ข้อดีต่อการแข่งขัน
ประสิทธิภาพในการทำงานภายใต้อุณหภูมิสุดขั้วและความทนทานสูง
ทำงานได้ในช่วงอุณหภูมิตั้งแต่ -52°C ถึง +177°C (-62°F ถึง +350°F) ทำให้ หัววัดระยะใกล้แบบ Proximity Probe รุ่น 3300 XL ขนาด 8 มม. รุ่น 330103-00-17-10-02-05 รักษาความแม่นยำไว้ได้ภายใต้สภาวะแวดล้อมที่รุนแรง โครงสร้างปลายหัววัดแบบ TipLoc และการออกแบบสายเคเบิลแบบ CableLoc ให้แรงดึงสูงสุด 330 นิวตัน (75 ปอนด์-แรง) ซึ่งรับประกันความแข็งแรงและความสมบูรณ์ของหัววัดและสายเคเบิลในสภาพแวดล้อมอัตโนมัติที่ท้าทาย
รองรับการทำงานย้อนหลังและความสามารถในการออกแบบแบบโมดูลาร์
The หัววัดระยะใกล้แบบ Proximity Probe รุ่น 3300 XL ขนาด 8 มม. รุ่น 330103-00-17-10-02-05 เข้ากันได้เต็มรูปแบบกับระบบ 3300 XL 8 มม. ความยาว 5 เมตร และสามารถใช้แทนกันได้กับหัววัด สายต่อขยาย และเซ็นเซอร์ Proximitor รุ่นอื่นๆ ในซีรีส์ 3300 XL ซึ่งช่วยให้การอัปเกรดระบบเป็นไปอย่างราบรื่น ลดเวลาการติดตั้ง และยังคงสอดคล้องตามมาตรฐาน API 670 ด้านช่วงเชิงเส้น ความแม่นยำ และความเสถียรต่ออุณหภูมิ
ความแม่นยำและเชื่อถือได้สูงในการวัด
ด้วยช่วงเชิงเส้น 2 มม. ความต้านทานขาออก 50 โอห์ม และความไวต่ำกว่า 2 มิลลิโวลต์ต่อโวลต์ของแหล่งจ่ายไฟ หัววัด หัววัดระยะใกล้แบบ Proximity Probe รุ่น 3300 XL ขนาด 8 มม. รุ่น 330103-00-17-10-02-05 ให้ผลการวัดที่มีความแม่นยำสูงและสามารถทำซ้ำได้สม่ำเสมอ จึงเหมาะอย่างยิ่งสำหรับการบำรุงรักษาเชิงพยากรณ์และการควบคุมแบบอัตโนมัติผ่านวงจรตอบกลับในเครื่องจักรอุตสาหกรรม
