ภาพรวม
สถานที่กำเนิด: |
สหรัฐอเมริกา |
ชื่อแบรนด์: |
เบนท์ลี่ เนวาดา |
หมายเลขรุ่น: |
330101-00-45-05-02-00 |
รายละเอียดบรรจุภัณฑ์: |
ของใหม่ของแท้จากโรงงาน บรรจุภัณฑ์ยังไม่เปิด |
เวลาจัดส่ง: |
5-7 วัน |
เงื่อนไขการชำระเงิน: |
T/T |
ความสามารถในการจัดหา: |
สินค้าพร้อมส่ง |
รายละเอียดรวดเร็ว
|
ตัวเลือกความยาวส่วนที่ไม่มีเกลียว (ความยาวส่วนที่ไม่มีเกลียวขั้นต่ำ): |
0.0 นิ้ว |
|
ตัวเลือกความยาวตัวเรือนโดยรวม (ความยาวตัวเรือนขั้นต่ำ): |
4.5 ใน |
|
ตัวเลือกความยาวรวม: |
0.5 เมตร (1.6 ฟุต) |
|
ตัวเลือกขั้วต่อและประเภทสายเคเบิล: |
ขั้วต่อ Miniature coaxial ClickLoc, สายเคเบิลมาตรฐาน |
|
ตัวเลือกการรับรองจากหน่วยงาน: |
ไม่จําเป็น |
|
เกลียวตัวเรือนโพรบ: |
เกลียว 3/8-24 UNF |
|
การเดินสายภาคสนาม: |
0.563 นิ้ว |
|
ขนาด: |
1.6x1.4x119ซม. |
|
น้ำหนัก: |
0.05กก. |
คำอธิบาย

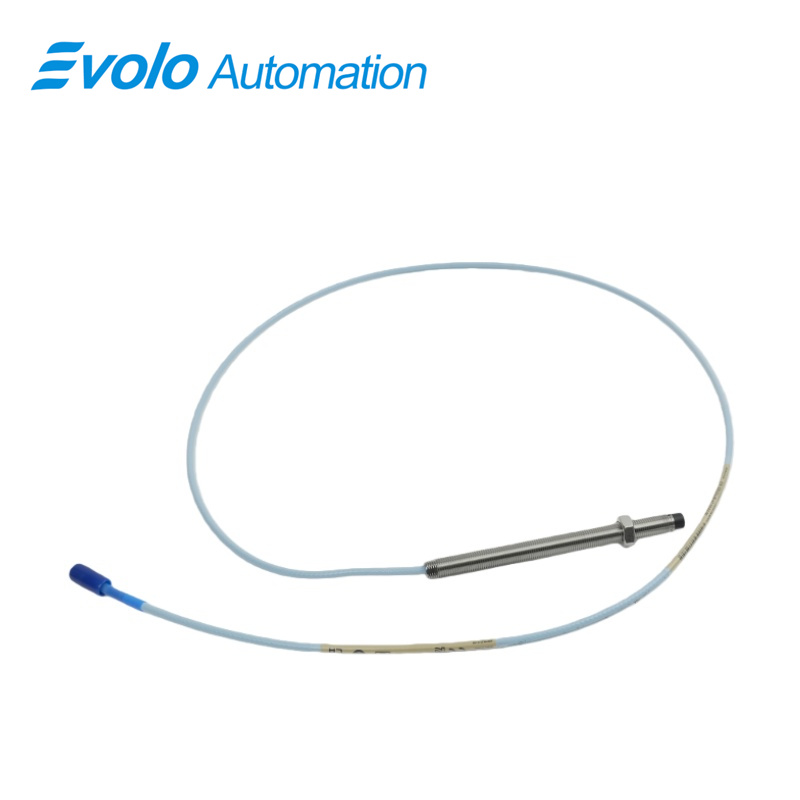

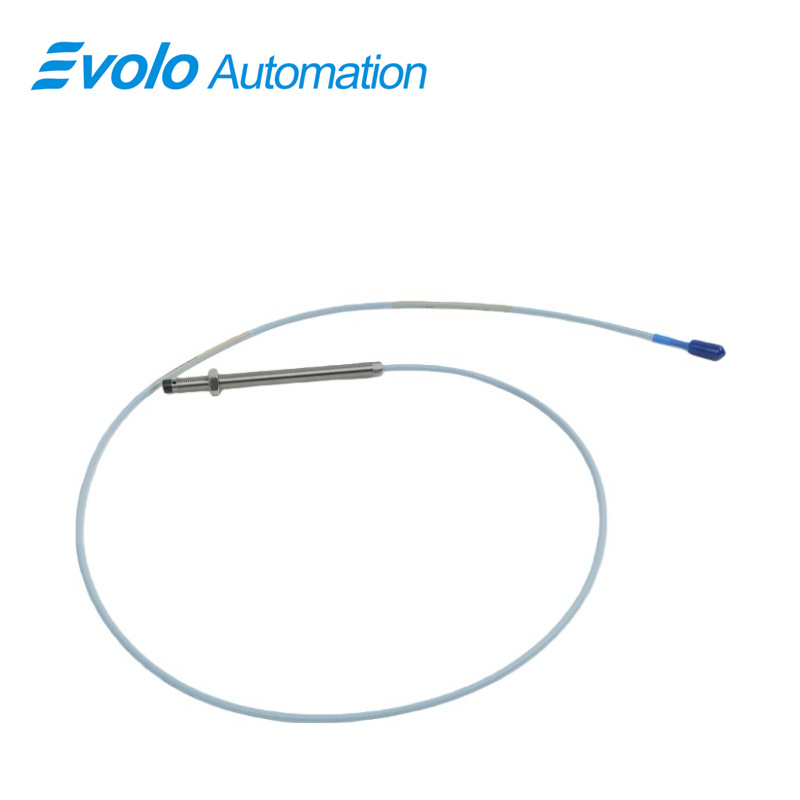

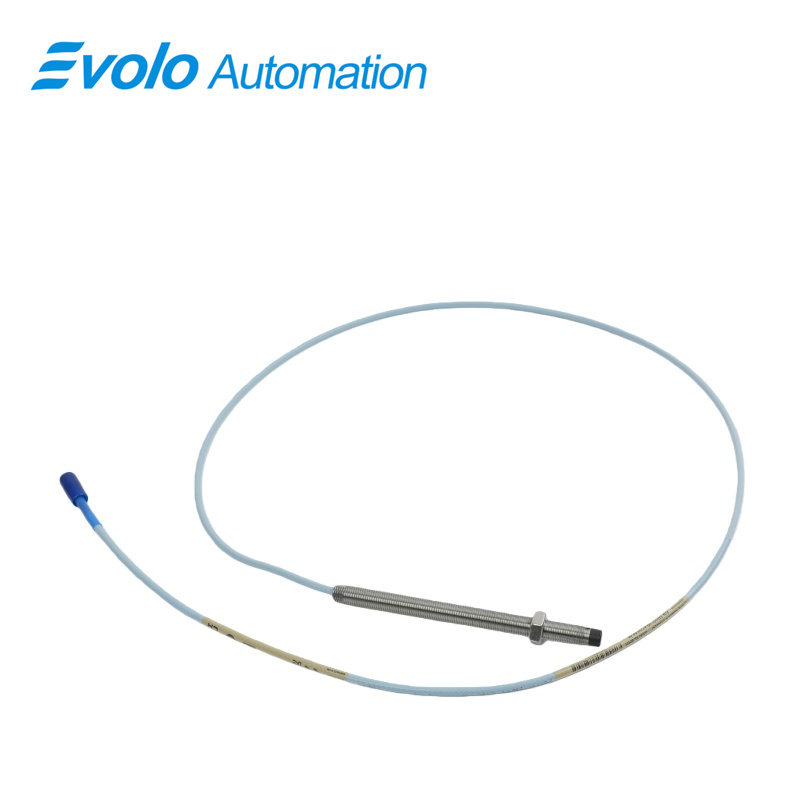

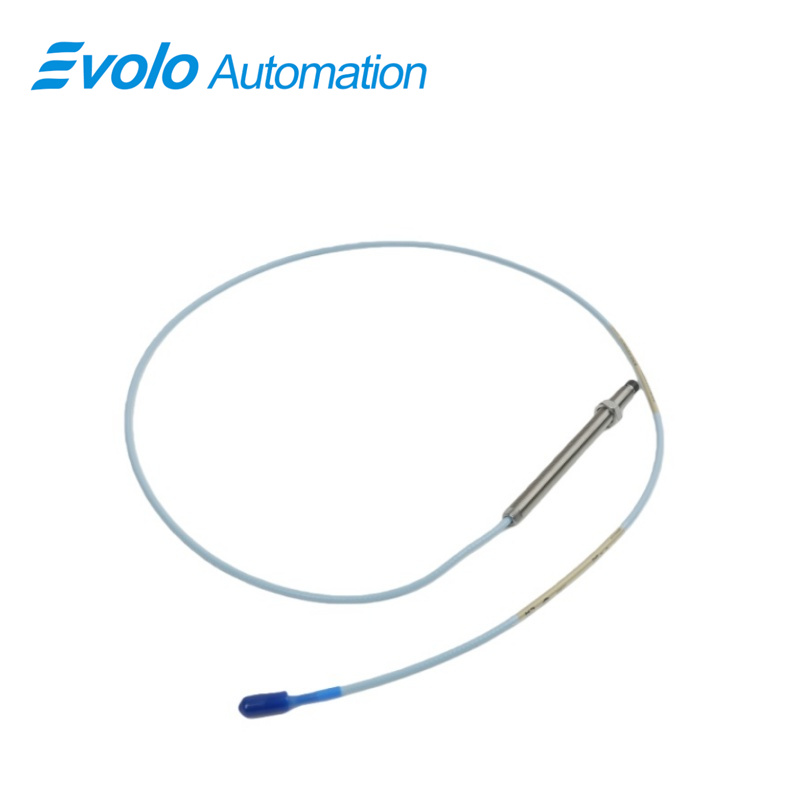

หัววัดระยะใกล้แบบอีดดี้คัเรนต์รุ่น 330101-00-45-05-02-00 3300 XL 8 มม. คือทรานสดิวเซอร์ความแม่นยำสูงที่ออกแบบมาเพื่อการควบคุมอัตโนมัติในอุตสาหกรรมขั้นสูงและการตรวจสอบเครื่องจักร หัววัดระยะใกล้แบบอีดดี้คัเรนต์รุ่น 330101-00-45-05-02-00 3300 XL 8 มม. ให้สัญญาณเอาต์พุตเป็นแรงดันไฟฟ้าโดยตรงซึ่งสัมพันธ์โดยตรงกับระยะห่างระหว่างปลายหัววัดกับพื้นผิวที่นำไฟฟ้า ทำให้วัดตำแหน่งคงที่และแรงสั่นสะเทือนแบบไดนามิกได้อย่างแม่นยำ ออกแบบให้มีช่วงเชิงเส้น 2 มม. (80 มิล) มีเกลียวตัวหัววัดแบบ 3/8-24 UNF และสามารถใช้งานได้ในช่วงอุณหภูมิ -52°C ถึง +177°C (-62°F ถึง +350°F) หัววัดระยะใกล้แบบอีดดี้คัเรนต์รุ่น 330101-00-45-05-02-00 3300 XL 8 มม. จึงเหมาะสำหรับเครื่องจักรที่ใช้ตลับลูกปืนแบบฟิล์มของเหลวขนาดกะทัดรัด เครื่องกำเนิดไอน้ำ กังหัน เครื่องอัดอากาศ และปั๊มในระบบอุตสาหกรรมอัตโนมัติ ตัวเชื่อมต่อโคแอกเซียลแบบคลิกแล็ค (ClickLoc) ขนาดเล็กช่วยรักษาความสมบูรณ์ของสัญญาณอย่างเชื่อถือได้ ในขณะที่การออกแบบแบบแพทเทนต์ TipLoc และ CableLoc ให้แรงดึงสูงถึง 330 นิวตัน (75 ปอนด์) เพื่อยึดปลายหัววัดและสายเคเบิลให้มั่นคงแม้ภายใต้แรงสั่นสะเทือนรุนแรง สายเคเบิลแบบ FluidLoc แบบเสริม (Optional) ป้องกันไม่ให้น้ำมันหรือของเหลวอื่นๆ ซึมผ่านเข้าไปภายในสายเคเบิล จึงรักษาระดับประสิทธิภาพในการทำงานให้สม่ำเสมอ หัววัดระยะใกล้แบบอีดดี้คัเรนต์รุ่น 330101-00-45-05-02-00 3300 XL 8 มม. สอดคล้องตามมาตรฐาน API 670 อย่างสมบูรณ์ และรองรับการทำงานร่วมกับชิ้นส่วนทรานสดิวเซอร์รุ่น 3300 แบบไม่ใช่ XL ที่มีขนาด 5 มม. และ 8 มม. ได้แบบย้อนกลับ (backward compatible) ทำให้สามารถอัปเกรดระบบได้อย่างไร้รอยต่อและผสานรวมเข้ากับระบบที่มีอยู่ได้อย่างมีประสิทธิภาพทางต้นทุน ด้วยเหตุนี้ หัววัดระยะใกล้แบบอีดดี้คัเรนต์รุ่น 330101-00-45-05-02-00 3300 XL 8 มม. จึงเป็นโซลูชันที่เชื่อถือได้ ทนทาน และยืดหยุ่นสูงสำหรับการตรวจสอบเครื่องจักรอุตสาหกรรมอัตโนมัติในยุคปัจจุบัน
Applications
การตรวจสอบการสั่นสะเทือนของเพลาแบบรัศมี
The 330101-00-45-05-02-00 หัววัดระยะใกล้แบบ 3300 XL ขนาด 8 มม. วัดการสั่นสะเทือนของเพลาแบบรัศมีบนกังหัน ปั๊ม และคอมเพรสเซอร์ โดยใช้ช่วงเชิงเส้น 2 มม. และความต้านทานเอาต์พุต 50 โอห์ม เครื่องมือตัวนี้ 330101-00-45-05-02-00 หัววัดระยะใกล้แบบ 3300 XL ขนาด 8 มม. ให้ข้อมูลการสั่นสะเทือนแบบเรียลไทม์ที่แม่นยำ เพื่อการบำรุงรักษาเชิงพยากรณ์ และลดเวลาหยุดทำงานโดยไม่ได้วางแผนไว้
การตรวจจับตำแหน่งของเพลาแบบแกน
ด้วยช่วงเชิงเส้น 2 มม. เครื่องมือ 330101-00-45-05-02-00 หัววัดระยะใกล้แบบ 3300 XL ขนาด 8 มม. ตรวจสอบการเคลื่อนที่ของเพลาแบบแกนในเครื่องจักรที่ใช้แบริ่งแบบฟิล์มของไหล ตัวเชื่อมต่อโคแอกเซียลแบบคลิกล็อก (ClickLoc) ขนาดเล็กและความยาวรวม 0.5 เมตร ทำให้สามารถอ่านค่าตำแหน่งได้อย่างแม่นยำ เพื่อสนับสนุนระบบควบคุมอัตโนมัติ
การสร้างสัญญาณคีย์เฟสเซอร์
The 330101-00-45-05-02-00 หัววัดระยะใกล้แบบ 3300 XL ขนาด 8 มม. ให้สัญญาณคีย์เฟสเซอร์ (Keyphasor) ที่เชื่อถือได้สำหรับการตรวจจับความเร็วรอบของโรเตอร์และการวิเคราะห์การสั่นสะเทือนตามเฟส การทำงานในช่วงอุณหภูมิตั้งแต่ -52°C ถึง +177°C ทำให้มั่นใจได้ว่า 330101-00-45-05-02-00 หัววัดระยะใกล้แบบ 3300 XL ขนาด 8 มม. สามารถติดตั้งใช้งานได้ในสภาพแวดล้อมอุตสาหกรรมที่รุนแรงเป็นพิเศษ
การติดตั้งแบบกะทัดรัดและแบบติดกลับด้าน
The 330101-00-45-05-02-00 หัววัดระยะใกล้แบบ 3300 XL ขนาด 8 มม. รองรับเกลียวขนาด 3/8-24 UNF พร้อมความลึกสูงสุดของการขันเกลียว 0.563 นิ้ว ซึ่งสามารถติดตั้งได้ในพื้นที่จำกัด เช่น ร่องเจาะแบบเคาน์เตอร์โบร์ (counterbore) มุมมองด้านข้าง หรือตำแหน่งติดตั้งแบบกลับด้าน สำหรับระบบที่มีข้อจำกัดด้านพื้นที่ในการติดตั้งอัตโนมัติ
สเปก
|
อุณหภูมิการใช้งานและการจัดเก็บ: |
-52°C ถึง +177°C (-62°F ถึง +350°F) |
|
ความไวต่อแหล่งจ่ายไฟ: |
การเปลี่ยนแปลงแรงดันเอาต์พุตไม่เกิน 2 มิลลิโวลต์ ต่อการเปลี่ยนแปลงแรงดันขาเข้า 1 โวลต์ |
|
ความต้านทานเอาต์พุต: |
50 Ω |
|
ความจุของสายเคเบิลต่อความยาว: |
69.9 พิโกฟารัดต่อเมตร (21.3 พิโกฟารัดต่อฟุต) โดยทั่วไป |
|
การเดินสายภาคสนาม: |
0.2 ถึง 1.5 มม.² (16 ถึง 24 AWG) |
|
ช่วงเชิงเส้น: |
2 มม. (80 mils) |
ข้อดีต่อการแข่งขัน
เอาต์พุตเชิงเส้นความแม่นยำสูง
The 330101-00-45-05-02-00 หัววัดระยะใกล้แบบ 3300 XL ขนาด 8 มม. รักษาระดับความไวของแรงดันจ่ายไม่ถึง 2 มิลลิโวลต์ต่อโวลต์ ทำให้มั่นใจได้ถึงเอาต์พุตเชิงเส้นที่สม่ำเสมอทั้งสำหรับการเคลื่อนที่แบบสถิตและแบบพลวัต
โครงสร้างที่ทนทานสำหรับสภาพแวดล้อมที่รุนแรง
ด้วยตัวเรือนสแตนเลส ปลายโพรบที่ทำจาก PPS และสามารถทำงานได้ในช่วงอุณหภูมิ -52°C ถึง +177°C อุปกรณ์ 330101-00-45-05-02-00 หัววัดระยะใกล้แบบ 3300 XL ขนาด 8 มม. ทนต่ออุณหภูมิสุดขั้ว การสัมผัสกับสารเคมี และการสั่นสะเทือนได้อย่างดีเยี่ยม
การออกแบบทางกลและไฟฟ้าที่ทนทานแข็งแรง
การออกแบบ patented TipLoc และ CableLoc ให้แรงดึงได้ถึง 330 นิวตันที่ 330101-00-45-05-02-00 หัววัดระยะใกล้แบบ 3300 XL ขนาด 8 มม. ป้องกันการคลายตัวของสายเคเบิล และรักษาระบบส่งสัญญาณที่เชื่อถือได้ในระยะยาว
การรวมระบบอย่างยืดหยุ่นเข้ากับระบบอัตโนมัติ
The 330101-00-45-05-02-00 หัววัดระยะใกล้แบบ 3300 XL ขนาด 8 มม. รองรับสายไฟมาตรฐานภาคสนาม (0.2–1.5 mm²) และขั้วต่อขนาดเล็ก ClickLoc ช่วยให้สามารถรวมเข้ากับระบบตรวจสอบของ PLC, DCS หรือระบบอัตโนมัติในอุตสาหกรรมที่มีอยู่ได้อย่างรวดเร็ว
