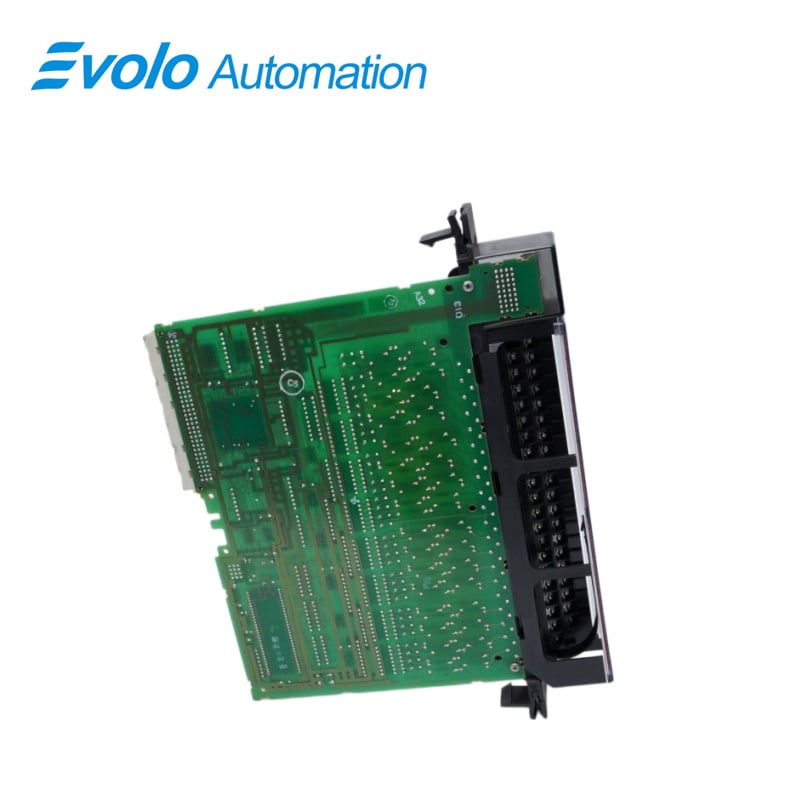

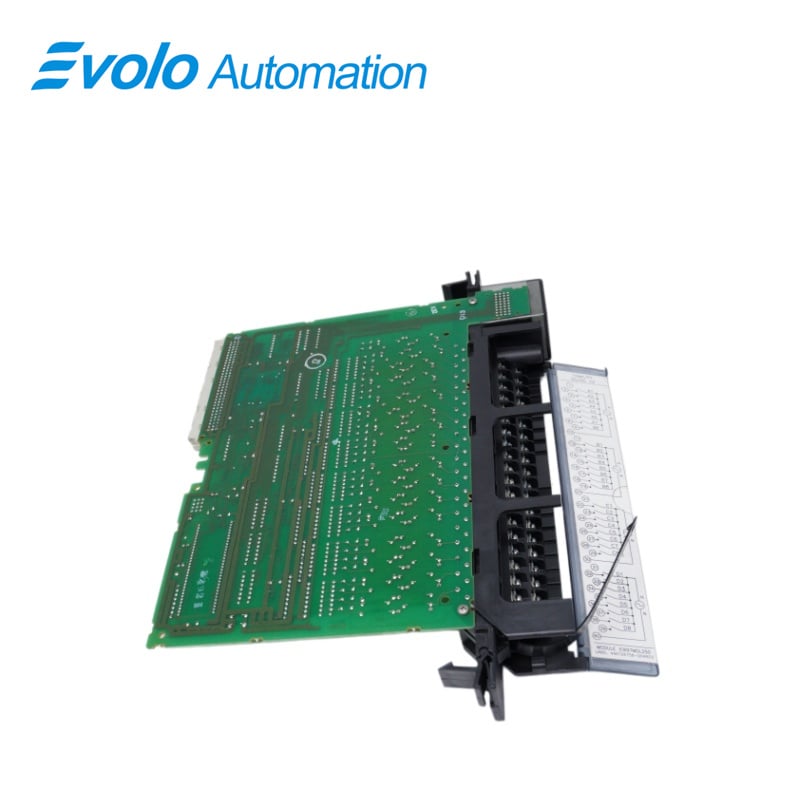

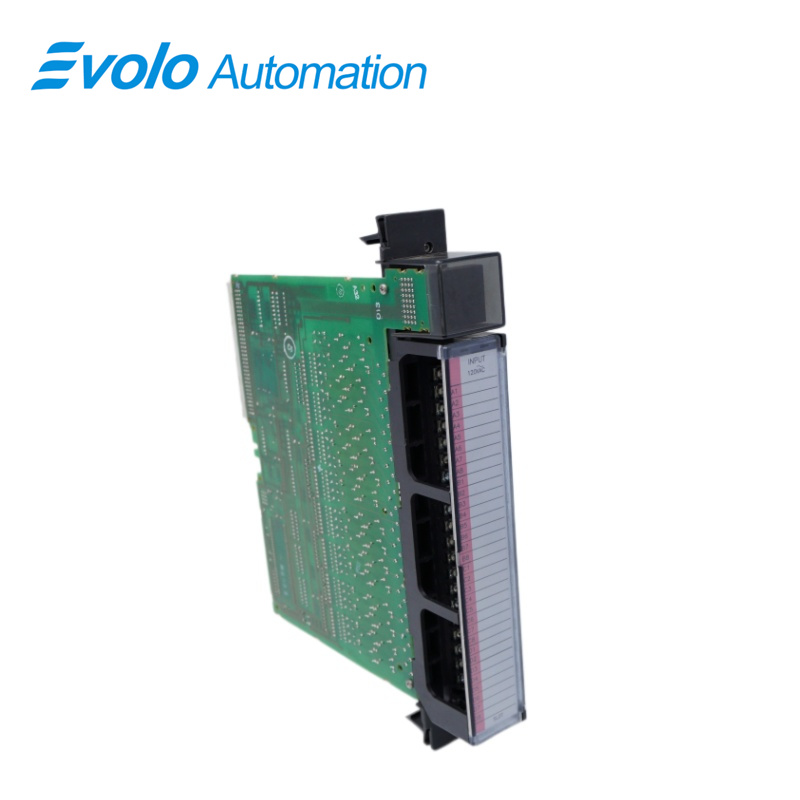

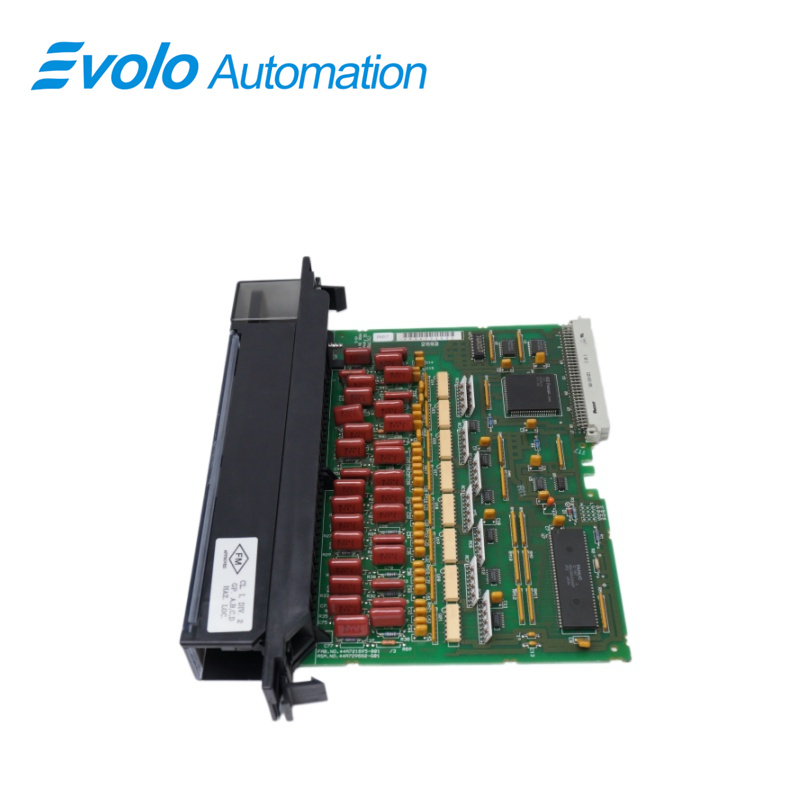

โมดูลอินพุตแบบแยกส่วน IC697MDL250

ภาพรวม
ข้อกำหนด
คำอธิบาย
การประยุกต์ใช้งาน
คุณสมบัติ
ฟังก์ชัน
คุณสมบัติของข้อมูล
คำถามที่พบบ่อย
สินค้าที่แนะนำ

ภาพรวม

สถานที่ผลิต:	สหรัฐอเมริกา
ชื่อแบรนด์:	จีอี
หมายเลขรุ่น:	IC697MDL250
รายละเอียดการบรรจุภัณฑ์:	ของใหม่ของแท้จากโรงงาน บรรจุภัณฑ์ยังไม่เปิด
ระยะเวลาจัดส่ง:	5-7 วัน
เงื่อนไขการชำระเงิน:	T/T
ความสามารถในการจัดหาสินค้า:	สินค้าพร้อมส่ง

ข้อกำหนด

รุ่น:	IC697MDL250
ประเภทโมดูล	โมดูลอินพุตแบบแยกส่วน
ความดันเฉพาะ:	120 VAC, ความถี่ 47–63 Hz รูปคลื่นไซนัส
จำนวนอินพุตต่อโมดูล:	32 ช่อง (แบ่งเป็น 4 กลุ่ม กลุ่มละ 8 ช่อง)
การแยกส่วน:	แรงดันทนได้ 1500 V RMS ระหว่างอินพุตใดๆ กับแผงวงจรหลัง (backplane); แรงดันทนได้ 500 V RMS ระหว่างกลุ่มอินพุต
กระแสไฟฟ้าเข้า:	กระแสไฟฟ้าเข้าโดยเฉลี่ย 10 mA ที่แรงดันที่กำหนด (แบบเหนี่ยวนำ)
ลักษณะเฉพาะของอินพุต:	แรงดันสถานะ ON: 75–132 VAC, ความถี่ 47–63 Hz; แรงดันสถานะ OFF: 0–25 VAC, ความถี่ 47–63 Hz; กระแสสถานะ ON: 6–15 mA; กระแสสถานะ OFF: 0–3 mA (ขั้นต่ำ 2.2 mA ที่แรงดันอินพุต 25 V); เวลาหน่วงของตัวกรอง: โดยเฉลี่ย 20 มิลลิวินาที
กระแสที่ต้องการจากบัสแบคเพลน 5VDC:	0.35 A
การปฏิบัติตามมาตรฐาน:	ระบบ VME ที่ออกแบบมาเพื่อรองรับมาตรฐาน VME C.1

คำอธิบาย

โมดูลอินพุตแบบแยกส่วน GE Fanuc IC697MDL250 เป็นส่วนหนึ่งของซีรีส์ 90-70 โมดูลนี้มีจุดอินพุต 32 จุด จัดเป็นกลุ่มที่แยกกันอย่างอิสระ 4 กลุ่ม โดยแต่ละกลุ่มประกอบด้วยจุดอินพุต 8 จุด ซึ่งสามารถเชื่อมต่อกับเฟสของแหล่งจ่ายไฟ AC ต่าง ๆ ได้ โมดูลอินพุต IC697MDL250 ทำงานที่แรงดัน 120 โวลต์ AC โดยมีเวลากรองสัญญาณอินพุต 20 มิลลิวินาที โมดูลนี้มีอินพุตแบบรีแอคทีฟที่สอดคล้องตามข้อกำหนดประเภท 2 ของมาตรฐาน IEC และลักษณะเฉพาะของอินพุตถูกออกแบบให้เข้ากันได้ดีกับสวิตช์แบบใกล้เคียง (proximity switches) หลากหลายชนิด โมดูลนี้มีไฟ LED แสดงสถานะ 'เปิด' และ 'ปิด' สำหรับแต่ละจุดอินพุตทางฝั่ง PLC ซึ่งติดตั้งอยู่บริเวณด้านบนของโมดูลอินพุตนี้ โมดูล GE Fanuc รุ่นนี้ได้รับการออกแบบเชิงกลอย่างแม่นยำ เพื่อให้สามารถเปลี่ยนทดแทนด้วยโมดูลชนิดเดียวกันในภาคสนามได้อย่างสะดวกและเหมาะสม ผู้ปฏิบัติงานสามารถกำหนดค่าอ้างอิงอินพุตและเอาต์พุตได้เอง โดยไม่จำเป็นต้องใช้ DIP switch หรือจัมเปอร์

การประยุกต์ใช้งาน

โรงงานโลหการขนาดใหญ่: ใช้สำหรับสวิตช์จำกัดตำแหน่งและตรรกะการกระจายวัสดุในสภาพแวดล้อมที่มีฝุ่นมากและมีสัญญาณรบกวนสูง สำหรับสายพานลำเลียง

ระบบรถไฟและขนส่ง: ใช้รับส่งสัญญาณยืนยันตำแหน่งของสวิตช์แยกวงจร (isolation switch) และสัญญาณล็อกเชื่อมโยง (interlock signal) ในระบบขับเคลื่อนด้วยไฟฟ้า

โรงกลั่นน้ำมันและโรงงานเคมีภัณฑ์: ใช้ตรวจสอบสถานีสูบน้ำระยะไกล และให้สัญญาณยืนยันการดำเนินงาน/การหยุดทำงานของเครื่องอัดอากาศขนาดใหญ่

โรงงานกระดาษและเยื่อกระดาษ: ทำหน้าที่เป็นจุดรับสัญญาณที่ทนต่อสัญญาณรบกวน สำหรับการส่งสัญญาณระยะไกลในสถาปัตยกรรมระบบควบคุมแบบกระจาย

คุณสมบัติ

32 จุด — แบ่งเป็น 4 กลุ่มที่แยกกัน โดยแต่ละกลุ่มมี 8 จุด

ตัวกรองสัญญาณขาเข้า 20 มิลลิวินาที

รองรับการใช้งานร่วมกับสวิตช์แบบใกล้เคียง (proximity switch)

ฟังก์ชัน

โมดูลขาเข้า AC 120 โวลต์สำหรับคอนโทรลเลอร์แบบเขียนโปรแกรมได้ มีจุดขาเข้าทั้งหมด 32 จุด แบ่งออกเป็น 4 กลุ่มที่แยกกันอย่างอิสระ โดยแต่ละกลุ่มมี 8 จุด ซึ่งช่วยให้แต่ละกลุ่มของ 8 จุดสามารถใช้งานกับเฟสที่ต่างกันของแหล่งจ่ายไฟ AC ได้ ขาเข้าชนิดนี้เป็นแบบรีแอคทีฟ (ใช้ตัวต้านทานและตัวเก็บประจุเป็นองค์ประกอบของวงจรขาเข้า) ที่มีลักษณะความสัมพันธ์ระหว่างกระแสไฟฟ้ากับแรงดันไฟฟ้าสอดคล้องตามมาตรฐาน IEC (ประเภท 2) ลักษณะทางไฟฟ้าของขาเข้าสอดคล้องกับสวิตช์ตรวจจับใกล้ (proximity switches) ที่มีจำหน่ายในตลาดหลายรุ่น โมดูลนี้มีไฟแสดงสถานะ LED ที่แสดงสถานะ ON-OFF ของแต่ละจุดที่ด้านลอจิก (PLC) ของวงจร ติดตั้งอยู่บริเวณด้านบนของโมดูล โมดูลมีการกำหนดรูปร่างเชิงกล (mechanical keying) เพื่อให้มั่นใจว่าสามารถเปลี่ยนทดแทนด้วยโมดูลชนิดเดียวกันได้อย่างถูกต้องในสนามปฏิบัติงาน การอ้างอิงขาเข้า-ขาออก (I/O references) สามารถกำหนดค่าได้โดยผู้ใช้ โดยไม่จำเป็นต้องใช้จัมเปอร์หรือ DIP switch บนโมดูล การกำหนดค่าทำได้ผ่านฟังก์ชันการกำหนดค่าของซอฟต์แวร์เขียนโปรแกรมแบบ MS-DOS หรือ Windows ซึ่งทำงานบนระบบปฏิบัติการ Windows 95 หรือ Windows NT ผ่านเครือข่าย Ethernet TCP/IP หรือผ่านพอร์ต SNP ฟังก์ชันการกำหนดค่าของซอฟต์แวร์เขียนโปรแกรมจะติดตั้งไว้บนอุปกรณ์เขียนโปรแกรม อุปกรณ์เขียนโปรแกรมอาจเป็นคอมพิวเตอร์ส่วนบุคคล (Personal Computer) รุ่น IBM® XT, AT, PS/2® หรือรุ่นที่เทียบเท่า

คุณสมบัติของข้อมูล

โมดูลขาเข้า AC 120 โวลต์ เข้ากันได้กับอุปกรณ์ขาเข้าหลากหลายประเภท เช่น ปุ่มกด สวิตช์จำกัดการเคลื่อนที่ และสวิตช์แบบหมุนเลือก

สวิตช์ตรวจจับระยะใกล้อิเล็กทรอนิกส์ ทั้งแบบ 2 สายและ 3 สาย

วงจรขาเข้าใช้คุณสมบัติแบบความจุ (capacitive) เพื่อให้เกิดการสูญเสียความร้อนต่ำ ส่งผลให้มีความน่าเชื่อถือสูงและอายุการใช้งานยาวนาน ลักษณะกระแสขาเข้าระบุว่าโดยทั่วไปจะมีค่าประมาณ 10 มิลลิแอมแปร์ในสถานะเปิด (ON state) และสามารถรองรับกระแสไหลย้อน (leakage current) ได้สูงสุด 2.2 มิลลิแอมแปร์ในสถานะปิด (OFF state) ไปยังอุปกรณ์ขาเข้า

คำถามที่พบบ่อย

คำถาม: IC697MDL250 คืออะไร?
คำตอบ: เป็นโมดูลขาเข้าแบบแยกสัญญาณ (Discrete Input Module)

คำถาม: หากฉันสั่งซื้อ IC697MDL250 ตอนนี้ จะใช้เวลาเท่าไรจึงจะได้รับสินค้า?
A: ทันทีที่เราได้รับการชำระเงินแล้ว เราจะจัดส่งสินค้าทันที
โดยทั่วไปจะใช้เวลาประมาณ 3–5 วันจากประเทศจีนถึงมือท่าน

คำถาม: ระยะเวลาการรับประกันของ IC6 IC697MDL250 คือเท่าไร?
คำตอบ: เราให้การรับประกันมาตรฐานเป็นระยะเวลาหนึ่งปีสำหรับสินค้าใหม่และของแท้ทั้งหมด

คำถาม: คุณมีส่วนลดให้หรือไม่?
คำตอบ: ใช่! สำหรับส่วนลดบน IC697MDL250 กรุณาติดต่อจอห์นเพื่อรับข้อเสนอที่ดีที่สุด

Q: เราสามารถใช้วิธีการชำระเงินแบบใดได้บ้าง?
คำตอบ: โดยทั่วไปเราจะใช้การโอนเงินผ่านธนาคาร (T/T – Telegraphic Transfer) และเราจะได้รับเงินภายใน 1–2 วัน
