Översikt
Härstammar från: |
Sverige |
Varumärke: |
ABB |
Modellnummer: |
DSAX110 57120001-PC |
Förpackningsinformation: |
Original ny fabriksförseglad |
Leveranstid: |
5-7 Dagars |
Betalningsvillkor: |
T/T |
Leveransförmåga: |
På lager |
Specifikationer
|
Modell: |
DSAX110 57120001-PC |
|
Dimensioner: |
2,1 x 25 x 24,4 cm |
|
Vikt: |
0.42 kg |
|
Typ: |
Analogingångs/utgångskort |
|
Kanaler: |
8 |
|
Ingångstyp: |
Direkt jordad (enkelsidig) |
|
Upplösning: |
12 bitar |
|
Ingångsspanning: |
0 till +10 V |
|
Ingångsström: |
0 till +20 mA, 4 till 20 mA med shunt på 250 Ω |
|
Exakthet: |
0,05 % (över shunt på 500 Ω: 0,1 % på DSTA 001) |
|
RoHS-kompatibilitet: |
I enlighet med EU-direktiv 2011/65/EU |
|
WEEE-kategori: |
5. Små apparater (ingen yttre dimension större än 50 cm) |
|
Antal batterier: |
0 |
Beskrivning

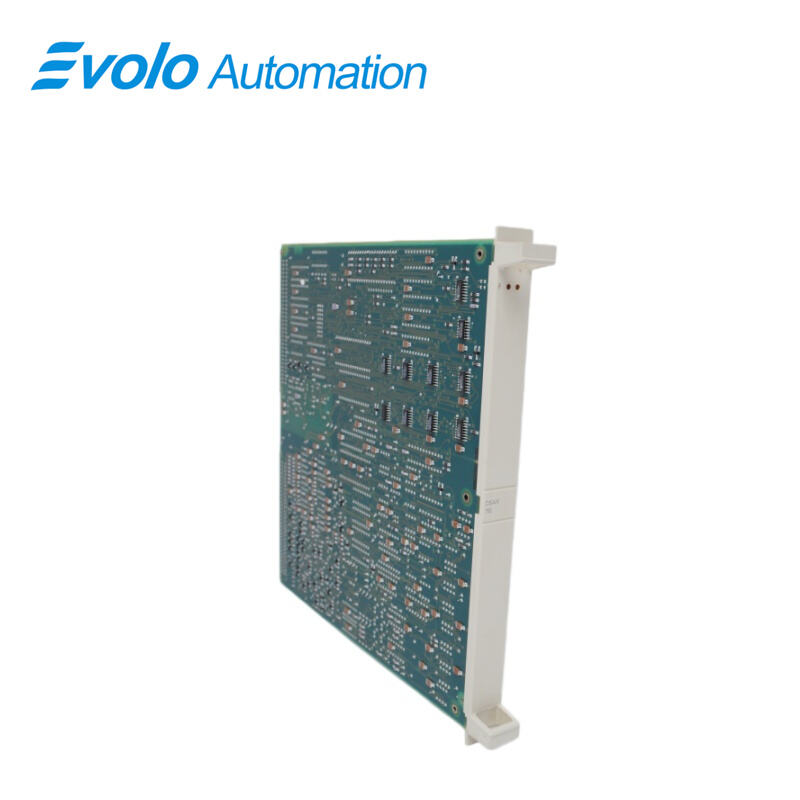

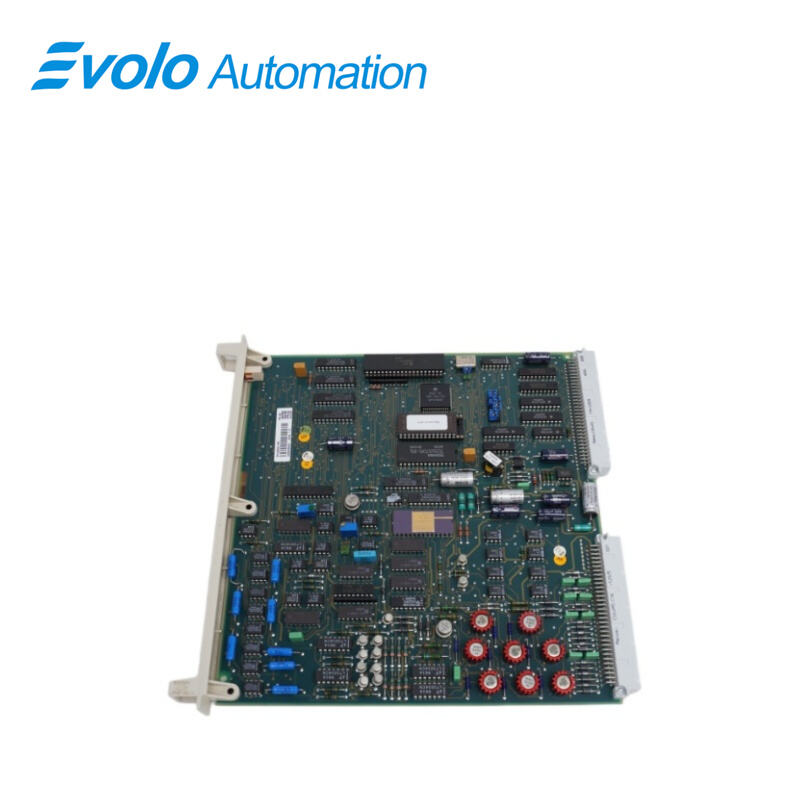

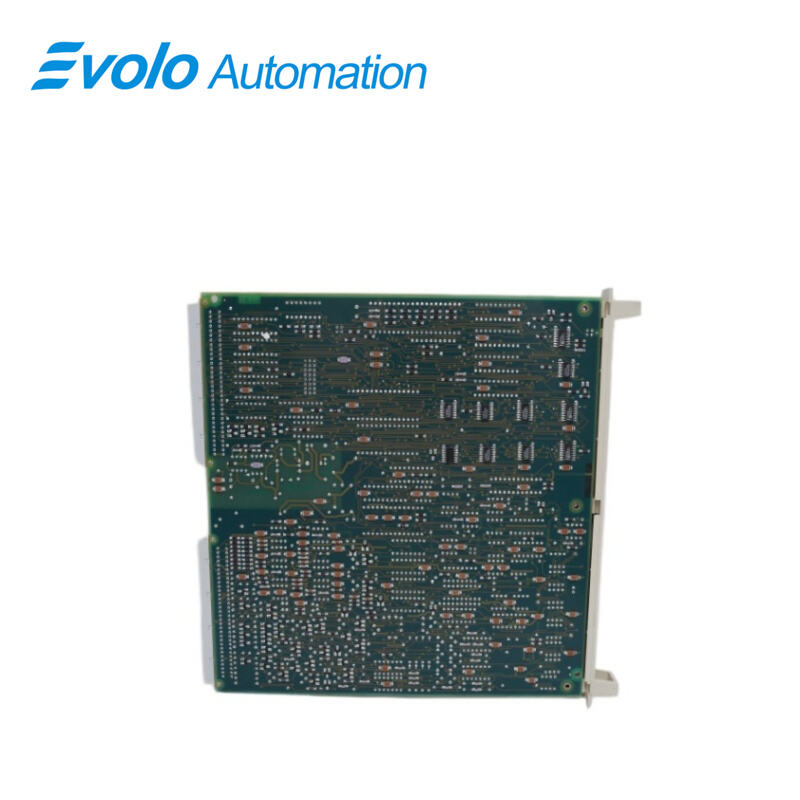

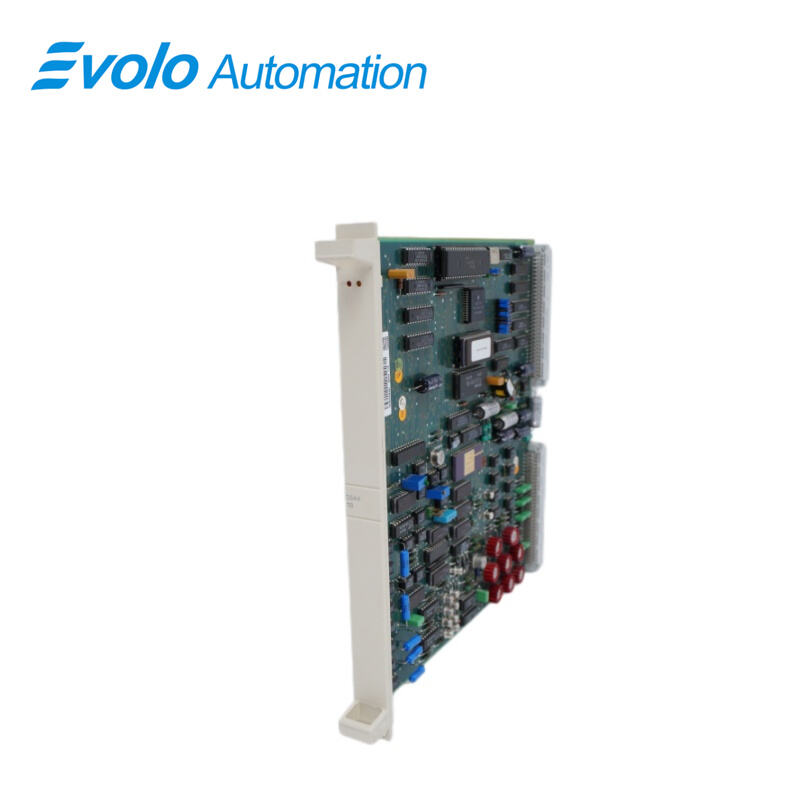

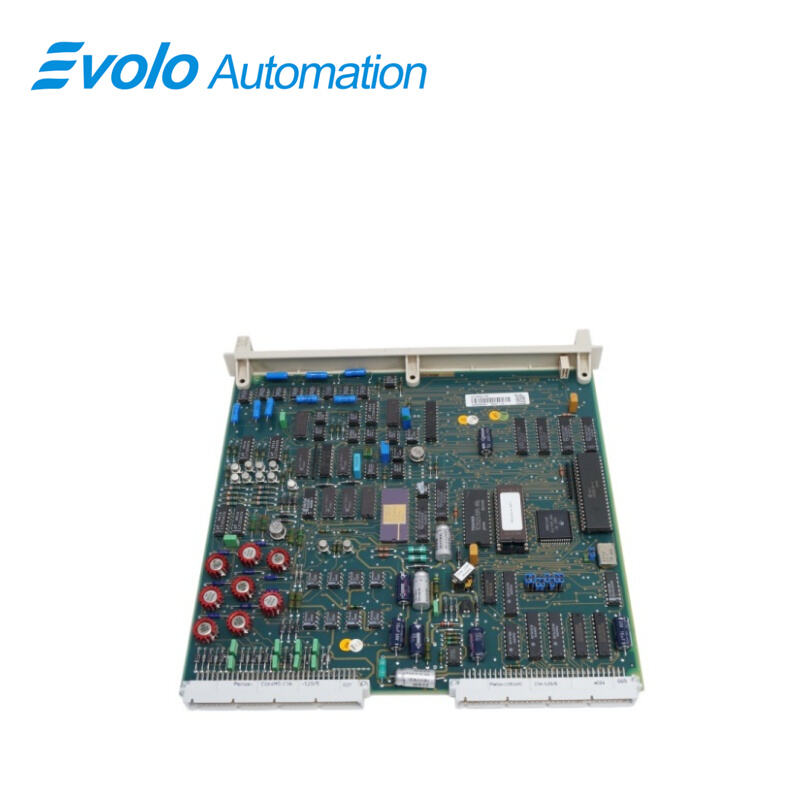

ABB:s DSAX110 57120001-PC är ett högpresterande analogingångs/utgångskort som är lämpligt för industriella automationskontrollsystem. Det hanterar effektivt analoga signaler för ingående och utgående signaler.
Tillämpningar
Små och medelstora kemiska anläggningar: Tryck-/temperaturmätning och ventilreglering för oberoende reaktorer.
Vattenreningsanläggningar: Flödesövervakning och frekvensinställning för pumpstationer.
Miljöövervakningsstationer: Multipunktprovtagning och doseringsstyrning för avsvavlings- och avkvävningsystem.
Livsmedels- och dryckesindustri: Små slutna reglersystem för steriliseringsreaktorer, fyllningslinjer osv.
Konkurrensfördelar
Högprecisionssignalbehandling: Har högprecisionssignalbehandlingsfunktioner och uppfyller olika krav på högprecision i mätning och styrning.
Anpassningsförmåga till hårda miljöer: Genom användning av högkvalitativa elektroniska komponenter och precisionsframställningsprocesser är den lämplig för ett brett spektrum av industriella applikationer tack vare sitt breda drifttemperaturområde och utmärkta skyddsklass.
Lätt installation och underhåll: Modulär design underlättar installation och utbyte; dess kompakta utformning möjliggör maximal effektivitet även inom begränsad plats.
Hög flexibilitet: Kanalen kan flexibelt konfigureras till en 4–20 mA-sluten styrkrets enligt platsens krav.
Vanliga frågor
Fråga: Kan ingångarna och utgångarna på DSAX110 57120001-PC använda både spännings- och strömläge?
Svar: Ja. Varje kanalgrupp på DSAX110 57120001-PC kan oberoende konfigureras för spännings- eller strömläge med hjälp av modulens hårdvarujumpers.
Fråga: Kan DSAX110 57120001-PC ersätta DSAO110 eller DSAI130?
Svar: Funktionsmässigt kan DSAX110 57120001-PC utföra samma uppgifter, men de fysiska kopplingarna skiljer sig åt. Ersättning kräver en dedikerad terminalenhet (t.ex. DSTA 160) samt programändringar.
Fråga: Vad innebär en konstanttänd röd lampa på DSAX110 57120001-PC?
Svar: En konstanttänd röd LED på DSAX110 57120001-PC indikerar ett fel, vilket kan bero på intern hårdvaruskada eller förlust av kommunikation med huvudstyrcentralen.
Fråga: Utlöses ett larm om en AI-kanal på DSAX110 57120001-PC inte är ansluten?
A: Om programvaran är konfigurerad för 4–20 mA kommer en frånkopplad AI-kanal att utlösa en "underström"-larm. Det rekommenderas att inaktivera oanvända kanaler i programvarukonfigurationen.
Q: Hur ska minskad AO-utgångsprecision på DSAX110 57120001-PC hanteras?
A: Kontrollera först om höga omgivningstemperaturer kan orsaka termisk drift. Om modulen visar tecken på hårdvaruföråldring bör den återlämnas till fabriken för kalibrering eller utbyte.
