Översikt
Härstammar från: |
Sverige |
Varumärke: |
ABB |
Modellnummer: |
DAI05 |
Förpackningsinformation: |
Original ny fabriksförseglad |
Leveranstid: |
5-7 Dagars |
Betalningsvillkor: |
T/T |
Leveransförmåga: |
På lager |
Specifikationer
|
Parameter |
Värde |
|
TYP |
Analog ingångsmodul |
|
Dimensioner |
4 × 18,5 × 31 cm |
|
Vikt |
1,8 kg |
|
Kanaler |
8 kanaler |
|
Typer av ingående signaler |
4–20 mA, 0–20 mA, 0–10 V, ±10 V |
|
Upplösning |
16-bit hög upplösning |
|
Omräkningstiden |
≤10 ms (alla kanaler) |
|
Inmatningsimpedans |
Ström: <1500 Ω; Spänning: >1 MΩ |
|
Elektrisk isolering |
Kanal-till-buss-isolering |
|
Driftspänning |
24 V DC (±20%) |
|
Energiförbrukning |
Typiskt 1,5 W (24 V-sida) |
|
Driftstemperaturområde |
-40 °C till +70 °C |
|
Skyddsklass |
IP20 (monterad i kabinett) |
|
System |
H&B Freelance 2000 |
Beskrivning

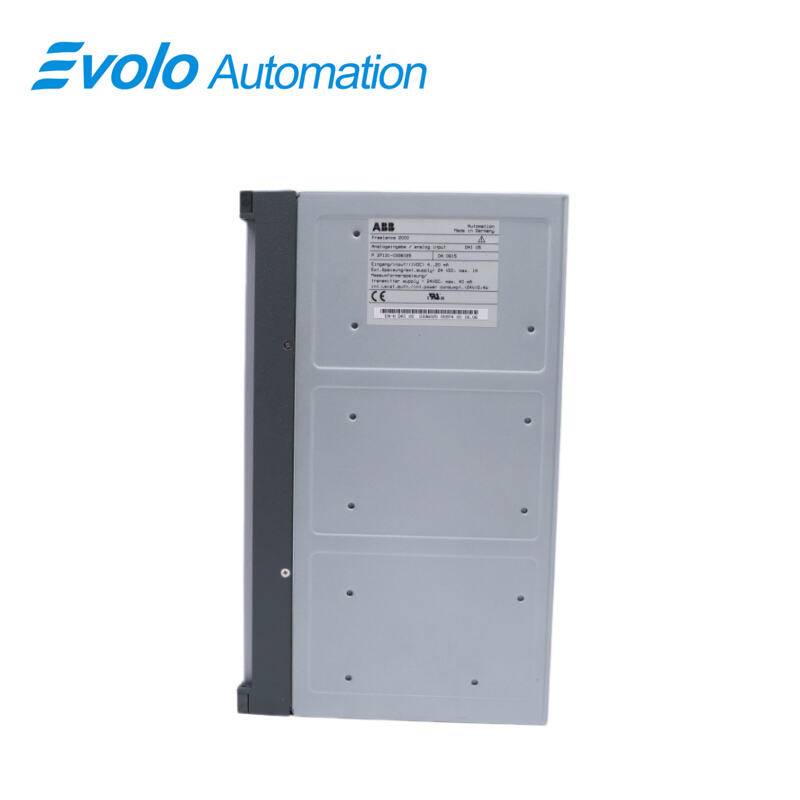

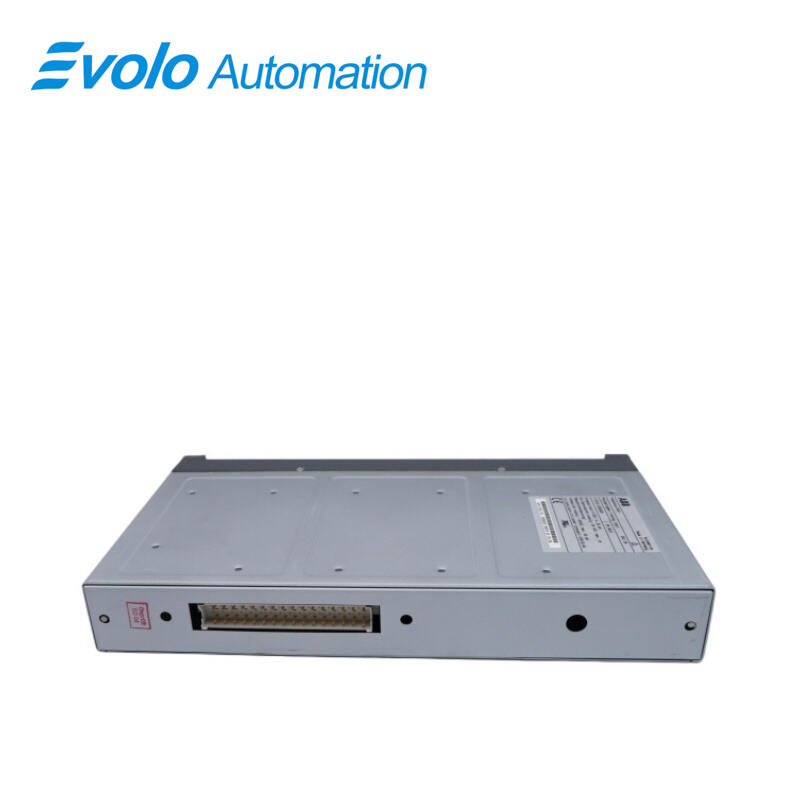

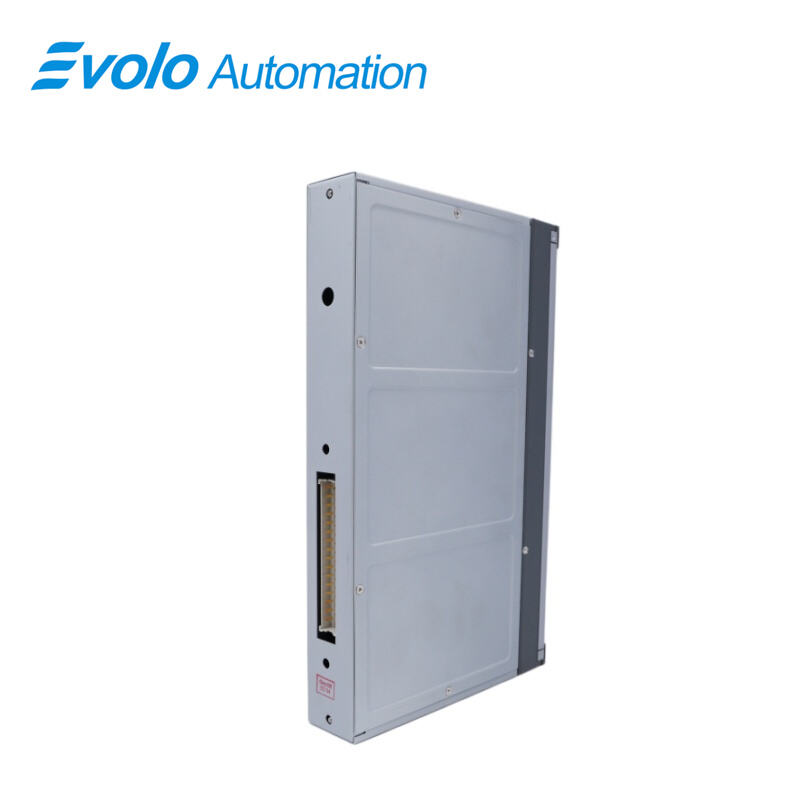

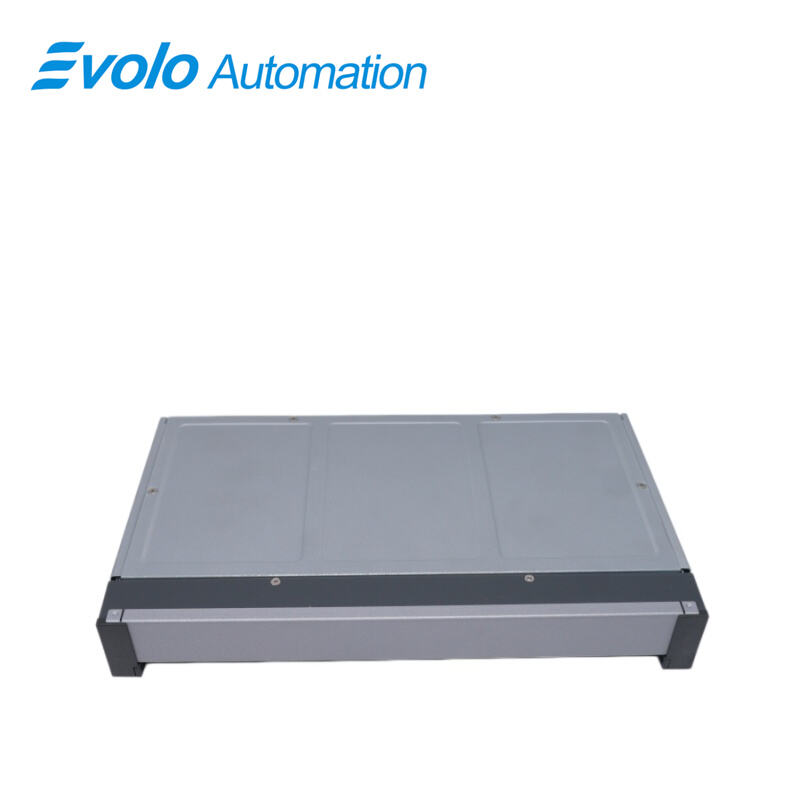

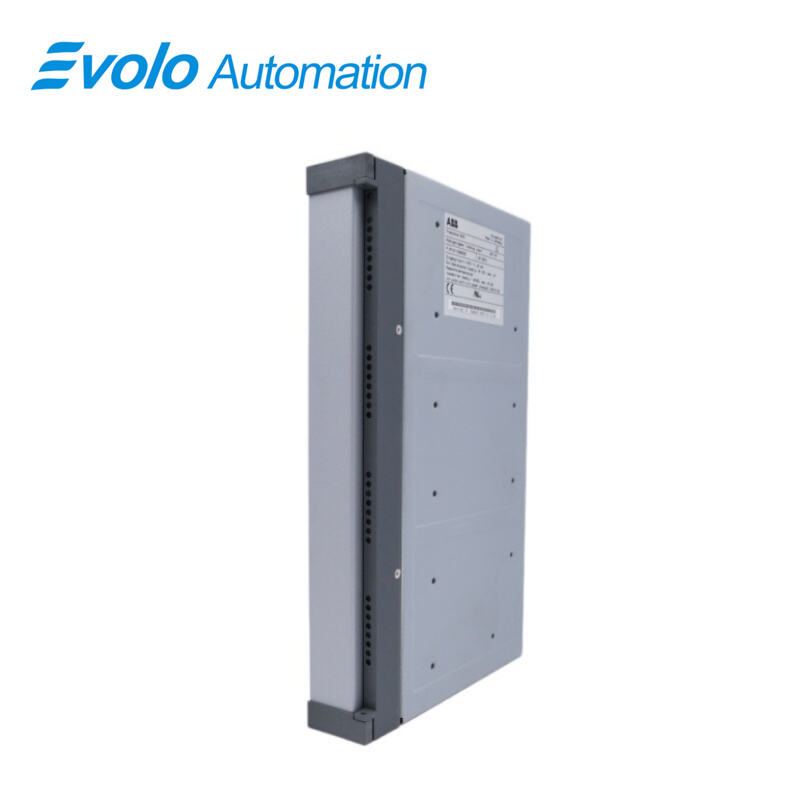

ABB DAI05 Analog ingångsmodul är utformad för exakt datainsamling i industriella automationsystem och omvandlar analoga strömsignaler (4–20 mA eller 0–20 mA) till digitala data för bearbetning.
Tillämpningar
Kemisk anläggning med hög precision: Används för laboratoriets metrologi med hög precision och övervakning av mycket låga tryck i reaktionskärl.
Halvledaranläggning: Övervakar exakt temperatur och fuktighet samt flödeshastigheten för ultraren vatten i renrum.
Aluminiumbearbetningsanläggning: Samlar in viktiga processparametrar i realtid under elektrolytisk aluminiumframställning eller raffineringsprocesser.
Farmaceutisk anläggning: Övervakar strikt temperatur, pH och andra viktiga kvalitetsindikatorer i fermenter.
Bilindustrins drivlinaanläggning: Samlar in exakta vridmoment- och hastighetssignaler vid motortestbänkar.
Konkurrensfördelar
Hög precision: Ger exakt datainsamling för olika styrapplikationer.
Hållbarhet: Utvecklad för robust prestanda i industriella miljöer.
Kompatibilitet: Enkel integration i befintliga system, vilket minskar installations- och driftstoppstid.
Vanliga frågor
Q: Vad är DAI05 ?
A: Det är en analog ingångsmodul.
Q: Kan DAI05 kan anslutas direkt till en Pt100-temperatursensor?
A: Ja, den stödjer direktinmatning av RTD (motståndstermometer) utan behov av en extra temperaturtransmitter.
Fråga: Vad är de främsta skillnaderna mellan DAI05 och DAI04?
A: Det DAI05 har en upplösning på upp till 16 bitar, medan DAI04 vanligtvis har 12 bitar; den förra har högre noggrannhet.
Q: Hur ställer jag in signaltypen för olika kanaler på DAI05 ?
A: Välj motsvarande signalmodus för varje kanal i konfigurationsparametrarna med hjälp av PLC-programmeringsprogramvara (t.ex. 907 AC 1131).
Q: Är de 8 kanalerna på DAI05 isolerade från varandra?
A: De är vanligtvis isolerade i grupper eller som helhet från bussen; se den detaljerade kopplingsspecifikationen för exakta uppgifter.
