Översikt
Härstammar från: |
Sverige |
Varumärke: |
ABB |
Modellnummer: |
DA501 1SAP250700R0001 |
Förpackningsinformation: |
Original ny fabriksförseglad |
Leveranstid: |
5-7 Dagars |
Betalningsvillkor: |
T/T |
Leveransförmåga: |
På lager |
Specifikationer
|
Parameter |
Värde |
|
Modell |
DA501 1SAP250700R0001 |
|
TYP |
S500 digital/analog I/O-modul |
|
Dimensioner |
6,7 x 6,2 x 7,5 cm |
|
Vikt |
0,12 kg |
|
Digitala ingångar |
16 DI (24 V DC) |
|
Konfigurerbar digital I/O |
8 DI/DO (24 V DC, 0,5 A) |
|
Analoga ingångar |
4 AI (U, I, RTD, DI) |
|
Analoga utgångar |
2 AO (U, I) |
|
Typer av ingående signaler |
U, I, RTD, DI |
|
Utgångssignaltyper |
U, I |
|
Upplösning för analog ingång |
13 bit |
|
Upplösning för analog utgång |
13 bit |
|
Inmatningsspänning |
24 V likström |
|
Ingångsström |
5 mA |
|
Maximal indataspänning |
30 V |
|
Utgångstyp |
Transistor |
|
Utmatningsström |
0,5 A |
|
Fördröjningstider |
0,1–32 ms |
|
Förbrukningsspänning |
24 V DC (område 20,4–28,8 V) |
|
Skyddsklass |
IP20 |
|
Driftstemperaturområde |
0 °C till +60 °C |
|
Lagrings temperaturintervall |
-40 °C till +70 °C |
|
WEEE-kategori |
Småutrustningar (kategori 5) |
Beskrivning

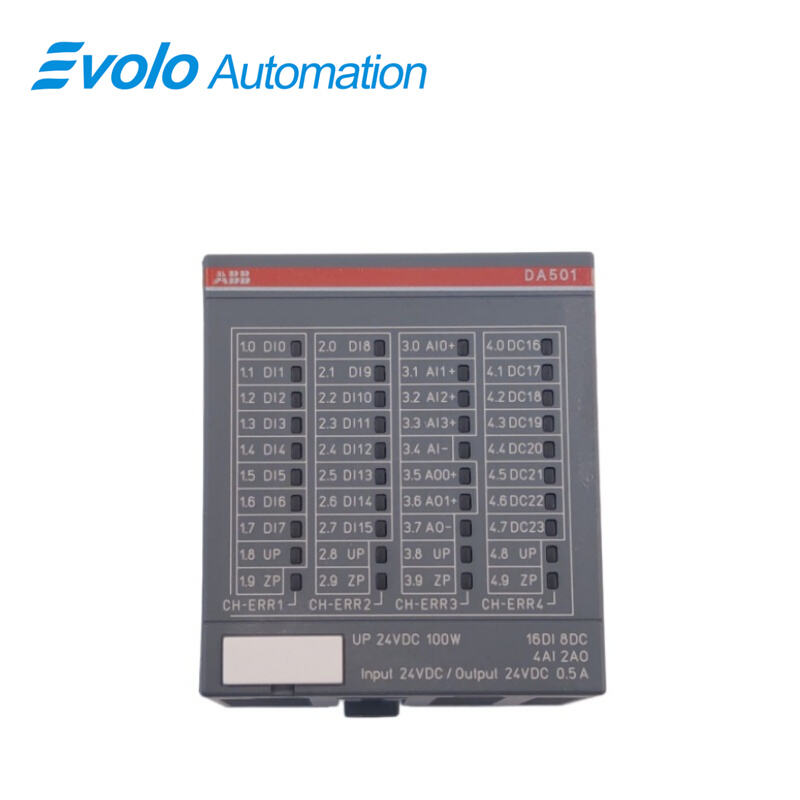

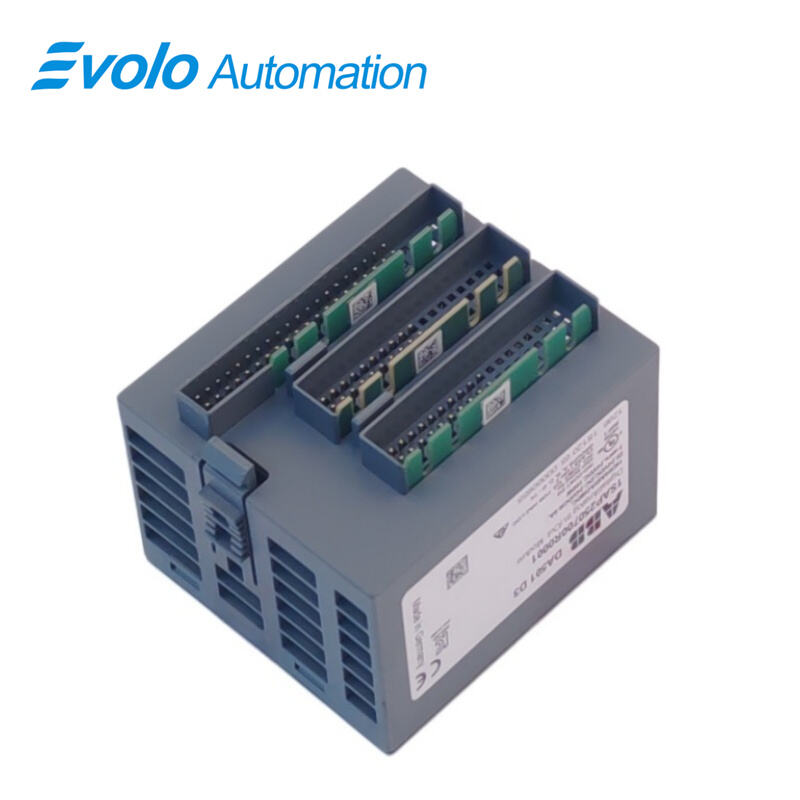

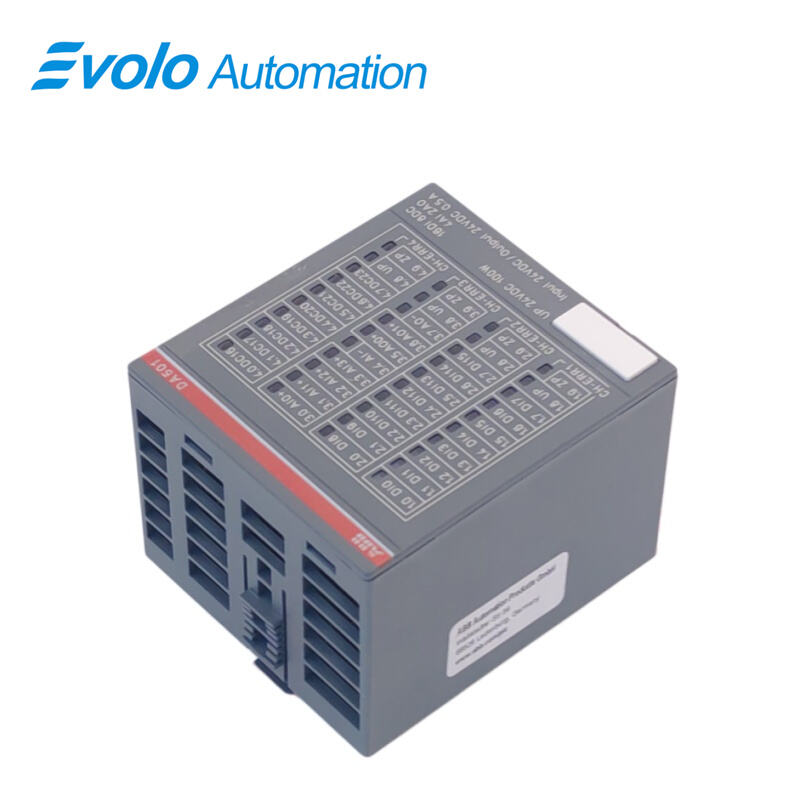

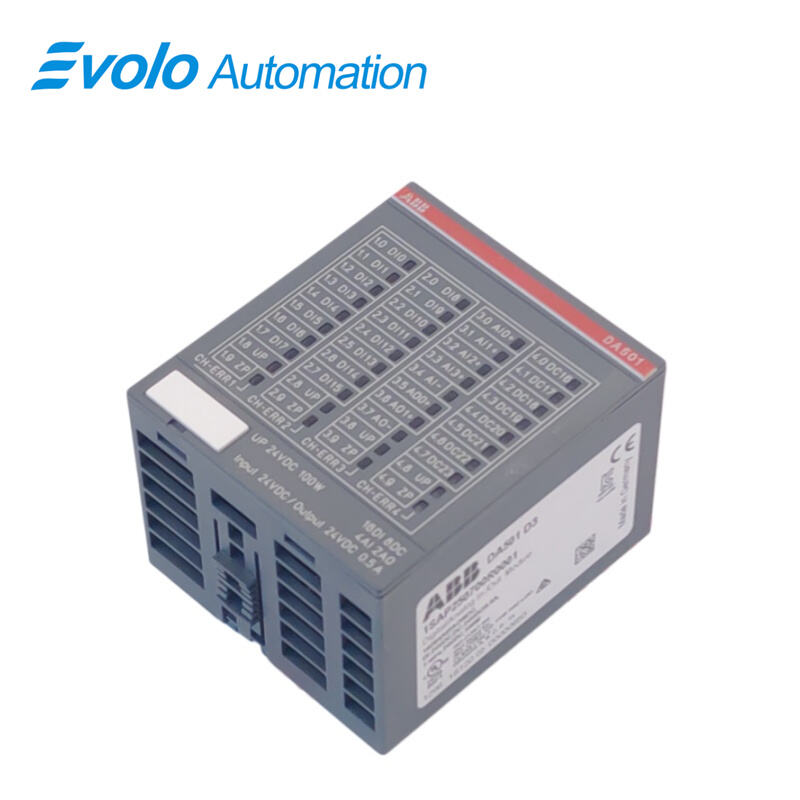

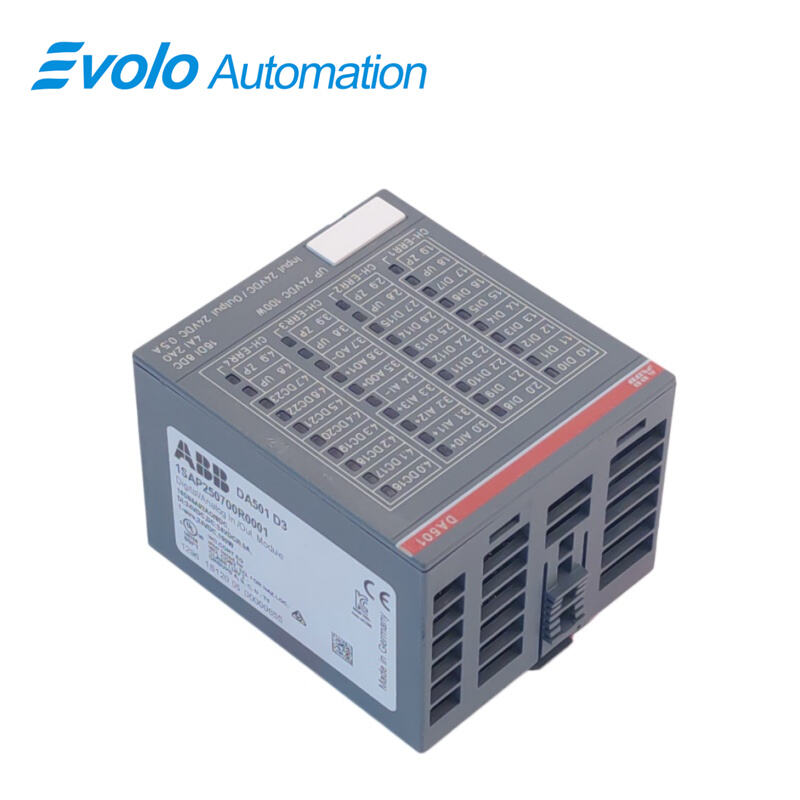

Denna ABB DA501 1SAP250700R0001 S500-digital-/analog-I/O-modul använder avancerade designprinciper för att säkerställa stabilitet och pålitlighet i komplexa industriella miljöer. Den stödjer flera kommunikationsprotokoll och kan enkelt integreras i befintliga styrsystem. Modulens kompakta design underlättar enkel installation och sparar utrymme. Dess överlägsna noggrannhet och snabba svarstid gör den idealisk för industriell automatisering.
Tillämpningar
Sprutgjutningsanläggning: Styr samtidigt uppvärmningstryck (analog signal) och formväxling (digital signal).
Logistiksorteringsanläggning: Samlar in sensorignalerna från transportbandet och driver cylindermagnetventiler.
Lithiumbatterifabrik: Används för högprecisionens distribuerad datainsamling i cellbeläggnings- eller monteringslinjer.
Tryckeri- och förpackningsanläggning: Styr spännningssensorer och servostyrda aktiveringssignaler.
Centraluppvärmningsanläggning: Övervakar rörens temperatur och tryck samt justerar öppningen av elektriskt styrda reglerventiler.
Felsökning
I/O-busfel: Kontrollera om fysiska anslutningar till TU511/512-basen är lösa, eller kontrollera om förstärkarens CPU har felaktig konfiguration.
Analog överbelastning: Kontrollera om sensorområdet stämmer överens med AI_Config i programmet (t.ex. om en 4–20 mA-signal är ansluten som 0–10 V).
Kortslutningsskydd: Om den digitala utgången är överlastad kopplar modulen automatiskt bort strömmen och tänds diagnostik-LED:n. Kontrollera den yttre lastresistorn.
Vanliga frågor
F: Innehåller DA501 1SAP250700R0001 stödjer analog ingång RTD?
A: Ja, den stödjer direktanslutning till Pt100- eller Pt1000-temperatursensorer utan transmitter.
F: Innehåller DA501 1SAP250700R0001 krävs en separat monteringsbas?
A: Ja, en monteringsbas av typ TU511 (skruvterminal) eller TU512 (fjäderterminal) krävs för kablingsanslutning.
Q: Vad ska jag göra om det analoga signalen från DA501 1SAP250700R0001 svänger kraftigt?
A: Justera parametern "Digitalt filter" i programvaran och se till att skärmen är jordad vid ena änden.
F: Är DA501 1SAP250700R0001 heta utbytbar?
A: AC500-standardsystemet stödjer inte het utbyte. Koppla alltid bort systemets strömförsörjning innan drift.
Q: Är DA501 1SAP250700R0001 kompatibel med äldre moduler från AC31-serien?
A: Inte direkt kompatibel, men denna modul kan anslutas till äldre CS31-bussystem via kommunikationsmodulen CI592.
