Översikt
Härstammar från: |
Sverige |
Varumärke: |
ABB |
Modellnummer: |
CS31 ICDT08B5 GJR5251600R0101 |
Förpackningsinformation: |
Original ny fabriksförseglad |
Leveranstid: |
5-7 Dagars |
Betalningsvillkor: |
T/T |
Leveransförmåga: |
På lager |
Specifikationer
|
Parameter |
Värde |
|
Modell |
CS31 ICDT08B5 GJR5251600R0101 |
|
TYP |
Analog ingångsmodul |
|
Dimensioner |
12 × 13,7 × 8,5 cm |
|
Vikt |
0,34 kg |
|
Inmatningskanaler |
8 analoge ingångar |
|
Ingångssignalmängd |
−10 V till +10 V, −5 V till +5 V, −500 mV till +500 mV, −50 mV till +50 mV, 0–20 mA, 4–20 mA |
|
Upplösning |
12 bitar |
|
Funktion |
Konfigurerbar för temperatursensorer eller spänningsingångar |
|
Strömförsörjningsaggregat |
24 V likström |
Beskrivning

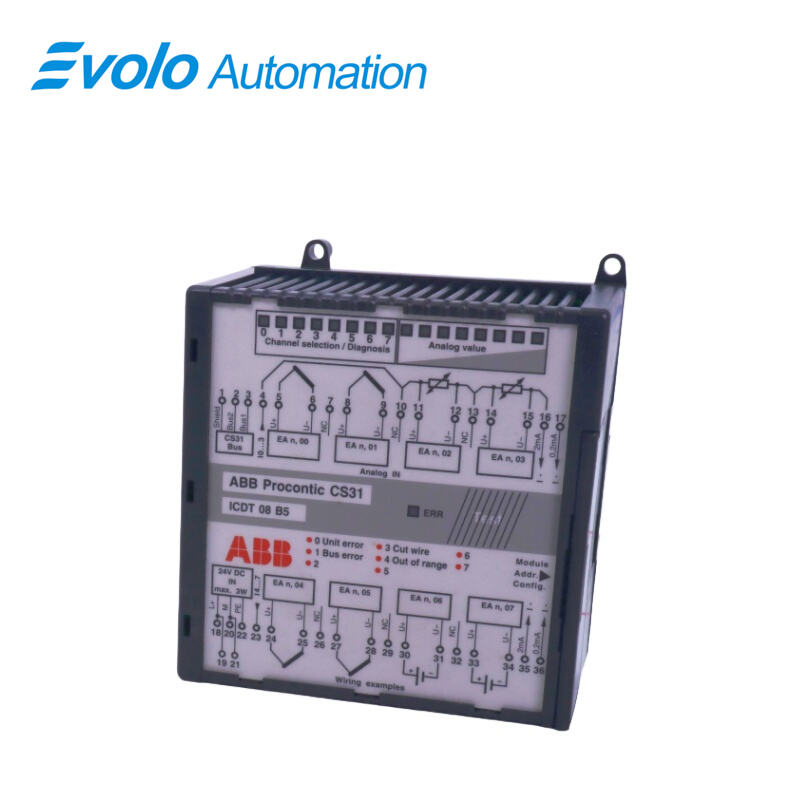

ABB Procontic CS 31 är utformad för att förenkla implementering och kablingsarbete.
CS 31 är ett decentraliserat automatiseringssystem.
Systemet är idealiskt lämpat för applikationer där modularitet och kostnadsminskning är avgörande faktorer.
CS 31-systemet består av följande:
en central enhet, innesluten i ett kompakt skal som kan monteras med skruvar eller på en DIN-skena,
fjärrinmatnings/utmatningsinsticksenheter, som lätt kan tas bort. Insticksbasen kan monteras med skruvar eller på en DIN-skena,
en enkel tvåtrådsparledning (RS 485), som används för att ansluta den centrala enheten till I/O-enheterna.
Tillämpningar
Avloppsreningsverk: Insamling av analog övervakningsdata, t.ex. vätskenivå, flöde och löst syre.
Kolkraftverk: Används för fjärrövervakning av temperatur- och trycksignalerna från hjälpsystem.
Stålsmältverk: Fjärrsignalaggregation i hårda miljöer och områden med stark störning.
Bilmonteringsanläggningar: Datainsamling från distribuerade arbetsstationer i flexibla produktionslinjer.
Livsmedelsförverkningar: Styrning av sensorernas återkopplingssignaler i fyllnings- och förpackningslinjer.
Konkurrensfördelar
en decentraliserad arkitektur i stället för ett centralt system,
minskning av kablingskostnader (design, material och idrifttagningstid),
konfigurerbara ingångs/utgångsenheter,
omfattande diagnostikfunktioner,
fritt utbyggbart nätverk. Ytterligare enheter kan anslutas även under drift,
enkel och transparent programmering. Alla fjärr-I/O-kanaler hanteras som om de vore centraliserade,
fjärr-I/O-funktionen är en integrerad funktion och inte en separat enhet,
programmerbar seriell kommunikation (RS 232) till modem, skrivare, operatörsdisplay etc.
Diagnos
CS 31-systemet innehåller omfattande diagnostikfunktioner.
Alla fjärrenheter innehåller en mikroprocessor som är dedikerad åt hantering av ingångar/utgångar samt diagnostikfunktioner.
Diagnostiken nås via knappen "test" på framsidan av varje fjärrenhet; resultaten visas på I/O-status-LED-lamporna.
Diagnostikresultaten kan integreras i användarprogrammet, vilket möjliggör effektiv felhantering.
Vanliga frågor
Q: Vad är CS31 ICDT08B5 GJR5251600R0101 ?
A: Det är en analog ingångsmodul.
Fråga: Vilka signaltyper hanterar de 8 ingångarna på CS31 ICDT08B5 GJR5251600R0101 support?
Svar: Den används främst för att ta emot 16-bitars analoga signaler (t.ex. 4–20 mA, 0–10 V, etc., beroende på specifik koppling eller programvarukonfiguration).
Q: Kan CS31 ICDT08B5 GJR5251600R0101 kommunicera med befintliga PLC:er i AC500-serien?
Svar: Ja, kompatibilitet kan uppnås genom att lägga till en CS31-kommunikationsmodul (t.ex. CI592) till AC500-systemet.
Fråga: Hur ställer jag in stationsadressen för CS31 ICDT08B5 GJR5251600R0101 på bussen?
Svar: Den ställs in via den hårdvarubaserade DIP-omkopplaren på modulens bas eller sida (området är vanligtvis 0–60).
Q: Kommer CS31 ICDT08B5 GJR5251600R0101 ge en varning om ett fel av typen "analogsignal överskrider gränserna"?
Svar: Ja, indikatorlamporna på modulens panel blinkar enligt feltypen, och felkoden överförs till CPU:s diagnostikregister.
