Översikt
Härstammar från: |
Sverige |
Varumärke: |
ABB |
Modellnummer: |
CM572-DP 1SAP170200R0001 |
Förpackningsinformation: |
Original ny fabriksförseglad |
Leveranstid: |
5-7 Dagars |
Betalningsvillkor: |
T/T |
Leveransförmåga: |
På lager |
Specifikationer
|
Parameter |
Produktdetaljer |
|
Modell |
CM572-DP 1SAP170200R0001 |
|
Enhets typ |
PROFIBUS-kommunikationsmodul |
|
Nätets mått |
13,5 × 2,7 × 7,2 cm |
|
Nettovikt |
0.1 KG |
|
Produktlivscykelns fas |
Klassiskt |
|
Gränssnittsuttag |
9-poligt D-sub-uttag |
|
Överföringsstandard |
EIA RS-485 enligt IEC 61158/61784, potentialfritt |
|
Överföringsprotokoll |
PROFIBUS DP |
|
Sändningshastighet |
9,6 kbit/s upp till 12 Mbit/s |
|
Strömförsörjningsaggregat |
24 V DC (−15 %, +20 %), 120 V AC (−15 %, +10 %), 230 V AC (−15 %, +10 %), 120–240 V AC vid bred spänningsområde |
|
Maximal växelspänning |
5 % från nominellt värde |
|
Skydd mot omvänd polaritet |
Ja |
|
Tillåtna strömförsörjningsavbrott |
DC: <10 ms; AC: <0,5 perioder, minst 1 s mellan avbrotten |
|
Driftstemperatur |
0 °C till +60 °C (horisontellt), 0 °C till +40 °C (vertikalt), utgångsbelastning minskad till 50 % per grupp |
|
Lagringstemperatur |
-40 °C till +70 °C |
|
Transporttemperatur |
-40 °C till +70 °C |
|
Fuktighet |
Max 95 %, icke-kondenserande |
|
Lufttryck |
Drift: >800 hPa / <2000 m; Förvaring: >660 hPa / <3500 m |
|
Ingresskydd |
IP20 |
|
Industriella tillämpningar |
Ja |
|
Hushållsanvändning |
No |
|
Elektrostatisk avlastning |
Luft: 8 kV; Kontakt: 4 kV; Sluten skåp: 6 kV |
|
Montering |
Horisontell montering på DIN-skinna 35 mm (EN 50022) eller skruvmontering (4 mm, vridmoment 1,2 Nm) |
|
Hållarens klassificering |
V-2 enligt UL 94 |
|
Vibrationsresistens |
2–8,4 Hz: 3,5 mm; 8,4–150 Hz: 1 g |
|
Stötförsök |
15 g, 11 ms, halvsinusformad |
|
Skyddsnivå |
IP20 |
Beskrivning

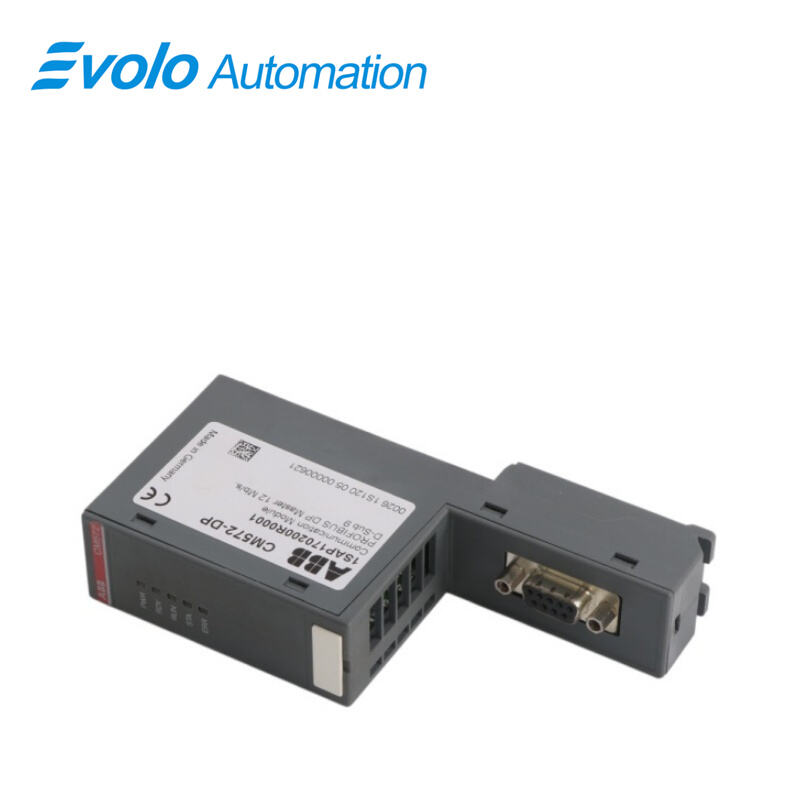

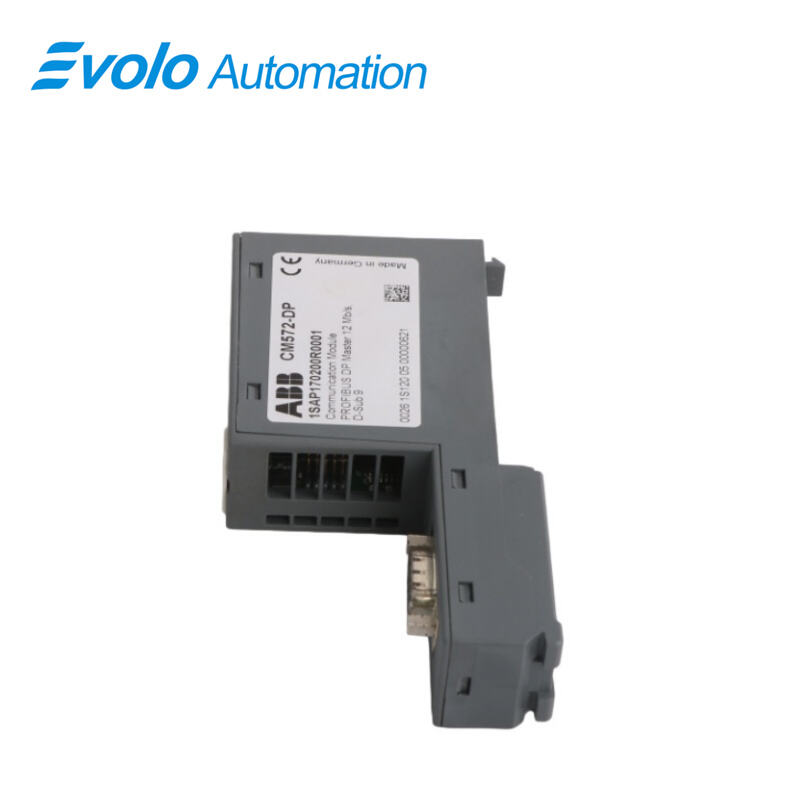

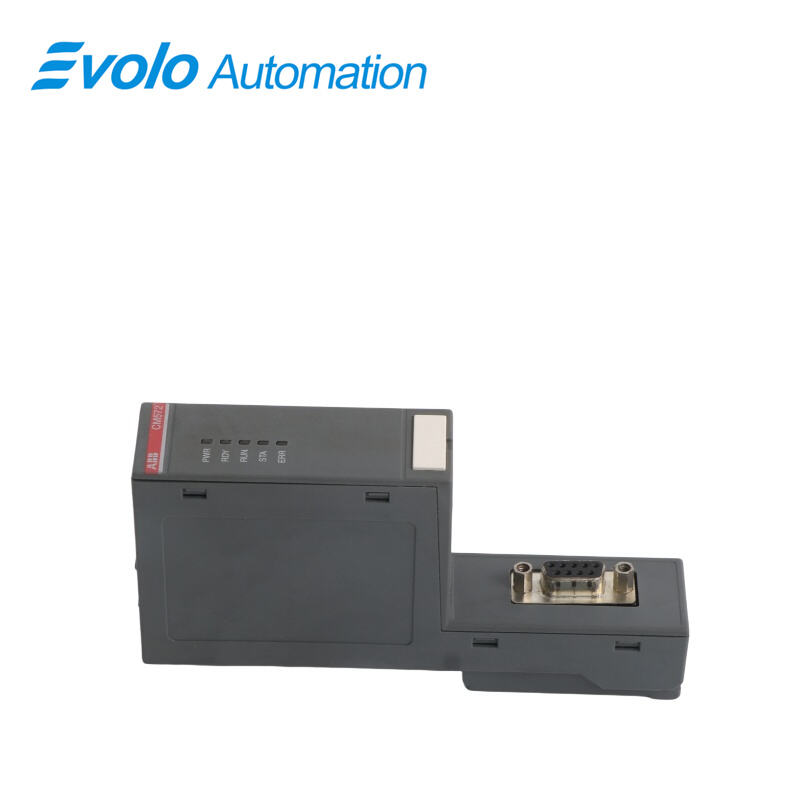

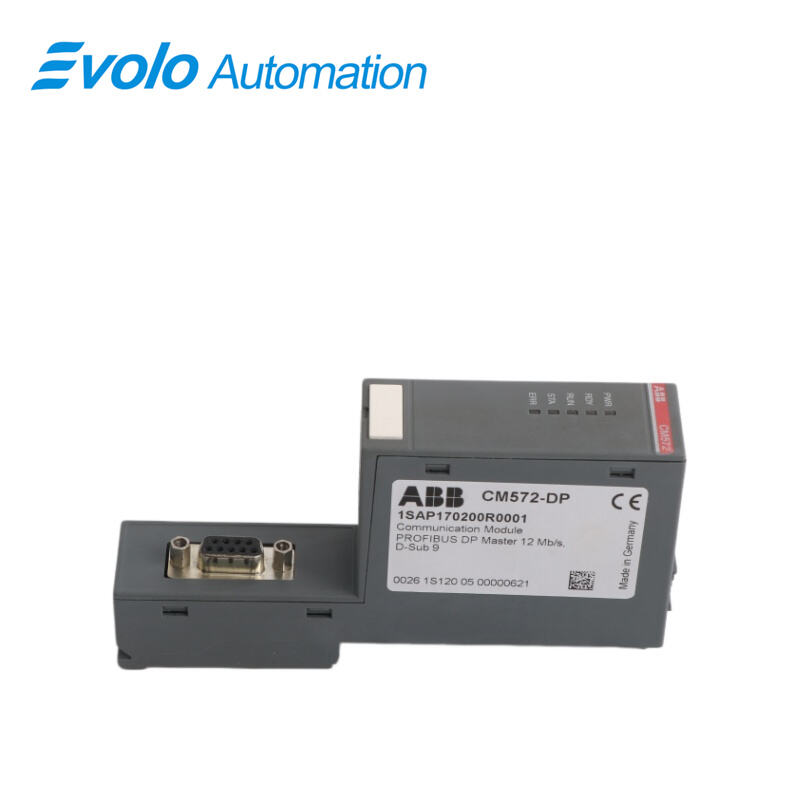

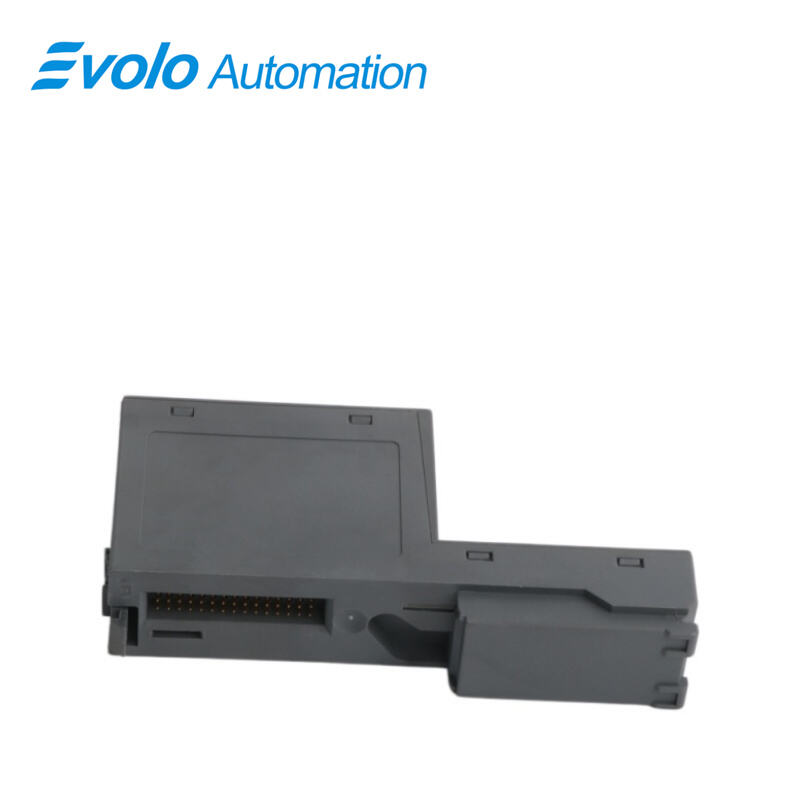

Den CM572-DP 1SAP170200R0001 är en PROFIBUS-kommunikationsmodul som utvecklats av ABB för dess AC500-serie PLC:er, särskilt för PROFIBUS DP-kommunikation. Som en expansionsmodul för AC500-PLC:n ansluter den främst PLC:n till olika fältenheter (till exempel sensorer och aktuatorer) som stödjer PROFIBUS DP-protokollet, vilket möjliggör datautbyte och styrning. Genom CM572-DP 1SAP170200R0001 kan enheter från olika tillverkare integreras i ABB:s automatiseringssystem, vilket förbättrar systemets flexibilitet.
Tillämpningar
Cementfabrik: Ansluter frekvensomriktare och luftklassificerare för samordnad styrning av storskaliga motorer.
Bryggeri: Integrerar distribuerade I/O-stationer i flaskningslinjer.
Kemisk anläggning: Utbyter data med olika intelligenta ventilstyrningar och flödesmätare.
Stålverk: Lämplig för nätverk för övervakning av elkraftfördelning i komplexa miljöer med långa kommunikationsavstånd.
Logistikcentral: Hanterar kommunikationen med stackerkranar i automatiserade lager.
Konkurrensfördelar
PROFIBUS DP-gränssnitt: Stödjer PROFIBUS DP-protokollet, vilket möjliggör kommunikation med olika enheter som stödjer detta protokoll.
Hög tillförlitlighet: Industriell design med utmärkt störningsimmunitet och stabilitet, lämplig för krävande industriella miljöer.
Enkel konfigurering: Erbjuder intuitiv konfigureringsprogramvara för enkel parameterinställning och felsökning.
Modulär design: Modulär design för enkel installation och underhåll.
Bred kompatibilitet: Kompatibel med ABB:s AC500-serie PLC:er, vilket möjliggör flexibel systemutbyggnad.
Vanliga frågor
Fråga: Var kan CM572-DP 1SAP170200R0001 anslutas till CPU:n?
A: Det CM572-DP 1SAP170200R0001 ska anslutas till platsen för kommunikationsbasplattan på vänster sida av CPU:n. En CPU kan stödja högst 4 kommunikationsmoduler.
F: Innehåller CM572-DP 1SAP170200R0001 stödja redundans?
A: Det CM572-DP 1SAP170200R0001 har inte redundanta fysiska portar i sig, men mjukredundans kan uppnås via AC500:s dubbelmodulkonfiguration.
Fråga: Varför har CM572-DP 1SAP170200R0001 rapporterar fortfarande förlust av en slavstation även efter att kommunikationen har konfigurerats?
A: Kontrollera att GSD-filens version för CM572-DP 1SAP170200R0001 är fullständigt kompatibel med hårdvaruversionen för fältslavstationen.
Q: Är DB9-gränssnittets kontaktpinndefinitioner för CM572-DP 1SAP170200R0001 standard?
A: Ja, den CM572-DP 1SAP170200R0001 använder standard PROFIBUS-pinner (3 för B positiv, 8 för A negativ).
Q: Kan CM572-DP 1SAP170200R0001 kan kopplas in eller kopplas ur medan PLC:n är igång?
A: Inte rekommenderat. AC500:s kommunikationsmoduler, inklusive CM572-DP 1SAP170200R0001 , stöder vanligtvis inte varmbyte; strömmen måste vara avstängd innan drift påbörjas.
