Översikt
Härstammar från: |
Sverige |
Varumärke: |
ABB |
Modellnummer: |
CI860 CI860K01 3BSE032444R1 |
Förpackningsinformation: |
Original ny fabriksförseglad |
Leveranstid: |
5-7 Dagars |
Betalningsvillkor: |
T/T |
Leveransförmåga: |
På lager |
Specifikationer
|
Parameter |
Produktdetaljer |
|
Modell |
CI860K01 3BSE032444R1 |
|
Enhets typ |
Fieldbus HSE-kommunikationsgränssnittsmodul |
|
Nätets mått |
6,5 × 18,6 × 13 cm |
|
Nettovikt |
0,46 kg |
|
Kommunikationsprotokoll |
FOUNDATION Fieldbus HSE |
|
Master eller slave |
Master/Slave |
|
Förarsnitt |
10/100 Mbit/s |
|
Linjeredundans |
No |
|
Modulredundans |
Ja |
|
Varm utbyte |
Ja |
|
Används med HI-styrmodul |
No |
|
Max antal enheter på CEX-buss |
12 |
|
Anslutningsdel |
RJ-45-kontakt (8-polig) |
|
24 V förbrukning (typ.) |
100 mA |
|
Driftstemperatur |
0 till +55 °C (+32 till +131 °F) |
|
Lagringstemperatur |
-40 till +70 °C (-40 till +158 °F) |
|
Korrosionsskydd |
G3 i enlighet med ISA 71.04 |
|
Skyddsklass |
IP20 enligt EN60529, IEC 529 |
|
CE-märkning |
Ja |
|
ROHS-kompatibilitet |
EU RoHS, UAE RoHS, CN RoHS |
|
WEEE-kompatibilitet |
DIREKTIV/2012/19/EU |
Beskrivning

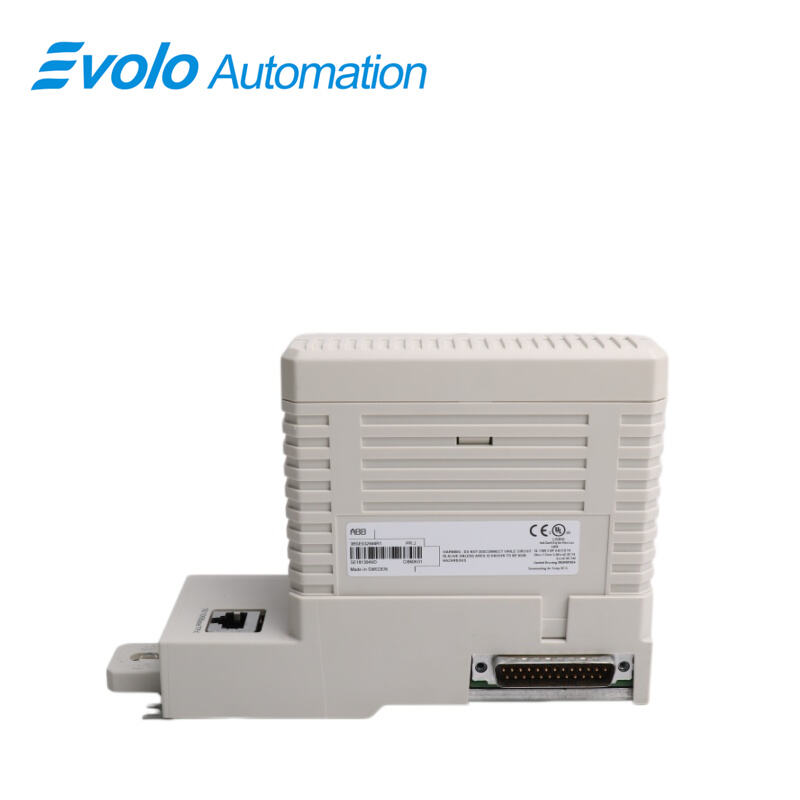

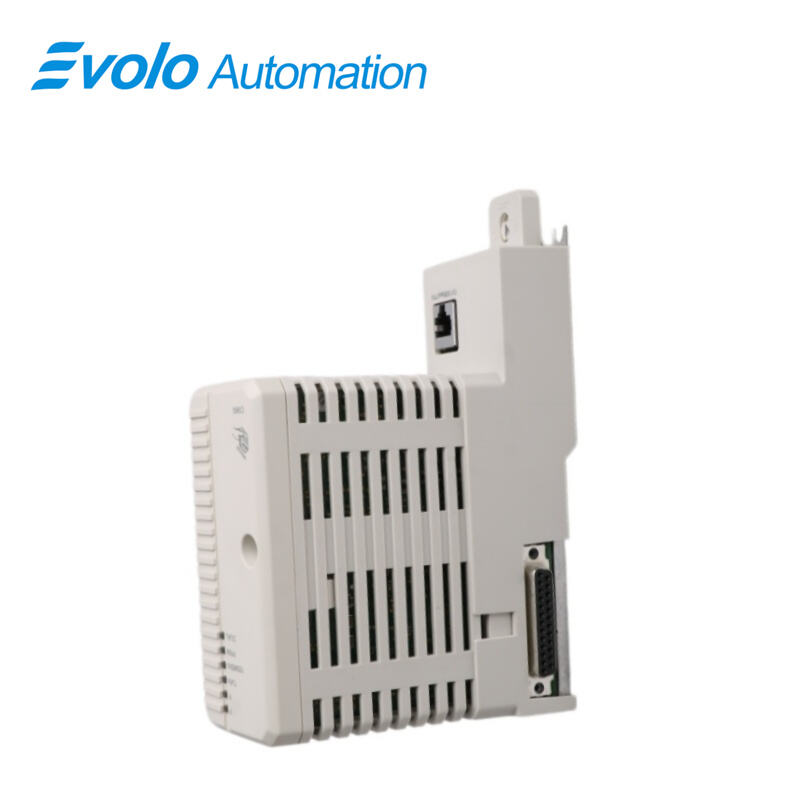

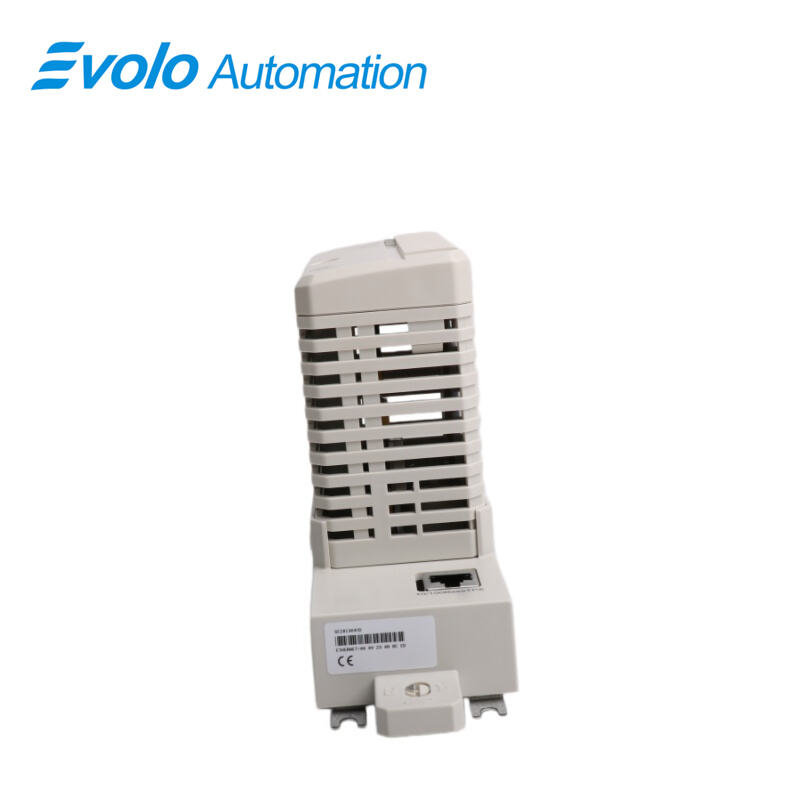

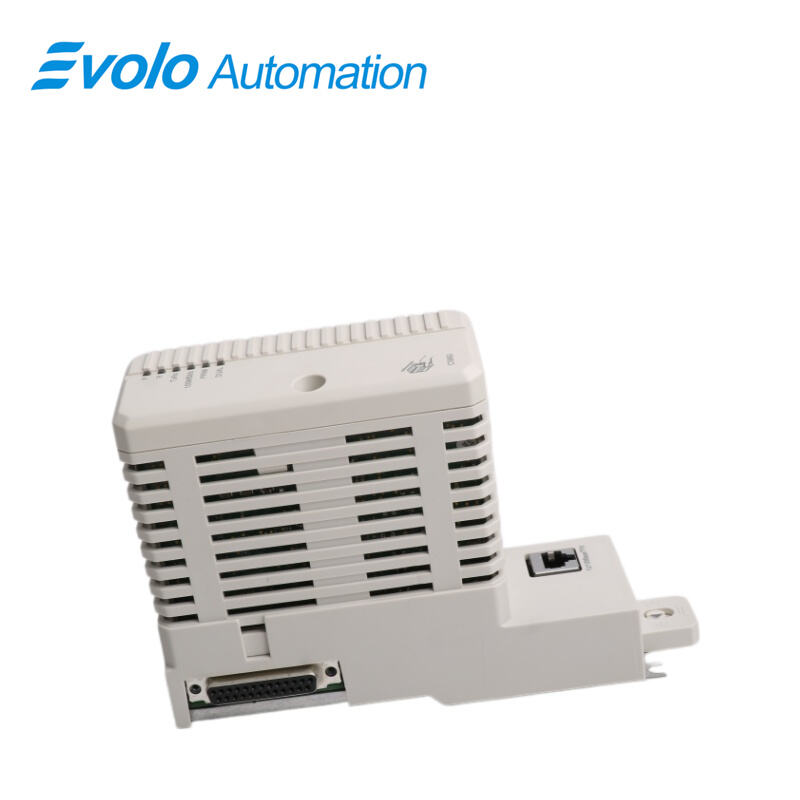

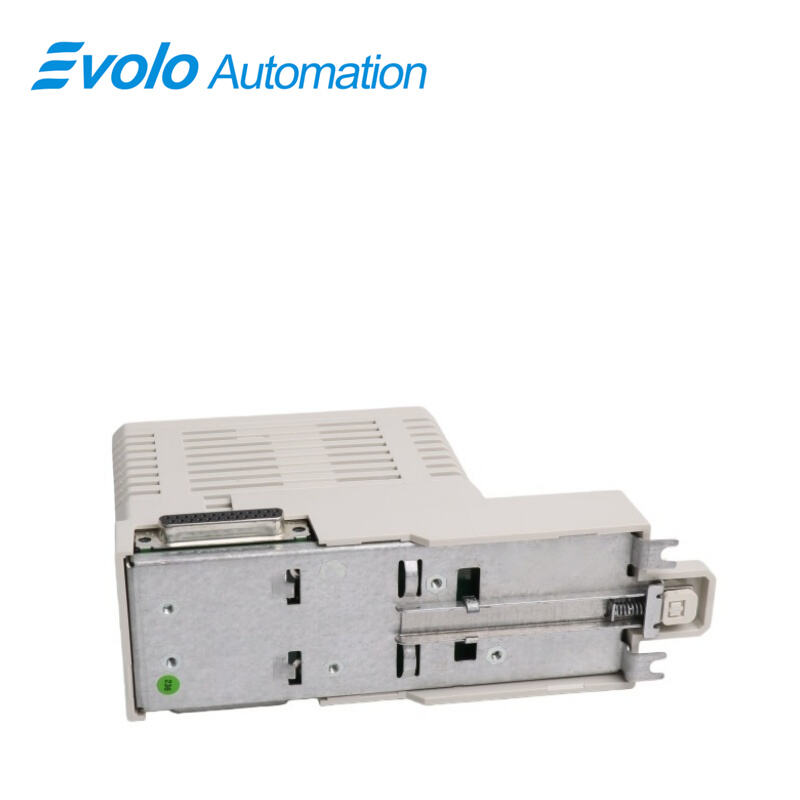

ABB CI860 CI860K01 3BSE032444R1 är ett högpresterande FOUNDATION Fieldbus HSE-gränssnittspaket för AC 800M-styrregulatorer, inklusive modulen CI860 och basplattan TP853. Det möjliggör sömlös integration av fältdenheter via höghastighets-Ethernet och förbättrar diagnostikfunktionerna samt processens tillförlitlighet i System 800xA-miljöer.
Tillämpningar
Kemiska anläggningar: Används för storskalig, högfrekvent dataöverföring från intelligenta instrument.
Oljeraffinaderier: Möjliggör höghastighets digital kommunikation mellan kontrollrummet och fältenheter.
Kraftverk: Integrerar olika FF-protokollsensorer i hjälpsystem.
Farmaceutiska anläggningar: Säkerställer realtidsinsamling av processparametrar med hög precision.
Pappersbruk: Ansluter till distribuerade fält-I/O-nätverk.
Funktioner och fördelar
Den CI860 CI860K01 3BSE032444R1 kan användas i redundansläge
Upp till tolv CI860 CI860K01 3BSE032444R1 moduler kan placeras på en AC800M även i redundansläge, och var och en av dem kan anslutas till samma eller till en separat FOUNDATION Fieldbus HSE-undernät.
ABB:s FOUNDATION Fieldbus-länkningssystem LD800HSE/LD 800HSE EX fungerar som en gateway mellan HSE-undernätet och upp till fyra separata H1-länkar.
Vanliga frågor
Fråga: Kan jag använda CI860 CI860K01 3BSE032444R1 med en högsäkerhetskontroller (HI-kontroller)?
Svar: Nej. CI860 CI860K01 3BSE032444R1 är begränsad till standardkontroller för System 800xA och stödjer inte HI-konfigurationer (säkerhetskontroller).
F: Innehåller CI860 CI860K01 3BSE032444R1 stödja linjeredundans på Ethernet-nivå?
A: CI860 CI860K01 3BSE032444R1 stödjer modulredundans (primära och reservmoduler) men erbjuder inte intern ledningsredundans. Redundans på nätverksnivå bör implementeras med externa switchar om det behövs.
Q: Vilken typ av kabel ska jag använda för RJ-45-anslutningen på CI860 CI860K01 3BSE032444R1 ?
A: Använd högkvalitativa skärmade tvinnade par (STP) av kategori 5e eller 6 för att bibehålla signalintegriteten och säkerställa att G3-korrosionsskyddet för den interna kretsen förblir effektivt.
F: Är CI860 CI860K01 3BSE032444R1 en äkta, fabrikstäppt ABB-del?
A: Ja. CI860 CI860K01 3BSE032444R1 garanteras vara 100 % helt ny och fabrikstäppt.
