Översikt
Härstammar från: |
Sverige |
Varumärke: |
ABB |
Modellnummer: |
A50-30-11 1SBL351001R8011 |
Förpackningsinformation: |
Original ny fabriksförseglad |
Leveranstid: |
5-7 Dagars |
Betalningsvillkor: |
T/T |
Leveransförmåga: |
På lager |
Specifikationer
|
Modell: |
A50-30-11 1SBL351001R8011 |
|
Produkttyp: |
Kontaktör |
|
Produktens nettobredd: |
82 mm |
|
Produktens nettodjup: |
108 mm |
|
Produktens nettohöjd: |
110 mm |
|
Produktens nettovikt: |
1,2 kg |
|
Antal hjälpkontakter NO: |
1 |
|
Standarder: |
IEC 947-1/947-4-1, EN 60947-1/60947-4-1 |
|
EMC-kompatibilitet: |
IEC 947-1 / EN 60947-1 / IEC 947-4-1 ändring 2 |
|
Nominell frekvens: |
50/60 Hz |
|
Termisk ström (Ith): |
100 A (vid 40 °C, IEC 60947-4-1) |
|
Märkdriftsström AC-1: |
100 A |
|
Märkdriftsström AC-3: |
Data är inkonsekventa i källtexten |
|
Angiven drifteffekt AC-3: |
Data är inkonsekventa i källtexten |
|
Omgivningstemperatur (med överlastrelä): |
-25°C till +55°C |
|
Omgivningstemperatur (utan överlastrelä, 0,85–1,1Uc): |
-40°C till +55°C |
|
Omgivningstemperatur (Uc): |
-40°C till +70°C |
|
Lagringstemperatur: |
−60 °C till +80 °C |
|
Klimatbeständighet: |
IEC 60068-2-30 / IEC 60068-2-11 |
|
Maximal drifthöjd: |
3000 m |
|
RoHS-status: |
Överensstämmer med EU-direktiv 2011/65/EU |
|
Angiven stötspänningsbeständighet: |
8 kV |
|
Mekanisk växlingsfrekvens: |
3600 cykler/timme |
|
Styrkretsspännning (Uc): |
220–230 V växelspänning (50 Hz) / 230–240 V växelspänning (60 Hz) |
|
Spolförbrukning (hållning): |
185,5 VA |
|
Spolförbrukning (inkoppling 50 Hz): |
190 VA |
|
Spolförbrukning (inkoppling 60 Hz): |
180 VA |
|
Drifttid (NC/NO-övergångar): |
4–27 ms (beroende på växlingsläge) |
|
Kapacitet för huvudkretskabel: |
6–25 mm² (stel) / 6–16 mm² (flexibel med kabelända) |
|
Kapacitet för hjälpkretskabel: |
1–4 mm² (stel) / 0,75–2,5 mm² (flexibel med kabelända) |
|
Skyddsnivå: |
IP20 (spolans anslutningar) |
|
Terminaltyp: |
Skruvanslutningar (M6, Pozidriv 2) |
Beskrivning

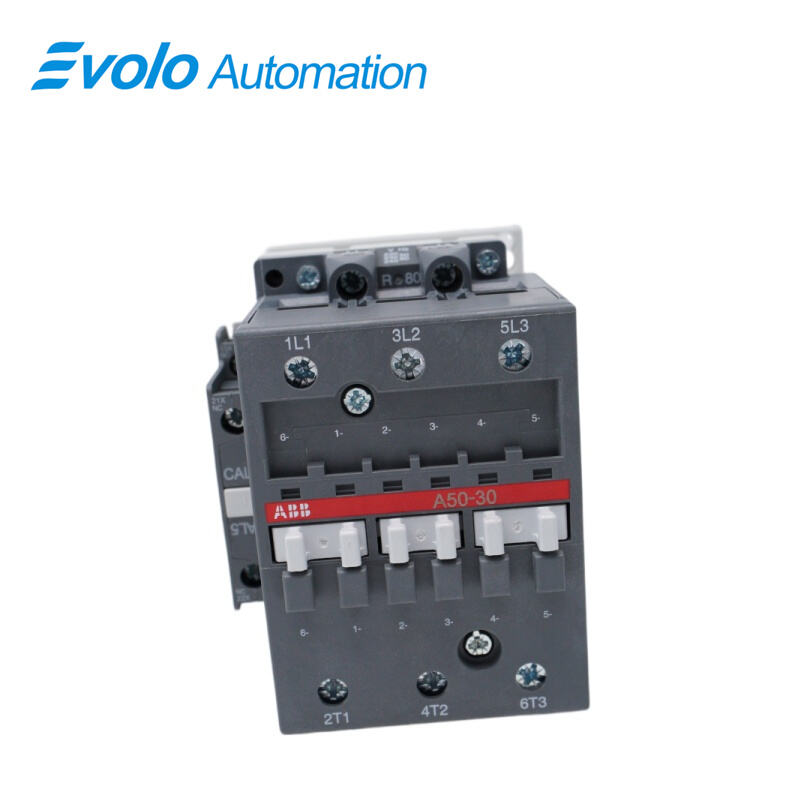

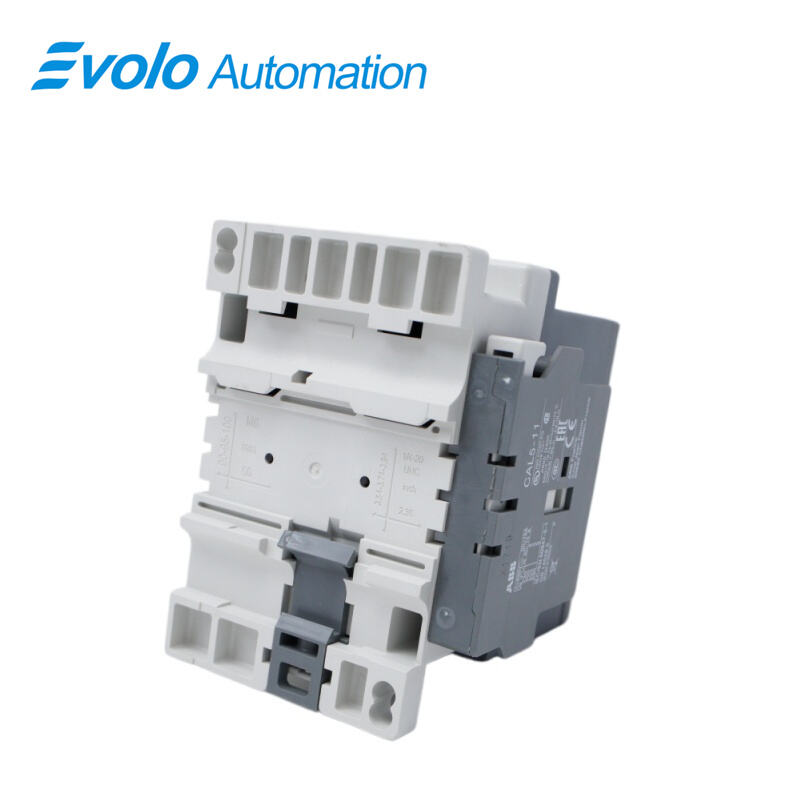

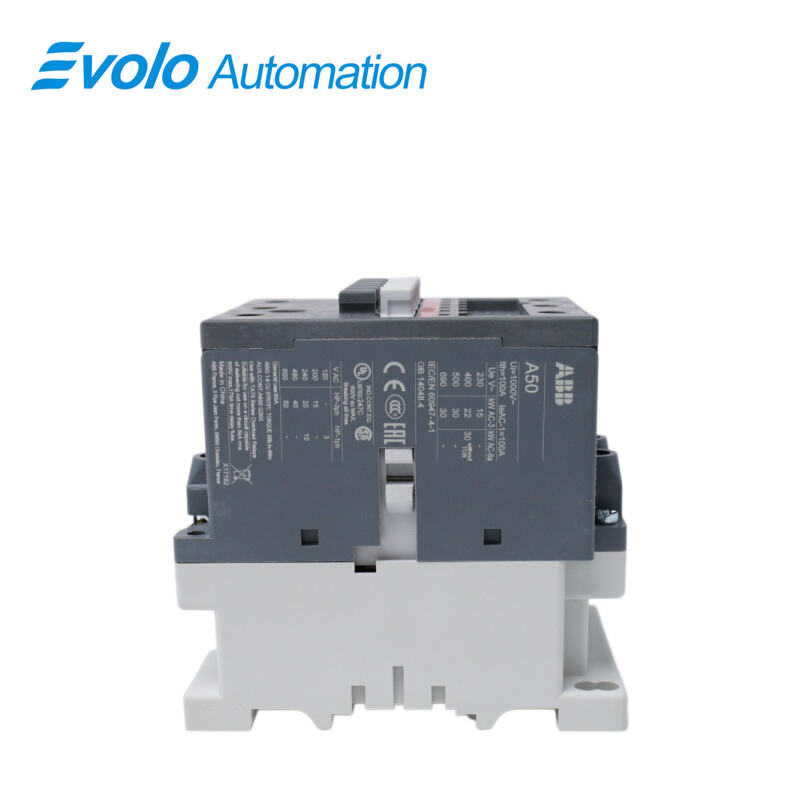

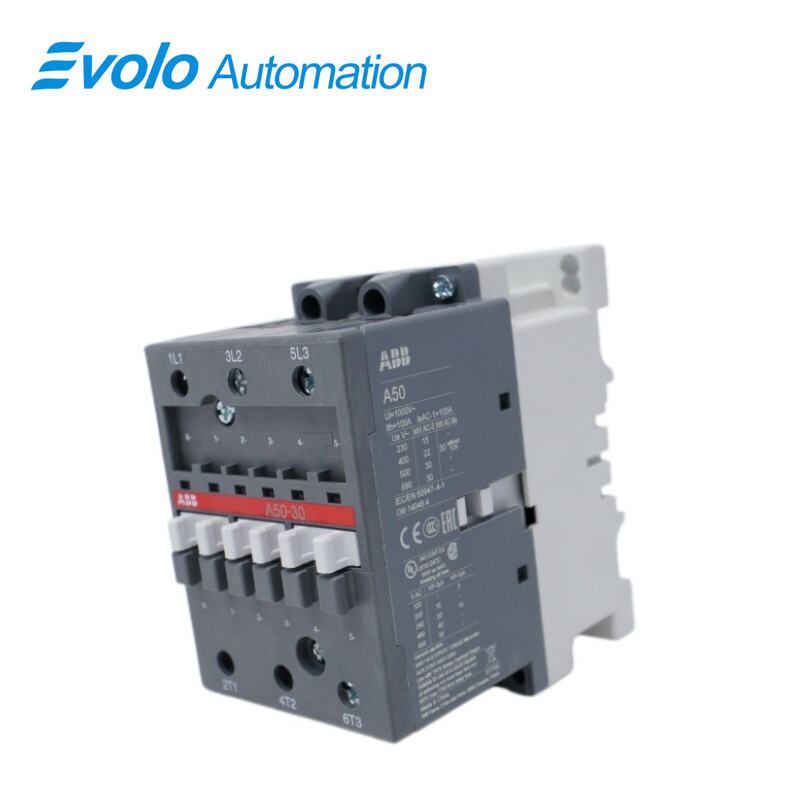

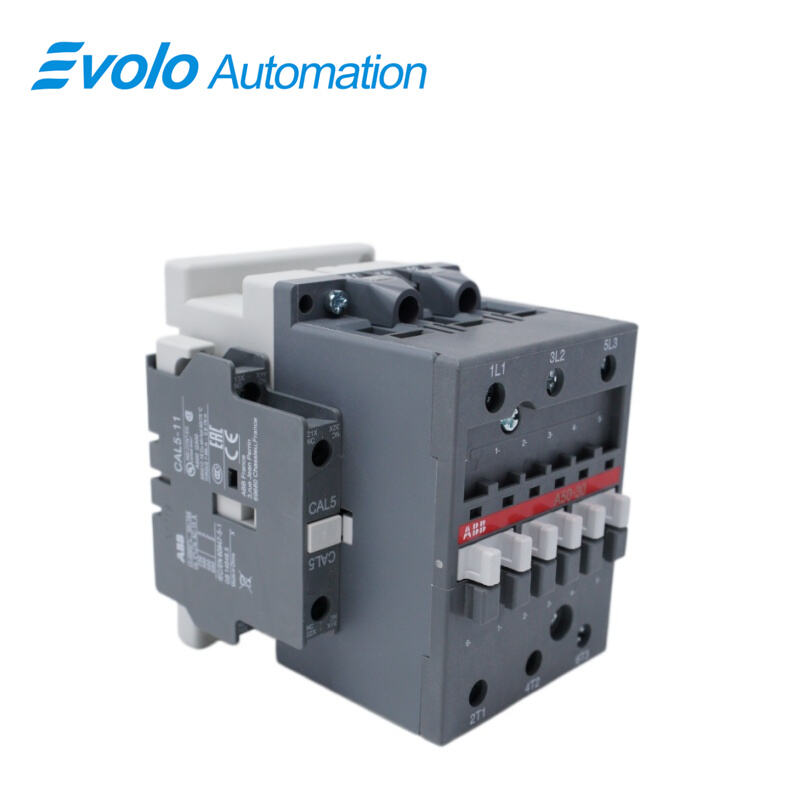

A50-30-11 1SBL351001R8011 kontaktorer används främst för att styra trefasmotorer och i allmänhet för att styra kraftkretsar upp till 690 V AC / 1000 V AC eller 220 V DC. Kontaktorerna kan även användas för många andra applikationer, t.ex. isolering, kondensatorväxling och belysning. A...-seriens 1-stegs, 3-poliga kontaktorer är av blocktyp.
- Huvudpoler och hjälpkontaktblock: 3 huvudpoler och 2 inbyggda hjälpkontakter, fram- och sidomonteerade tilläggsblock för hjälpkontakter
- Styrområde: AC-drift med laminerad magnetkrets
- Tillbehör: Ett brett utbud av tillbehör finns tillgängligt.
Tillämpningar
Injektningsformningsanläggning: Används för frekventa startar av värmarkretsar och motorpumpaggregat.
Vattenreningsanläggning: Styr på distans start och stopp av avlopps- och höjdpumpar.
Kemisk anläggning: Drifter rörmixrar för reaktorer och ventilation/avluftningssystem.
Cementanläggning: Integrerad i kontrollskåp för transportband för att hantera koppling av starkt induktiva laster.
Textilanläggning: Används för huvudströmfördelning och överlastskyddskoppling på stora vävstolar.
Konkurrensfördelar
Mycket kompakt design: Mindre storlek för samma lastkapacitet på 50 A, vilket sparar plats i skåp.
Integrerade hjälpkontakter: Standardkonfigurationen inkluderar 1 NO + 1 NC hjälpkontakt, vilket eliminerar behovet av ytterligare installationsmoduler och minskar kostnaderna.
Globala certifieringar: Överensstämmer med flera internationella standarder, såsom IEC, UL och CSA, vilket underlättar kompatibiliteten med exporterad utrustning.
Vanliga frågor
Q: Kan A50-30-11 1SBL351001R8011 kan modulen styras med likspänning på 24 V?
A: Nej, denna modells spole drivs av växelspänning på 220 V. Styrning med likspänning kräver NL-serien.
Q: Vad händer om det inte finns tillräckligt med hjälphandkontakter i A50-30-11 1SBL351001R8011 ?
A: En främre monterad hjälphandkontaktblock från CA5-serien kan monteras på toppen.
Q: Vilken är den maximala effekten för motorn som A50-30-11 1SBL351001R8011 kan styra?
A: Vid standardspänning på 400 V rekommenderas att styra motorer upp till 22 kW.
Q: Kan en trasig kontakt i A50-30-11 1SBL351001R8011 bytas ut individuellt?
A: A50-serien stödjer utbyte av kontaktsetet; hela kontaktorn behöver inte bytas ut.
Q: Kan A50-30-11 1SBL351001R8011 monteras horisontellt?
A: Vertikal installation rekommenderas. Om horisontell installation är nödvändig kan prestandan påverkas något.
