Översikt
Härstammar från: |
USA |
Varumärke: |
Bently Nevada |
Modellnummer: |
21000-16-05-00-115-03-02 |
Förpackningsinformation: |
Original ny fabriksförseglad |
Leveranstid: |
5-7 Dagars |
Betalningsvillkor: |
T/T |
Leveransförmåga: |
På lager |
Snabb detaljering
|
Probe med koppling: |
3300 XL 8 mm-probe |
|
Probkabelns längd: |
0,5 m (20 tum) |
|
Avståndsadapter (alternativ C-mått): |
Ingen avståndsadapter |
|
Probnedsänkning (alternativ D-mått): |
11,5 tum |
|
Fittingar: |
En 3/4-14 NPT-propp En 3/4-14 till 1/2-14 NPT-reducerad anslutning En kabelfördelning med tätningsringar för följande kabeldimensioner: • 1/8 till 3/16 tum • 1/4 till 5/16 tum • 5/16 till 3/8 tum |
|
Monteringstråd: |
3/4-14 NPT |
|
Dimension: |
8,5x8,5x30,5 cm |
|
Vikt: |
1.08 kg |
Beskrivning

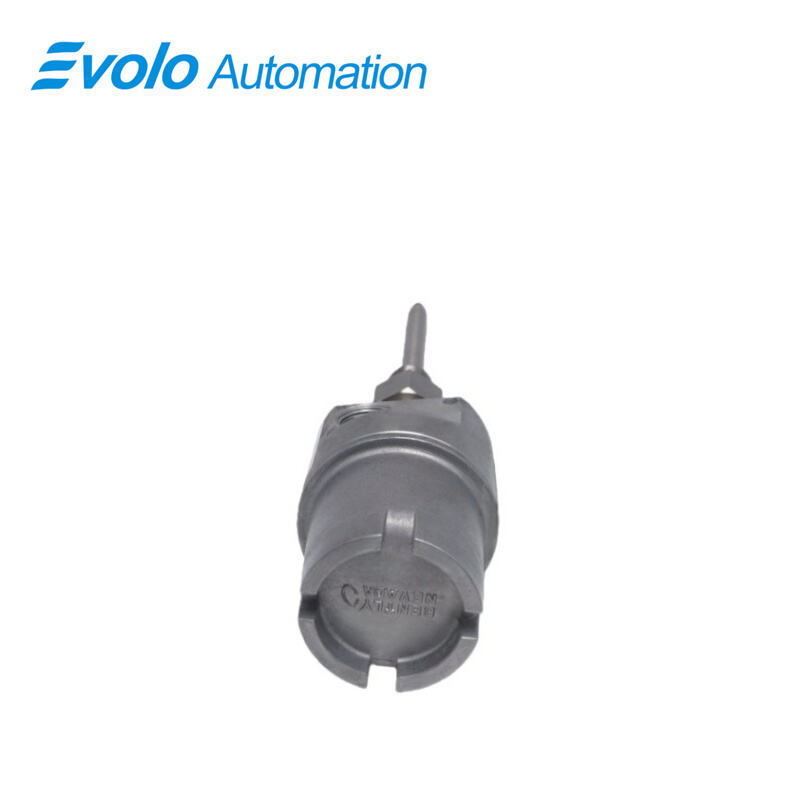

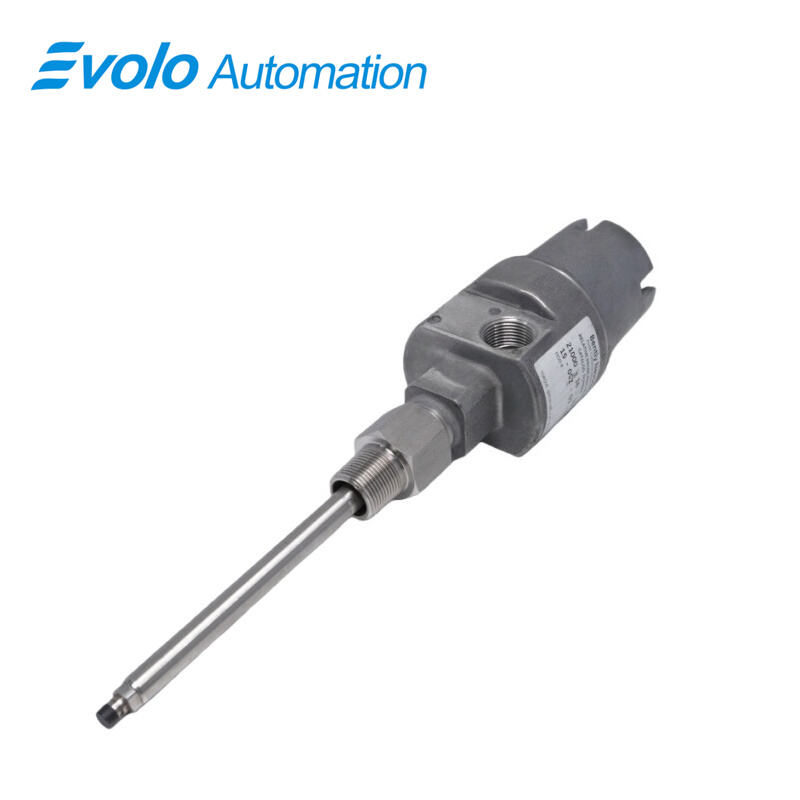

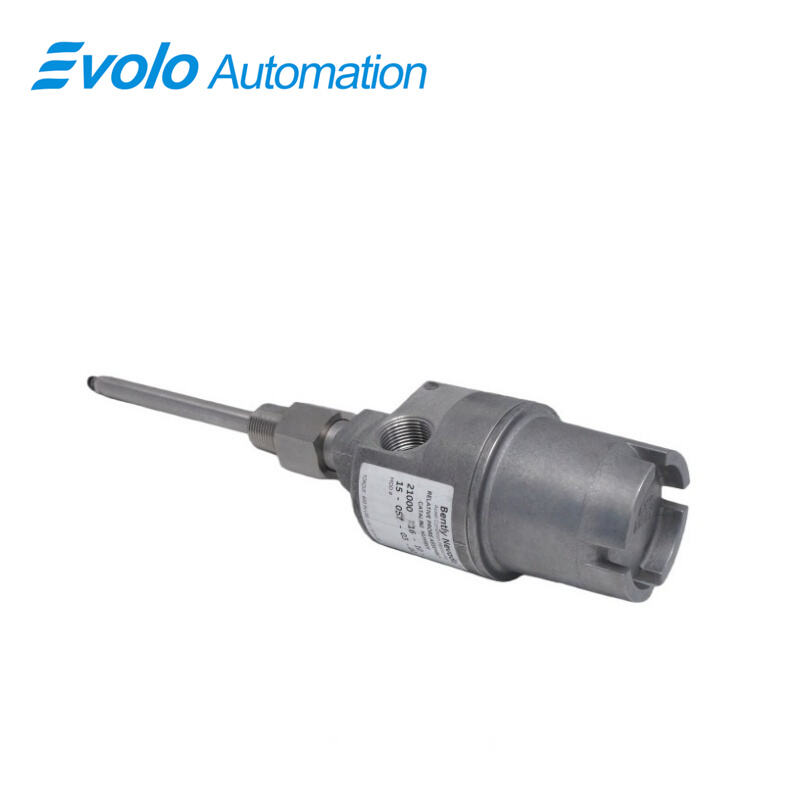

Den närhetssensorhusmonteringar 21000-16-05-00-115-03-02 är utformade för montering på utsidan av 3300 XL 8 mm-sensorer med en 0,5 m (20 tum) lång kabel. Monteringen inkluderar en 11,5 tum lång insättningshylsa för sonden, ett monteringstäd med gänga 3/4-14 NPT, ett aluminiumhuvud med hylsa av rostfritt stål 304 samt O-ringtätningar för att säkra sonden och förhindra vätskeintrång. Kopplingar inkluderar en 3/4-14 NPT-propp, en reduceringskoppling från 3/4-14 till 1/2-14 NPT samt kabelklämmor som stödjer kablar med diameter 1/8–3/8 tum. Dessa monteringar uppfyller CSA-godkännanden och API 670-standarder för yttre monterade närhetssonder i farliga områden. Hylsans längd kan anpassas efter installationsplatsen, och ytterligare stöd finns tillgängliga för hylsor längre än 12 tum för att minska vibrationer.
Tillämpningar
Montera 3300 XL 8 mm-sonder externt
Användning 21000-16-05-00-115-03-02för att säkert montera 3300 XL 8 mm-sensorer på maskiner med vätskefilm-lager, med hjälp av den 11,5 tum långa insättningshylsan för sonden för att nå mätpunkterna.
Mät radiella och axiella axellägen
Installera 21000-16-05-00-115-03-02i kompressorer eller turbiner för att mäta radiell vibration och axiell (tryck)position för axlarna med hjälp av 3300 XL 8 mm-sensorer med 0,5 m (20 tum) lång sondkabel.
Installera i farliga områden
Användning 21000-16-05-00-115-03-02med boende godkänt av CSA för områden där det krävs explosionssäkra eller intrinsiskt säkra sonder.
Anpassa till installationsavstånd
Anpassa höljdets längd med 21000-16-05-00-115-03-02för att anpassa sig till mätpunkter och lägg till valfria höljdstöd för längder över 12 tum för att minska vibrationer på långa 3300 XL 8 mm-probe höljden.
Specifikationer
|
Material: |
Aluminiumkaross med 304 rostfritt stålrör |
|
Massa (vikt): |
1,1 kg (2,4 lb) typiskt, utan fogdelar |
Konkurrensfördelar
Säker probemontage
De 3/4-14 NPT-gängorna och de inkluderade kabeltätningarna på 21000-16-05-00-115-03-02säkerställer 3300 XL 8 mm-sensorer förblir fast monterade under drift.
Förhindra vätskeinträde
O-ringar och rostfritt stålhölje i 21000-16-05-00-115-03-02skydda 3300 XL 8 mm-sensorer skyddar mot olja, vatten eller andra vätskor som kan påverka sondens prestanda.
Anpassa för långa installationer
Valfria skaftstöd gör det möjligt att 21000-16-05-00-115-03-02minska vibrationer på skaft längre än 30,5 cm, vilket förbättrar tillförlitligheten för sondens utdata.
Använd säkert i farliga områden
Godkänd av CSA 21000-16-05-00-115-03-02husningar ger explosionssäker montering, vilket gör det möjligt att 3300 XL 8 mm-sensorer använda utrustningen i miljöer med hög risk.
