TU843 3BSE021443R1 Modulavslutningsenhet, Kina TU843 3BSE021443R1 Modulavslutningsenhet Tillverkare, Leverantörer, Fabrik

Översikt

Härstammar från:	Sverige
Varumärke:	ABB
Modellnummer:	TU843 3BSE021443R1
Förpackningsinformation:	Original ny fabriksförseglad
Leveranstid:	5-7 Dagars
Betalningsvillkor:	T/T
Leveransförmåga:	På lager

Specifikationer

Parameter	Värde
Modell	TU843 3BSE021443R1
Dimensioner	18,5 x 13 x 6,5 cm
Vikt	0,62 kg
TYP	Överflödiga
Anslutning	Terminalblock
Kanaler	16
Spänning	50 V
Montering	Vertikal
Monteringsdetalj	55 o (131 °F)
Kompatibla I/O	AI843, AO845, AO845A, DI840, DI880, DO840, DO880, DP840
Processanslutningar	56 upp till 16 I/O-kanaler (2 terminaler per kanal), 4 processkraft, 20 processkraft (0 V)
Enkel/redundant I/O	Överflödiga
Maximal ström per I/O-kanal	3 A
Maximal ström för processanslutning	10 A
Godkända kabellängder	Massivt: 0,2–4 mm ² ; Fläktat: 0,2–2,5 mm ² , 24–12 AWG
Rekommenderat vridmoment	0,5–0,6 Nm
Avstrikningslängd	7 mm
Dielektrisk testspänning	500 V växelspänning

Beskrivning

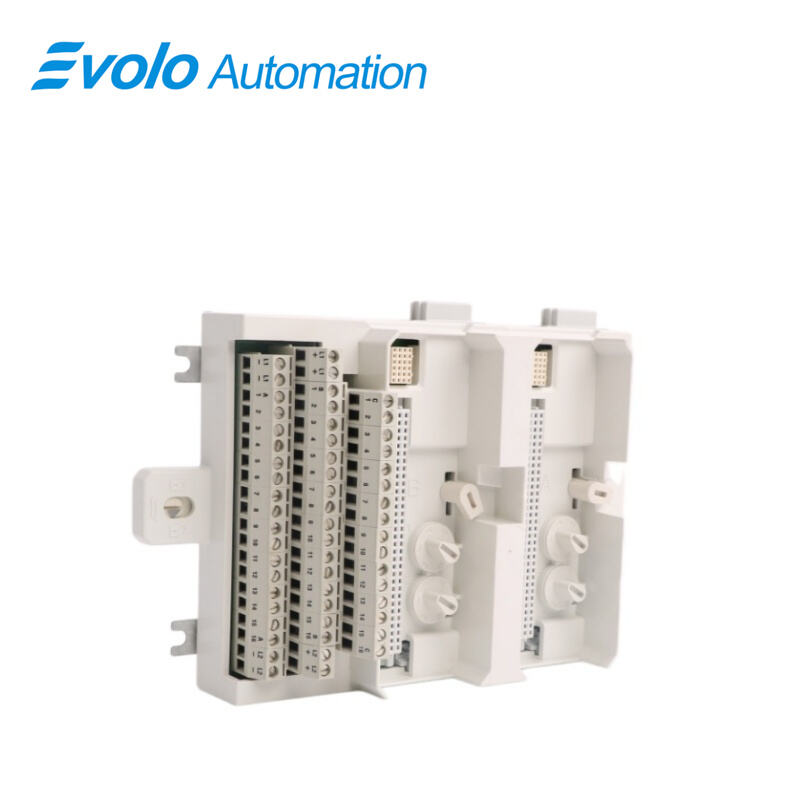

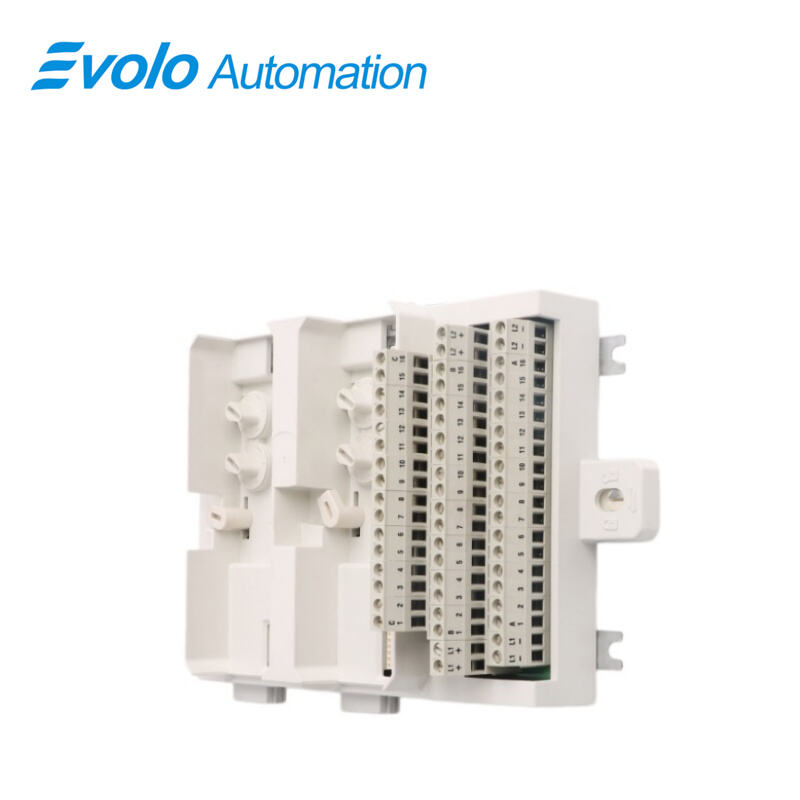

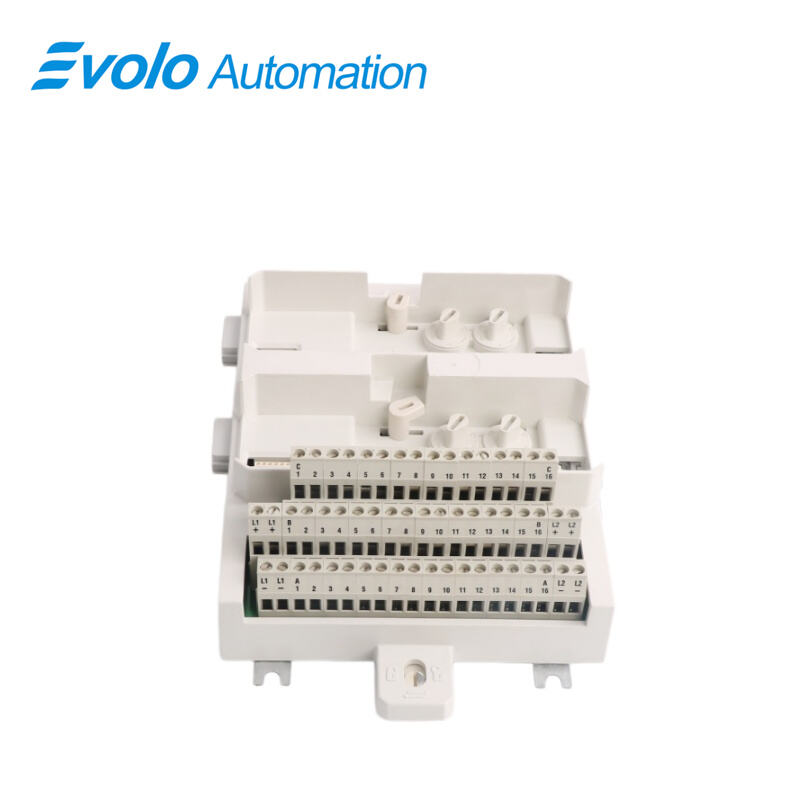

Den TU843 3BSE021443R1 MTU kan ha upp till 16 I/O-kanaler och 2+2 processspänningsanslutningar. Varje kanal har två I/O-anslutningar och en ZP-anslutning. Den maximala märkspänningen är 50 V och den maximala märkströmmen är 3 A per kanal.

MTU distribuerar de två ModuleBussarna, en till varje I/O-modul och en till nästa MTU. Den genererar också rätt adress till I/O-modulerna genom att skifta de utgående positionsignalerna till nästa MTU.

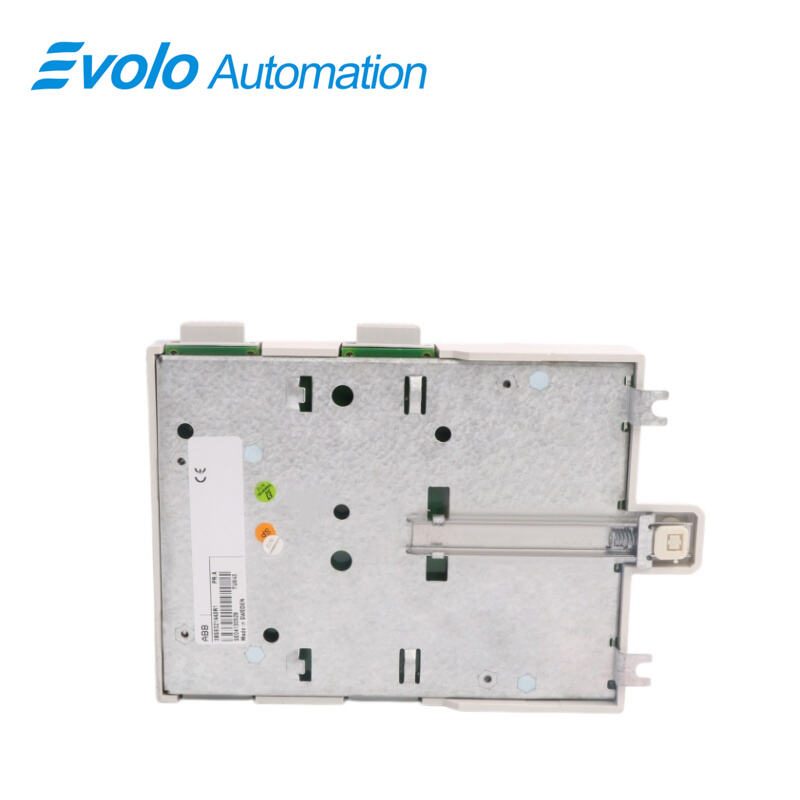

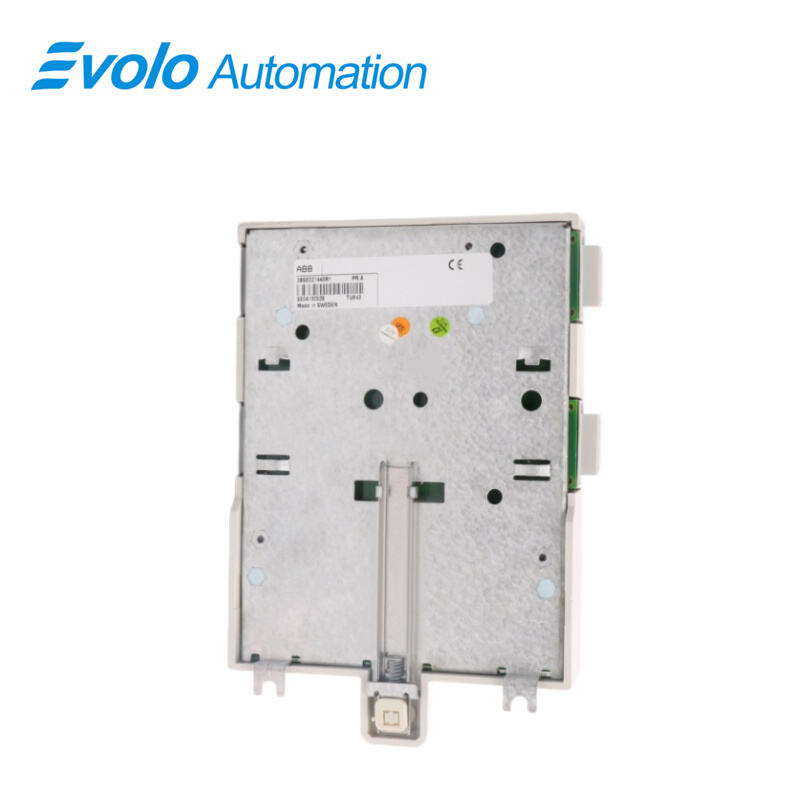

MTU:n kan monteras på en standard-DIN-skinna. Den har ett mekaniskt spärrsystem som låser fast MTU:n på DIN-skinnan.

Fyra mekaniska nycklar, två för varje modul, används för att konfigurera MTU:n för olika typer av I/O-moduler. Detta är endast en mekanisk konfiguration och påverkar inte funktionaliteten hos MTU:n eller I/O-modulen. Varje nyckel har sex positioner, vilket ger totalt 36 olika konfigurationer.

Miljö och certifiering

Parameter	Värde
CE-märke	Ja
Elektrisk säkerhet	EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201
FARLIG PLATS	C1 Div 2 cULus, C1 Zone 2 cULus, ATEX Zone 2
Marin certifiering	-
Temperatur, drift	0 till +55 °°C (+32 till +131 °°F), godkännanden utfärdas för +5 till +55 °C
Temperatur, förvaring	-40 till +70 °°C (-40 till +158 °F)
Föroreningsgrad	Grad 2, IEC 60664-1
Korrosionsskydd	ISA-S71.04: G3
Relativ luftfuktighet	5–95 %, icke-kondenserande
Maximal omgivningstemperatur	55 °°F), för vertikal montering 40 °F)
Skyddsklass	IP20 enligt IEC 60529
Mekaniska driftförhållanden	IEC/EN 61131-2
EMC	EN 61000-6-4, EN 61000-6-2
Överspänningskategorier	IEC/EN 60664-1, EN 50178
Utrustningsklass	Klass I enligt IEC 61140 (jordad)
ROHS-kompatibilitet	EN 50581:2012
WEEE-kompatibilitet	DIREKTIV/2012/19/EU
CE-märke	Ja

Tillämpningar

Kemisk industri: Redundant insamling av kritiska analoga signaler, t.ex. temperatur och tryck i reaktorer.

Raffinaderier: Övervakning av vätskenivå vid lagring och transport av olja och gas för att förhindra systemavbrott på grund av enskilda fel.

Kolkraftverk: Analoga signaldetektering för turbinens hjälpsystem för att säkerställa stabil elkraftproduktion.

Läkemedelsindustri: Exakt och kontinuerlig övervakning av fermenteringsmiljöns parametrar för att säkerställa produktens konsekvens.

Pappersbruk: Kablingsinstallation för slutna reglersystem för massa- och flödeskoncentration.

Funktioner och fördelar

Komplett installation av I/O-moduler med 3-trådsanslutningar och fältnätsfördelning av ström.

Upp till 16 kanaler för fältsignaler och processströmanslutningar.

Anslutningar till två ModuleBus och I/O-moduler.

Mekanisk nyckling förhindrar felaktig införande av fel I/O-modul.

Låsenhet för montering på DIN-skinna för jordning.

Montering på DIN-skinna.

Vanliga frågor

Fråga: Vad är de främsta skillnaderna mellan TU843 3BSE021443R1 och TU842?
A: Det TU843 3BSE021443R1 är främst utformad för 8-kanaliga differentiella signaler (t.ex. AI845), medan TU842 vanligtvis används för 16-kanaliga enkeländade signaler. Kablingsdefinitionerna skiljer sig åt.

Q: Kan moduler på TU843 3BSE021443R1 bytas ut medan systemet är igång (strömförsörjt)?
A: Ja, den stödjer varmbyte. I redundanta konfigurationer kommer borttagning av en modul inte att avbryta processflödet.

Q: Vilken skyddsfunktion har TU843 3BSE021443R1 i hårda fabriksmiljöer?
A: Den har IP20-klassning. I dammiga eller starkt korrosiva miljöer måste den installeras i ett tätat elskåp med G3-klassning.

Q: Varför kan modulen inte sättas in i TU843 3BSE021443R1 basen?
A: Kontrollera om läget för den mekaniska nyckeln på basen har justerats korrekt enligt modulmodellen. Att tvinga in nyckeln kan skada kontaktpinnarna.

F: Innehåller TU843 3BSE021443R1 stödjer 3-tråds-sändarströmförsörjning?
A: Ja, den TU843 3BSE021443R1 ger terminaler för fördelning av processkraft, vilket möjliggör direkt strömförsörjning till fältinstrument.
