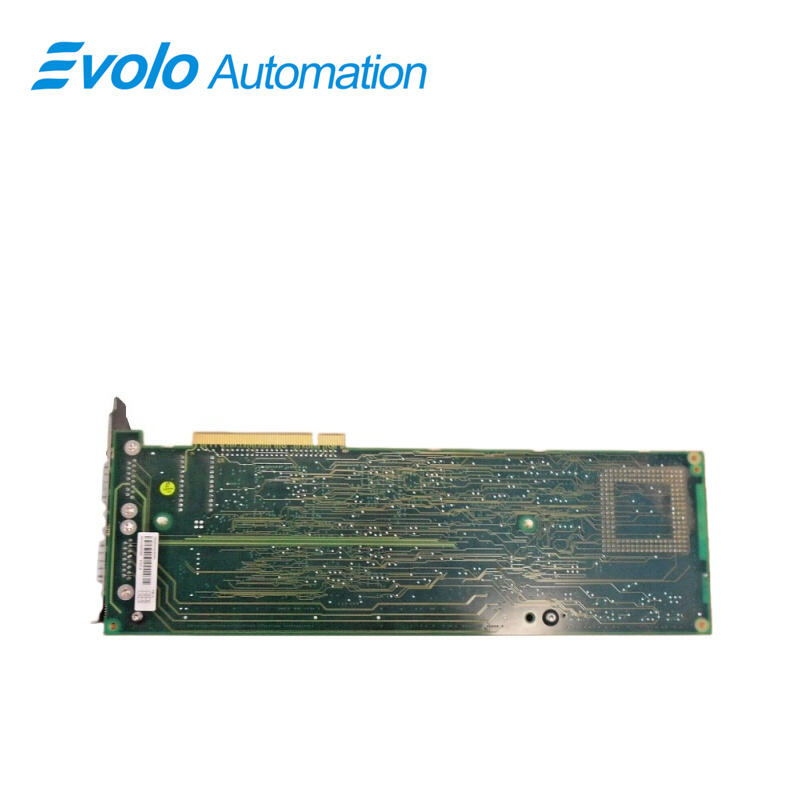

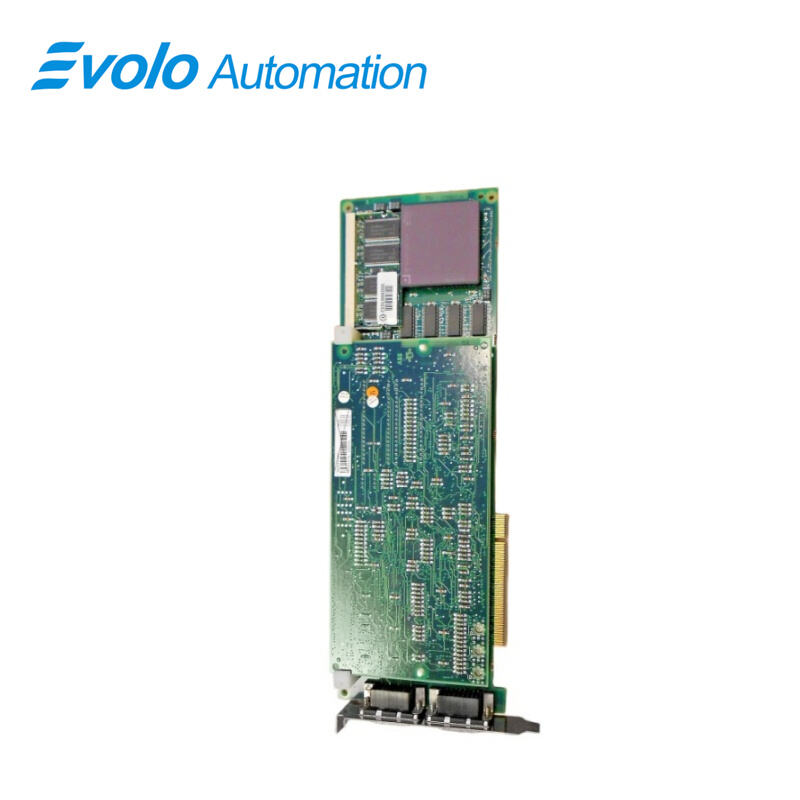

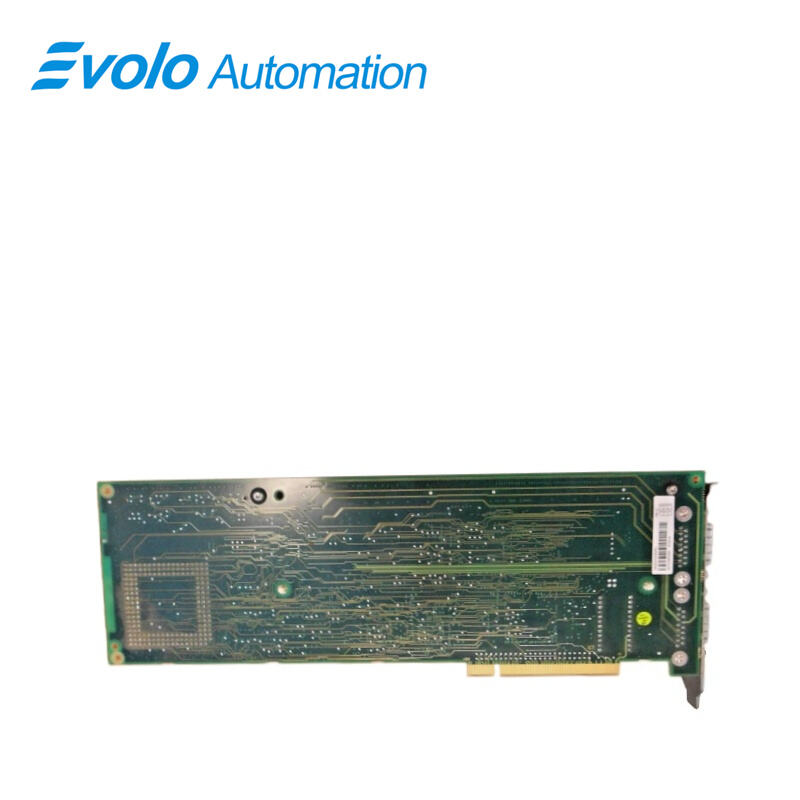

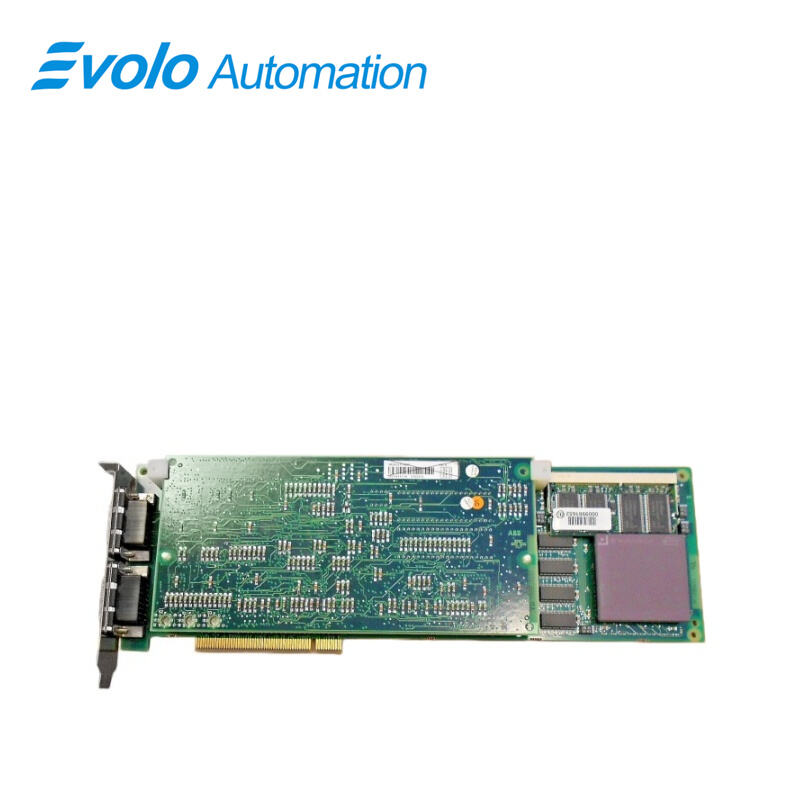

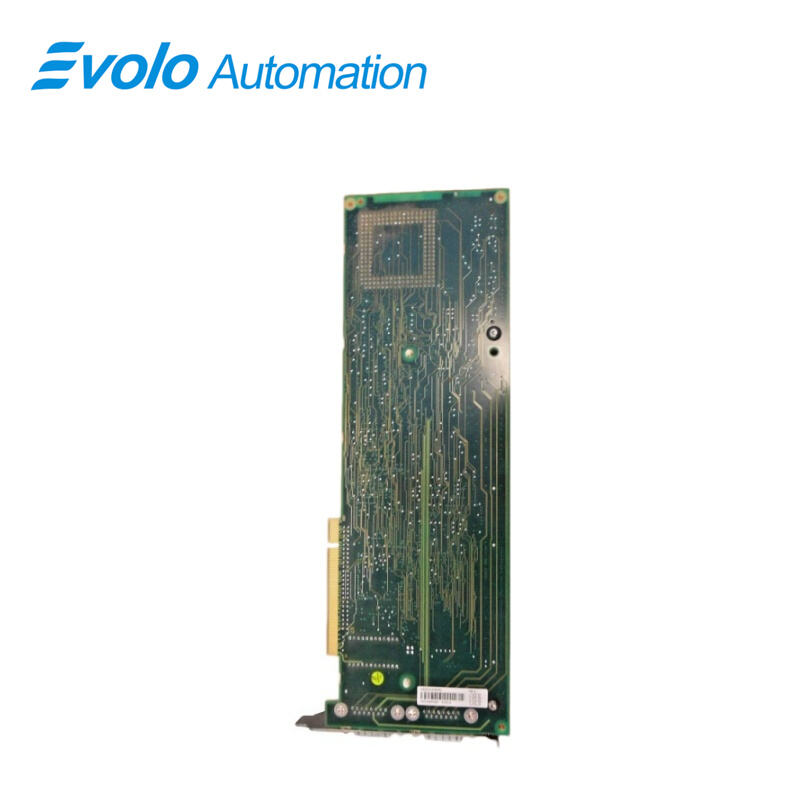

PU514-kort för realtidsacceleration (RTA)

Översikt

Härstammar från:	Sverige
Varumärke:	ABB
Modellnummer:	PU514
Förpackningsinformation:	Original ny fabriksförseglad
Leveranstid:	5-7 Dagars
Betalningsvillkor:	T/T
Leveransförmåga:	På lager

Specifikationer

Beskrivning

ABB PU514 är ett högpresterande kort för realtidsacceleration som är utformat för applikationer inom precisionsstyrning och som erbjuder oöverträffad hastighet och noggrannhet i krävande industriella miljöer. Utrustat med en höghastighetsprocessor och tillräckligt med minne säkerställer detta accelerationskort smidig drift även under de mest utmanande förhållanden, vilket gör det till ett idealiskt val för komplexa automatiseringsuppgifter.

Tillämpningar

Värmekraftverk: Anslut distribuerade styrsystem till en central operatörsterminal för att säkerställa synkronisering på millisekundnivå av turbin- och pannadata.

Oljeraffinaderier: Fungerar som en accelerator i komplexa bussnät och säkerställer realtidsuppladdning av data från interlockningssystem.

Stora stålverk: Används för kontrollnät i varm- eller kallvalsande produktionslinjer och säkerställer konsekvent logisk synkronisering mellan flera styrsystem.

Massa- och pappersfabriker: Stödjer höghastighetskommunikation mellan driftsystemen för hela produktionslinjen och övervakningssystemen.

Gödselproduktionsanläggningar: Hanterar distribuerade I/O-stationer och möjliggör exakt registrering och styrning av produktionsprocessen.

Felsökning

Kommunikationslarm (status röd): Kontrollera kontakten mellan kortet och uttaget. På grund av potentiella lindriga vibrationer i driftmiljön rekommenderas det att sätta in kortet på nytt och säkerställa att det sitter säkert.

Dataförlust eller fördröjning: Orsakas främst av fel i AF100-nätets fysiska lager. Rekommendation: Kontrollera om avslutningsmotståndet i slutet av ledningen är skadat eller lossnat.

Föraren är inte redo: På Windows- eller Unix-system, om programvaran inte kan identifiera PU514, kontrollera om avbrottstal (IRQ) eller minnesadress kolliderar med annan hårdvara.

Hårdvarusjälvtest misslyckat: Om felindikatorlampan på kortet lyser kontinuerligt indikerar detta vanligtvis skada på intern flashminne eller processor, vilket kräver utbyte av kortet.

Vanliga frågor

Q: Kan PU514 byta ut PU513 direkt?
A: Vanligtvis inte. Även om båda är RTA-kort kan deras plats- eller bussmedietyp skilja sig åt. Dokkompatibilitet måste bekräftas innan utbyte.

F: Innehåller PU514 stödjer kortet varmbyte?
A: Nej. Strömmen till stationen eller styrenheten måste stängas av innan PU514 byts ut, annars kan kortet eller backplanen skadas.

Q: Varför kan mitt system inte hitta hårdvaran efter utbytet av PU514 ?
A: Kontrollera DIP-omkopplarna på kortet. Du måste ställa in adress- och konfigurations-DIP-omkopplarna på det nya kortet exakt likadant som på det gamla kortet.

F: Innehåller PU514 stödjer kortet 64-bitars Windows 10?
A: Extremt svårt att stödja. PU514 är en äldre design som främst är kompatibel med Unix (Advant Station) eller tidiga versioner av Windows. Moderna system kräver vanligtvis konvertering med moduler såsom CI858.

Q: Kommer en kortslutning i den fysiska kretsen för AF100 att bränna av PU514 ?
A: Gränssnittskortet har viss skyddskrets, men långvariga kortslutningar eller starka strömslag kan fortfarande orsaka att kommunikationschipsen brinner av.
