Översikt
Härstammar från: |
Sverige |
Varumärke: |
ABB |
Modellnummer: |
PM902F 3BDH001000R0001 |
Förpackningsinformation: |
Original ny fabriksförseglad |
Leveranstid: |
5-7 Dagars |
Betalningsvillkor: |
T/T |
Leveransförmåga: |
På lager |
Specifikationer
|
Parameter |
Värde |
|
Modell |
PM902F 3BDH001000R0001 |
|
Produkttyp |
CPU-modul |
|
Livscykelstatus |
Aktiv |
|
Dimensioner |
23,7 x 15,2 x 9 cm |
|
Vikt |
1.08 kg |
|
Uppsägning |
Ja |
|
Klockfrekvens |
800 MHz |
|
Prestanda (1000 booleska operationer) |
0,12 ms |
|
Minne |
24 MB |
|
RAM tillgänglig för applikation |
8 MB |
|
Processtyp |
PowerQUICC II Pro |
|
Övertid vid växling (redundant konfiguration) |
500 ms |
|
Uppgifter per styrenhet |
9 |
|
Strömförsörjningsaggregat |
24 V likström |
|
Efforförbrukning (typ./max.) |
24 W / 30 W |
|
Effektbegränsning |
18 w |
|
Inbyggd reservbatteri |
Litiumbatteri (TA 951F) |
|
Klocksynkronisering |
Ja |
|
Ethernet-kanaler |
4 |
|
Ethernet-gränssnitt |
Ethernet IEEE 802.3, 10/100 Mbit/s, RJ-45 |
|
RS-232C-gränssnitt |
3 (2 allmänna, 1 serviceverktyg) |
Beskrivning

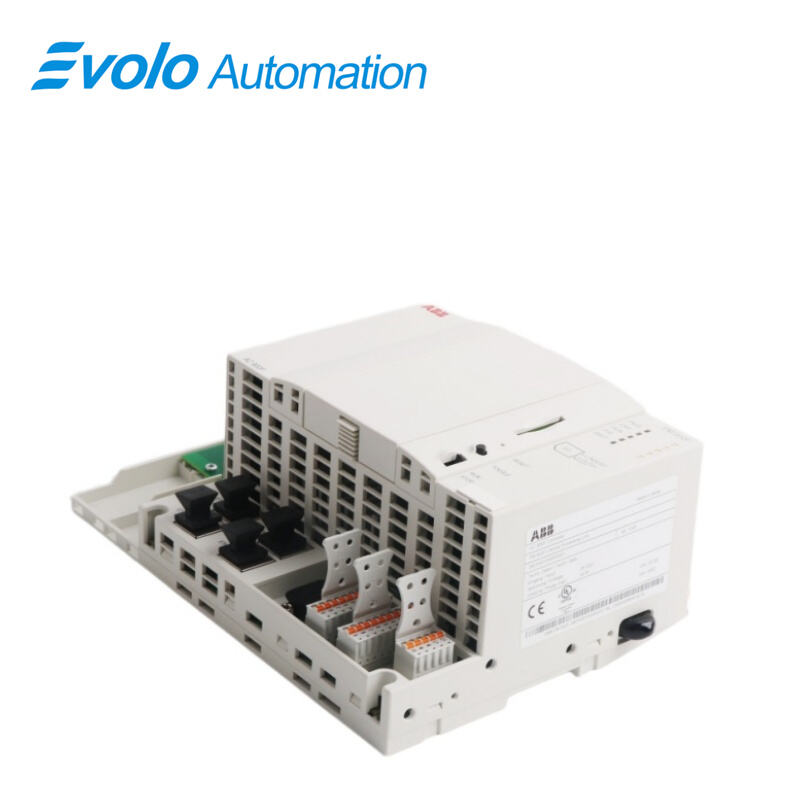

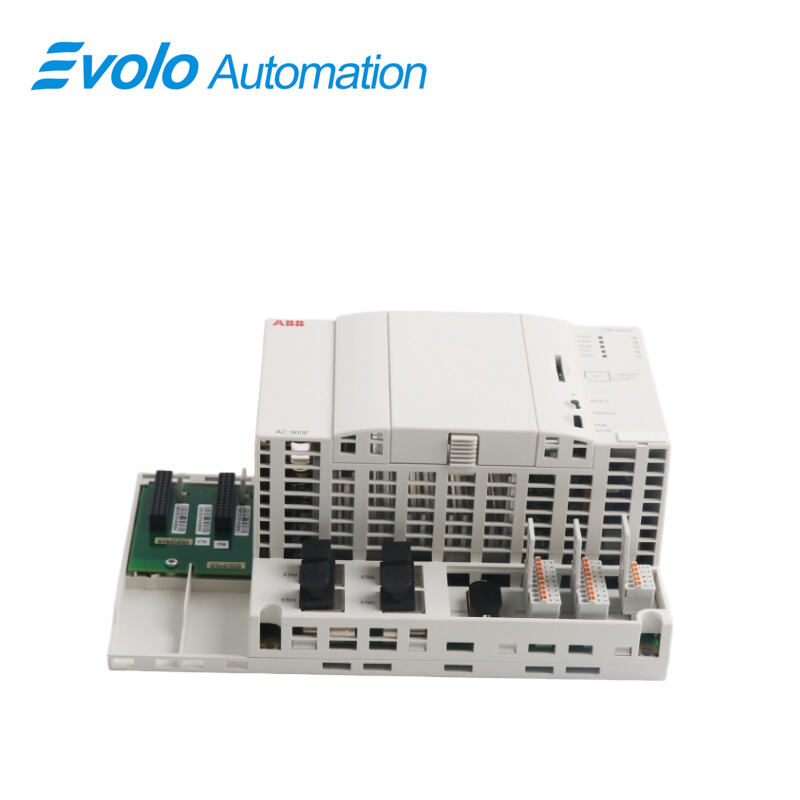

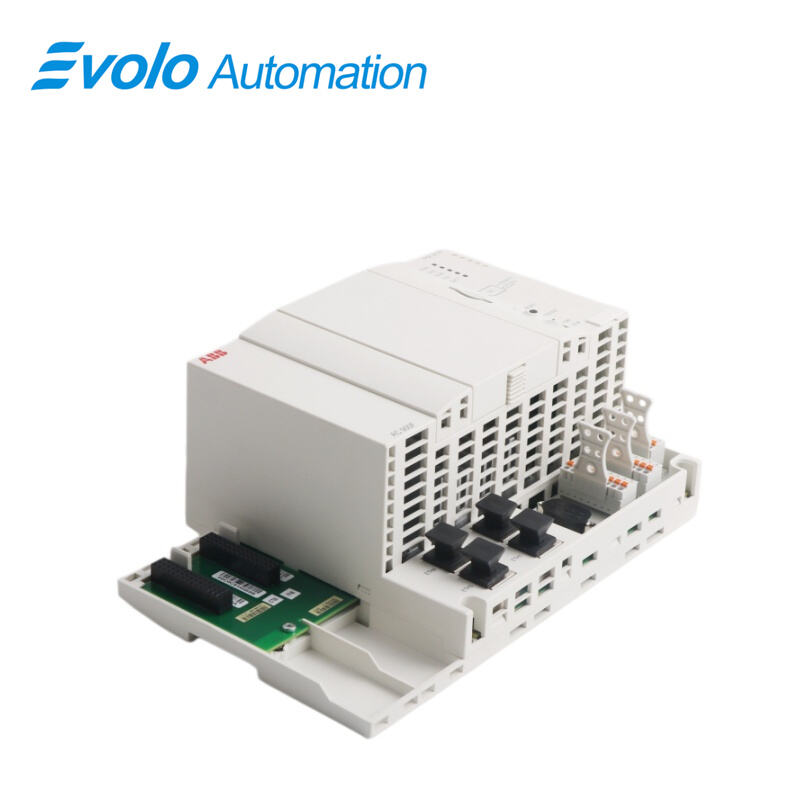

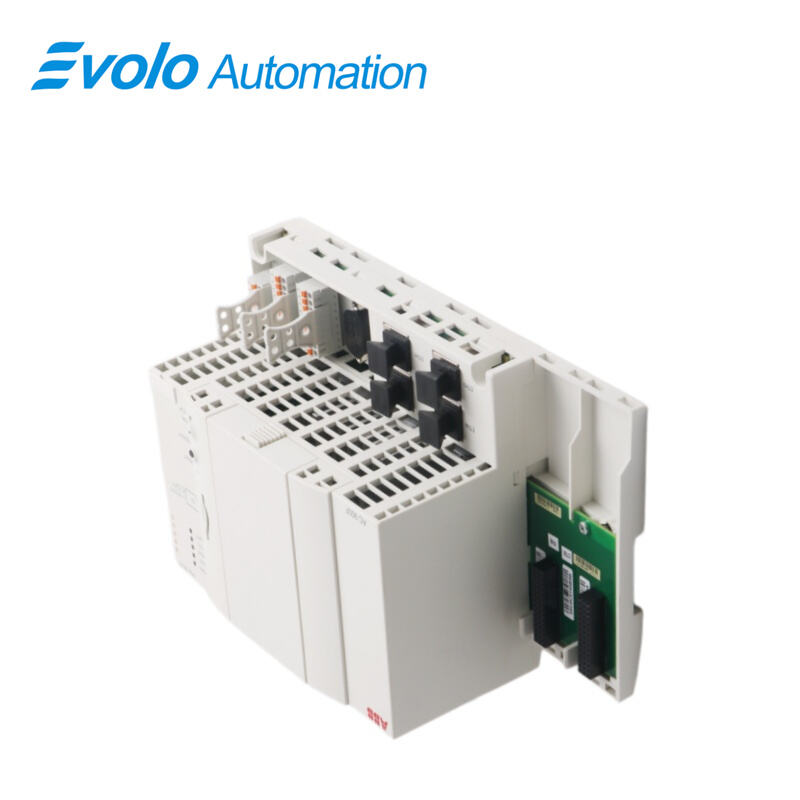

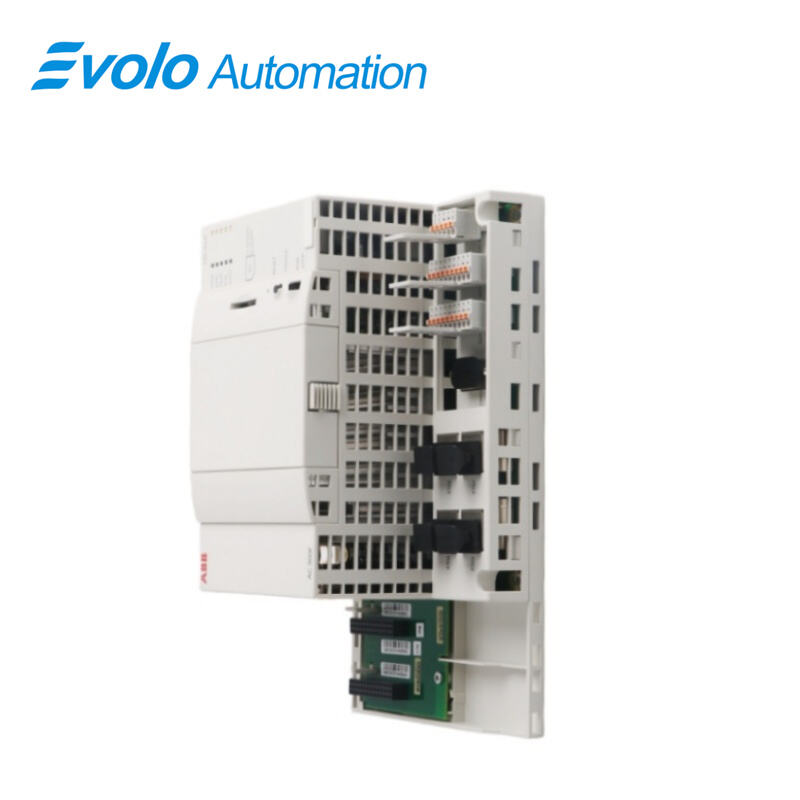

Detta PM902F 3BDH001000R0001 CPU-modulen är den mellanstora basenheten i Freelance AC 900F-styrmodulfamiljen. Den stödjer vanligtvis upp till 1500 I/O och 8 MB batteribuffrad SRAM. 4 Ethernet-gränssnitt, 800 MHz CPU-klockfrekvens, 24 MB styrenhetens minne, 8 MB batteribuffrad SRAM och 16 MB DRAM. 2 platser för montering av kommunikationsgränssnittsmoduler.
Operativsystemet kan läsas in under programvaruinstallationen. Kräver en extern 24 V DC-strömförsörjning. Programvaruversion 2013 eller högre krävs. Visningsenhet TD 951F och batteri TA 951F ingår inte.
Miljö och certifiering
|
Parameter |
Värde |
|
Driftstemperatur |
−20 °C till +70 °C |
|
Lagringstemperatur |
-40 °C till +85 °C |
|
Temperaturändringshastighet |
3 K/min (−20 °C till +70 °C) |
|
Korrosionsskydd |
G3 (i enlighet med ISA 71.04) |
|
Relativ luftfuktighet |
Max 93 %, utan kondensering |
|
Vibration |
2 g, 2 Hz till 150 Hz |
|
Skyddsklass |
IP20 |
|
Höjd över havet |
< 2000 m |
|
EMC-emission och EMC-immunitet |
EN 61000-6-4 / EN 61000-6-2 |
|
Miljöförhållanden |
Industriell |
|
CE-märke |
Ja |
|
Elektrisk säkerhet |
IEC/EN 61010-1, IEC/EN 61010-2-201 |
|
Godkännande för farliga områden |
cULus klass 1, område 2 |
|
ROHS-kompatibilitet |
Direktiv 2011/65/EU, (EU) 2015/863 |
|
WEEE-kompatibilitet |
DIREKTIV 2012/19/EU |
Tillämpningar
Värmekraftverk: Kärlstyrning eller övervakning av driftsystem för små och medelstora aggregat.
Anläggningar för framställning av finmekaniska kemikalier: Hantering av batchstyrning och komplex interlåsningslogik.
Sockerförädlingsanläggningar: Samordning av automatiserad styrning av pressning, förångning och kristallisering.
Stadsuppvärmningsanläggningar: Fjärrövervakning och distribuerad schemaläggning av värmeutbytesstationer i stora områden.
Läkemedelsproduktionsanläggningar: Processstyrning för att uppfylla höga efterlevnadskrav.
Funktioner och fördelar
Ökad anslutningsmöjlighet via serielles portar och Ethernet-portar
Inbyggt stöd för SD-kort
Nya Ethernetbaserade protokoll – Modbus TCP och IEC 60870-5-104
G3-kompatibel som standard
Byggd-inn powerförsörjning
Valfritt LCD som ger förbättrad säkerhet genom kontrollerns låsning
Vanliga frågor
Fråga: Vad är skillnaden mellan PM902F 3BDH001000R0001 och PM901F?
A: Det PM902F 3BDH001000R0001 (24 MB) har tre gånger så mycket minne som PM901F (8 MB), vilket gör att den kan hantera större logik och fler I/O-noder.
Q: Kräver utbyte av PM902F 3BDH001000R0001 modulen kräva omprogrammering?
A: Om ett SD-minneskort tillhandahålls, sätt helt enkelt in kortet i den nya modulen och systemet laddar automatiskt programmet för snabb återställning.
Q: Vad är det maximala antalet I/O-punkter som PM902F 3BDH001000R0001 kontrollen stödjer?
A: I en frilansmiljö rekommenderas det i allmänhet att stödja 1000–1500 I/O-punkter, beroende på inställningarna för uppdateringscykeln.
F: Innehåller PM902F 3BDH001000R0001 stödja Profibus-kommunikation?
A: Ja. En extra kommunikationsutvidgningsmodul CI930F krävs dock för att tillhandahålla den fysiska gränssnittet.
Q: Påverkar strömsvängningar PM902F 3BDH001000R0001 modulen?
A: Det PM902F 3BDH001000R0001 har industriell kvalitet på strömförsörjningen med störningsmotstånd, men i miljöer där spänningsfluktuationerna överstiger ±20 % rekommenderas det att installera en spänningsregulator.
