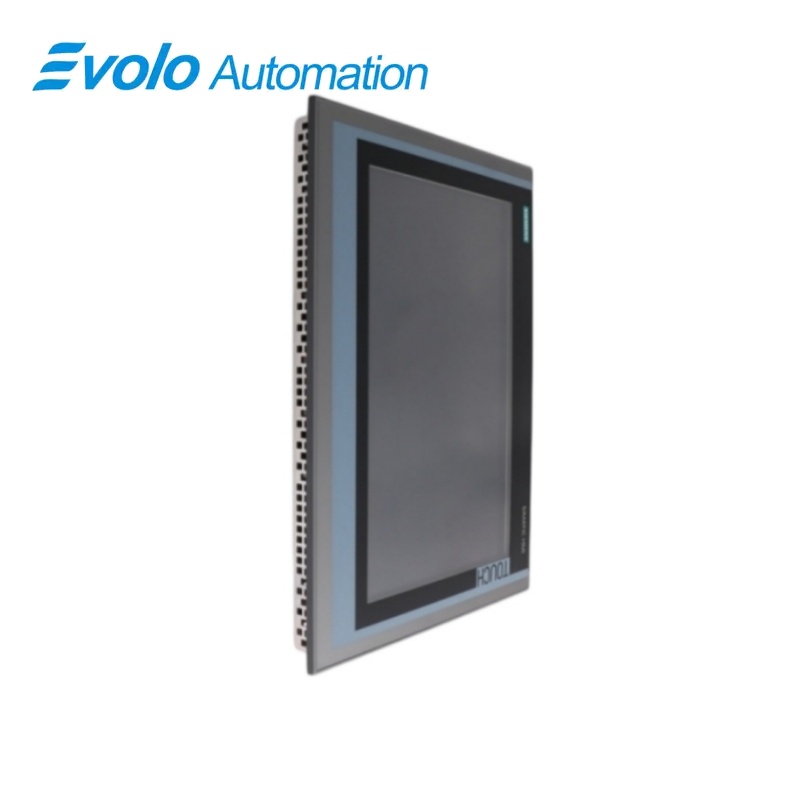

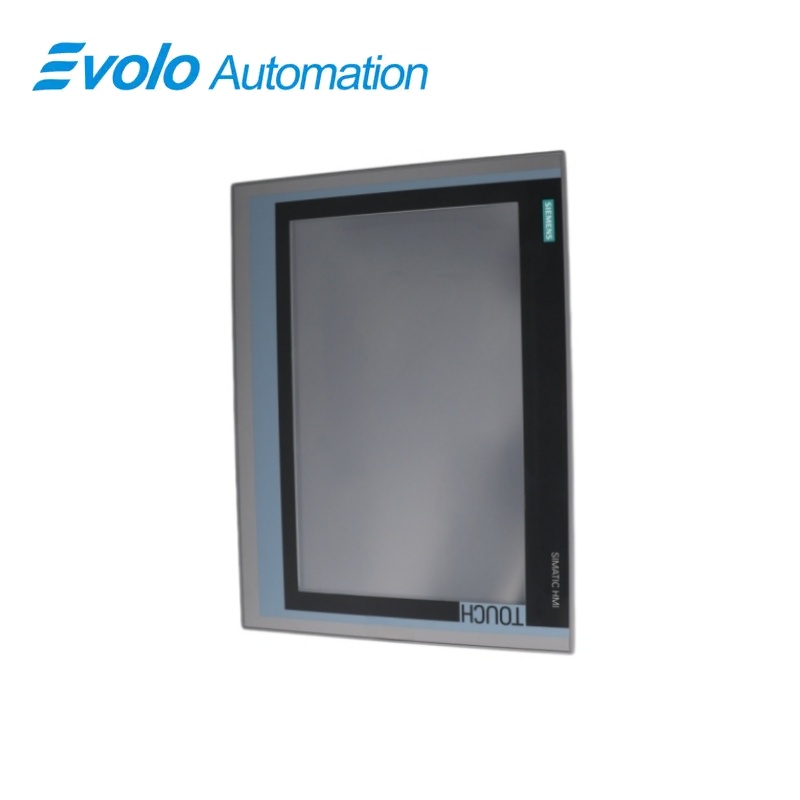

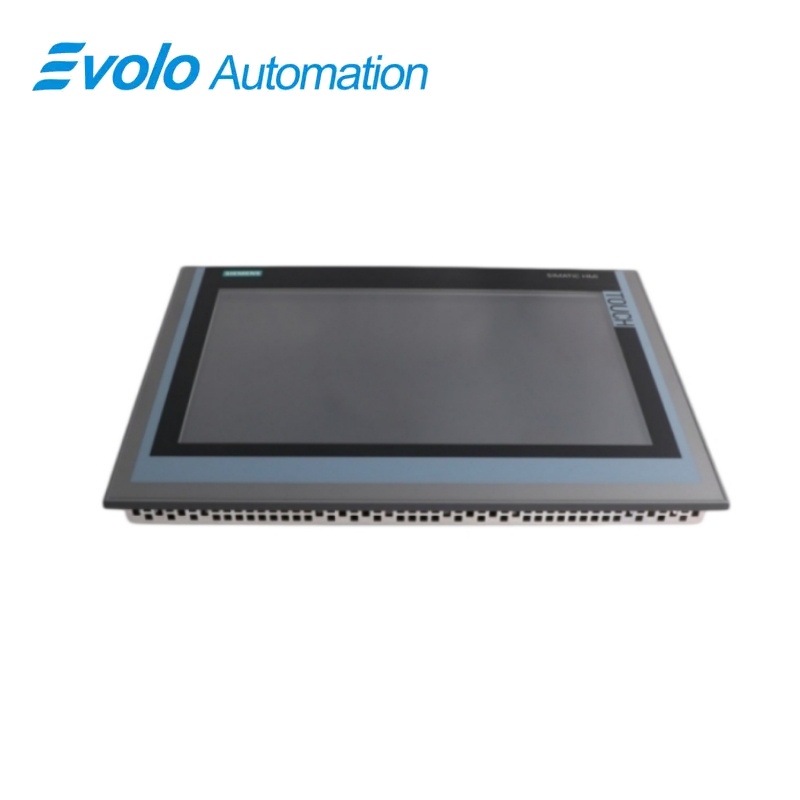

Siemens SIMATIC IPC677D 6AV7260-0DA10-0XX5 15-palcový panelový počítač s odporovým dotykovým displejom

Prehľad

SIEMENS · SIMATIC IPC677D

6AV7260-0DA10-0XX5 SIMATIC IPC677D priemyselný Panel PC

Táto konfigurácia SIMATIC IPC677D kombinuje 15-palcový odporový dotykový displej s procesorom Intel Core i3-4330TE, 2 GB operačnej pamäte DDR3, 500 GB SATA pevným diskom a dvoma slotmi na rozšírenie PCI.

Na prvý pohľad

Značka	Siemens
Model	6AV7260-0DA10-0XX5
Typ produktu	SIMATIC IPC677D priemyselný Panel PC
Hlavná funkcia	Integrovaná HMI prevádzka a spracovanie priemyselného PC
Aplikácia alebo kompatibilná séria	Inžinierstvo strojov, zariadení a riadiacich skríň

Presná identifikácia

Porovnajte označenie 6AV7260-0DA10-0XX5 znak po znaku a potvrďte úplné označenie priemyselného Panel PC SIMATIC IPC677D.

Usporiadanie rozhraní

Pred zapojením náhradného zariadenia potvrďte napájanie, porty, priemyselné pripojenia a požadované príslušenstvo.

Kontrola konfigurácie

Zachovaj schválený inžiniersky projekt, sieťové parametre a aplikačné údaje používané nainštalovaným systémom.

Prehľad produktu

Táto konfigurácia SIMATIC IPC677D kombinuje 15-palcový odporový dotykový displej s procesorom Intel Core i3-4330TE, 2 GB operačnej pamäte DDR3, 500 GB SATA pevným diskom a dvoma slotmi na rozšírenie PCI.

15-palcová TFT displejová jednotka ponúka rozlíšenie 1280 × 800 pixelov a analógové odporové dotykové rozhranie pre lokálnu prevádzku strojov a zariadení v továrni. Inštalovaný hardvér pozostáva z procesora Intel Core i3-4330TE, 2 GB operačnej pamäte DDR3-1600 typu DIMM a 500 GB pevného disku SATA. Dve nezávislé Gigabit Ethernetové porty, štyri porty USB 3.0, jeden rozhranový port COM1, DisplayPort, DVI-I a dva sloty PCI umožňujú pripojenie do výrobnej siete a rozšírenie hardvéru. Sú zahrnuté funkcie sledovania watchdogu, teploty a ventilátorov, ako aj onboard RAID kontrolér pre podporované konfigurácie úložiska.

Zameranie pri objednávaní: potvrďte úplné číslo výrobku, 15-palcovú odporovú dotykovú konfiguráciu, procesor Core i3, 2 GB pamäte, 500 GB SATA disk, dva sloty PCI, absenciu predinštalovaného operačného systému, striedavý prúdový napájací zdroj a kínaský napájací kábel.

Kľúčové funkcie

15-palcová odporová dotyková prevádzka

15-palcová TFT displejová jednotka ponúka rozlíšenie 1280 × 800 pixelov a analógové odporové dotykové rozhranie pre lokálnu prevádzku strojov a zariadení v továrni.

Definovaná priemyselná PC konfigurácia

Nainštalovaný hardvér pozostáva z procesora Intel Core i3-4330TE, 2 GB pamäte DDR3-1600 typu DIMM a 500 GB pevného disku so štandardom SATA.

Priemyselné rozhrania a rozšírenie

Dva nezávislé porty Gigabit Ethernet, štyri porty USB 3.0, jedno rozhranie COM1, DisplayPort, DVI-I a dva sloty PCI podporujú pripojenie do výrobnej siete a rozšírenie hardvéru.

Integrované sledovanie systému

Sú zahrnuté funkcie sledovania watchdogu, teploty a ventilátorov, ako aj onboard RAID kontrolér pre podporované konfigurácie úložiska.

Oficiálne špecifikácie

Návrhu displeja	15-palcový TFT dotykový displej
Dotyková technológia	Analogický odporový
Rozlíšenie displeja	1280 × 800 pixelov
Životnosť podsvietenia pri polovičnej jasnosti pri teplote 25 °C	80 000 h
Procesor	Intel Core i3-4330TE, 2 jadrá / 4 vlákna, 2,4 GHz, vyrovnávacia pamäť 4 MB, technológia VT-x
Čipová sada	Intel DH82C226 PCH
Nainštalovaná hlavná pamäť	2 GB pamäte DDR3-1600 typu DIMM
Nainštalované úložisko	500 GB pevný disk so štandardom SATA
Kapacita rozšírenia	2 sloty PCI
Priemyselná Ethernet siete	2 nezávislé porty RJ45 podporujúce 10/100/1000 Mbit/s
USB pripojenie	4 porty USB 3.0; súčasne môžu fungovať ako porty s vysokým prúdom najviac 2
Sériové rozhranie	1 port COM1, RS-232
Grafické rozhrania	1 port DisplayPort a 1 port DVI-I
Dodávka operačného systému	Bez operačného systému
Vstup AC	sieťové napätie 100–240 V striedavého prúdu (–15 % / +10 %), automatické rozsahy, 50/60 Hz
Čas záložného napájania pri výpadku siete	10 ms
Ochrana krytu	Krytia IP65 na prednej strane a IP20 na zadnej strane
Teplota okolia	5 až 45 °C počas prevádzky; -20 až +60 °C pri skladovaní a preprave
Rozmery na inštaláciu	rozmery prednej strany puzdra: 415 × 310 mm; rozmery vyrezu pre montáž: 396 × 291 mm; hĺbka montáže: 112 mm
Približná hmotnosť	12 kg

Oficiálny zdroj: Technické údaje spoločnosti Siemens pre model 6AV7260-0DA10-0XX5 .

Často kladené otázky

Či model 6AV7260-0DA10-0XX5 využíva odporovú dotykovú obrazovku?

Áno, operačné rozhranie je 15-palcový analógový odporový dotykový displej s rozlíšením 1280 × 800 pixelov.

Aký procesor a aká konfigurácia úložiska sú nainštalované v modeli 6AV7260-0DA10-0XX5?

Zariadenie obsahuje procesor Intel Core i3-4330TE, 2 GB operačnej pamäte DDR3-1600 typu DIMM a 500 GB pevný disk SATA.

Je možné do modelu 6AV7260-0DA10-0XX5 inštalovať rozširovací karty?

K dispozícii sú dva sloty PCI pre kompatibilné rozširovacie karty, ktoré spĺňajú povolené mechanické a výkonové limity.

Ktoré továrenské rozhrania sú zabudované v modeli 6AV7260-0DA10-0XX5?

Zariadenie poskytuje dva nezávislé porty Gigabit Ethernet, štyri porty USB 3.0, COM1, DisplayPort a DVI-I pripojenia.

Aké ochrany napájania a panelu by ste mali plánovať pre 6AV7260-0DA10-0XX5?

Poskytnite napájanie striedavým prúdom 100–240 V a správne nainštalujte prednú časť, aby sa zachovala ochrana IP65, zatiaľ čo zadná časť zostáva s ochranou IP20.

Je na 6AV7260-0DA10-0XX5 už predinštalovaný operačný systém?

Žiadny operačný systém nie je dodávaný, preto projekt musí zahŕňať inštaláciu schváleného systému a požadovaných ovládačov SIMATIC IPC.

Aké podrobnosti týkajúce sa inštalácie by ste mali potvrdiť pred výmenou 6AV7260-0DA10-0XX5?

Pred výmenou potvrďte vyrez do panelu 396 × 291 mm, montážnu hĺbku 112 mm, napájanie striedavým prúdom, čínsky napájací kábel, rozmiestnenie rozhraní a zálohu aplikácie.

Poznámky o kompatibilite a objednávaní

Pred objednaním 6AV7260-0DA10-0XX5: potvrďte úplné číslo výrobku, 15-palcovú odporovú dotykovú konfiguráciu, procesor Core i3, 2 GB pamäte, 500 GB SATA disk, dva sloty PCI, absenciu predinštalovaného operačného systému, striedavý prúdový napájací zdroj a kínaský napájací kábel.

Zoznam kompatibility

• Použite vyrez do panelu 396 × 291 mm a zabezpečte aspoň 112 mm montážnu hĺbku pre zabudovaný Panel PC.
• Naplánujte pripojenia závodu okolo dvoch nezávislých Gigabit Ethernetových portov, štyroch USB 3.0 portov, COM1, DisplayPortu a DVI-I rozhraní.
• Nainštalujte schválený operačný systém a zodpovedajúce SIMATIC IPC ovládače, pretože táto konfigurácia sa dodáva bez operačného systému.
• Pred výmenou nainštalovaného Panel PC zálohujte HMI aplikáciu, konfiguráciu systému a sieťové nastavenia.
