Siemens 6GK5208-0BA00-2AA3 Spravovateľný Ethernet prepínač SCALANCE X208

Prehľad

Prepínanie priemyselného Ethernetu

6GK5208-0BA00-2AA3 spravovateľný Ethernet prepínač SCALANCE X208

Osmiportový spravovateľný prepínač SCALANCE X208 pre priemyselné siete 10/100 Mbit/s.

Na prvý pohľad

Značka	Siemens
Model	6GK5208-0BA00-2AA3
Typ produktu	Spravovaný priemyselný Ethernetový prepínač
Hlavná funkcia	Spravovateľná priemyselná Ethernet komunikácia
Kompatibilná séria	SCALANCE X-200

Medené spojenia

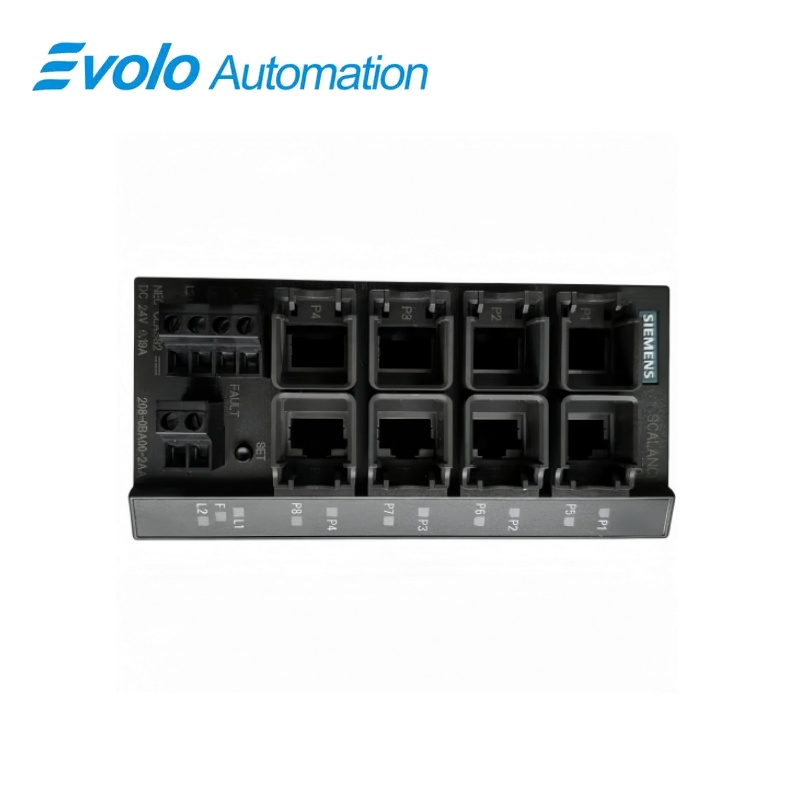

Osem RJ45 portov s rýchlosťou 10/100 Mbit/s.

Napájanie a signalizácia

Redundantné napájanie 24 V DC a kontakt na signalizáciu poruchy.

Sieťové služby

Zariadenie PROFINET IO, správa siete a redundancia v kruhovej topológii.

Prehľad produktu

6GK5208-0BA00-2AA3 je to spravovaný priemyselný Ethernet prepínač SCALANCE X208 s ôsmimi medenými RJ45 portmi. Poskytuje správu siete, diagnostiku a redundantné napájanie pre priemyselné Ethernet inštalácie.

Prepínač môže fungovať ako zariadenie PROFINET IO a v redundancii kruhu; voliteľný C-PLUG podporuje prenos konfiguračných údajov.

Zameranie pri objednávaní: Porovnajte osempórovú variantu X208 s rýchlosťou 10/100 Mbit/s a skontrolujte topológiu siete, zapojenie napájania a požiadavku na voliteľný C-PLUG.

Kľúčové funkcie

Osempórové prepínanie

Osem RJ45 zásuviek pripája segmenty siete so skrútenou párou s rýchlosťou 10/100 Mbit/s.

Monitorovanie porúch

LED diagnostika a signalizačný kontakt hlásia stav prepínača a siete.

Zbytočná infraštruktúra

Dva vstupy napájania a podpora redundantnej kruhovej prevádzky pomáhajú integrovať prepínač do spravovaných sietí.

Oficiálne špecifikácie

Skutkové párové porty	8 x RJ45
Rýchlosť prenosu portu	10 alebo 100 Mbit/s
Duplexné režimy	Polovičný alebo plný duplex
Pripojenie napájania	Redundantný 4-pólne zásuvné svorkovnice
Napájacie napätie	24 V DC SELV
Rozsah prevádzkového napájania	19,2–28,8 V DC
Povolený rozsah vrátane vlnenia	18,5–30,2 V DC
Strata výkonu pri 24 V DC	3,84 W
Menovitý príkon	185 mA
Ochrana pred preťažením vstupného prúdu	600 mA / 60 V obnoviteľná PTC poistka
Pripojenie signalizačného kontaktu	2-pólne zásuvné svorkovnice
Hodnotenie signálneho kontaktu	24 V DC, maximálne 100 mA
Prevádzková teplota	–40 až 60 °C
Ochrana krytu	IP30
Čistá hmotnosť	780 g
Montáž na DIN-lištu	35 mm koľajnica
Optické vlákna porty	Žiadne
Rozmery	60 × 125 × 124 mm

Oficiálny zdroj: Prevádzobné pokyny pre Siemens SCALANCE X-200 .

Často kladené otázky

Môžem pripojiť osem mediene ethernetové zariadenia k 6GK5208-0BA00-2AA3?

Áno, prepínač má osem RJ45 portov pre 10/100 Mbit/s.

Môže 6GK5208-0BA00-2AA3 využívať redundantné napájacie vstupy?

Áno, jeho štvoripinový napájací terminál podporuje redundantné napätie 24 V DC.

Aký rozsah napätia mám poskytnúť pre 6GK5208-0BA00-2AA3?

Prevádzkový rozsah napätia je 19,2 až 28,8 V DC.

Ako získam poruchový signál z 6GK5208-0BA00-2AA3?

Pripojte dvojpinový signalizačný kontakt, ktorý je určený pre 24 V DC a maximálne 100 mA.

Je možné namontovať 6GK5208-0BA00-2AA3 na DIN lištu?

Áno, X208 podporuje montáž na 35 mm DIN lištu.

Nabídza 6GK5208-0BA00-2AA3 optické vláknové porty?

Nie, táto osemportová varianta X208 má medené RJ45 porty a žiadne vláknové porty.

Môže 6GK5208-0BA00-2AA3 pracovať v redundantnom kruhu?

Áno, spravovaný prepínač podporuje prevádzku v redundantnom sieťovom kruhu.

Poznámky o kompatibilite a objednávaní

Pred objednávaním 6GK5208-0BA00-2AA3: Túto konfiguráciu X208 0BA00-2AA3 vyberte len vtedy, ak osem 10/100 Mbit/s medených portov a jej zastarané funkcie správy zodpovedajú nainštalovanej sieti.

Kontroly výmeny siete

• Potvrďte osem RJ45 pripojení a existujúcu topológiu káblov.
• Naplánujte zbytočné napájanie 24 V DC a zapojenie kontaktov pre chybové stavy.
• Skontrolujte konfiguráciu kruhu a nastavenia správy siete pred výmenou.
• Ak je na prenos konfigurácie potrebný voliteľný C-PLUG, objednajte ho osobitne.
