Prehľad
Siemens • SCALANCE X-200

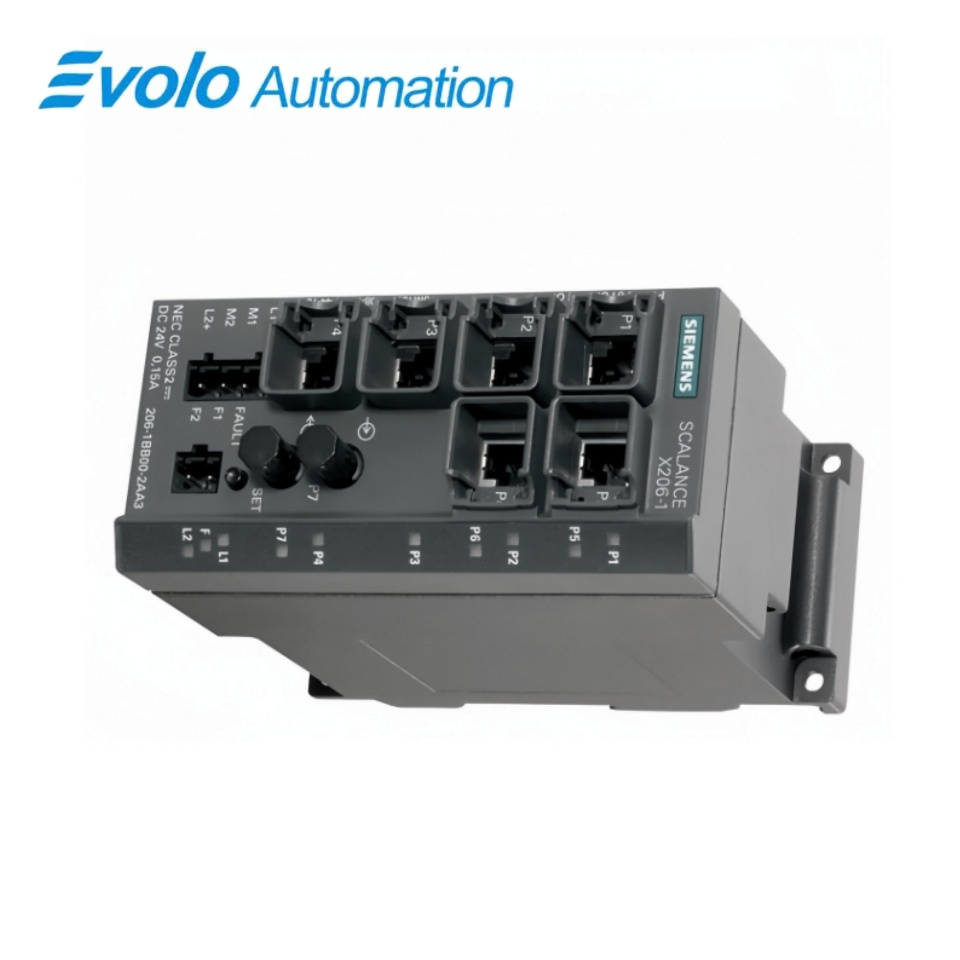

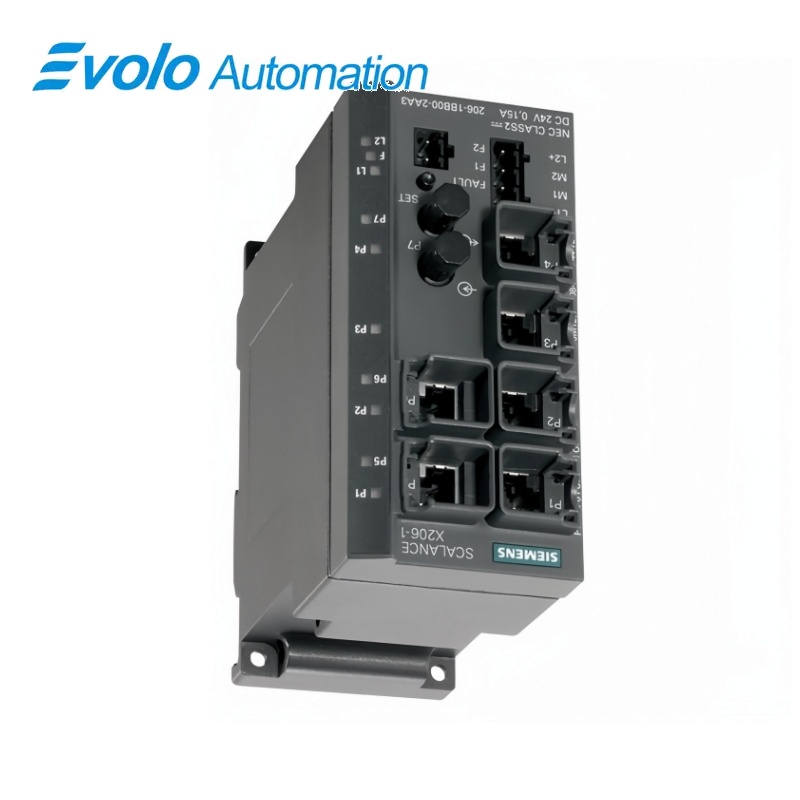

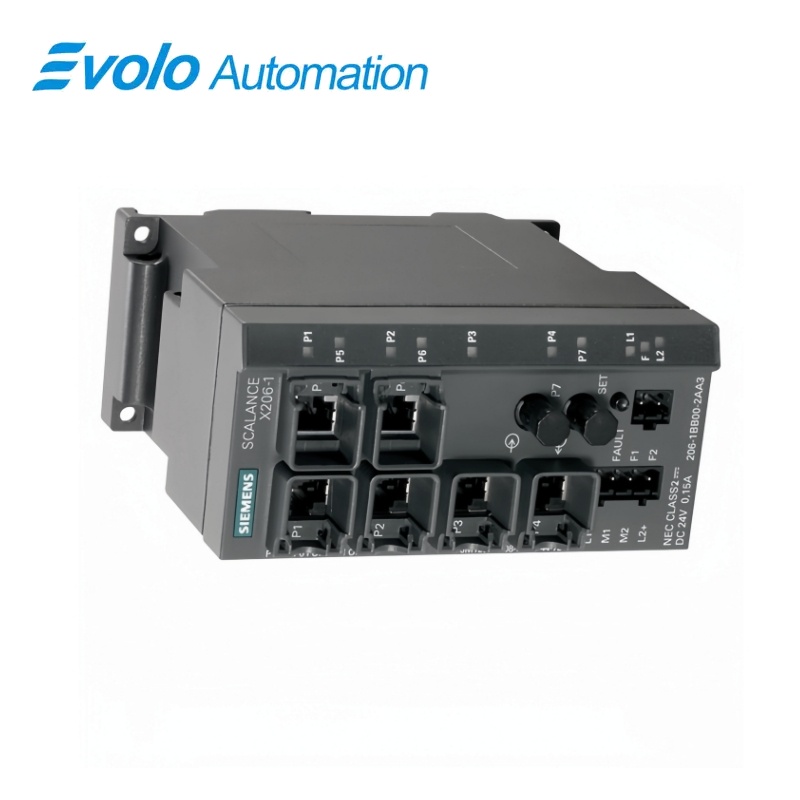

6GK5206-1BC10-2AA3 SCALANCE X206-1 spravovateľný priemyselný Ethernet prepínač
SCALANCE X206-1 je spravovateľný priemyselný Ethernet prepínač, ktorý kombinuje šesť elektrických portov s jedným optickým uplinkom na segmentáciu priemyselnej siete.
Na prvý pohľad
| Značka | Siemens |
|---|---|
| Model | 6GK5206-1BC10-2AA3 |
| Typ produktu | Spravovaný priemyselný Ethernet prepínač s medenými a optickými portmi |
| Hlavná funkcia | Prepína priemyselný Ethernetový prenos a poskytuje spravované sieťové diagnostiky a funkcie redundancie |
| Aplikácia alebo kompatibilná séria | PROFINET a priemyselné Ethernetové strojové siete vyžadujúce spravované optické pripojenie |
Presná identifikácia
Porovnajte kód 6GK5206-1BC10-2AA3 znak po znaku a potvrďte úplné označenie spravovateľného priemyselného Ethernetového prepínača SCALANCE X206-1.
Usporiadanie rozhraní
Pred zapojením náhradného zariadenia potvrďte napájanie, porty, priemyselné pripojenia a požadované príslušenstvo.
Kontrola konfigurácie
Zachovaj schválený inžiniersky projekt, sieťové parametre a aplikačné údaje používané nainštalovaným systémom.
Prehľad produktu
SCALANCE X206-1 je spravovateľný priemyselný Ethernet prepínač, ktorý kombinuje šesť elektrických portov s jedným optickým uplinkom na segmentáciu priemyselnej siete.
Sieťové diagnostiky a spravované funkcie vrstvy 2 podporujú údržbu výrobného závodu. Pripojenia zariadení cez medené káble zdieľajú sieť s optickým pripojením. Prepínač sa zapája do podporovaných kruhových a redundantných konfigurácií.
Kľúčové funkcie
Spravované prepínanie
Sieťové diagnostiky a spravované funkcie vrstvy 2 podporujú údržbu výrobného závodu.
Kombinované techniky
Pripojenia zariadení cez medené káble zdieľajú sieť s optickým pripojením.
Priemyselná redundancia
Prepínač sa zapája do podporovaných kruhových a redundantných konfigurácií.
Oficiálne špecifikácie
| Medené rozhrania | 6 × RJ45 |
|---|---|
| Rýchlosť prenosu dát cez meď | 10/100 Mbit/s, poloduplex alebo plný duplex |
| Optické rozhranie | 1 × BFOC jednovidový, 100 Mbit/s |
| Dĺžka jednovidového optického spoja | Až 26 km |
| Výstup optického vysielača | –15 až –8 dBm |
| Rozsah optického prijímača | citlivosť –34 dBm; maximálny vstup –3 dBm |
| Napájacie napätie | 24 V DC |
| Povolený rozsah napájania | 19,2 až 28,8 V DC; 18,5 až 30,2 V vrátane rytmického kmitania |
| Spotreba prúdu | maximálne 220 mA |
| Výpadek napájania | 5,28 W |
| Signalizačný kontakt | 24 V DC, maximálne 0,1 A |
| Ochrana vstupu | 0,6 A / 60 V opätovne zapínateľná poistka |
| Spôsob prepinania | Ulož-a-predaj |
| Z oneskorenie prepínania | 5 µs |
| Tabuľka MAC adries | Až 8 000 naučených adries; doba starnutia 30 s |
| Prevádzková teplota | –40 až +60 °C |
| Stupeň ochrany | IP30 |
| Rozmery (Š × V × H) | 60 × 125 × 124 mm |
| Čistá hmotnosť | 780 g |
Často kladené otázky
Koľko medených portov na strane zariadenia poskytuje spravovaný prepínač 6GK5206-1BC10-2AA3?
K dispozícii je šesť elektrických ethernetových portov.
Čo sa musí zaznamenať pred výmenou spravovaného prepínača 6GK5206-1BC10-2AA3?
Uložte nastavenia IP adresy, správnu konfiguráciu, úlohu v kruhu, VLANy a každé pripojenie portu.
Ktorú nainštalovanú konfiguráciu treba zaznamenať pred výmenou spravovaného prepínača 6GK5206-1BC10-2AA3?
Zaznamenajte nakonfigurované adresy, zapojenie vodičov, parametre, firmvér a susedné hardvérové zariadenia pred odstránením.
Aké identifikácie sa musia zhodovať pri výbere spravovaného prepínača 6GK5206-1BC10-2AA3?
Zhoda musí byť úplná – číslo výrobku, hardvérová revízia a všetky možnosti používané v nainštalovanom systéme.
Ako majú technici manipulovať so spravovaným prepínačom 6GK5206-1BC10-2AA3?
Izolujte postihnuté zariadenie a počas výmeny dodržiavajte opatrenia proti elektrostatickým výbojom prostredníctvom uzemnenia.
Ktoré kontroly sú po inštalácii spravovateľného prepínača 6GK5206-1BC10-2AA3 povinné?
Overte napájanie, diagnostiku, komunikáciu, signály z pola a úplnú schválenú funkciu stroja alebo závodu.
Kedy sa spravovateľný prepínač 6GK5206-1BC10-2AA3 má nahradiť jednotkou vizuálne podobnou?
Vizuálne podobnú jednotku použite len vtedy, ak inžinierstvo potvrdí úplnú elektrickú, mechanickú a softvérovú kompatibilitu.
Poznámky o kompatibilite a objednávaní
Zoznam kompatibility
- Presne zhodujte optické konektory a typ vlákna.
- Zachovajte konfiguráciu kruhu a správy.
- Znovu pripojte každý kábel do zaznamenaného portu.
