Zlúčka poľných zariadení Siemens SIMATIC DP/PA Link FDC 157 6ES7157-0AC85-0XA0
Výrobca: Siemens
Stav: Nový
Dodacia lehota: Skladom
Pôvod: Nemecko
Záruka: 12 mesiacov
Email: [email protected]
whatsApp: +86-18150117685
- Prehľad
- Prehľad produktu
- Kľúčové funkcie
- Oficiálne špecifikácie
- Často kladené otázky
- Poznámky o kompatibilite a objednávaní
- Najpredávanejšie modely
- Odporúčané výrobky
Prehľad
SIEMENS · SIMATIC DP/PA Link

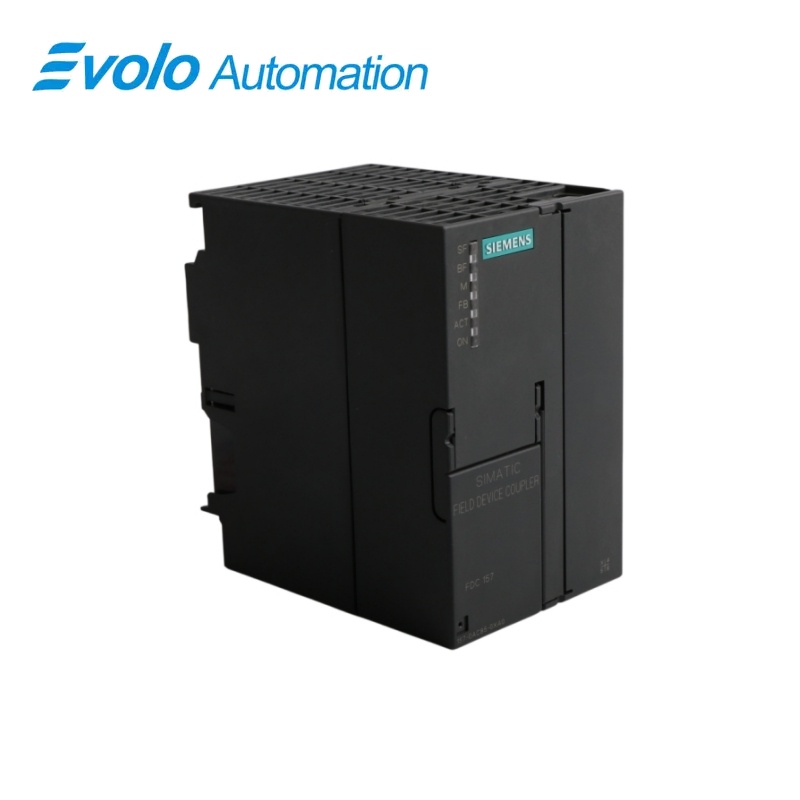

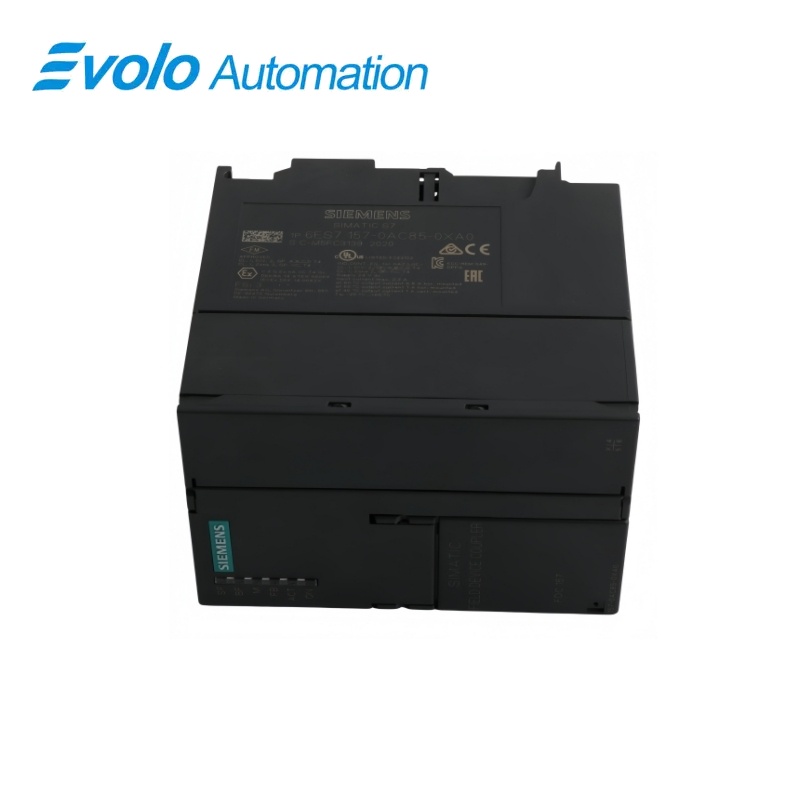

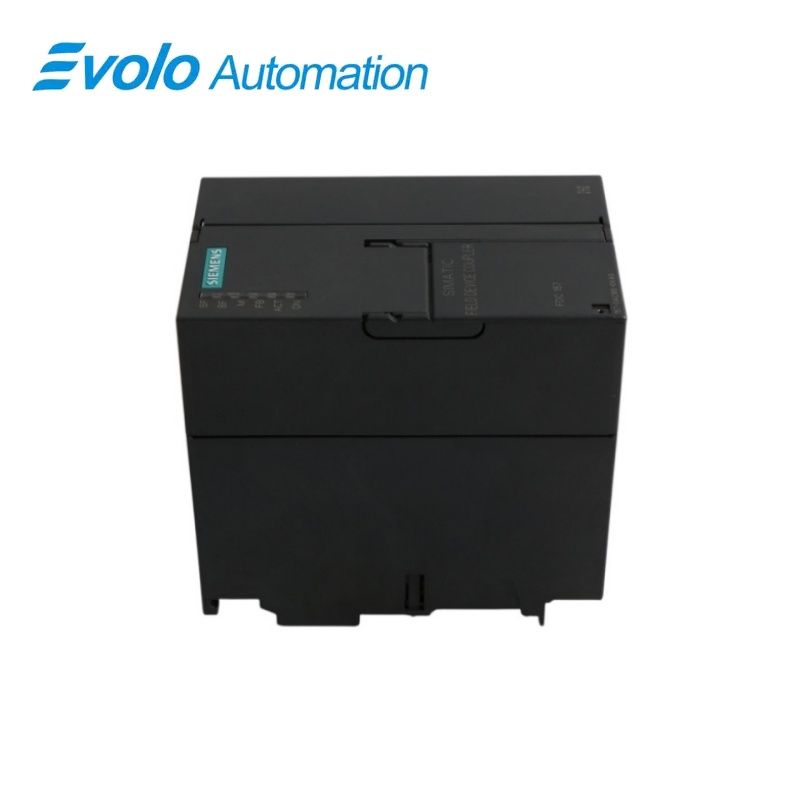

6ES7157-0AC85-0XA0 SIMATIC DP/PA Link FDC 157 Field Device Coupler
Polia SIMATIC FDC 157 prepojuje siete PROFIBUS DP so segmentmi PROFIBUS PA alebo Foundation Fieldbus a podporuje až 31 pripojených polných zariadení.
Na prvý pohľad
| Značka | SIEMENS |
|---|---|
| Model | 6ES7157-0AC85-0XA0 |
| Typ produktu | Prepojovací prvok PROFIBUS DP na PA |
| Hlavná funkcia | Prepojuje hlavný systém PROFIBUS DP so zariadeniami PROFIBUS PA alebo Foundation Fieldbus |
| Aplikácia alebo kompatibilná séria | Sieťové riešenia SIMATIC pre automatizáciu procesov pomocou DP/PA Link alebo Foundation Fieldbus |
Presná identifikácia
Porovnajte označenie 6ES7157-0AC85-0XA0 znak po znaku a potvrďte úplné označenie SIMATIC DP/PA Link FDC 157 Field Device Coupler.
Usporiadanie rozhraní
Pred zapojením náhradného zariadenia potvrďte napájanie, porty, priemyselné pripojenia a požadované príslušenstvo.
Kontrola konfigurácie
Zachovaj schválený inžiniersky projekt, sieťové parametre a aplikačné údaje používané nainštalovaným systémom.
Prehľad produktu
Polia SIMATIC FDC 157 prepojuje siete PROFIBUS DP so segmentmi PROFIBUS PA alebo Foundation Fieldbus a podporuje až 31 pripojených polných zariadení.
Spojka prenáša cyklickú komunikáciu medzi PROFIBUS DP master sieťou a segmentom PA alebo Foundation Fieldbus s rýchlosťou 31,25 kbit/s. Možno pripojiť až 31 polohových zariadení s maximálnym dostupným prúdom pre zariadenia 1 A. Indikátory stavu, diagnostické funkcie a podpora alarmov pomáhajú pri uvádzaní do prevádzky a lokalizácii porúch.
Kľúčové funkcie
Spájanie DP s fieldbusom
Spojka prenáša cyklickú komunikáciu medzi PROFIBUS DP master sieťou a segmentom PA alebo Foundation Fieldbus s rýchlosťou 31,25 kbit/s.
Kapacita field segmentu
Možno pripojiť až 31 polohových zariadení s maximálnym dostupným prúdom pre zariadenia 1 A.
Integrovaná diagnostika
Indikátory stavu, diagnostické funkcie a podpora alarmov pomáhajú pri uvádzaní do prevádzky a lokalizácii porúch.
Oficiálne špecifikácie
| Menovité napájanie | 24 V DC |
|---|---|
| Povolený rozsah napájania | 20,4 až 28,8 V DC |
| Maximálne spotrebovaný prúd pri 24 V | 2,3 A |
| Výpadek napájania | 13,4 W |
| Rozhranie PROFIBUS DP | 9-pólne SUB-D |
| Maximálna rýchlosť PROFIBUS DP | 45,45 kbit/s |
| Rýchlosť PROFIBUS PA | 31,25 kbit/s |
| Maximálny počet polohových zariadení | 31 |
| Maximálny prúd polohového zariadenia | 1 A |
| Doba udržania napájania | 5 ms |
| Ochrana proti obráteniu polarity | Dostupné |
| Ochrana pred prenáporom | Dostupné |
| Diagnostika a poplachy | Podporované |
| Skladovacia teplota | –40 až +70 °C |
| Maximálna nadmorská výška inštalácie | 3 000 m |
| Maximálna relatívna vlhkosť | 95% |
| Rozmery modulu | 80 x 125 x 130 mm |
| Čistá hmotnosť | 550 g |
Často kladené otázky
Koľko polohových zariadení môže podporovať 6ES7157-0AC85-0XA0?
Správne navrhnutý segment môže pripojiť až 31 polohových zariadení v rámci dostupného rozpočtu prúdu.
Ktoré fieldbusové segmenty sa môžu pripojiť cez 6ES7157-0AC85-0XA0?
Podporuje spojenie segmentov PROFIBUS PA a Foundation Fieldbus.
Aká prenosová rýchlosť sa používa na strane PA v zariadení 6ES7157-0AC85-0XA0?
Fieldbusový segment pracuje pri rýchlosti 31,25 kbit/s.
Aká je tolerancia napájania 24 V pre 6ES7157-0AC85-0XA0?
Povolený rozsah napájania je 20,4 až 28,8 V DC.
Aký prúd je k dispozícii zo zariadenia 6ES7157-0AC85-0XA0?
Pripojené fieldbusové zariadenia môžu spoločne odberať maximálne 1 A.
Čo treba skontrolovať pred výmenou 6ES7157-0AC85-0XA0?
Zaznamenajte DP adresu, topológiu segmentu, počet zariadení, rozpočet prúdu, usporiadanie redundancie a konfiguráciu diagnostiky.
Čo treba otestovať po inštalácii 6ES7157-0AC85-0XA0?
Overiť polaritu napájania, ukončenie zbernice, napätie segmentu, komunikáciu zariadenia, diagnostiku a správanie alarmov.
Poznámky o kompatibilite a objednávaní
Zoznam kompatibility
- Pred pripojením segmentu vypočítať celkový prúd polohových zariadení a zaťaženie kábla.
- Potvrdiť adresu PROFIBUS DP, 9-pinový konektor a usporiadanie ukončenia poľnej zbernice.
- Zaznamenať topológiu a nastavenia diagnostiky pred výmenou spojky.
