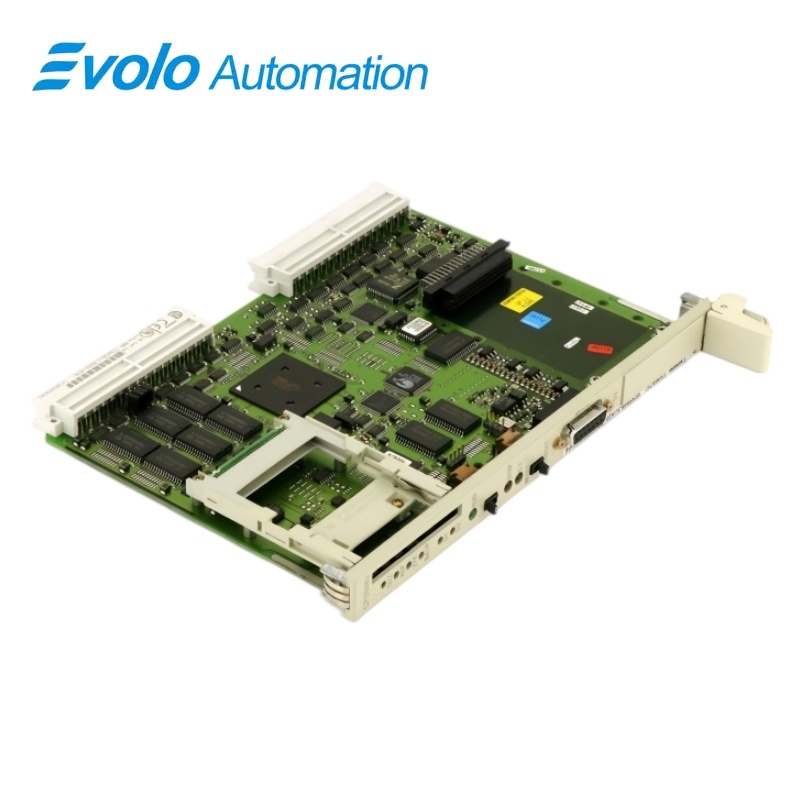

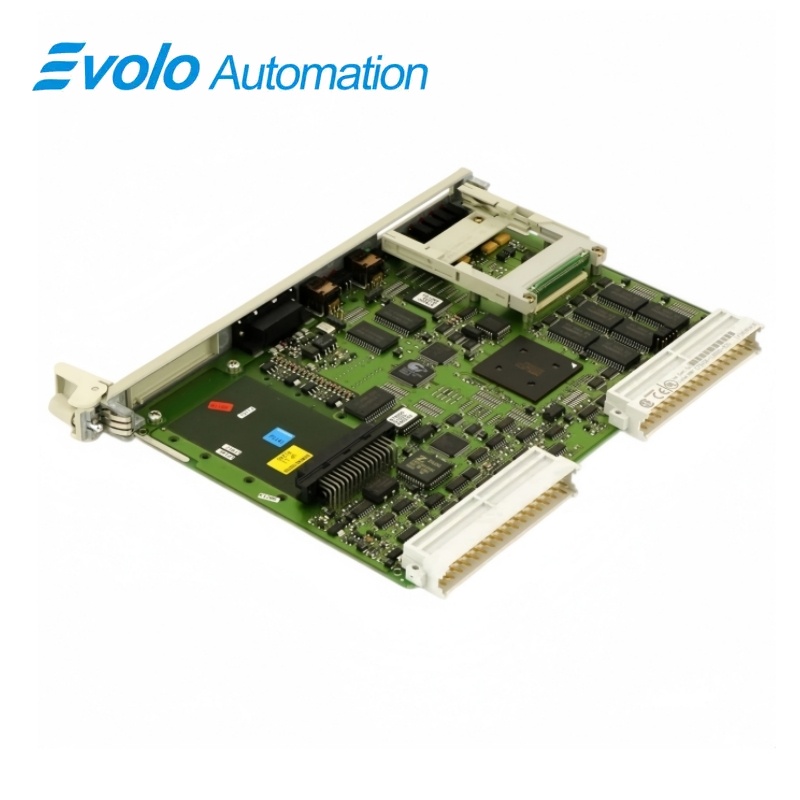

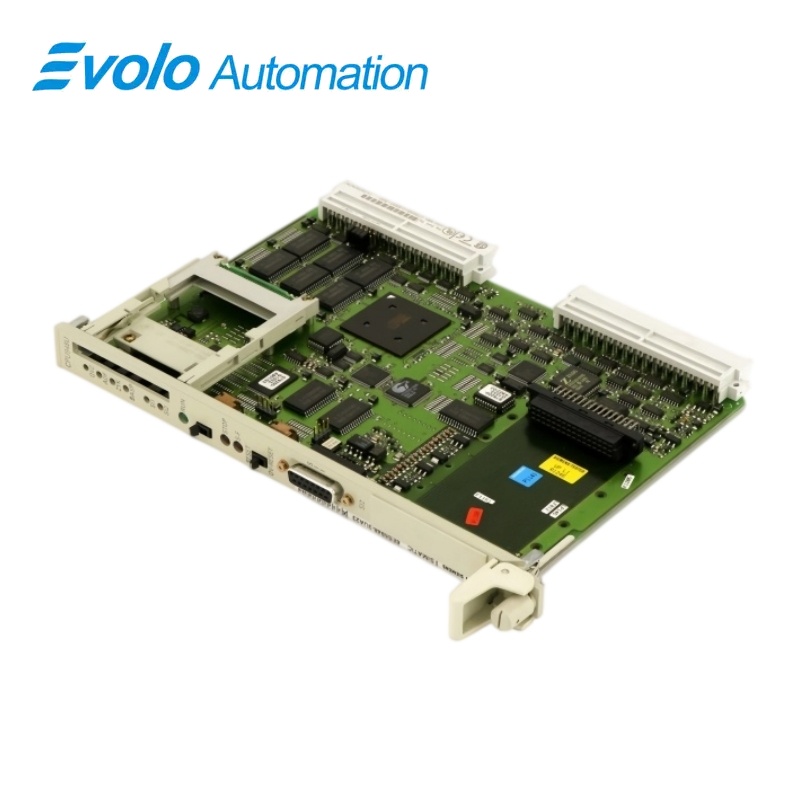

Siemens SIMATIC S5 CPU 948 Centrálna procesorová jednotka 6ES5948-3UA23
Výrobca: Siemens
Stav: Nový
Dodacia lehota: Skladom
Pôvod: Nemecko
Záruka: 12 mesiacov
E-mail: [email protected]
whatsApp: +86-18150117685
- Prehľad
- Prehľad produktu
- Kľúčové funkcie
- Oficiálne špecifikácie
- Často kladené otázky
- Poznámky o kompatibilite a objednávaní
- Najpredávanejšie modely
- Odporúčané výrobky
Prehľad
Siemens • SIMATIC S5-155U
6ES5948-3UA23 SIMATIC S5 CPU 948 Centrálna spracovávacia jednotka
Táto CPU 948 je centrálnym spracovávacím modulom pre staršie automatizačné systémy SIMATIC S5-155U a musí byť kompatibilná s nainštalovanou rozširovacou skriňou, pamäťou a programom STEP 5.
Na prvý pohľad
| Značka | Siemens |
|---|---|
| Model | 6ES5948-3UA23 |
| Typ produktu | Centrálna spracovávacia jednotka pre automatizačný systém SIMATIC S5-155U |
| Hlavná funkcia | Vykonáva uložený riadiaci program S5 a koordinuje vstupy/výstupy rozširovacej skrinky a komunikáciu |
| Aplikácia alebo kompatibilná séria | Staršie inštalácie SIMATIC S5-155U navrhnuté pre hardvérovú verziu CPU 948 |
Presná identifikácia
Porovnajte 6ES5948-3UA23 znak po znaku a potvrďte úplné označenie centrálnej procesorovej jednotky SIMATIC S5 CPU 948.
Usporiadanie rozhraní
Pred zapojením náhradného zariadenia potvrďte napájanie, porty, priemyselné pripojenia a požadované príslušenstvo.
Kontrola konfigurácie
Zachovaj schválený inžiniersky projekt, sieťové parametre a aplikačné údaje používané nainštalovaným systémom.
Prehľad produktu
Táto CPU 948 je centrálnym spracovávacím modulom pre staršie automatizačné systémy SIMATIC S5-155U a musí byť kompatibilná s nainštalovanou rozširovacou skriňou, pamäťou a programom STEP 5.
Procesor vykonáva nakonfigurovaný riadiaci program STEP 5. Jednotka pracuje v schválenom usporiadaní centrálneho rámu S5-155U. Počas výmeny je potrebné zachovať pamäť, rozhrania a zálohu projektu.
Kľúčové funkcie
Vykonávanie programu S5
Procesor vykonáva nakonfigurovaný riadiaci program STEP 5.
Integrácia regálov
Jednotka pracuje v schválenom usporiadaní centrálneho rámu S5-155U.
Kontrolovaná náhrada
Počas výmeny je potrebné zachovať pamäť, rozhrania a zálohu projektu.
Oficiálne špecifikácie
| Stupeň ochrany | IP00 |
|---|---|
| Napájacie napätia | 5 V ±5 %; 24 V +25 % / −17 % |
| Spotreba prúdu pri 5 V | 1,5 A typicky |
| Záložné napätie | 3,4 V |
| Záložný prúd | 20 µA typicky pri 25 °C |
| Dostupné príznaky | 2,048 |
| Dostupné príznaky S | 32,768 |
| Dostupné časovače a čítače | 256 časovačov a 256 čítačov |
| Kapacita programových blokov | 256 PB, 256 SB, 256 FB a 256 FX blokov |
| Kapacita dátového bloku | 256 DB a 256 DX blokov; z každého je voľne dostupných 253 |
| Integrované sériové rozhranie | Rozhranie PG |
| Voliteľné sériové rozhranie | V.24, TTY, RS422A/485, SINEC L1 alebo rozhranie PG prostredníctvom zásuvného podmodulu |
| Rýchlosť prenosu sériového PG | 9 600 bit/s |
| Zadná zbernica | Zbernica S5 |
| Rozmery | 20,32 × 233,4 × 160 mm |
| Približná hmotnosť | 0,6 kg |
| Schválenia pre Severnú Ameriku | UL 508 a CSA C22.2 č. 142 |
Často kladené otázky
Ktorý inžiniersky projekt je vyžadovaný pre CPU 948 6ES5948-3UA23?
Použite overený projekt STEP 5 a konfiguráciu pamäte z nainštalovaného riadiaceho zariadenia.
Kde je procesor určený na prevádzku CPU 948 6ES5948-3UA23?
Inštalujte ho iba v kompatibilnej konfigurácii rámu SIMATIC S5-155U.
Ktorú nainštalovanú konfiguráciu je potrebné zaznamenať pred výmenou CPU 948 6ES5948-3UA23?
Zaznamenajte nakonfigurované adresy, zapojenie vodičov, parametre, firmvér a susedné hardvérové zariadenia pred odstránením.
Aké identifikačné údaje musia byť zhodné pri výbere CPU 948 6ES5948-3UA23?
Zhoda musí byť úplná – číslo výrobku, hardvérová revízia a všetky možnosti používané v nainštalovanom systéme.
Ako majú technici manipulovať s CPU 948 6ES5948-3UA23?
Izolujte postihnuté zariadenie a počas výmeny dodržiavajte opatrenia proti elektrostatickým výbojom prostredníctvom uzemnenia.
Ktoré kontroly sú po inštalácii CPU 948 6ES5948-3UA23 povinné?
Overte napájanie, diagnostiku, komunikáciu, signály z pola a úplnú schválenú funkciu stroja alebo závodu.
Kedy má byť CPU 948 6ES5948-3UA23 nahradené vizuálne podobnou jednotkou?
Vizuálne podobnú jednotku použite len vtedy, ak inžinierstvo potvrdí úplnú elektrickú, mechanickú a softvérovú kompatibilitu.
Poznámky o kompatibilite a objednávaní
Zoznam kompatibility
- Používajte výhradne s kompatibilným rámovým systémom a napájacím zdrojom S5-155U.
- Uchovajte úplný projekt STEP 5 a obsah pamäte.
- Po štarte overte všetky vstupno-výstupné a komunikačné spojenia.
