Zabudovaný riadiaci modul IS220UCSAH1A

Prehľad

Miesto pôvodu:	USA
Názov značky:	GE
Číslo modelu:	IS220UCSAH1A
Podrobnosti o balení:	Originálny nový, uzatvorený v továrni
Čas dodania:	5-7 dní
Platobné podmienky:	T/T
Zásobovateľnosť:	Na sklade

Špecifikácie

Popis

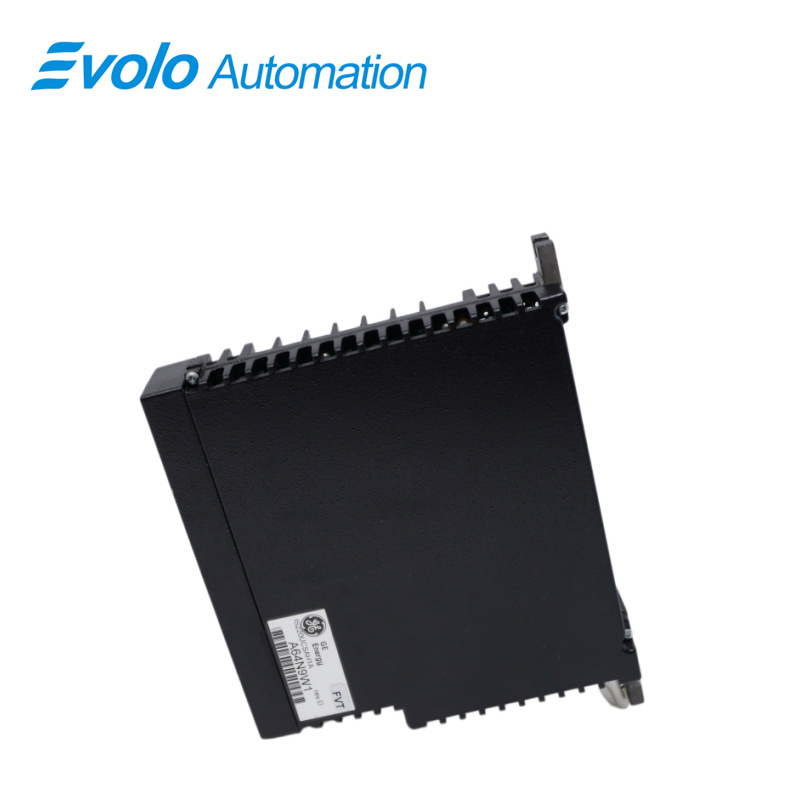

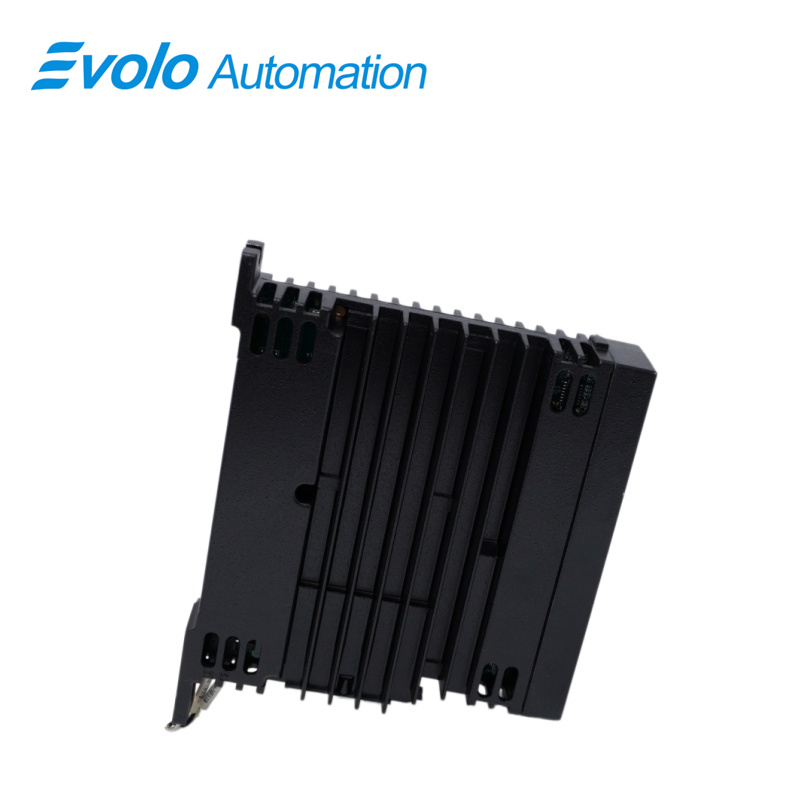

IS220UCSAH1A je zabudovaný riadiaci modul vyrobený a navrhnutý spoločnosťou General Electric ako súčasť série Mark Vle používanej v distribuovaných riadiacich systémoch plynových turbín GE. Riadič UCSA je radom samostatných počítačov, ktoré vykonávajú aplikačný kód. Riadič sa montuje do panela a komunikuje s I/O modulmi prostredníctvom integrovaných rozhraní sieťového I/O rozhrania (IONet). I/O siete sú súkromné špeciálne Ethernetové siete, ktoré podporujú výlučne I/O moduly a riadiče. Operačný systém (OS) riadiča je QNX Neutrino – operačný systém s reálnym časom a podporou viacúlohovosti, navrhnutý pre vysokú rýchlosť, vysokú spoľahlivosť a priemyselné aplikácie. Platforma riadiča UCSA je dostupná na použitie v mnohých aplikáciách, vrátane riadenia zvyšku elektrárne (balance of plant control) a niektorých modernizácií. Však nemá dostatočný výpočtový výkon pre niektoré pokročilé modelové riadiace aplikácie.

Použitie

Tepláreň: Slúži ako hlavný riadiaci systém pre DCS elektrárne alebo riadiaci systém turbíny (DEH).

Jadrové elektrárne: Používa sa pre pomocné systémy reaktora alebo riadenie konvenčného ostrova, kde je vyžadovaná vysoká spoľahlivosť.

Kombinované cyklové elektrárne: Koordinuje integrované riadenie plynových turbín, parných turbín a kotlov na využitie odpadového tepla.

Petrolchemické závody: Riadia veľké jednotky turbokompresorov a zložité logické procesy výroby.

Závody na spracovanie zemného plynu: Používajú sa na riadenie kompresorných staníc na dlhodistanných plynovodoch a jednotiek kvapalného zemného plynu (LNG).

Železárne a oceliarne: Zodpovedné za riadenie prívodu vzduchu do vysokých pecí, automatizáciu horúcej valcovacej linky a celozávodné riadenie energie.

Papierníctvo: Používa sa na logické riadenie pohonných systémov veľkých papierenských strojov a procesov prípravy celulózy.

Veterné elektrárne: Slúži ako hlavný riadiaci systém pre veľké veterné generátory, pričom riadi nastavovanie listov (pitch) a otočenie gondoly (yaw).

Vlastnosti

1. Ukladanie a certifikácia: Navrhnuté pre regulátor Mark Vle UCSA, využíva kompaktné flash úložisko, nie je certifikované na použitie v bezpečnostných slučkách podľa normy IEC61508.

2. Požiadavky na napájanie: Vyžaduje vstupné napätie 18–32 V DC, typická spotreba 12,5 W, flexibilné a prispôsobiteľné.

3. Teplotná odolnosť: Prevádzka v rozsahu teplôt od 0 do 65 °C, bezventilátorový dizajn zjednodušuje inštaláciu a údržbu.

4. Nebezpečné prostredia: Vhodné pre nebezpečné prostredia podľa normy NFPA Class 1, Div. 2 s výbušnými látkami.

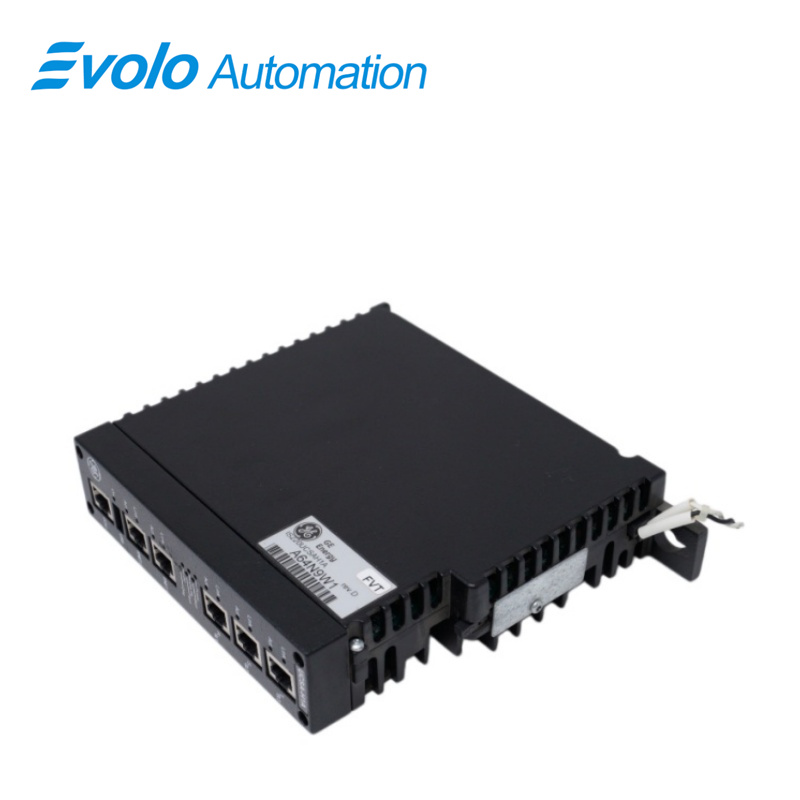

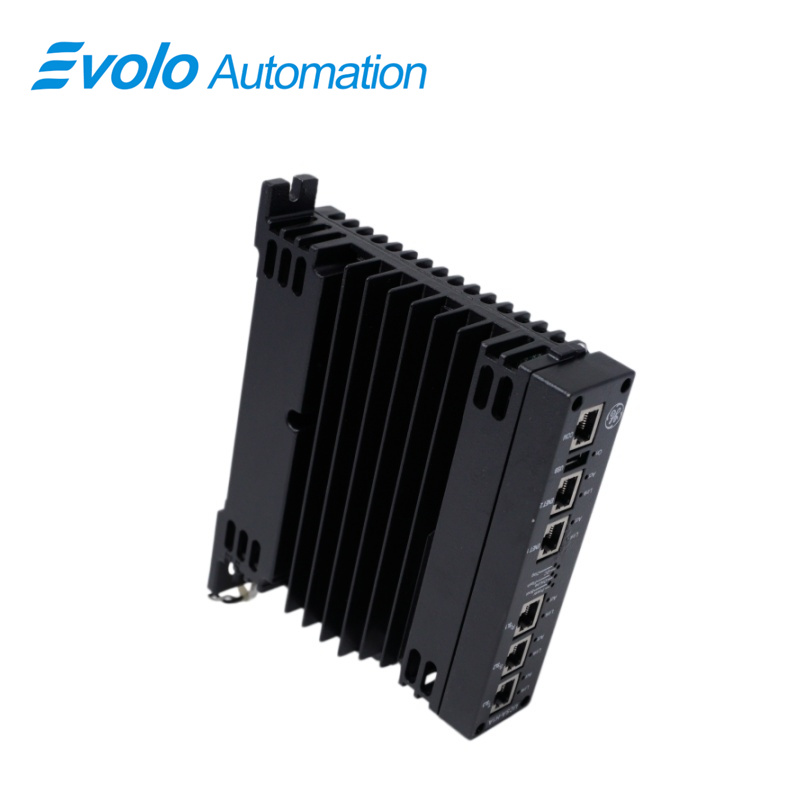

5. Pripojenie na prednej panelovej doske: Obsahuje šesť zásuviek (female jack), jeden USB port a LED indikátory stavu.

6. LED indikácie: LED indikátory Link/Act zobrazujú stav siete; LED indikátory Power, Boot, Online, Flash, DC a Diag indikujú prevádzkový stav.

7. Ethernetové pripojenie: Podporuje Ethernet pre integráciu s systémami Mark VI, Mark Vle, EX2100 a diaľkový dohľad.

Konkurenčná výhoda

Výkonné spracovateľské možnosti: Využíva zabudovanú výpočtovú platformu, ktorá disponuje výkonnými schopnosťami viacúlohového spracovania, čo umožňuje efektívne vykonávanie zložitých riadiacich algoritmov a logiky, ako aj rýchle spracovanie veľkého množstva dát, čím spĺňa prísne požiadavky na reálny čas a výpočtovú rýchlosť priemyselných automatizačných systémov.

Široká podpora sieťovej komunikácie: Vybavené viacerými rozhraniami pre priemyselné komunikačné protokoly, ako sú Ethernet, Modbus a PROFINET. Rozhranie Ethernet umožňuje komunikáciu údajov vysokou rýchlosťou, čím spĺňa požiadavky na diaľkové monitorovanie a získavanie údajov; podporuje protokol Modbus, čo usmerňuje výmenu údajov s mnohými zariadeniami, ktoré tento protokol používajú; rozhranie PROFINET je vhodné pre automatizačnú komunikáciu v prostredí priemyselného Ethernetu a zaisťuje stabilný a efektívny prenos údajov medzi zariadeniami.

Modulárny dizajn: Filozofia modulárneho dizajnu umožňuje bezproblémovú integráciu s inými komponentmi systému GE Mark VIe, čo uľahčuje výstavbu, rozšírenie a údržbu systému. Používatelia môžu flexibilne vyberať a kombinovať rôzne moduly podľa svojich skutočných požiadaviek na aplikácie, aby vytvorili najvhodnejšie riešenie riadiaceho systému.

Často kladené otázky

Q: Aký operačný systém používa zariadenie IS220UCSAH1A?
A: Operačným systémom je QNX Neutrino.

Q: Aký procesor sa používa v zariadení IS220UCSAH1A?
A: Na doske sa používa procesor Power QUICC II PRO s frekvenciou 667 MHz.

Q: Aké prvky sa nachádzajú na prednej strane krytu zariadenia IS220UCSAH1A?
A: Predný panel riadiaceho modulu obsahuje šesť zásuvných konektorov typu jack (ženských), jeden USB port a LED indikátory.

Q: Sú jednotlivé ethernetové porty tohto zariadenia IS220UCSAH1A označené?
A: Áno. Každý z ethernetových portov v zostave tohto zariadenia IS220UCSAH1A by mal mať pripevnený továrenský tlačený názovný štítok na účely identifikácie.
