Prehľad
Miesto pôvodu: |
Švédsko |
Názov značky: |
ABB |
Číslo modelu: |
DSAO130 57210001-FG |
Podrobnosti o balení: |
Originálny nový, uzatvorený v továrni |
Čas dodania: |
5-7 dní |
Platobné podmienky: |
T/T |
Zásobovateľnosť: |
Na sklade |
Špecifikácie
|
Model: |
DSAO130 57210001-FG |
|
Rozmery: |
2 × 24,8 × 24,3 cm |
|
Hmotnosť: |
0,44 kg |
|
Typ: |
Analogová výstupná jednotka |
|
Kanály: |
16 |
|
Výstupné napätie: |
0–10 V |
|
Výstupný prúd: |
0–20 mA |
|
Presnosť: |
0.4% |
|
Dodržiavanie noriem RoHS: |
V súlade so smernicou EÚ 2011/65/EÚ |
|
Kategória WEEE: |
5. Malé zariadenia (žiadny vonkajší rozmer nepresahuje 50 cm) |
|
Počet batérií: |
0 |
|
Elektrická izolácia: |
500 V medzi kanálmi, odolnosť voči rušeniu 10 kV/μs |
|
Prevádzková teplota: |
-20°C až +70°C |
|
Teplota skladovania: |
-40°C do +85°C |
|
Ochranné označenie: |
IP20 |
|
Napájanie: |
DC 24 V ±5 %, výkon ≤15 W, podporuje široký vstupný rozsah 12–30 V |
Popis

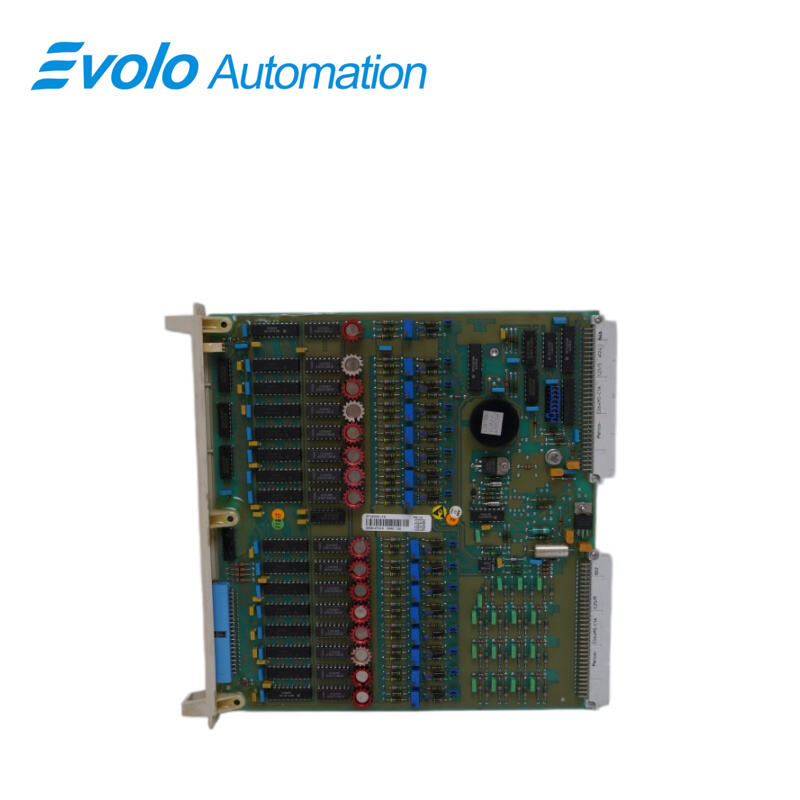

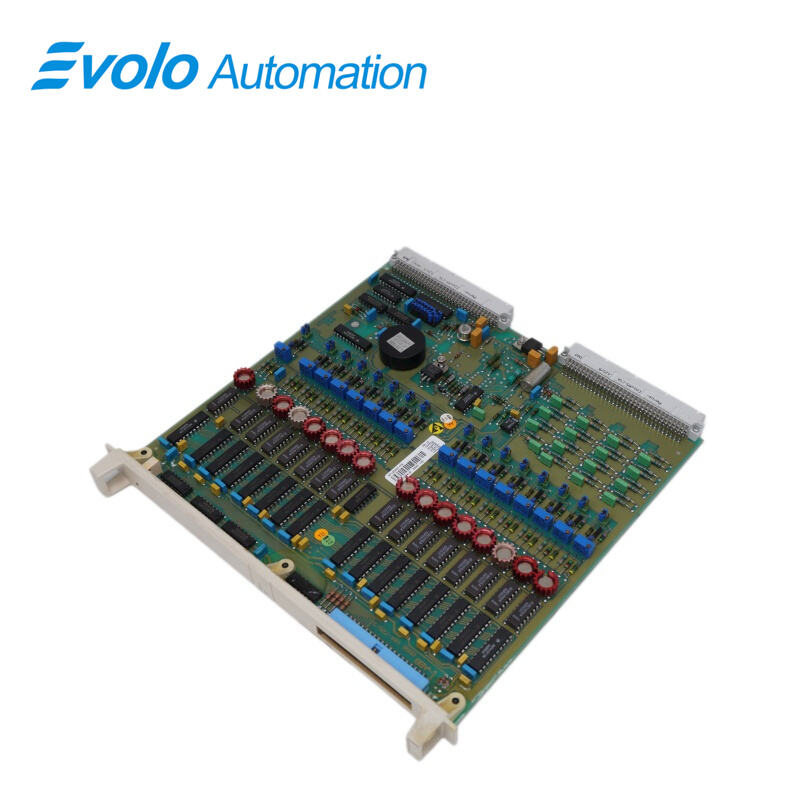

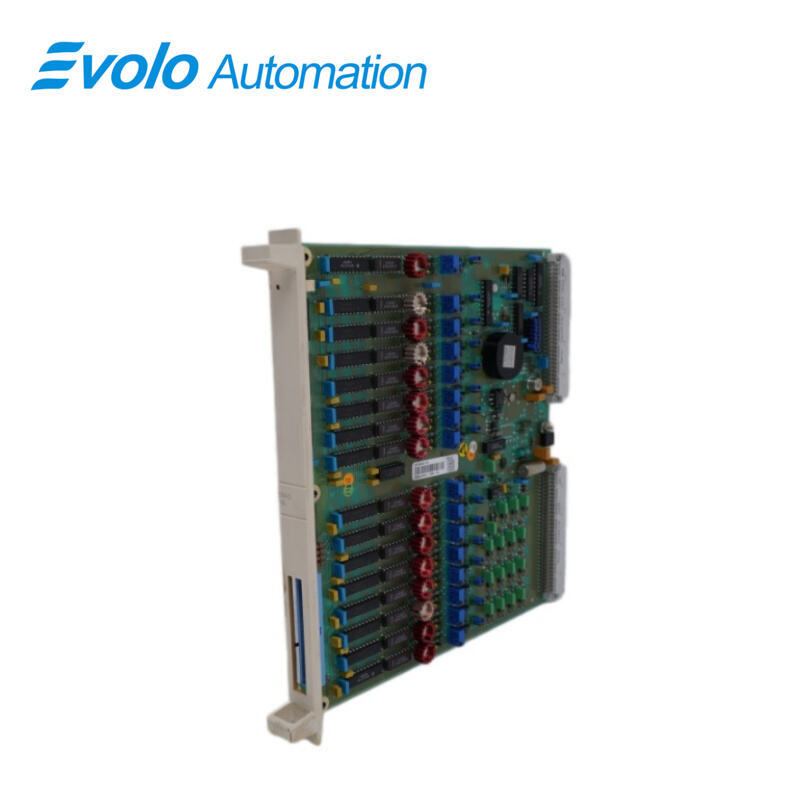

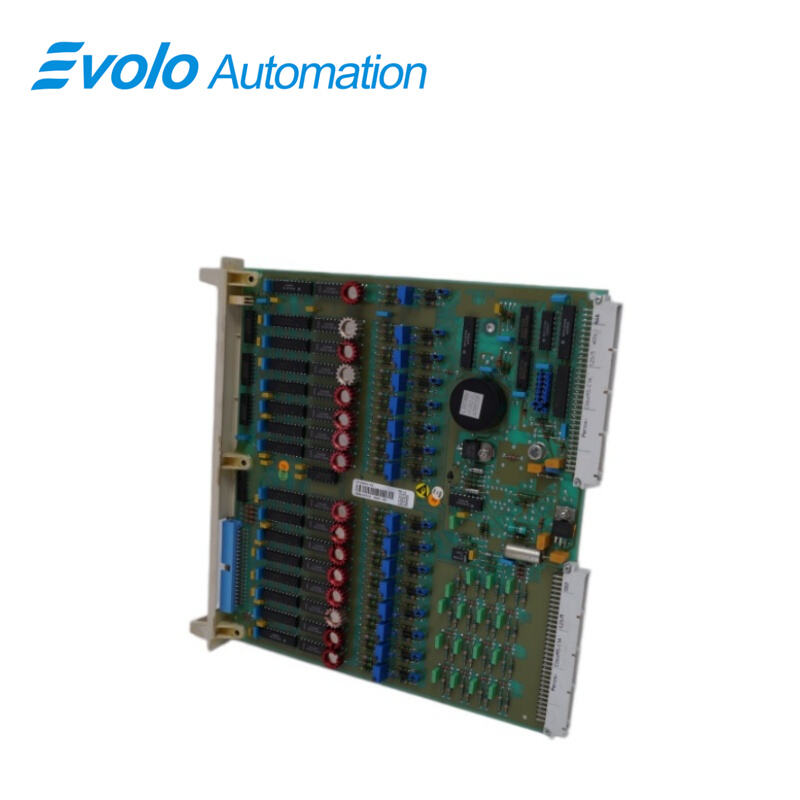

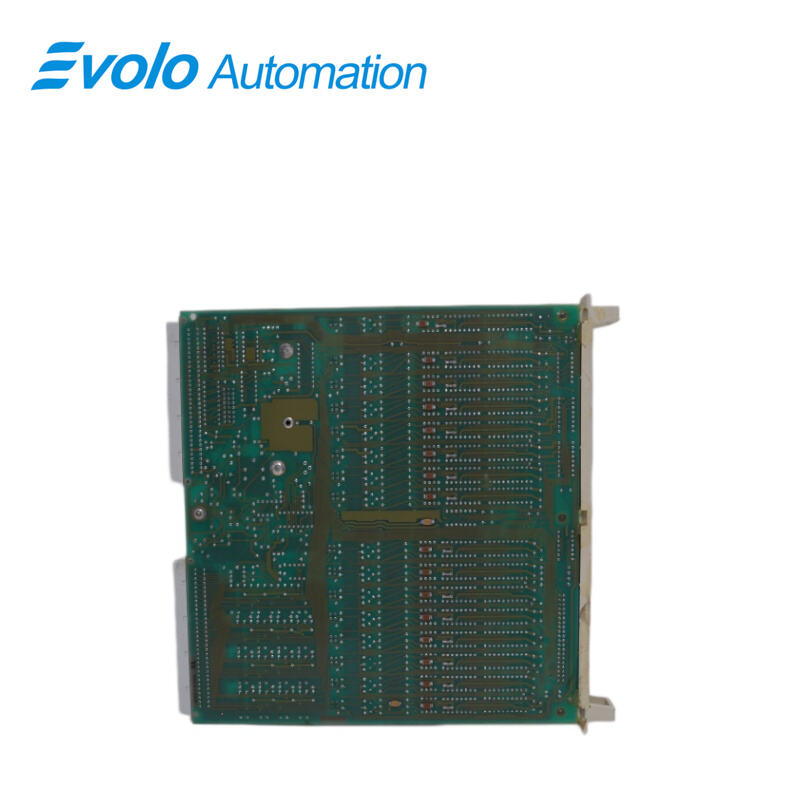

ABB DSAO130 57210001-FG je vysokovýkonný 16-kanálový modul analogového výstupu určený pre systémy priemyselnej automatizácie. Poskytuje analógový výstup s vysokou presnosťou a podporuje viaceré priemyselné komunikačné protokoly.
Použitie
Veľké chemické závody: centrálne riadenie stoviek pneumatických regulačných a uzatváracích ventilov.
Kombinované cyklické elektrárne (CCGT): presná regulácia zložitých plynových turbín a kotlov na využívanie odpadového tepla.
Veľké farmaceutické závody: simulované riadenie dávkovania a plnenia v rámci viacerých automatických výrobných línií.
Závody na výrobu energie z odpadu: presné kvantifikovanie čistenia spalín a viacbodových príspevkových systémov.
Konkurenčná výhoda
Výstupné kanály: 16 kanálov analogového výstupu umožňuje súčasné riadenie viacerých vonkajších zariadení.
Rozsah výstupu: Podporuje výstup napätia 0–10 V a výstup prúdu 0–20 mA, čím spĺňa požiadavky rôznych priemyselných riadiacich scenárov.
Presnosť: Presnosť výstupu je 0,4 %, čo zabezpečuje veľmi presný analógový výstupný signál.
Návrh s vysokou stabilitou: Využíva elektronické komponenty vysokej kvality a pokročilý návrh obvodov, aby zabezpečil vysokú stabilitu a spoľahlivosť počas dlhodobej prevádzky.
Často kladené otázky
Q: Môže DSAO130 57210001-FG priamo nahradiť DSAO120?
A: DSAO130 57210001-FG má kompatibilné hardvérové rozhranie, avšak keďže má 16 kanálov namiesto 8, musí byť pri výmene znovu vytvorená systémová databáza (DB) a upravené zapojenie.
Q: Bude porucha jedného kanála na DSAO130 57210001-FG ovplyvňovať celú kartu?
A: Nie. DSAO130 57210001-FG má pre každý kanál nezávislé ochranné obvody, ktoré bránia šíreniu porúch. Poruchový kanál však treba označiť a naplánovať jeho výmenu.
Q: Má DSAO130 57210001-FG bezpečnostný výstup (failsafe)?
A: Áno. Počas prerušenia zbernice sa DSAO130 57210001-FG môže nakonfigurovať tak, aby zachoval poslednú hodnotu alebo sa obnovil na prednastavenú bezpečnú hodnotu (napr. 4 mA).
Q: Ktoré koncové jednotky podporuje DSAO130 57210001-FG?
A: Zvyčajne sa používa spolu s koncovými jednotkami DSTA 171 alebo DSTA 181 a ich špeciálnymi predinštalovanými káblami.
Q: Čo spôsobuje nízky výstupný prúd na DSAO130 57210001-FG?
A: Nízky výstupný prúd je zvyčajne spôsobený nadmernou impedanciou zaťaženia, ktorá presahuje schopnosť modulu poskytovať výkon, alebo nedostatočným napätím vonkajšieho napájacieho zdroja.
