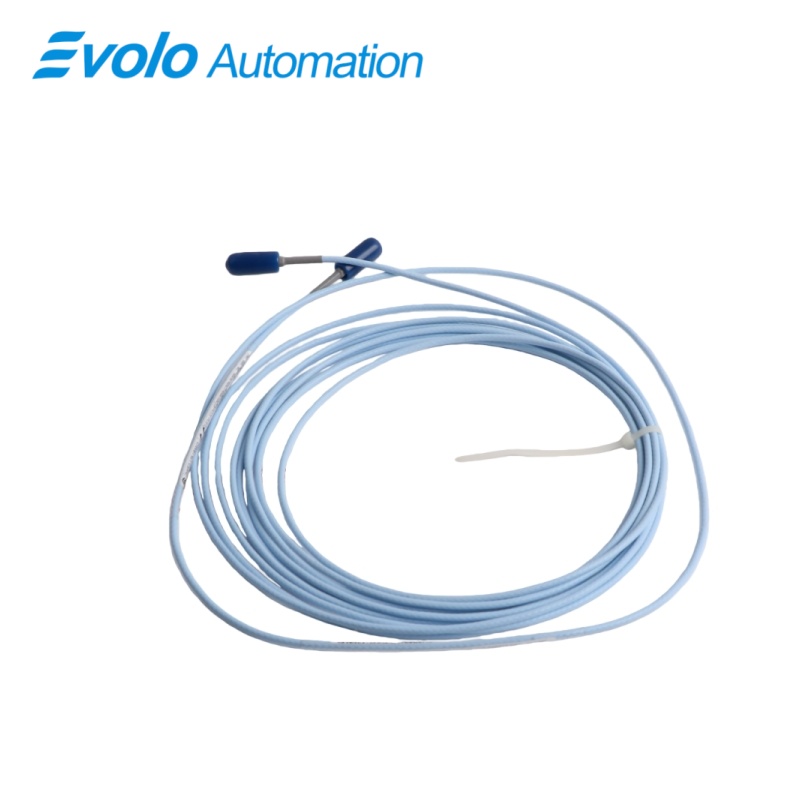

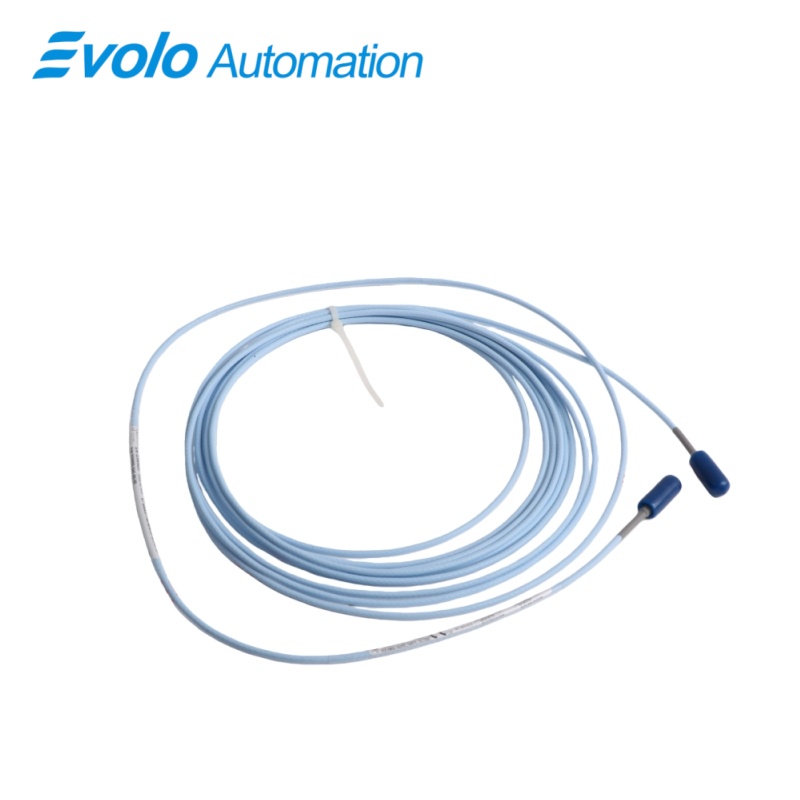

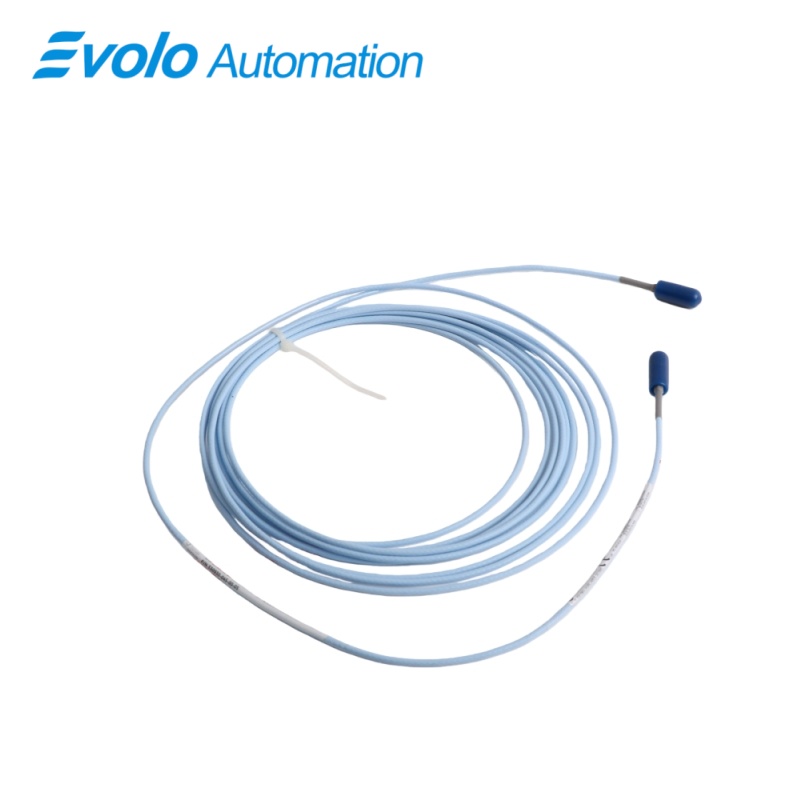

330930-045-00-05 3300 NSv predlžovací kábel

Prehľad

Miesto pôvodu:	USA
Názov značky:	Bently Nevada
Číslo modelu:	330930-045-00-05
Minimálne množstvo objednávky:	1
Podrobnosti o balení:	Originálny nový, uzatvorený v továrni
Čas dodania:	5-7 dní
Platobné podmienky:	T/T
Zásobovateľnosť:	Na sklade

Rýchly detail

Popis

Model 330930-045-00-05 je vysokej úrovne 3300 NSv predlžovací kábel navrhnutý spoločnosťou Bently Nevada na zabezpečenie bezproblémového prenosu signálu v rámci systému snímača blízkosti 3300 NSv. Tento konkrétny model má dĺžku 4,5 metra (14,8 stôp) a slúži ako kľúčové spojenie medzi sondou blízkosti 3300 NSv a snímačom 3300 NSv Proximitor. Kábel je špeciálne navrhnutý pre sériu „Narrow Surface“ (NSv) a zabezpečuje prenos vysokofrekvenčných vírivých prúdov s minimálnymi stratami, aj v prostrediach s obmedzenými montážnymi priestormi a malými vodivými cieľmi.

Kľúčovou vlastnosťou kábla 330930-045-00-05 je jeho špecializovaná konštrukcia. Tento rozšírený kábel 3300 NSv využíva koaxiálny miniatúrny konektorový systém ClickLoc, ktorý obsahuje vyhradený ochranný kryt konektora. Tento dizajn zabraňuje prenikaniu vlhkosti, oleja a priemyselných nečistôt do elektrického spojenia, čo je nevyhnutné na udržanie priemernej stupnice faktora (ASF) na hodnote 7,87 V/mm. Na rozdiel od bežných káblov je rozšírený kábel 3300 NSv optimalizovaný pre nízku kapacitu (69,9 pF/m) a presný DC odpor (0,220 Ω/m), čím sa zabezpečuje elektrická vyváženosť celého systému pre presné merania vibrácií a posunov.

Aplikácie

330930-045-00-05 sa primárne používa ako nevyhnutný prepojovací prvok v systémoch monitorovania malých rotačných strojov. Jeho dĺžka 4,5 metra umožňuje flexibilné vedenie káblov od sond umiestnených vo vnútri kompaktných odstredivých kompresorov alebo rýchloběžných čerpadiel ku vonkajšie montovaným snímačom Proximitor. Tým, že zabezpečuje integritu signálu na tejto vzdialenosti, predlžovací kábel 3300 NSv umožňuje presné zisťovanie rádiových vibrácií a axiálnej polohy u zariadení, pri ktorých nie je možné použiť štandardné sondy s priemerom 8 mm kvôli obmedzenému priestoru.

Tento kábel je kľúčovou súčasťou pri modernizácii a retrofitovaní starších systémov, najmä pri prechode zo starších transducerových systémov série 3000 alebo 7000 série 190 na modernú platformu 3300 NSv. Predlžovací kábel 3300 NSv zabezpečuje, že aktualizovaný merací reťazec spĺňa moderné normy API 670 pre presnosť signálu a teplotnú stabilitu, čím poskytuje spoľahlivú cestu dát pre softvér prediktívnej údržby v zariadeniach na výrobu elektrickej energie a petrochemických prevádzkach.

Je hojne využívaný v extrémne teplotne náročných priemyselných trásach, kde musia káble prechádzať cez horúce skrine parných turbín alebo studené vonkajšie prostredia. Vďaka širokému rozsahu prevádzkových teplôt až do +177 °C zabezpečuje kábel 330930-045-00-05 stabilné vibračné signály z kritických zariadení, ako sú parné turbíny alebo expanzné jednotky na zemný plyn. Predlžovací kábel 3300 NSv zabraňuje posunu signálu a zmenám impedancie, ktoré by inak mohli viesť k falošným poplachom alebo nepovšimnutiu mechanických porúch v náročných 24/7 priemyselných prevádzkach.

Špecifikácie

Konkurenčná výhoda

Presná impedančná prispôsobenosť a nízke straty signálu. Rozšírenie kábela 330930-045-00-05 má typickú kapacitu 69,9 pF/m a odpor vnútorného vodiča 0,220 Ω/m. Toto presné elektrické prispôsobenie je špeciálne kalibrované pre sériu predlžovacích káblov 3300 NSv, čo zabezpečuje, že snímač Proximitor dostane presný obraz signálu medzery. Tento technický predpoklad minimalizuje útlm signálu a umožňuje vysoce rozlišovacie monitorovanie malých mechanických pohybov.

Vynikajúca odolnosť voči vonkajšiemu prostrediu a teplotným výkyvom. Na rozdiel od bežných priemyselných káblov, ktoré sa môžu prasknúť alebo roztaviť, tento predlžovací kábel 3300 NSv spoľahlivo funguje v rozmedzí od -55 °C do +177 °C. Táto extrémna odolnosť voči teplote zabezpečuje, že kábel zostáva pružný a elektricky stabilný v aplikáciách s nízkymi aj vysokými teplotami. Poskytuje prirodzenú výhodu v ťažkých priemyselných odvetviach, ako je ropný a plynárenský priemysel, kde je dôležitá konzistencia prostredia pre dlhodobú ochranu majetku.

Bezpečný konektor ClickLoc s integrovanou ochranou Vrátanie miniaturizovaného koaxiálneho konektora ClickLoc s integrovaným ochranným prvkom zabezpečuje odolnosť proti vibráciám a tesnenie odolné voči vlhkosti. Tento konštrukčný prvok predlžovacieho kábla 3300 NSv zabraňuje „drgetaniu konektora“ a vzniku šumov signálu spôsobených mechanickými vibráciami alebo preniknutím kvapaliny. Zaručuje inštaláciu typu „zapoj a hneď funguje“, ktorá je robustná a ľahká na údržbu, čím výrazne skracuje čas potrebný na montáž senzorovej súpravy.
