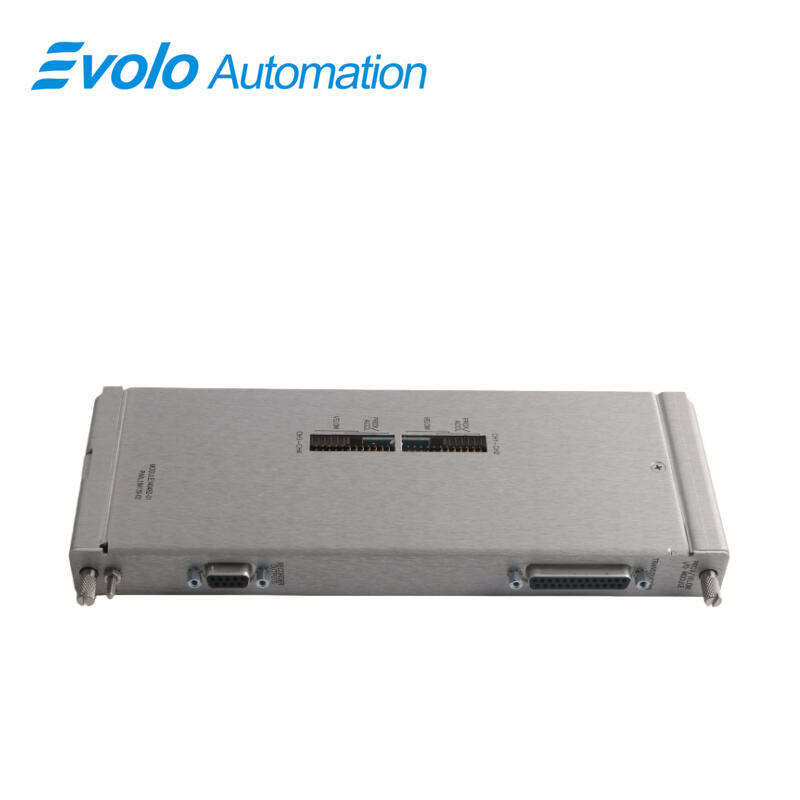

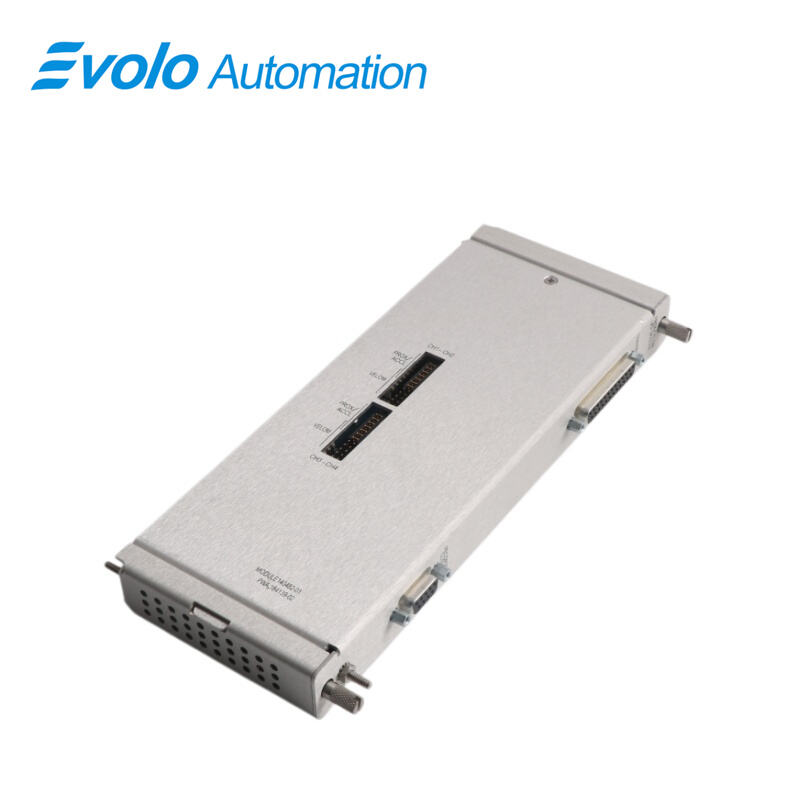

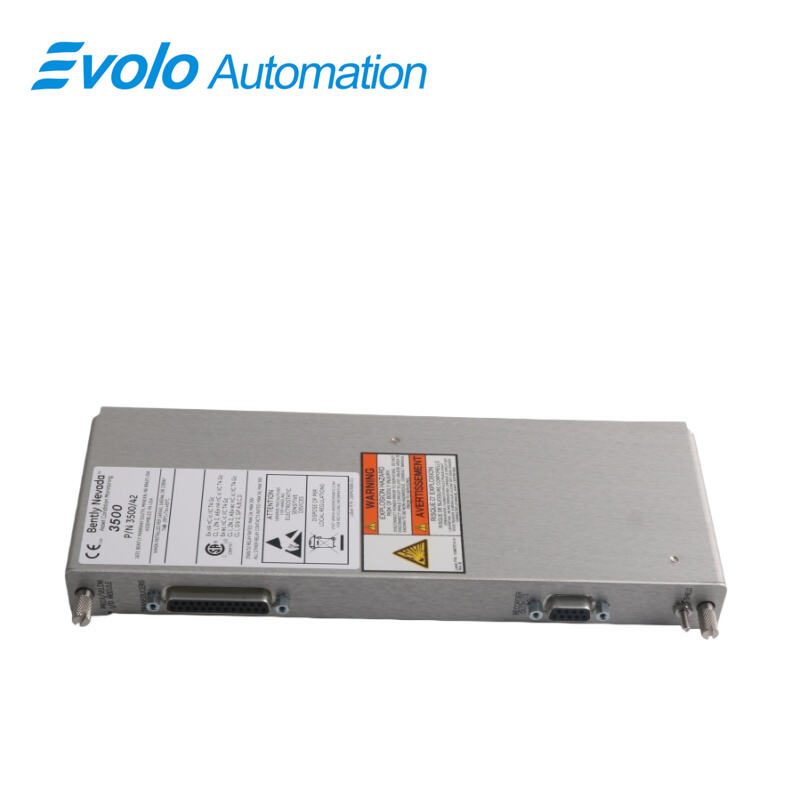

140482-01 Modul vstupov/výstupov pre snímače polohy/rýchlosti

Prehľad

Miesto pôvodu:	USA
Názov značky:	Bently Nevada
Číslo modelu:	140482-01
Podrobnosti o balení:	Originálny nový, uzatvorený v továrni
Čas dodania:	5-7 dní
Platobné podmienky:	T/T
Zásobovateľnosť:	Na sklade

Rýchly detail

Popis

To 140482-01 Modul vstupov/výstupov pre snímače polohy/rýchlosti je štvorkanálový Prox/Accel Velomitor určený pre priemyselnú automatizáciu a monitorovanie strojov. Každý kanál prijíma vstupy od blízkostných a seizmických snímačov a upravuje signály tak, aby poskytoval presné merania radiálnej vibrácie, axiálneho posunu, rozdielnej expanzie, zrýchlenia, absolútnej polohy hriadeľa a rýchlosti. Modul pracuje pri napájacím napätí 23,9 V, napájací prúd je 45,5 mA a typický príkon činí 1,09 W. Prevádzkové teploty sa pohybujú v rozsahu od –30 °C do +65 °C (–22 °F do +150 °F) pri vstupno-výstupných moduloch s vnútorným/ vonkajším ukončením a od 0 °C do +65 °C (32 °F do +150 °F) pri vstupno-výstupných moduloch s vnútornou bariérou; rozsah skladovacích teplôt je od –40 °C do +85 °C (–40 °F do +185 °F) a relatívna vlhkosť vzduchu môže dosiahnuť 95 % bez kondenzácie. Radiálna vibrácia sa meria pomocou užívateľom programovateľných priamych filtrov (–3 dB pri 4 Hz až 4000 Hz alebo 1 Hz až 600 Hz) a medzifiltrova (–3 dB pri 0,09 Hz), pričom Smax sa pohybuje od 0,125× do 15,8× násobku otáčok stroja. Presnosť merania axiálneho posunu a rozdielnej expanzie je typicky ±0,33 % z plného rozsahu a maximálne ±1 % z plného rozsahu; priamym filtrom je –3 dB pri 1,2 Hz a medzifiltrom –3 dB pri 0,41 Hz. 140482-01umožňuje konfigurovateľné nastavenia varovných a kritických hodnôt prostredníctvom softvéru 3500 Rack Configuration Software, čím poskytuje automatizovanú ochranu a hlásenie kritických parametrov strojov.

Aplikácie

Monitorovanie radiálnej vibrácie rotujúcich strojov

To 140482-01meria radiálnu vibráciu pomocou priamych filtrov, ktoré môže používateľ programovať v rozsahu od 4 Hz do 4000 Hz alebo od 1 Hz do 600 Hz s presnosťou ±1 %. Medzifiltry s útlmom –3 dB pri 0,09 Hz zabezpečujú presnú nízkofrekvenčnú odpoveď. To umožňuje operátorom detegovať nerovnováhu hriadeľa, nesúhlas osí alebo opotrebovanie ložiskov v turbínach a kompresoroch prevádzkovaných v rozsahu otáčok od 60 cpm do 15,8-násobku prevádzkovej rýchlosti.

Sledovanie axiálneho posunutia a rozdielnej expanzie

To 140482-01meria polohu axiálneho posunutia a rozdielnú expanziu s priamym filtrom s útlmom –3 dB pri 1,2 Hz, medzifiltrom s útlmom –3 dB pri 0,41 Hz a typickou presnosťou ±0,33 % z plného rozsahu (maximálne ±1 %). Citlivosť rampy pre rozdielnú expanziu sa pohybuje v rozsahu od 0,394 V/mm do 7,874 V/mm v závislosti od vstupu, čo umožňuje sledovanie tepelnej expanzie v strojoch za vysokého zaťaženia.

Meranie zrýchlenia a rýchlosti

To 140482-01podmienky signálov zrýchlenia a rýchlosti prostredníctvom vektorových filtrov 1X a 2X (minimálna útlmenie –57,7 dB), pričom Smax je nastaviteľný v rozsahu od 0,125× do 15,8× prevádzkovej rýchlosti. To umožňuje presné monitorovanie mechanických vibrácií pre automatizované riadenie a prediktívnu údržbu.

Poskytuje údaje o absolútnej polohy hriadeľa a excentricite

Spracovaním vstupov blízkostných snímačov 140482-01vypočíta údaje o absolútnej polohe hriadeľa a excentricite platné pre rýchlosti stroja od 240 cpm do 60 000 cpm. To podporuje overenie zarovnania v reálnom čase a monitorovanie medzier pre rýchlobehové rotory.

Generuje automatické upozornenia pre kritické parametre

Pomocou softvéru na konfiguráciu stojanu 3500 140482-01umožňuje nastaviť prahy upozornenia a nebezpečenstva v rozsahu 0–100 % plného rozsahu. Presnosť alarmu je v rámci ±0,13 % požadovanej hodnoty, čo umožňuje okamžitú reakciu na nezvyčajné podmienky vibrácií alebo posunov.

Špecifikácie

Konkurenčná výhoda

Vysoká presnosť merania

Presnosť priameho filtra ±1 %, presnosť merania medzery/rozdielnej expanzie ±0,33 % z plného rozsahu (typicky ±1 % maximálne) a rozsah Smax od 0,125× do 15,8× prevádzkovej rýchlosti poskytujú vysokej presnosti údaje o stroji pre riadenie procesov.

Široký operačný rozsah

To 140482-01prevádzkuje sa v rozsahu teplôt od –30 °C do +65 °C (–22 °F do +150 °F) s modulmi vstupno-výstupných obvodov s internou/externou ukončovacou impedanciou a v rozsahu od 0 °C do +65 °C (32 °F do +150 °F) s modulmi vstupno-výstupných obvodov s internou bariérou, čo umožňuje prevádzku v náročných priemyselných prostrediach.

Nízke spotrebovanie energie

Prevádzkuje sa pri napätí 23,9 V a prúde 45,5 mA s typickou spotrebou výkonu 1,09 W, 140482-01minimalizuje spotrebu energie pri neustálom monitorovaní až štyroch kanálov kritických údajov o stroji.

Flexibilná konfigurácia

Užívateľom programovateľné priame filtre (4 Hz – 4000 Hz alebo 1 Hz – 600 Hz), filtre medzery (-3 dB pri 0,09 Hz) a vektorové filtre umožňujú prevádzkovateľom prispôsobiť 140482-01na konkrétne typy strojov a rýchlosti bez zmeny hardvéru.
