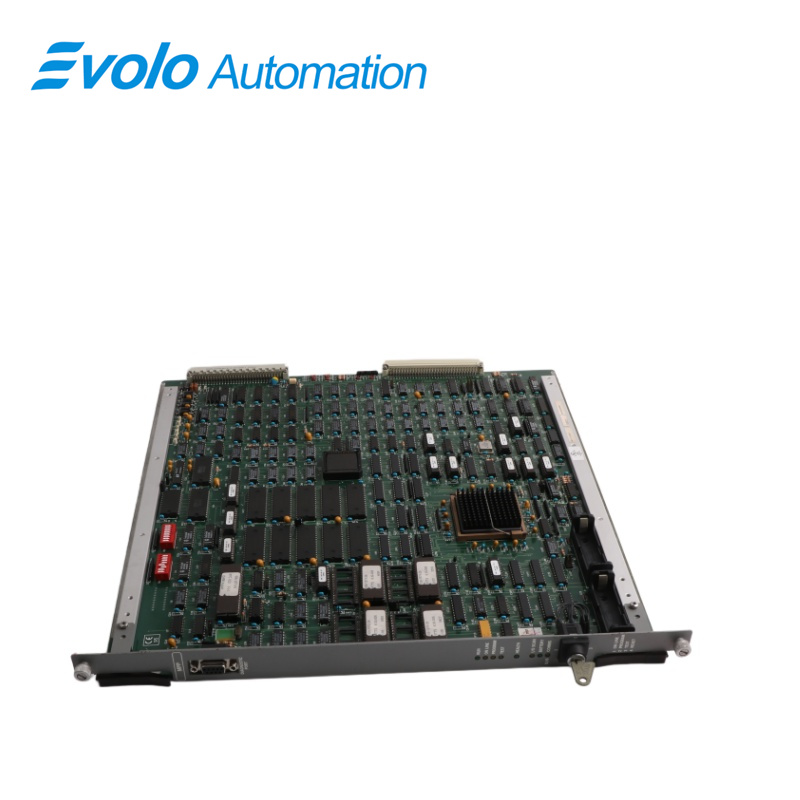

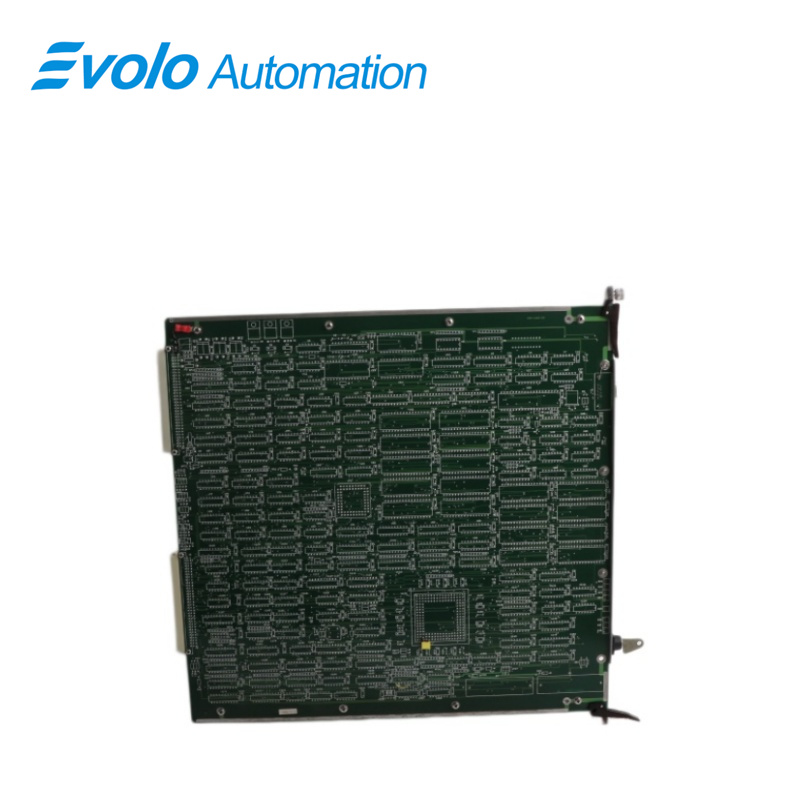

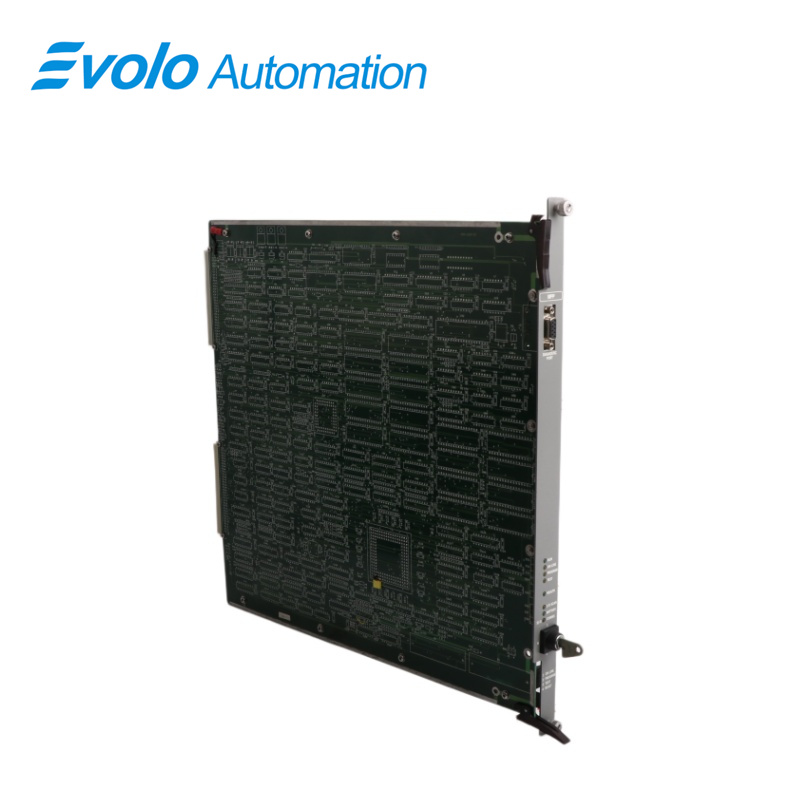

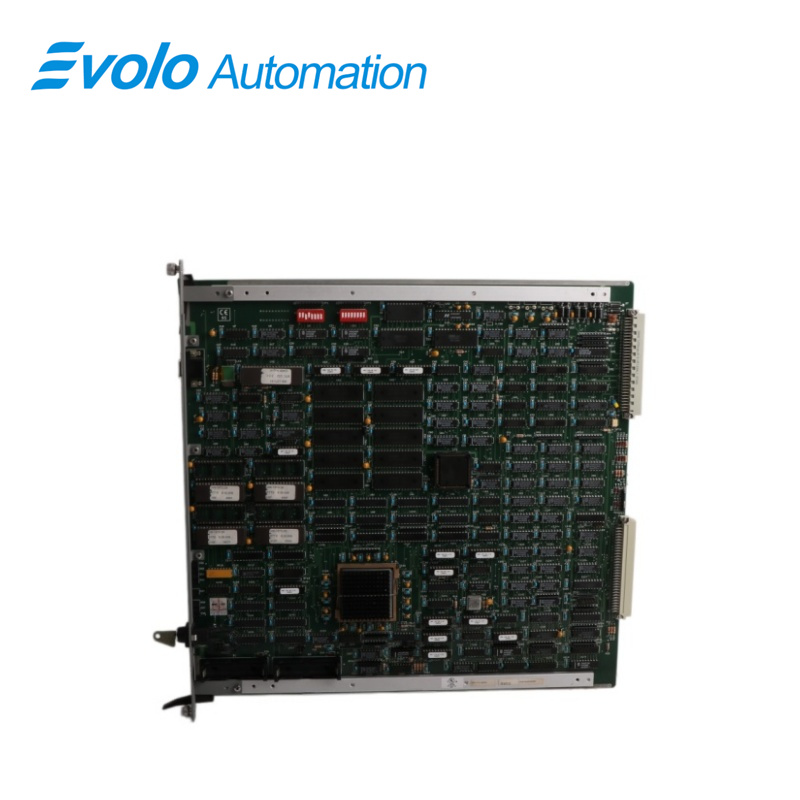

Процессорный модуль MPP SC300E-MPP

Обзор

Место происхождения:	Швеция
Название бренда:	АББ
Номер модели:	MPP SC300E-MPP
Подробности упаковки:	Оригинал, новый, в заводской упаковке
Время доставки:	5-7 дней
Условия оплаты:	T/T
Способность поставки:	В наличии

Технические требования

Описание

ABB MPP SC300E-MPP является центральным основным модулем процессора системы безопасности Triguard SC300E. Предназначен для приложений высокой надёжности до уровня SIL 3; данный модуль представляет собой ядро интеллекта, отвечающее за выполнение логики безопасности, непрерывную самодиагностику и управление синхронизированной связью по магистрали контроллера.

Области применения

Нефтеперерабатывающие заводы: в качестве ядра системы аварийного отключения (ESD) управляют реакторами высокого давления и системами факельного сжигания.

Крупные химические предприятия: обеспечивают критически важные блокировки безопасности при управлении экзотермическими реакциями.

Атомные и тепловые электростанции: реализуют логику безопасности системы управления горелками котла (BMS).

Функции

Опрос входов и выходов

Диагностика для выявления внутренних неисправностей, отключений питания, согласования результатов голосования и состояния микропроцессора модуля процессора

Отслеживание мероприятий по техническому обслуживанию, например, горячего ремонта

Обнаружение скрытых неисправностей в модулях ввода-вывода

Выполнение логики безопасности и управления

Сбор данных и фиксация последовательности событий (SOE) для передачи на рабочую станцию оператора

Светодиодные индикаторы

Светодиоды на передней панели загораются для индикации следующих состояний:

RUN (зелёный): модуль процессора работает (согласно сигналу выхода надзорного сторожевого таймера микропроцессора)

ON-LINE (жёлтый): модуль процессора подключён к системе

PROGRAM (жёлтый): модуль процессора находится в режиме программирования

ТЕСТ (желтый): Зарезервировано для будущего использования

СОСТОЯНИЕ (зеленый): Микропроцессор работает (согласно сигналу стробирования адреса микропроцессора, отслеживаемому схемой)

СКАНИРОВАНИЕ ВВОДА/ВЫВОДА (желтый): Выполняется сканирование модулей ввода/вывода

АККУМУЛЯТОР (зеленый): Резервные аккумуляторы (1 или 2) исправны

SIO-СВЯЗЬ (желтый): Выполняется сканирование последовательного модуля ввода/вывода

Диагностика в автономном режиме/при запуске

При первом включении питания MPP контроллера SC300E выполняются следующие диагностические процедуры:

Инициализация всей ОЗУ с статической выборкой (SRAM)

Проверка конфигурации и объема памяти

Копирование RTTS и логики приложения в ОЗУ с статической выборкой (SRAM)

Пересчет и проверка контрольных сумм всех программ

Конфигурация и контрольные суммы соседних модулей обработки данных (MPP) считаны и подтверждены

Инициализация регистров синхронизации

Регистры синхронизации соседних процессоров считаны

Один из процессоров приостанавливает свою работу, ожидая завершения диагностических процедур запуска двумя другими модулями обработки данных (MPP).
