Трехфазное реле контроля CM-MPS.21S 1SVR730885R3300, Китай — производители, поставщики и заводы по выпуску трехфазных реле контроля CM-MPS.21S 1SVR730885R3300

Обзор

Место происхождения:	Швеция
Название бренда:	АББ
Номер модели:	CM-MPS.21S 1SVR730885R3300
Подробности упаковки:	Оригинал, новый, в заводской упаковке
Время доставки:	5-7 дней
Условия оплаты:	T/T
Способность поставки:	В наличии

Технические требования

Параметры	Значение
Модель	CM-MPS.21S 1SVR730885R3300
Тип	Трехфазное реле контроля
Функции	Контроль перенапряжения/пониженного напряжения, обрыва фазы, нарушения баланса фаз, последовательности фаз, обрыва нейтрали
Диапазон измерения (L–N)	180–280 В переменного тока
Диапазон времени	Время срабатывания: 0 с (вкл./выкл.)
Номинальное напряжение питания (Us)	180–280 В переменного тока (L–N)
Номинальная частота	50/60 гц
Выход	2 контакта Н/З
Тип терминала	Винтовые терминалы
Номинальный рабочий ток AC-12 (230 В)	4 A
Номинальный рабочий ток AC-15 (230 В)	3 А
Номинальный рабочий ток DC-12 (24 В)	4 A
Номинальный рабочий ток DC-13 (24 В)	2 A
Минимальная коммутируемая мощность	24 В, 10 мА
Номинальное импульсное напряжение	Вход: 6 кВ, выход: 4 кВ
Номинальное изоляционное напряжение	Вход/выход: 600 В; выход 1/выход 2: 300 В
Степень защиты	Корпус IP50, клеммы IP20
Категория перенапряжения	III
Степень загрязнения	3
Защита от короткого замыкания	Предохранители: НЗ 6 А, НО 10 А
Электрическая долговечность	AC-12: 100 000 циклов
Механическая прочность	30 000 000 циклов
Способность к подключению	Гибкий провод: 0,5–2,5 мм²; Жёсткий провод: 0,5–4 мм² (различные комбинации)
Момент затяжки	0,6–0,8 Н·м
Длина зачистки провода	8 мм
Рекомендуемая отвёртка	4,5 / 0,8 × 4 / Pozidriv 1
Положение установки	1–6
Монтаж на DIN-рейку	TH35-7.5 / TH35-15 (МЭК 60715)
Стандарты	CAN/CSA C22.2 № 14, МЭК/EN 63000, МЭК/EN 60255-27, МЭК/EN 61000-6-2, МЭК/EN 61000-6-3, UL 508
Размеры (Ш x В x Г)	22,5 × 85,6 × 103,7 мм
Вес	0,146 кг
Максимальное рабочее напряжение UL/CSA	300 В переменного тока (выходная цепь)
Номинальные параметры контактов UL/CSA	B300
Способность к подключению UL/CSA	Гибкий провод — от 18 до 14 AWG; жёсткий провод — от 20 до 12 AWG
Момент затяжки UL/CSA	7,08 дюйм·фунт
Для управления вспомогательными устройствами, соответствие стандартам UL/CSA	B300
Воспламеняемость	Ul94 v-0
Температура окружающей среды	Рабочий диапазон температур: от −25 °C до +60 °C; Диапазон температур хранения: от −40 °C до +85 °C
Максимальная высота эксплуатации	2000 м (без снижения номинальных параметров)

Описание

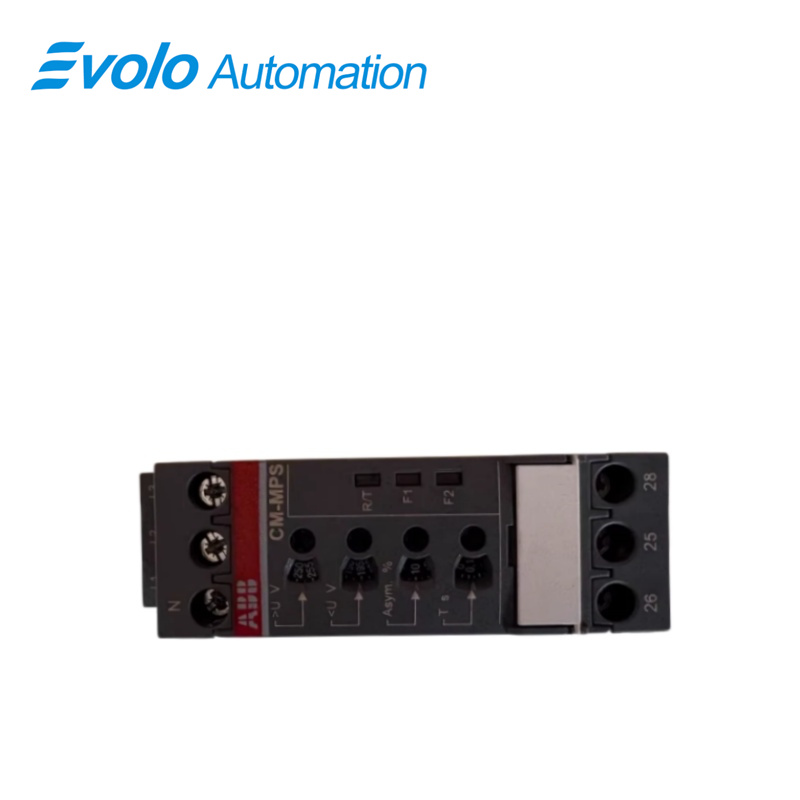

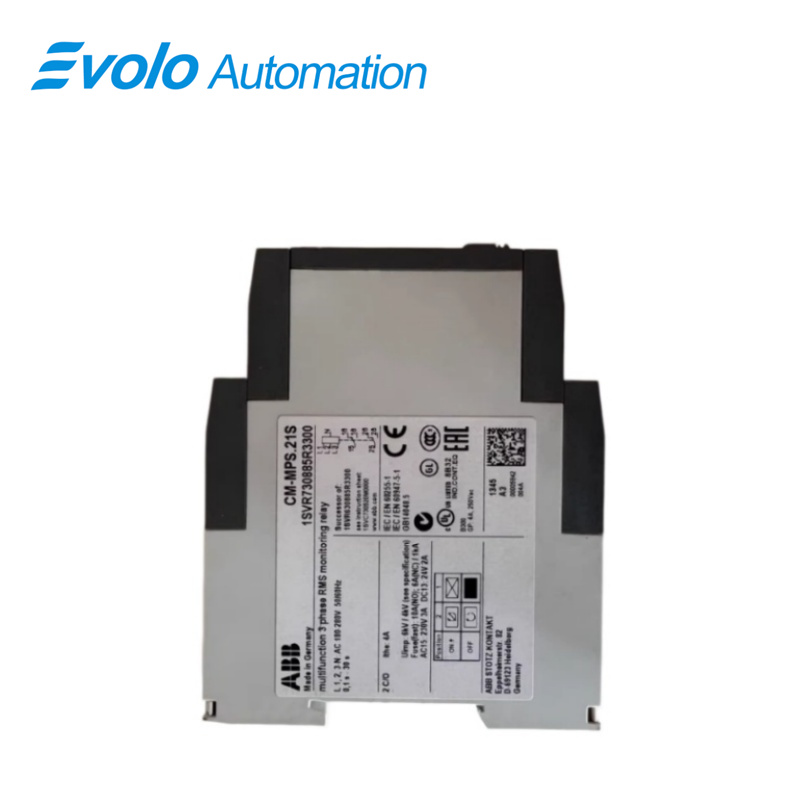

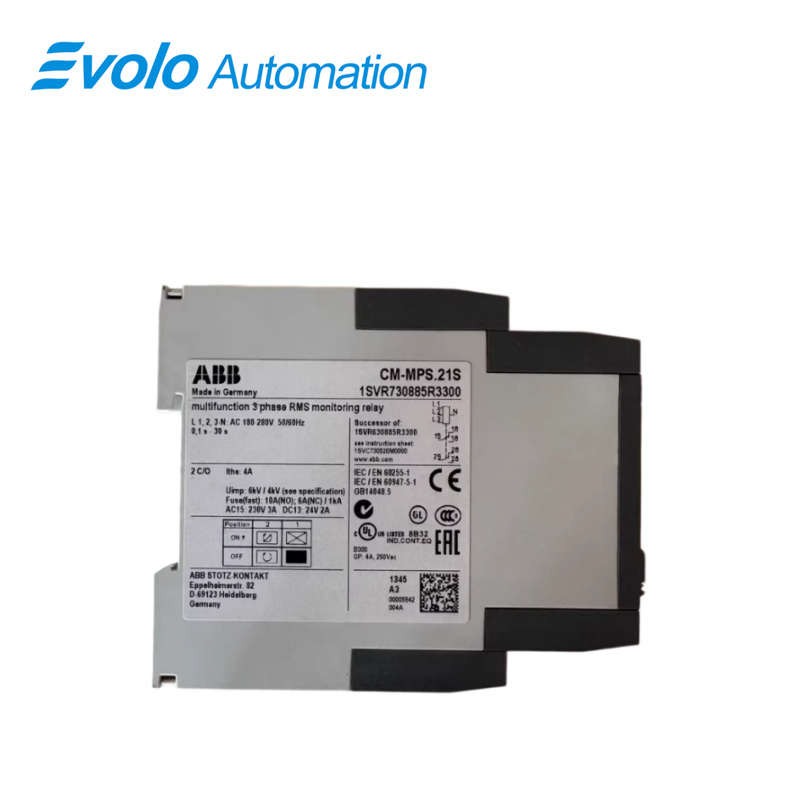

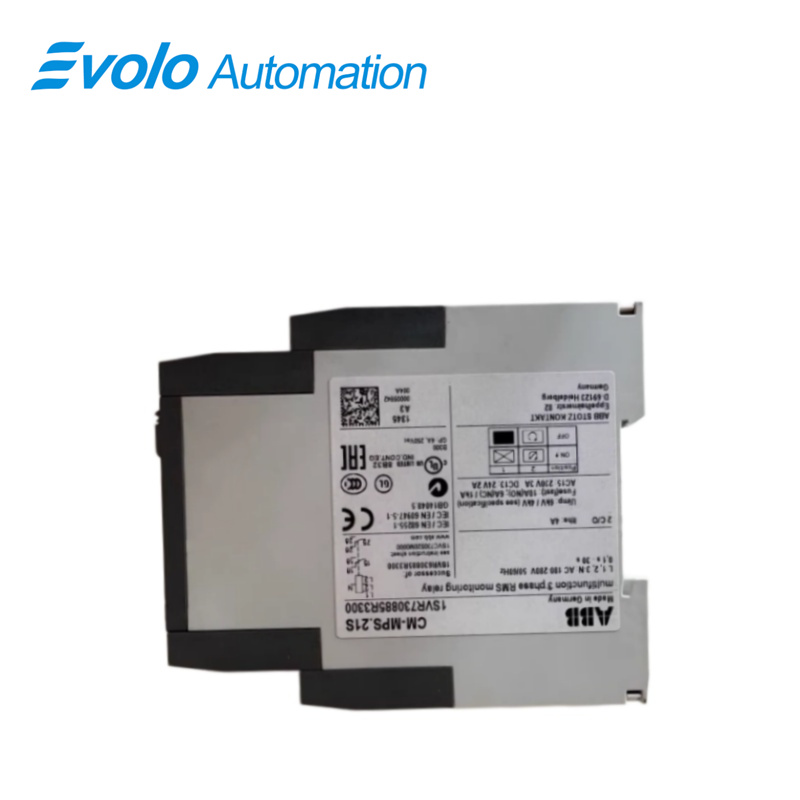

Трубы CM-MPS.21S 1SVR730885R3300 является многофункциональным реле из линейки трёхфазных контроллеров CM. Оно работает при номинальном напряжении питания управления / измерительном трёхфазном напряжении 180–280 В переменного тока, 50/60 Гц, и оснащено выходом 2 переключающих контакта (SPDT) с номинальными параметрами контактов 250 В / 4 А. Данное реле также подходит для контроля однофазной сети. Оно контролирует все параметры фаз: превышение и понижение напряжения, нарушение баланса фаз, обрыв фазы, а также обрыв нейтрального провода. Соответствующие пороговые значения регулируются. Возможен выбор функции контроля последовательности фаз, а также задержки срабатывания при включении или выключении. Задержка срабатывания регулируется в диапазоне от мгновенного срабатывания до 30 с (0, 0,1–30 с). В качестве аксессуара доступна прозрачная крышка с возможностью опломбирования для защиты от несанкционированных изменений. Устройство оснащено винтовой технологией подключения с двухкамерными зажимными клеммами типа «клетка».

Области применения

Производители лифтов: контроль последовательности фаз питания для предотвращения реверсирования двигателя лифта и связанных с этим аварийных ситуаций.

Пищевые предприятия: защита двигателей мешалок и конвейерных лент от перегорания из-за нестабильного напряжения.

Насосные станции / станции водоподготовки: контроль двигателей глубинных скважинных насосов на предмет потери фазы для предотвращения холостого хода или перегрузки.

Системы отопления, вентиляции и кондиционирования воздуха (HVAC): обеспечение работы крупных компрессоров в пределах нормальных диапазонов напряжения.

Текстильные фабрики: использование самоблокирующихся клемм для обеспечения долговременно надёжных электрических соединений в условиях высокой влажности.

Конкурентное преимущество

Соединение S-диапазона: по сравнению с винтовыми клеммами эффективность монтажа повышается на 50 %, а надёжность в условиях вибрации выше.

Измерение истинного среднеквадратичного значения (True RMS): точный контроль возможен даже в несинусоидальных сетях питания (содержащих гармоники).

Многофункциональная интеграция: один модуль объединяет пять функций контроля, что значительно экономит место на DIN-рейке и снижает закупочные затраты.

Прозрачная защитная крышка: панель оснащена герметично закрываемой прозрачной крышкой, предотвращающей несанкционированное изменение настроек посторонними лицами.

Часто задаваемые вопросы

Вопрос: Что такое технология «Easy Connect» в CM-MPS.21S 1SVR730885R3300 ?
Ответ: Это технология подключения проводов с разъёмным соединением от компании ABB. Для подключения не требуется отвёртка: достаточно просто вставить провод и зафиксировать его на месте. Эта технология идеально подходит для заводских условий, где часто возникают вибрации.

Вопрос: может ли CM-MPS.21S 1SVR730885R3300 мониторинге систем на 380 В или 480 В?
Ответ: Нет. Данная модель (.21S) рассчитана на напряжение 180–280 В. Для систем на 380–480 В выберите модель CM-MPS.41S.

В: Почему CM-MPS.21S 1SVR730885R3300 реле по-прежнему сообщает об ошибке, несмотря на правильную последовательность фаз?
Ответ: Проверьте настройку параметра «Асимметрия». Если разница напряжений между фазами превышает заданный процент, реле также сработает.

Вопрос: может ли CM-MPS.21S 1SVR730885R3300 работает без нулевого провода?
Ответ: Да, устройство предназначено для трёхфазных трёхпроводных систем и не требует наличия нулевого провода.

Вопрос: Какова цель установки времени задержки на CM-MPS.21S 1SVR730885R3300 ?
A: Он фильтрует мгновенные колебания напряжения (всплески) в электросети, предотвращая частые ложные срабатывания реле.
