330703-000-026-10-01-05 Датчики близости 3300 XL 11 мм

Обзор

Место происхождения:	США
Название бренда:	Bently Nevada
Номер модели:	330703-000-026-10-01-05
Минимальное количество заказа:	1
Подробности упаковки:	Оригинал, новый, в заводской упаковке
Время доставки:	5-7 дней
Условия оплаты:	T/T
Способность поставки:	В наличии

Быстрая подробность

Описание

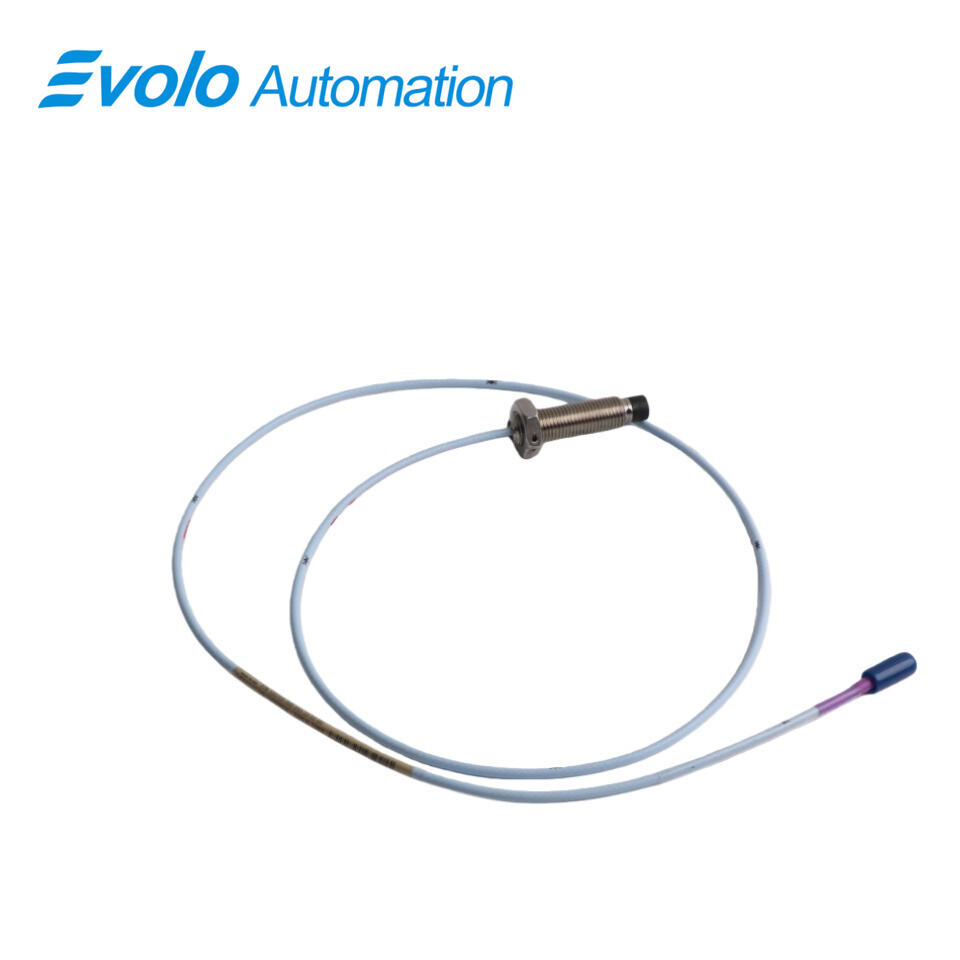

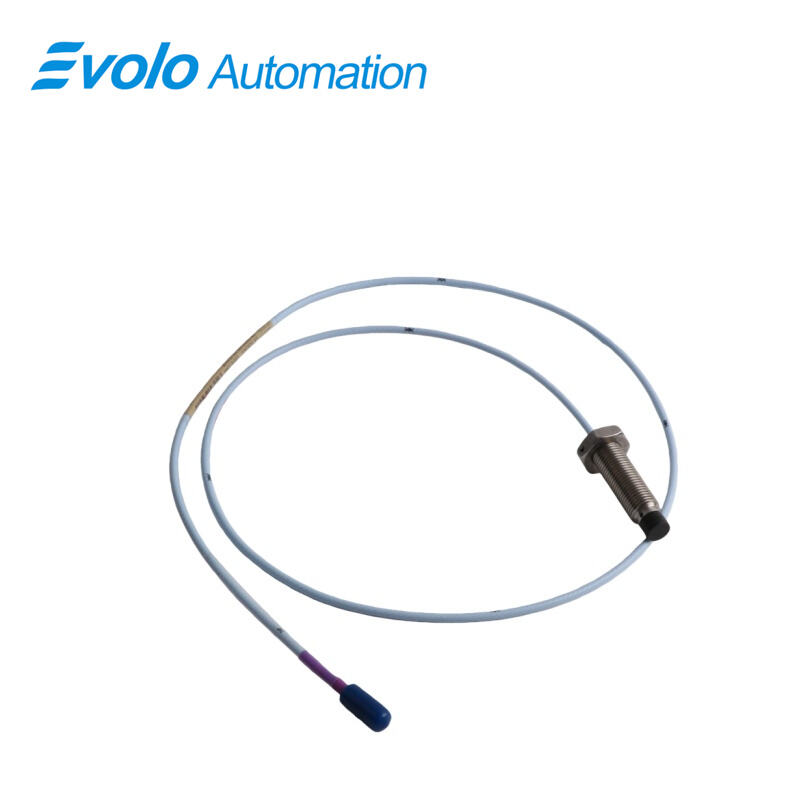

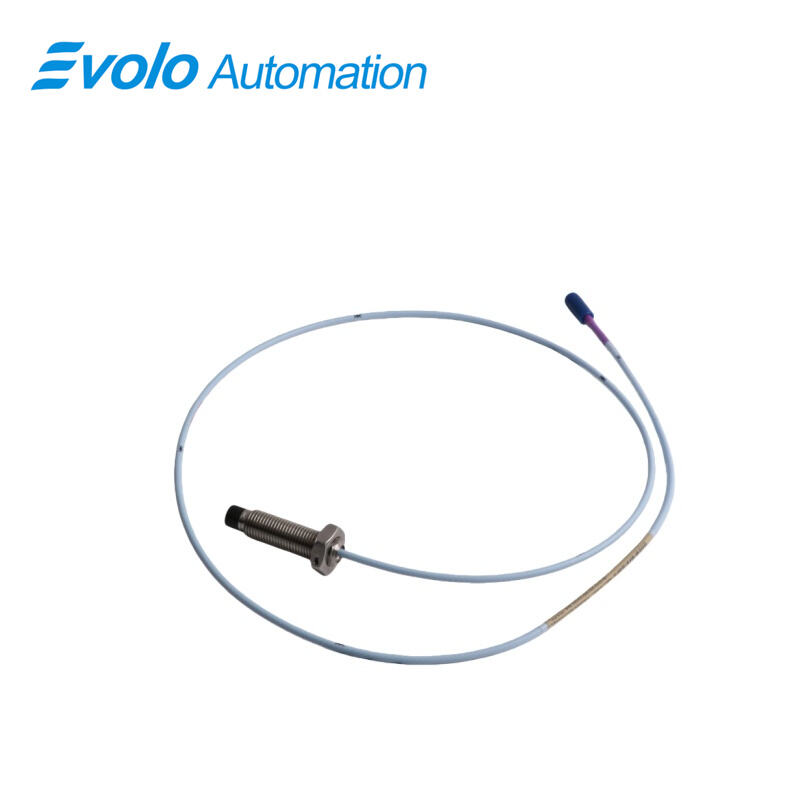

Датчики близости 330703-000-026-10-01-05 серии 3300 XL 11 мм представляют собой передовое достижение в технологии вихретокового зондирования, специально разработанное для превосходства над устаревшими моделями оборудования. Являясь ключевым элементом современной линейки датчиков близости 3300 XL 11 мм, данная модель служит окончательной заменой более ранних систем датчиков 7200-й серии с размерами 11 мм и 14 мм. Переход на платформу датчиков близости 3300 XL 11 мм — это комплексный процесс; поскольку электрические характеристики значительно отличаются от предыдущих поколений, каждый компонент контура — включая зонд, удлинительный кабель и датчик Proximitor — должен быть заменён на специализированное оборудование 3300 XL 11 мм, чтобы обеспечить точные данные о вибрации и положении.

Интеграция датчиков ближнего поля 330703-000-026-10-01-05 3300 XL 11 мм также требует оценки существующей стойки инфраструктуры. Для тех, кто использует систему мониторинга 3500, необходимо обновить программное обеспечение конфигурации на версию, которая явно поддерживает датчики ближнего поля 3300 XL 11 мм в качестве допустимого типа входного сигнала. Это обновление программного обеспечения жизненно важно для правильного преобразования напряжения в инженерные единицы. Кроме того, если на вашем объекте продолжает работать старая система мониторинга 3300, может потребоваться физическая модификация оборудования, чтобы обеспечить совместимость с профилем сигнала датчиков ближнего поля 3300 XL 11 мм. Рекомендуется проконсультироваться с сертифицированным служащим, чтобы обеспечить бесперебойную интеграцию 330703-000-026-10-01-05 с логикой вашей защитной реле.

Механическое превосходство датчиков приближения 330703-000-026-10-01-05 3300 XL 11 мм очевидно благодаря их прочной конструкции и запатентованным конструктивным решениям. Эта модель оснащена методом формовки с высокой прочностью TipLoc и надежным креплением кабеля CableLoc, обеспечивающим высокую силу натяжения 330 Н (75 фунт-силы).

Применения

1. Мониторинг осевого усилиния с увеличенным диапазоном

Основное применение этого датчика 11 мм — контроль осевого ( thrust ) положения крупных вращающихся валов. С впечатляющим линейным диапазоном 4,0 мм (160 mils), он обеспечивает удвоенное расстояние чувствительности по сравнению со стандартными датчиками. Это особенно важно для крупных турбин и компрессоров, где смещение вала может превышать пределы, допустимые для более мелких датчиков. Он гарантирует, что ротор остается в допустимых продольных пределах, предотвращая катастрофические внутренние столкновения между вращающимися и неподвижными деталями.

2. Контроль радиальных колебаний на валах большого диаметра

Модель 330703-000-026-10-01-05 часто используется для измерения радиальных вибраций в крупных машинах с гидродинамическими подшипниками. Увеличенный диаметр наконечника 11 мм обеспечивает лучшее «усреднение» поверхности вала, что минимизирует влияние электрических и механических биений (царапины или металлургические включения). Это позволяет получать более чистый сигнал для контроля орбиты вала и выявления ранних признаков дисбаланса или несоосности в энергетических установках промышленного масштаба.

3. Компактная установка в ограниченных подшипниках

Несмотря на большой размер чувствительного наконечника, данная модель имеет очень компактную общую длину корпуса 26 мм (приблизительно 1,0 дюйма) и 0 мм недюймовой части. Это делает её идеальным выбором для применений с «коротким доступом», где монтажное пространство крайне ограничено. Обычно устанавливается в низкопрофильные крышки подшипников или специальные внутренние кронштейны, где более длинный корпус зонда может мешать внутренним конструктивным элементам машины.

4. Защита в условиях взрывоопасных и высокотемпературных сред

Оснащенный несколькими сертификатами (CSA, ATEX, IECEx), этот зонд специально разработан для опасных промышленных зон, таких как нефтеперерабатывающие заводы и морские платформы. Благодаря широкому диапазону рабочих температур от -55 °C до +175 °C, его можно устанавливать глубоко внутри «горячих зон» паровых турбин. Корпус из нержавеющей стали AISI 303/304 и наконечник из PPS обеспечивают химическую и термостойкость, необходимую для стабильной работы с выходным сопротивлением 50 Ом, даже при воздействии горячих синтетических смазок.

Характеристики

Конкурентное преимущество

1. Лучший в отрасли линейный диапазон 4,0 мм

Наиболее значительное конкурентное преимущество этого зонда с диаметром 11 мм — это линейный диапазон 4,0 мм (160 мил), который в точности вдвое превышает возможности стандартных зондов с диаметром 8 мм. Расширенная зона чувствительности позволяет точно отслеживать большие осевые смещения и радиальные колебания с высокой амплитудой, которые вызвали бы «затыкание» или насыщение у более мелких датчиков. Это делает его предпочтительным выбором для крупных паровых турбин и тяжёлых промышленных роторов, где допустимые зазоры для перемещения вала больше.

2. Ультракомпактный корпус для установки в условиях ограниченного пространства

Несмотря на мощный чувствительный наконечник диаметром 11 мм, данная модель имеет исключительно короткую общую длину корпуса — 26 мм (приблизительно 1 дюйм). На конкурентном рынке промышленных датчиков крайне редко встретить зонд, сочетающий широкий линейный диапазон с таким миниатюрным корпусом. Благодаря этой «укороченной» конструкции инженеры могут устанавливать датчики с большим диапазоном в условиях крайней стеснённости — например, внутри корпусов подшипников или внутренних коробок передач, куда стандартные по размеру зонды просто не помещаются.

3. Экстремальная тепловая стабильность и устойчивость

В то время как многие электронные датчики дают сбой или выходят из строя при повышении температуры, модель 330703-000-026-10-01-05 рассчитана на непрерывную работу в диапазоне от -55 °C до +175 °C. Такой широкий температурный диапазон гарантирует, что зонд сохраняет свою калибровку и целостность выходного сигнала даже при установке в самых горячих участках турбины. Низкая чувствительность к питанию (<2 мВ изменение) дополнительно обеспечивает, что колебания температуры источника питания не внесут шумов в критически важные данные защиты оборудования.

4. Соответствие международным стандартам безопасности с наличием множества сертификатов

Этот зонд поставляется с несколькими сертификатами (включая ATEX, IECEx и CSA), что обеспечивает очевидное преимущество для международных проектов. В отличие от несертифицированных датчиков, данная модель может использоваться в опасных зонах по всему миру без необходимости вносить изменения в оборудование в зависимости от региона. Это упрощает управление запасами для международных операторов и гарантирует соответствие системы измерения самым строгим международным стандартам взрывозащиты и intrinsic safety.
