Siemens 3RK1903-0AA00 SIMATIC ET 200S Modul Terminal TM-P15 S27-01 pentru PM-D

Prezentare generală

SIEMENS SIMATIC ET 200S Pornitori de motoare

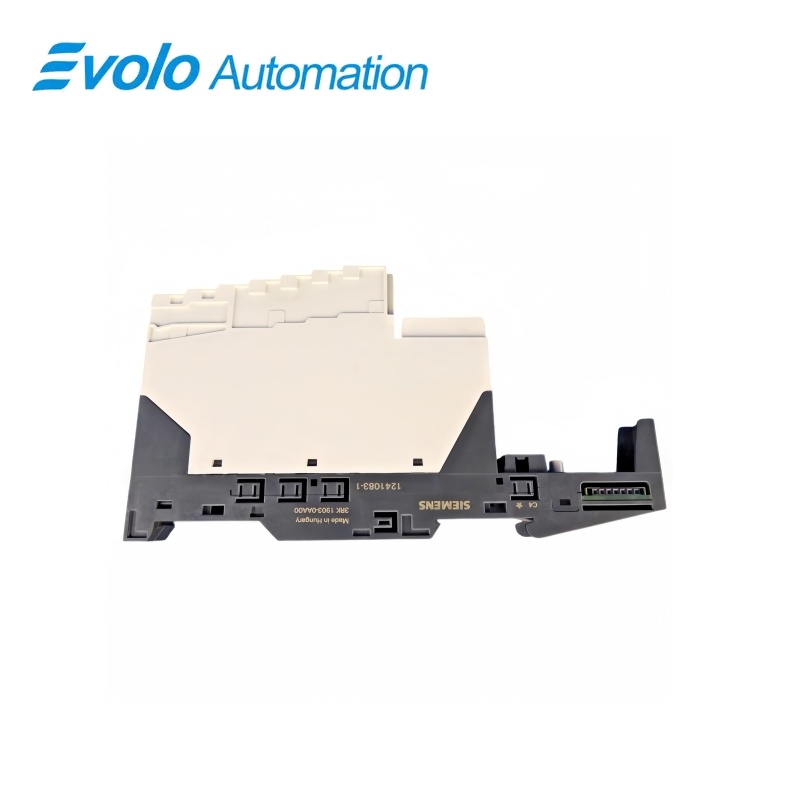

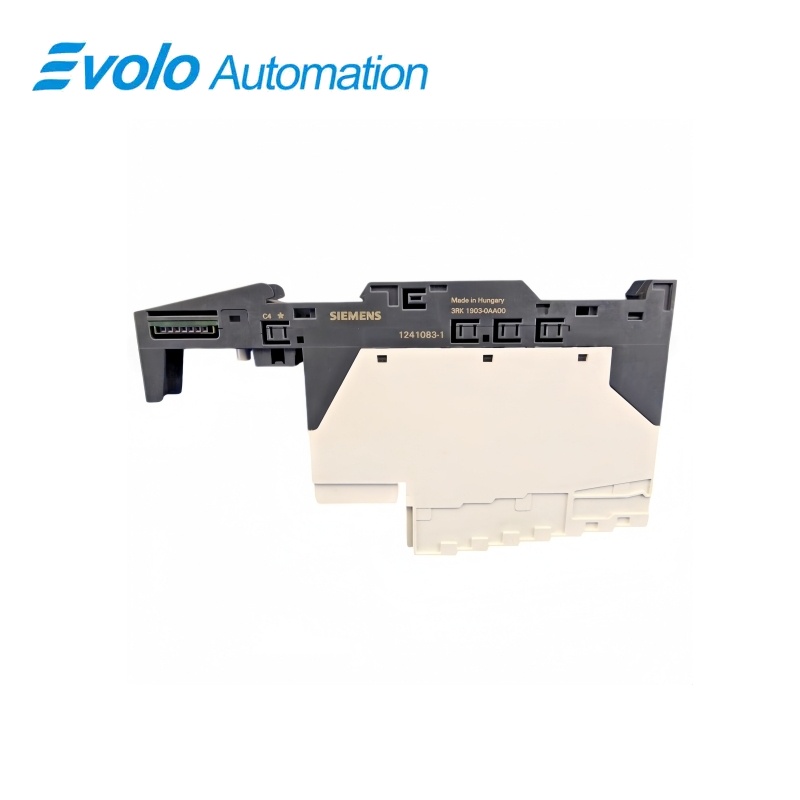

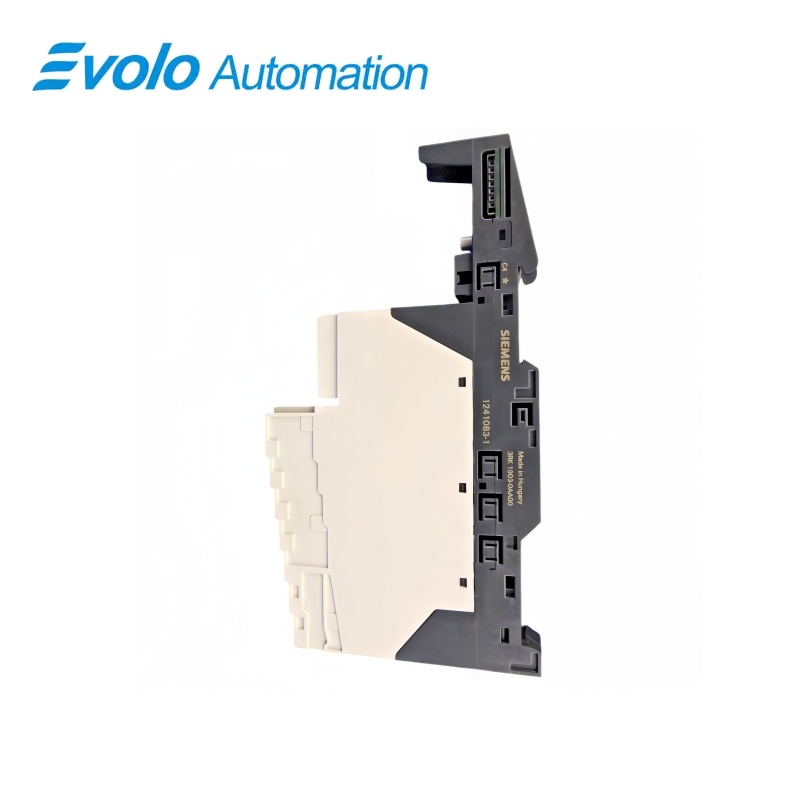

3RK1903-0AA00 SIMATIC ET 200S TM-P15 S27-01 Modul terminal pentru PM-D

O bază cu terminale filetate pregătită pentru cablare pentru modulul de alimentare PM-D, cu surse separate pentru electronică și contactor, terminale de trecere în buclă pereche și o carcasă de închidere inclusă.

La prima vedere

Marcă	Siemens
Model	3RK1903-0AA00
Tip produs	Modul terminal pentru modulul de alimentare PM-D
Funcție principală	Alimentarea și legarea în buclă a grupurilor de potențial U1 și U2
Aplicație	Asamblări de pornitori de motoare ET 200S

Două surse de comandă

U1 alimentează partea electronică, iar U2 alimentează circuitul contactorului.

Cablu de tip buclă

Terminalele pereche transmit potențialele corespunzătoare la următoarea conexiune.

Continuitate AUX1

AUX1 trece prin bază fără acces la terminal.

Prezentare generală a produsului

3RK1903-0AA00 este modulul de terminale TM-P15 S27-01 pentru modulul de alimentare ET 200S PM-D, oferind baza de racordare pentru alimentarea electronică U1 și pentru alimentarea contactorului U2.

Baza constă dintr-un suport și un bloc de borne cu șuruburi și poate fi cablată în prealabil, iar punctele de conexiune pereche permit buclarea potențialelor asociate prin ansamblu.

Atenția la comandă: Utilizați combinația dintre modulul PM-D și baza de terminale, mențineți funcțiile U1 și U2 distincte și adaptați pregătirea conductorilor și cuplul de strângere la limitele bornei.

Funcții cheie

Alimentare separată pentru electronică și contactor

U1 folosește L+ și M pentru alimentarea electronică, în timp ce U2 folosește A1+ și A2− pentru alimentarea contactorului, ambele circuite având o tensiune nominală de 24 V CC.

Buclați potențialele necesare prin terminalele pereche

Perechile de borne 1/8, 2/9, 4/11, 5/12, 6/13 și 7/14 sunt legate în interiorul modulului de borne.

Pregătiți cablarea stației înainte de conectarea modulului de alimentare

Dispozitia suportului și a blocului de borne permite cablarea preliminară a bazei, iar AUX1 trece prin modul fără necesitatea unei conexiuni externe la borne.

Specificaţii oficiale

Tensiunea nominală de funcționare U1 și U2	24 V CC pentru circuitele electronice și pentru alimentarea contactorului
Curentul nominal de funcționare	10 A
Tensiunea de izolare rated	500 V
Construcția bornelor de câmp	Borne cu șurub
Dimensiunile conductoarelor conectabile	Monolitice: 0,14–2,5 mm²; fin împletite cu mufă: 0,14–1,5 mm²; AWG 18–22
Moment de strângere terminal	0,4–0,7 N·m
Perechi de borne legate intern	1/8, 2/9, 4/11, 5/12, 6/13 și 7/14
Dispozitivul de magistrală AUX1	Alimentare continuă fără acces la terminale
Lățime și adâncime	Lățime de 15 mm; adâncime a bazei terminalelor de 102 mm; adâncime de 117,5 mm cu modulul PM-D montat
Protecție frontală	IP20; sigur pentru degete conform IEC 60529
Greutate netă	0.22 KG
Capac inclus	Capac pentru terminale inclus

Sursă oficială: Manualul pornitorului electric Siemens ET 200S · Fișa tehnică a produsului Siemens

Întrebări frecvente

Care este diferența dintre conexiunile U1 și U2 de pe 3RK1903-0AA00?

U1 furnizează alimentarea electronică de 24 V CC, iar U2 furnizează alimentarea separată de 24 V CC pentru contactor.

Ce borne furnizează L+ și M pentru U1 pe 3RK1903-0AA00?

L+ este conectat la bornele 1 și 8, iar M este conectat la bornele 2 și 9.

La ce borne conectez alimentarea contactorului pe 3RK1903-0AA00?

Conectați U2 prin A1+ la bornele 4 și 11 și A2− la bornele 5 și 12.

Pot transmite potențialul în continuare prin 3RK1903-0AA00 fără a adăuga o punte externă?

Perechile designate de borne sunt deja legate intern și pot fi folosite pentru a transmite în continuare potențialele corespunzătoare.

Pot efectua cablarea preliminară a dispozitivului 3RK1903-0AA00 înainte de inserarea modulului de alimentare PM-D?

Modulul de borne suportă cablarea preliminară datorită aranjamentului său separat de suport și bloc de borne.

Ce cuplu de strângere trebuie aplicat șuruburilor bornelor de pe 3RK1903-0AA00?

Strângeți șuruburile bornelor la 0,4–0,7 N·m folosind o șurubelniță standard de dimensiune 1.

Modulul 3RK1903-0AA00 oferă un terminal de câmp pentru AUX1?

AUX1 este transmis prin modulul terminal fără o conexiune externă la terminal.

Note privind compatibilitatea și comandarea

Înainte de comandarea modulului 3RK1903-0AA00: Specificați baza TM-P15 S27-01 pentru modulul de alimentare PM-D și planificați alimentările separate U1 și U2, conductoarele de trecere și capacul de terminare în dispoziția stației.

Lista de verificare a compatibilității pentru 3RK1903-0AA00

• Utilizați modulul terminal împreună cu modulul de alimentare PM-D corespunzător în ansamblul de pornire a motoarelor ET 200S.
• Asigurați-vă că alimentarea electronică în 24 V CC (U1) și alimentarea contactorului (U2) sunt atribuite corect perechilor de terminale respective.
• Selectați conductoarele în limitele specificate pentru secțiunea solidă, cu mufă sau AWG și strângeți șuruburile terminalelor la un cuplu de 0,4–0,7 N·m.
• Utilizați perechile interne legate în punte numai pentru potențialele lor atribuite, inclusiv conexiunile AUX2 și AUX3 ale sistemului de siguranță documentate, atunci când este cazul.
• Includeți capacul de terminare furnizat în configurația finală a stației și luați în considerare adâncimea ansamblului PM-D montat.
