Visão Geral
Local de origem: |
EUA |
Nome da marca: |
ICS TRIPLEX |
Número do Modelo: |
T9401 |
Detalhes da Embalagem: |
Novo original, lacrado de fábrica |
Prazo de Entrega: |
5-7 Dias |
Condições de Pagamento: |
T/T |
Capacidade de Fornecimento: |
Em estoque |
Especificações
|
Modelo |
T9401 |
|
Tipo de Produto |
Módulo de entrada digital |
|
Canais |
16 Canais |
|
Isolamento |
Isolado |
|
Peso |
0,14 kg |
|
Normas de Segurança |
IEC 61508 SIL 3; ISO 13849-1 PLe |
|
Voltagem de entrada |
24 VDC |
|
Dimensões |
16,3 × 3,8 × 5,8 cm |
|
Compatibilidade com Unidade Base |
Compatível com a Unidade Base de E/S T9300 |
|
Compatibilidade com FTA |
FTA de Entrada Digital T9801 (simples), T9802 (dupla), T9803 (tripla TMR) |
|
Indicadores de status |
LED de alimentação SAUDÁVEL + 16 LEDs de status de canal |
|
Faixa de temperatura de operação |
-20 °C a 70 °C |
|
Intervalo de temperatura de armazenamento |
-40 °C a 85 °C |
|
Umidade Relativa |
5% a 95% |
|
Tipo de Montagem |
Módulo plug-in para unidade base de E/S |
Descrição

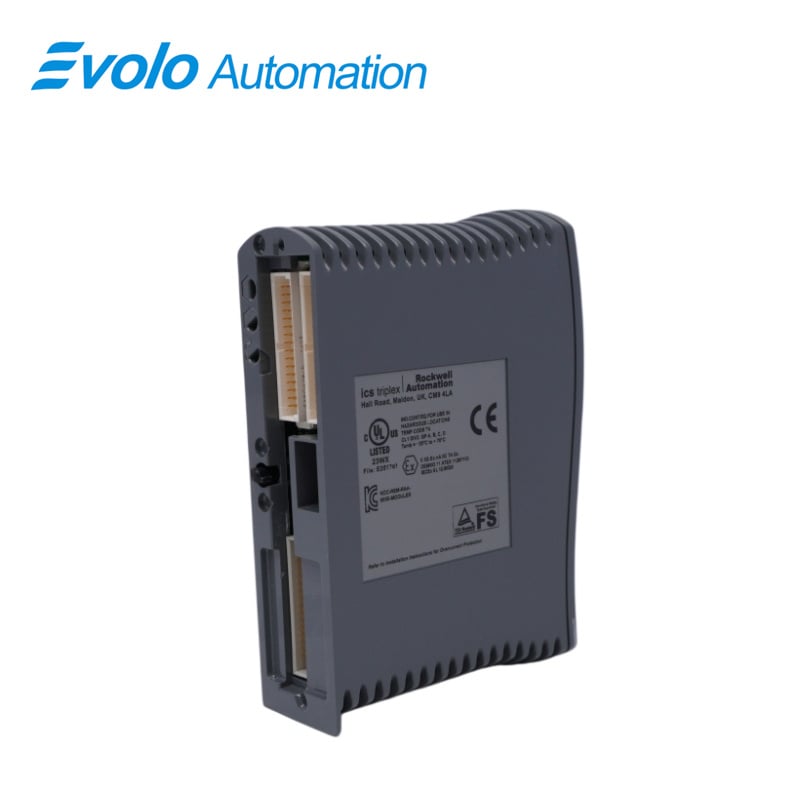

O T9401 é um módulo de entrada digital isolado de alto desempenho no sistema avançado de controle de segurança de alta instrumentação AADvance 9000 da Rockwell Automation. Fornece entradas isoladas, garantindo processamento confiável de sinais em aplicações críticas.
Aplicações
Usinas de Processamento de Petróleo e Gás: Coleta centralizada de sinais de segurança ESD e F&G.
Usinas Nucleares e Termelétricas: Entradas de alta confiabilidade para sistemas ETS e proteção contra desligamento da caldeira.
Usinas de Fabricação de Equipamentos Inteligentes: Monitoramento de nível PLe do status das portas de segurança das máquinas.
Usinas Farmacêuticas e Químicas: Entradas galvanicamente isoladas para interruptores de campo e alarmes.
Sistemas de Sinalização de Trânsito Ferroviário: Monitoramento de segurança da ocupação da via e do status das máquinas de mudança de via.
Características
Recomendações para Operação e Manutenção
Autodiagnóstico do indicador do painel: o LED do canal acende quando há entrada ativa. Se o indicador HEALTHY estiver vermelho ou apagado, isso indica falha de hardware ou sobrecorrente, e o módulo é automaticamente isolado para substituição segura com o sistema ligado (hot-swap).
Inspeção da impedância de contato e da fiação de campo: vibrações podem afrouxar os terminais. O aperto regular dos terminais T980x TA (relacionados ao T9401) ajuda a prevenir falhas de contato e alarmes de canal.
Perguntas Frequentes
P: Qual nível de segurança funcional o T9401 módulo de entrada digital alcança?
A: Certificado conforme IEC 61508 SIL 3 e ISO 13849-1 PLe.
P: Como a T9401 funcionar em ambientes industriais com alta imunidade eletromagnética (EMC)?
A: Blocos de isolamento de 16 canais protegem contra sobretensões e impedem danos.
Q: Qual unidade-base é utilizada para T9401 instalação em armários de controle?
A: Compatível com a unidade-base de E/S T9300 para montagem direta.
Q: Qual placa de terminais suporta configuração TMR para T9401 ?
A: Funciona com a placa de terminais de entrada digital T9803 para redundância.
P: Como verificar T9401 status sem ferramentas externas?
A: Indicadores LED mostram o status da alimentação e das 16 entradas.
